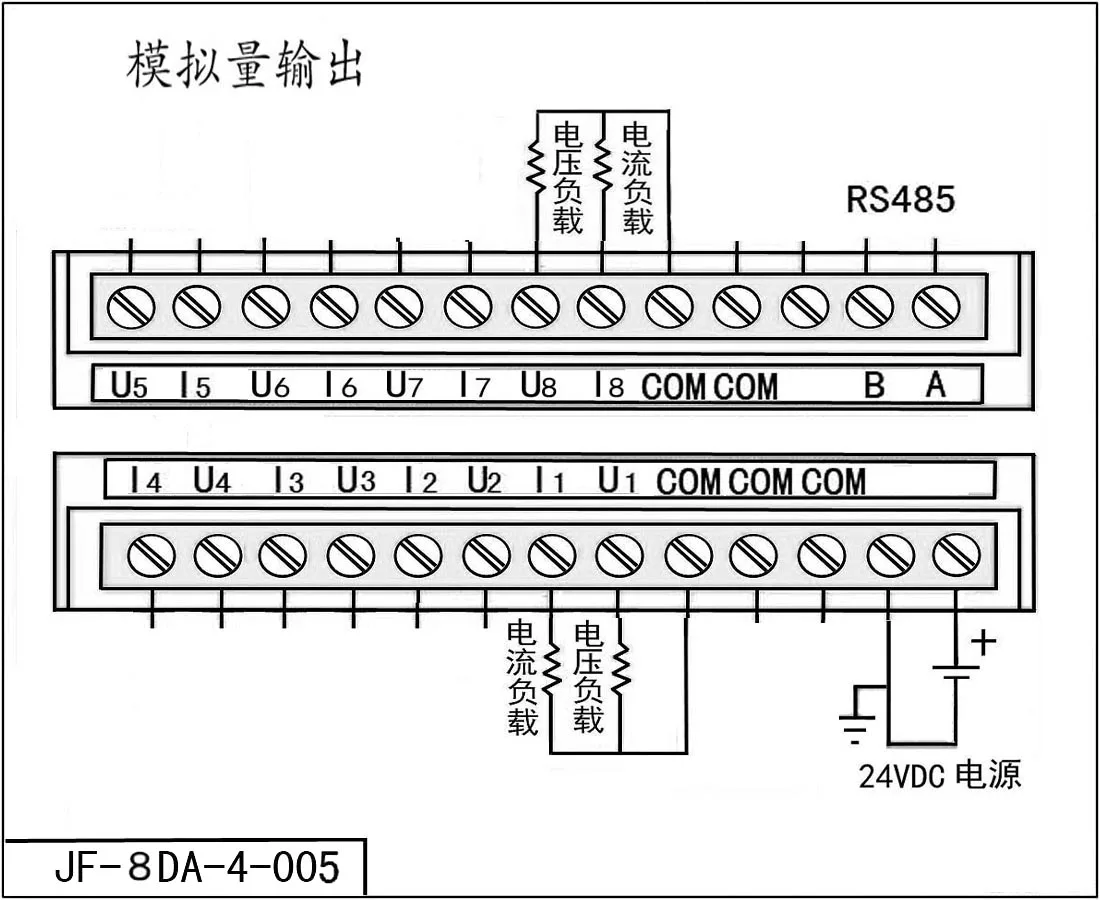

8 канальный аналоговый выходной модуль 8DA ток 4 20mA Выходная изоляция 485 интерфейс

Modname = ckeditor Пожалуйста, загрузите информацию здесь. Если что-либо неясное, пожалуйста, оставьте сообщение и задайте вопросы в любое время. Руководство по загрузке ссылка: //pan.baidu.com/s/1BzyR_XJPI5Dw449ysjIeDA пароль: 28bq Ссылка для загрузки некоторых данных: //pan.baidu.com/s/1sDpGKimHZEjDDLZfqXeCpA пароль: mjup

Основные функции:Поддержка стандартных устройств Modbus, таких как текст, сенсорный экран, PLC и т. д.

Восемь аналоговых выходов (4-20мА, 0-5 В, 0-10 В) и восемь 10-битных выходов с точностью 0.1%. 1-way стандарт 485 порт связи, изолированная связь (поддержка протокол modbus-RTU, протокол связи свободного порта)







Функция поддержки кода код функции:



Функциональный код Определение Операции (бинарные)      0x03 0x04 Чтение данных регистра Чтение данных из одного или нескольких регистров         0x06 Запись в один конецЗапись набора бинарных данных в единый регистр 0x10 Написать мультиплексорЗапись нескольких наборов бинарных данных в несколько регистров

Флуоресцентный

Адрес MODBUS:По умолчанию 1, настраиваемый

Скорость передачи данных: по умолчанию 9600, настраиваемый 8 бит 1 бит стоп-бит Без проверки     Аналоговый выход 40001-40008 Флуоресцентный   - Аналоговое количествоВход и выходКод источника VC,(Исходный код Delphi также доступен с четкими аннотациями): /Чтение статуса единого регистра
/Ip_Addr slave MODBUS адрес
/Адрес регистра данных Data_Addr
UInt16 readBUF (байт ip_Addr, UInt16 data_Addr)
{
UInt16 crc;/Проверьте значение
Байт [] MSG = Новый байт [8];/массив инструкций

MSG [0] = ip_Addr;/рабочий адрес
MSG [1] = 0x04;/чтение единого регистра
MSG [2] = (байт) (data_Addr & gt; 8);/зарегистрируйте адрес high bit
MSG [3] = (байт) data_Addr;/низкий зарегистрированный адрес
MSG [4] = 0x00;/высокий бит длины данных для чтения
MSG [5] = 0x01;/основание длины данных для чтения
CRC = CRC16 (msg, 6);/Compute CRC
MSG [6] = (байт) (crc & gt; 8);/Проверьте высоту 8 бит
MSG [7] = (байт) crc;/Проверьте Низкий 8 бит

Comm. Write (msg);/отправить запрос на чтение Zheng

Receive_A_Frame ();/получите сигнал ответа Zhen

/Добавьте сюда: оцените полученные данные
}

... Больше исходного кода, пожалуйста, сделайте снимок после запроса Wangwang.

-Интерфейс программного обеспечения конфигурации

-Примеры настроек программного обеспечения конфигурации























-























-

Схема проводки двухпроводного датчика

  Схема проводки трехпроводного датчика Схема проводки четырехпроводного датчика   Предоставляем бесплатное программное обеспечение для тестирования   Десять комплектов катушек являются обязательными справа и 10 катушек считываются слева.   Десять комплектов принудительных катушек расположены справа, а 10 катушек-слева (2)   Принудительная односторонняя катушка   Справа 10 наборов регистров являются обязательными, а слева-10 регистров.

'
