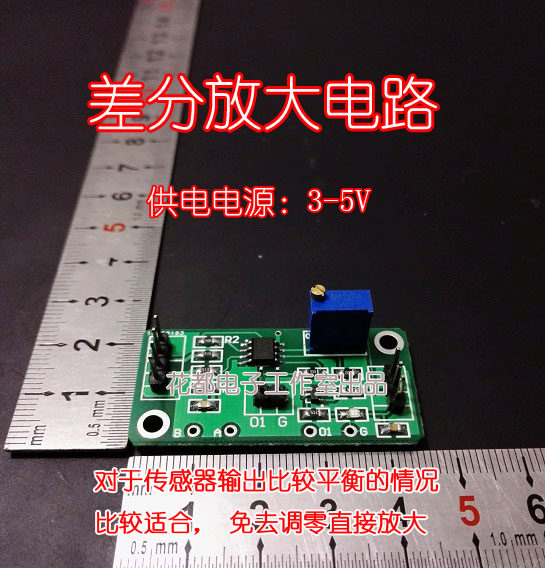

Дифференциальный модуль усилителя 8572 дифференциальный операционный усилитель

Дифференциальный модуль усилителя 8572 постоянного тока дифференциальный операционный усилитель одиночный источник питания без нуля маленький модуль усилителя сигнала

Характеристики: (подходит для дифференциального усиления уровня милливольт мВ)

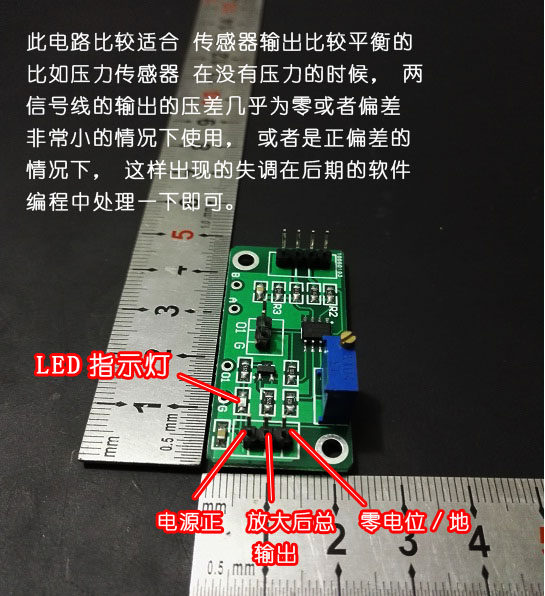

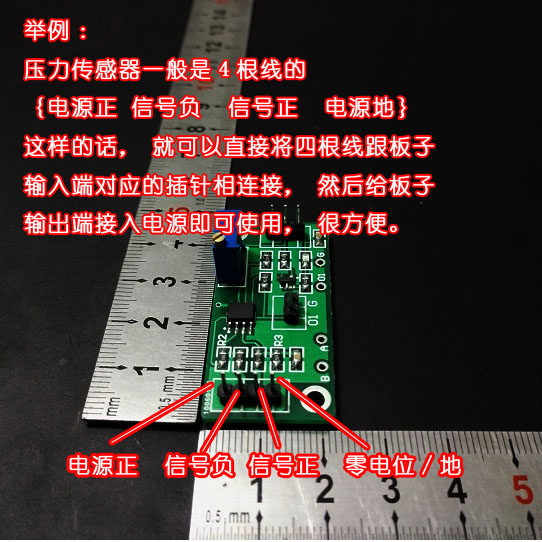

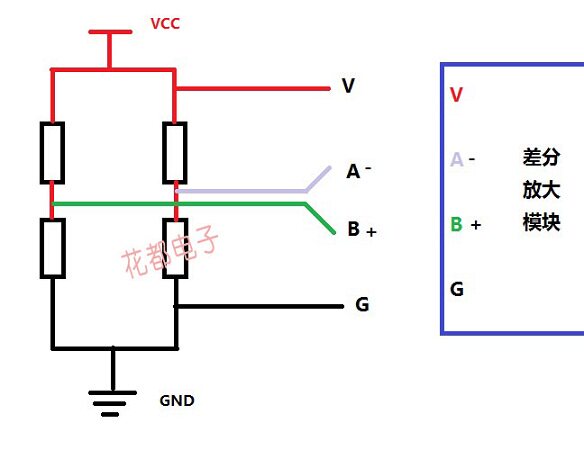

1. AD8572 является операционным усилителем ввода-вывода rail-to-rail, который может быть полнопарным выходом. То есть, с источником питания 5 В, максимальное выходное напряжение в основном равно 5 В, что облегчает получение системы 5 В и делает линейный диапазон намного больше, чем LM358.2. Несбалансированное напряжение AD8572 ниже, чем у нашего магазина (358, 602, 6482). Он может максимально эффективно усиливать сигнал уровня мВ, особенно датчик, Диапазон выходного напряжения которого мал (например, 358 недостаточно для 0-5 мВ).Модуль параметры:1. Источника питания напряжение: 3-5V DC (источника питания Диапазон напряжения составляет 3-5V при использовании должен обратить внимание на то, чтобы не должна превышать 5,5 V)2. Входной сигнал: аналоговый сигнал введение переднего датчикаЭтот модуль подходит только для датчиков с четырьмя проводами, а выход датчика сбалансирован, нет разницы нулевой регулировки или в отсутствии давления, разница в давлении между двумя сигнальными линиями почти равна нулю. Например, датчик взвешивает или сигнальные линии манометра представляют собой два плюс источника питания и в общей сложности четыре провода, тогда он может быть непосредственно подключен к входному терминалу, если это другая передача. Датчики, с этим модулем, должны построить свою собственную цепь полумоста для достижения баланса, наш магазин не предоставляет техническую поддержку в этой области, или вы можете напрямую купить магазин с нулевым модулем.Датчики с четырьмя проводами. Один-это V платы подключения питания, другой-G платы подключения с нулевым потенциалом, другой-положительный сигнал, а другой-отрицательный сигнал. Пожалуйста, подключите положительный контакт выходного сигнала датчика к INB и отрицательному контакту сигнала к INA.3. Выходной сигнал:(1) аналоговый выход 01: выходной сигнал является линейным результатом после дифференциального и первого этапа усиления (коэффициент усиления регулируется в соответствии с вашими требованиями), который изменяется с изменением переднего сигнала. Первый заказ несколько примерно в 10 раз фиксируется несколько, которые могут быть отрегулированы во втором заказе. Общее количество равно первому заказу и второму заказу.(2) общий выход 02: после усиления сигнала на первом этапе он переходит на второй этап и усиливает снова. Таким образом, выходной сигнал напряжения общего выходного терминала является продуктом многократного усиления первого этапа и второго этапа.Таким образом, мы можем усилить сигнал уровня милливольт или даже слабее. Общий коэффициент усиления-это продукт двухуровневого мультипликатора, поэтому коэффициент усиления будет в значительной степени скорректирован.(Если первый этап увеличен в 10 раз, то если второй этап регулируется до 100 раз, общее увеличение составляет 1000 раз.)Пластина параметры:1. Напряжение источника питания: 3-5 в постоянного тока2. Ток на выходе: максимум 15-20 мА3. Мультипликатор усиления: общий мультипликатор = первый мультипликатор * Второй мультипликатор4. Отправка по умолчанию: 10-1000 раз регулируется (если не указано)
