Низкочастотный модуль усилителя мощностиV2.1

1 Введение модуля

Благодаря повышению уровня жизни люди уделяют все больше внимания зрению и качеству звука. Низкочастотный усилитель мощности используется в качестве схемы пост-усилителя аудио и другого электронного оборудования. Его основная функция заключается в усилении аудиосигнала первого этапа, чтобы повысить нагрузку и получить хороший звуковой эффект. В то же время Низкочастотный усилитель мощности является основной частью энергопотребления аудио и другого электро-акустического оборудования.
Оставайтесь2009Соревнования по электронному дизайну студентов национального колледжаGНизкочастотная система усилителя мощностиС помощью этого модуля Схема блока этого модуля показана на рисунке.1,2Он показан.

Таблица1,2Блок-схема

Основные характеристики модуля:

Схема этого модуля имеетДва преимущества:

2 Интерфейс модуля

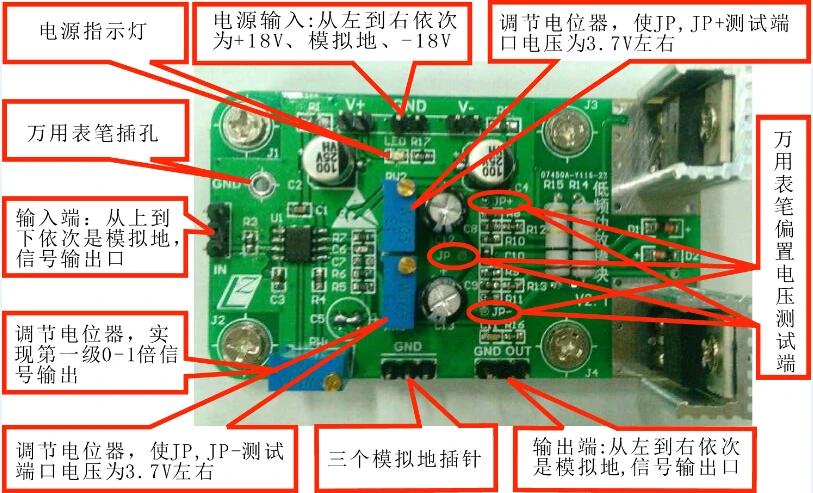

Каждый интерфейс модуля показан на рисунке.

Схематическая схема интерфейса модуля

3 Метод подключения интерфейса модуля

Режим подключения низкочастотного усилителя мощности показан на следующем рисунке.

Схематическая схема функционального режима подключения низкочастотного усилителя мощности

4 Эффект отладки модуля

Данные тестирования модуля представлены в таблице, которая в основном показывает кривую амплитудно-частотной характеристики модуля.

Условия тестирования: все условия тестирования в этой части являются синусоидальными во входном сигнале.+/-18 вИсточник питания, напряжение смещения (JP,. JP +Напряжение клеммы3,71 в)/Нижний (JP,JP-Напряжение клеммы3,70 в) И второй фиксированный коэффициент усиления платы25В случае увеличения получены следующие таблицы данных:

1.Максимальная выходная характеристика без нагрузки:

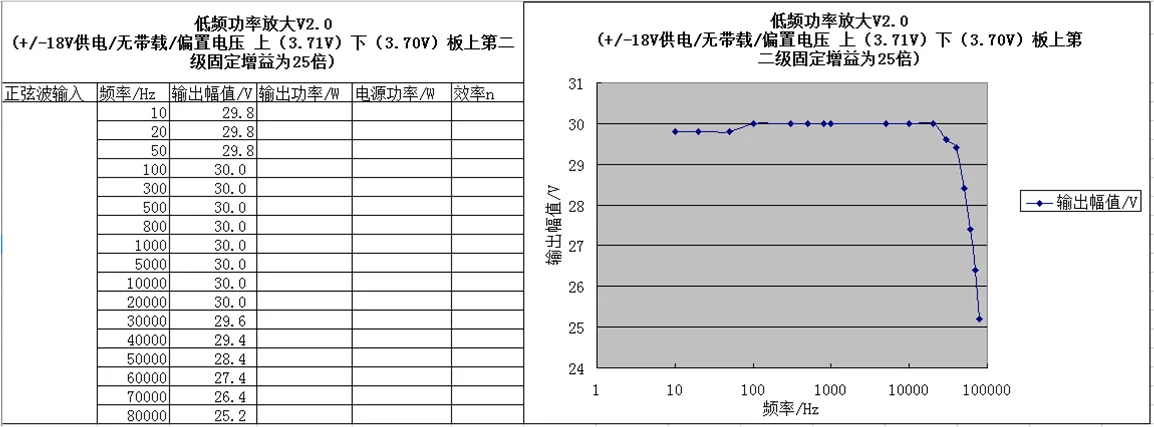

Рис. 4.2.1.1 незагруженная характеристика диаграммы данных

2.8Максимальные выходные характеристики при Европейской нагрузке:

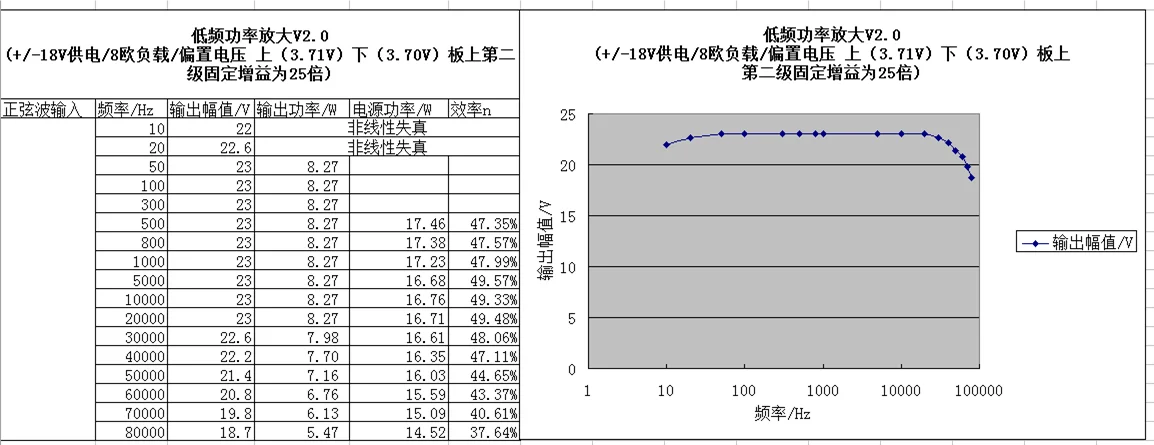

Рис. 4.2.1.28 евро Таблица выходной нагрузки

3.Характеристики полосы пропускания:

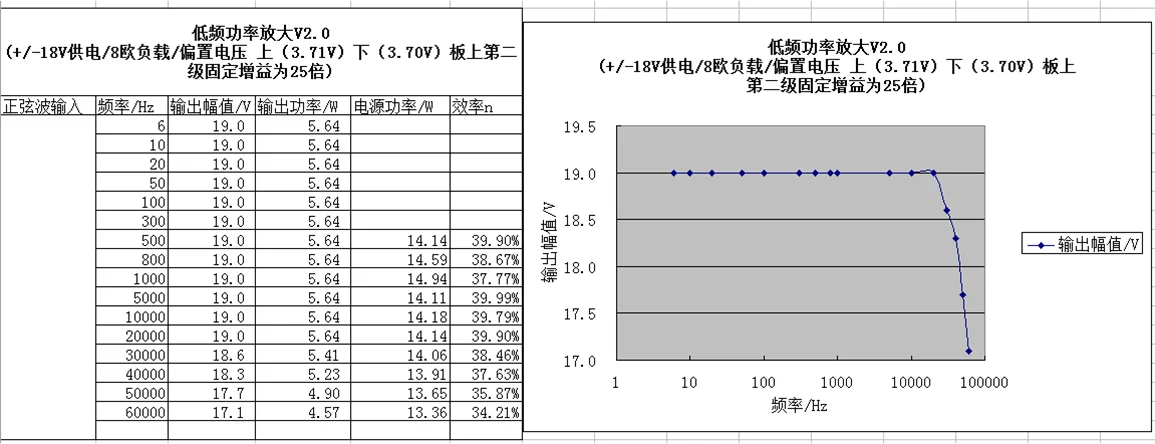

Рис. 4.2.1.3 характеристика полосы пропускания диаграмма данных

Ниже представлены некоторые изображения формы волны для тестирования.Результаты показаны на следующих рисунках.

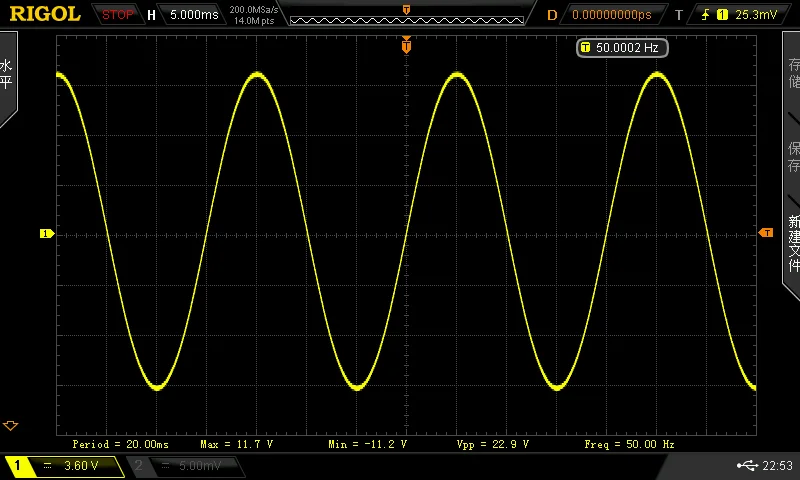

Рис. 4.2.2.1 выходной сигнал при 50 Гц с нагрузкой

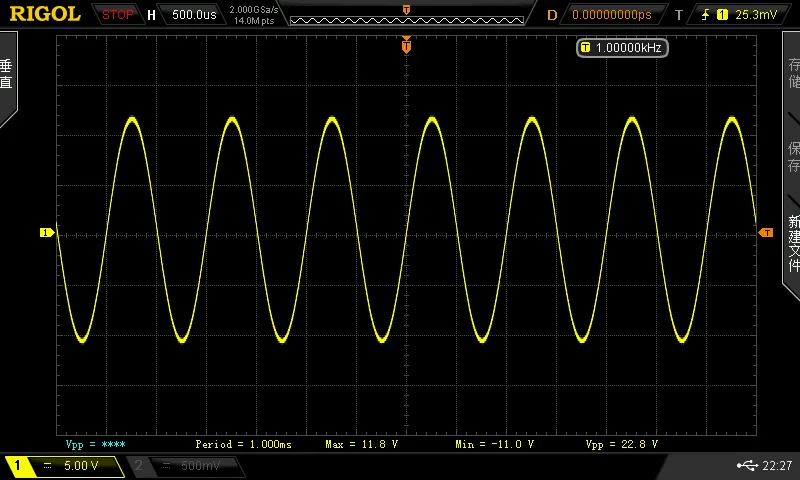

Рис. 4.2.2.2 выходной сигнал на 1 кГц с нагрузкой

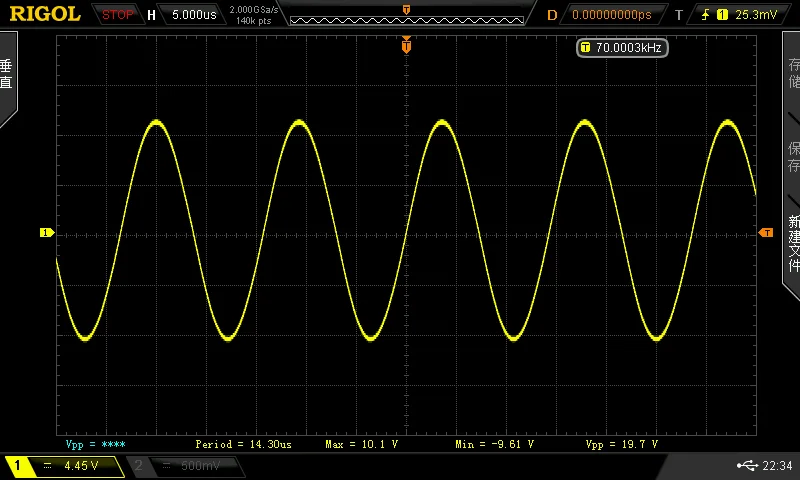

Рис. 4.2.2.3 выходной сигнал при нагрузке 70 кГц
