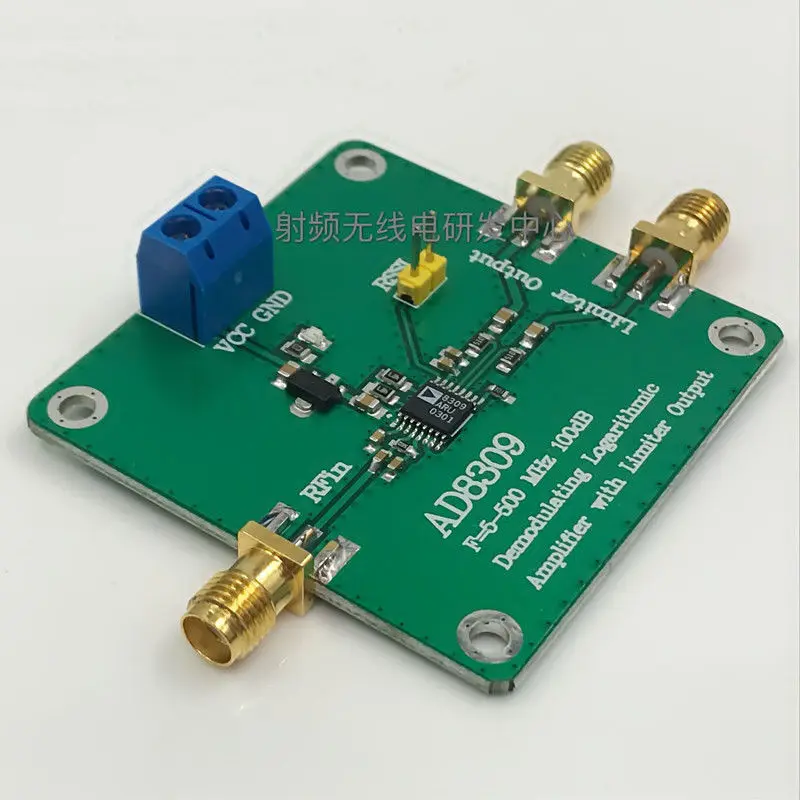

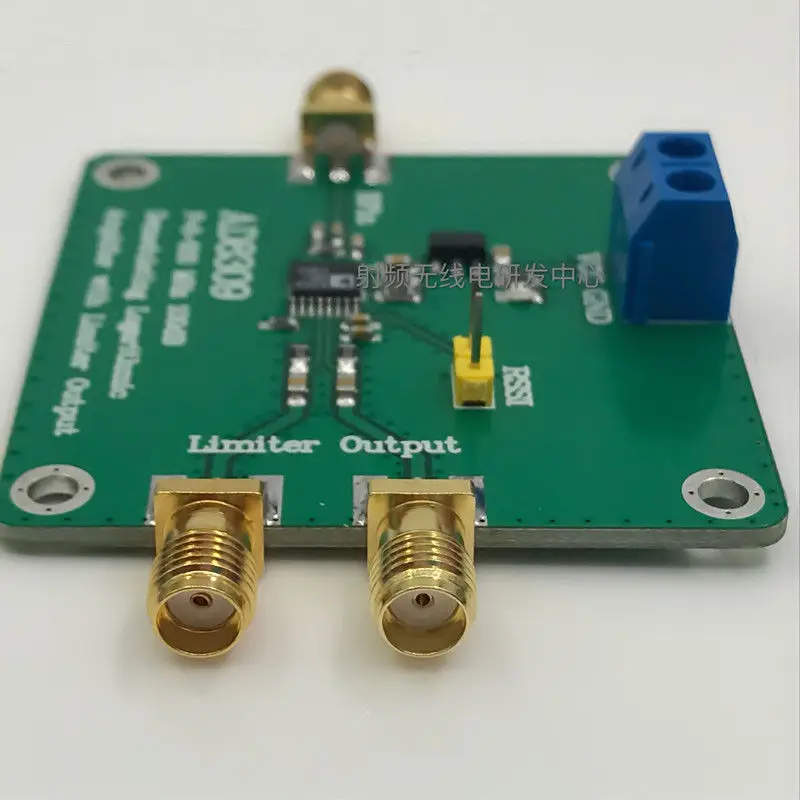

AD8309 500 МГц детектор логарифмический усилитель мощности однодиапазонный для



AD8309 5-500 МГц 100 дБ детектор логарифмический усилитель

Описание: Особенности:

AD8309-это логарифмический усилитель с детектором 500 МГц, основанный на последовательных приемах обнаружения для индикации мощности полученного сигнала (RSSI) и фазового обнаружения на сотовых опорных станциях, радарах и других приемопередаточных устройствах. Прибор предлагает 100 дБ динамического диапазона с ± 0,4 дБ точность по сравнению со средним-80 дБ радиус действия и рабочих частот до 500 МГц. Логарифмической выход пропорционально логарифм входного сигнала и обеспечивает 0,4 V до 2,5 V DC сигнала более 100 дБ диапазон входного сигнала. Устройство также предлагает выход ограничителя, который усиливает входной сигнал на 100 дБ и обеспечивает стабильный, ограниченный выход с максимальным отклонением фазы ± 100 ps. Этот ограничитель на выходе полезен для модулирования FSK и PSK модулированных сигналов. В AD8309 работает от одного 2,7 V до 5,5 V DC источника питания, и, как правило, потребляет 20 mA и доступен в 16-выводный пластиковые TSSOP посылка. Для этого продукта доступна оценочная плата. Пожалуйста, используйте следующие номера деталей для заказа: AD8309-EVAL. Принципиальная схема и схема расположения отладочная плата может быть установлено в технический паспорт продукта.
Технические характеристики
Полная Многоуровневая бревен-амплитуда, если усилитель
Динамический диапазон 100 дБ: от-78 дБм до + 22 дБм (Re 50 O)
Программируемый ограничитель коэффициент усиления и Выход текущий дифференциального Выход s до 10 мА, 2,4 V pp общий коэффициент усиления антенны: 100 дБ, пропускная способность: 500 МГц
Постоянная фаза (стандартное отклонение задержки: 680 ps)
Время включения: 500 ns, Ток сна: <1 мА
RSSI Масштабирование не меняться в зависимости от температуры и питающее напряжение: наклон: 20 мВ/дБ, перехвата: до 95 см, dbmrssi линейность: ± 0,4 дБ (для того, чтобы
200 МГц)
Один блок питания: + 2,7 V to + 6,5 V, ток: 16 мА (typ)
Полностью дифференциальный входной вход переменного тока сопротивление (RIN) = 1 кОм, CIN = 2,5 pF



Посылка содержание
100% Фирменная Новинка
1 × AD8309 5-500 МГц 100 дБ детектор логарифмический усилитель
