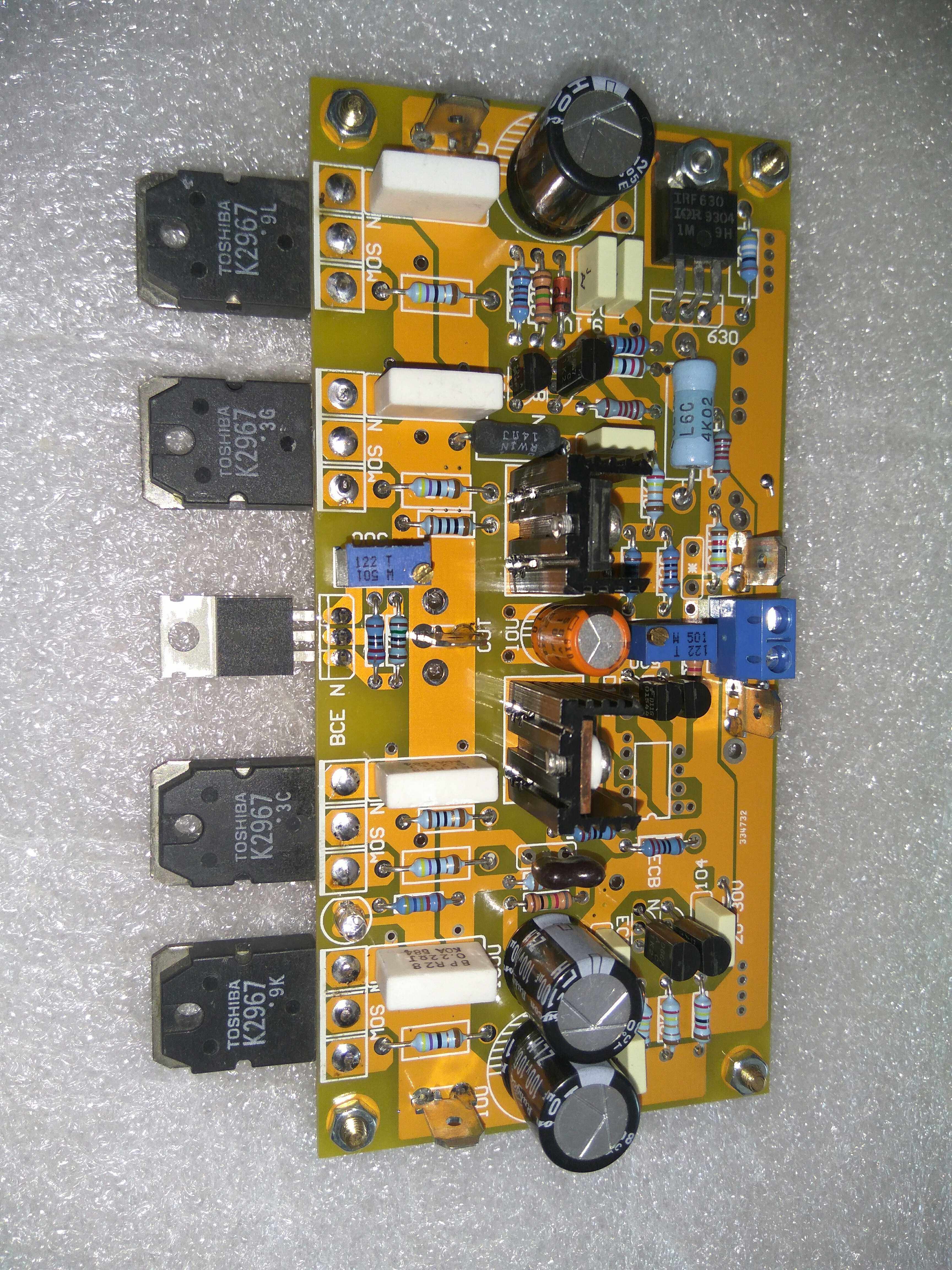

Полевой транзистор вход и выход супер высокий ток 2 параллельных платы усилителя

JFET Соединительный полевой транзистор на входе, сверхтоковый полевой транзистор на выходе. D11G полупроводника Feimega используется в качестве входного и постоянного тока. Ток этой трубки больше, чем у Toshiba K170. Внутреннее сопротивление K170 составляет около 50 евро. Внутреннее сопротивление Feimega D11G составляет около 10-20 евро, что на половину меньше 170. Это очень полезно для реального уменьшения большого динамического ввода. Входной ток составляет 1,5 мА, дифференциальный этап использует 431 для формирования постоянного тока, а встроенная температура 431-431. Степень компенсации является более стабильной, чем источник постоянного тока, состоящий из общих биполярных транзисторов, и изменение термоэлектрического тока меньше. Усиление напряжения на втором этапе также производится полевым транзистором IRFP9620 с током около 10 мА, а конечным выходом является высокотоковый полевой транзистор Toshiba K2967. Текущий Параметр этого транзистора 30A, который в два раза больше, чем ток транзистора общего усилителя мощности C5200. Выходная сила тока этого вида высокотокового полевого транзистора в 2 раза больше, чем у C5200 силового усилителя, четыре пары обычных усилителей мощности



Отладка платы усилителя мощности, в первую очередь, в 220 В серии электропитания 60-100 Вт, включение, если лампа всегда яркая, указав, что есть короткое замыкание или сгоревшие компоненты, если светильник темнеет, сначала Измерьте среднее напряжение, Посмотрите, если напряжение средней точки не высокое, если не более 1-2 вольт, то хороший следующий шаг, отрегулируйте Регулируемое сопротивление дифференциальной трубки, один раз взглянув на мультиметр, В то время как регулировки. Это нормально, чтобы настроить его до 0 В. На самом деле, его нельзя отрегулировать до нуля. Напряжение нейтральной точки будет дрейфовать. Обычно это нормально ниже 50 мВ. Все в порядке. Тогда настало время отрегулировать ток. Измерьте сопротивление излучателя транзистора высокой мощности или напряжение на обоих концах полевого транзистора s-полюсное сопротивление с мВ мультиметра. Этот шаг должен быть очень осторожным. Не спешите. В противном случае фейерверки будут снимать везде. Посмотрите на мультиметр. Цифровой, ток равен напряжение делится на сопротивление, как, например, обычно используется излучатель сопротивление 0,22 евро напряжение на обоих концах для 10MV, 10MV = 0,01 V делится на 0,22 = 0.04545A, то есть, около 45ма тока каждой трубки, теперь начали регулировать ток, Используя мультиметр MV для измерения сопротивления излучателя транзистора питания, предпочтительно цифровой измеритель интуитивно понятен, начиная регулировать текущее Регулируемое сопротивление на плате. Некоторые платы больше по часовой стрелке, некоторые больше, чем по часовой стрелке, посмотрите на количество мультиметров, если число начинает меняться, указав, что ток начинает меняться, мы должны быть осторожны, чтобы не спешить переворачивать слишком много, если ток можно отрегулировать, Затем поверните ток до 0, а затем снимите лампу 220 В, не забудьте уменьшить ток, прежде чем снять лампу. Или близкий к нулевому току, потому что Напряжение лампы серии трансформатора отличается от напряжения лампы без серии, и ток, когда вы серии лампочек отличается от того, что без серии лампочек. В противном случае можно повредить доску на данном этапе, снять лампу и отрегулировать ток до нужного тока, но лучше не регулировать слишком много за один раз, И затем отрегулируйте его снова. Ниже среднее напряжение.Внимание, высокомощные и средние силовые трубки на плате демонтированы, а трубчатые трубки совершенно новые. Пожалуйста, не делайте фотографии.
