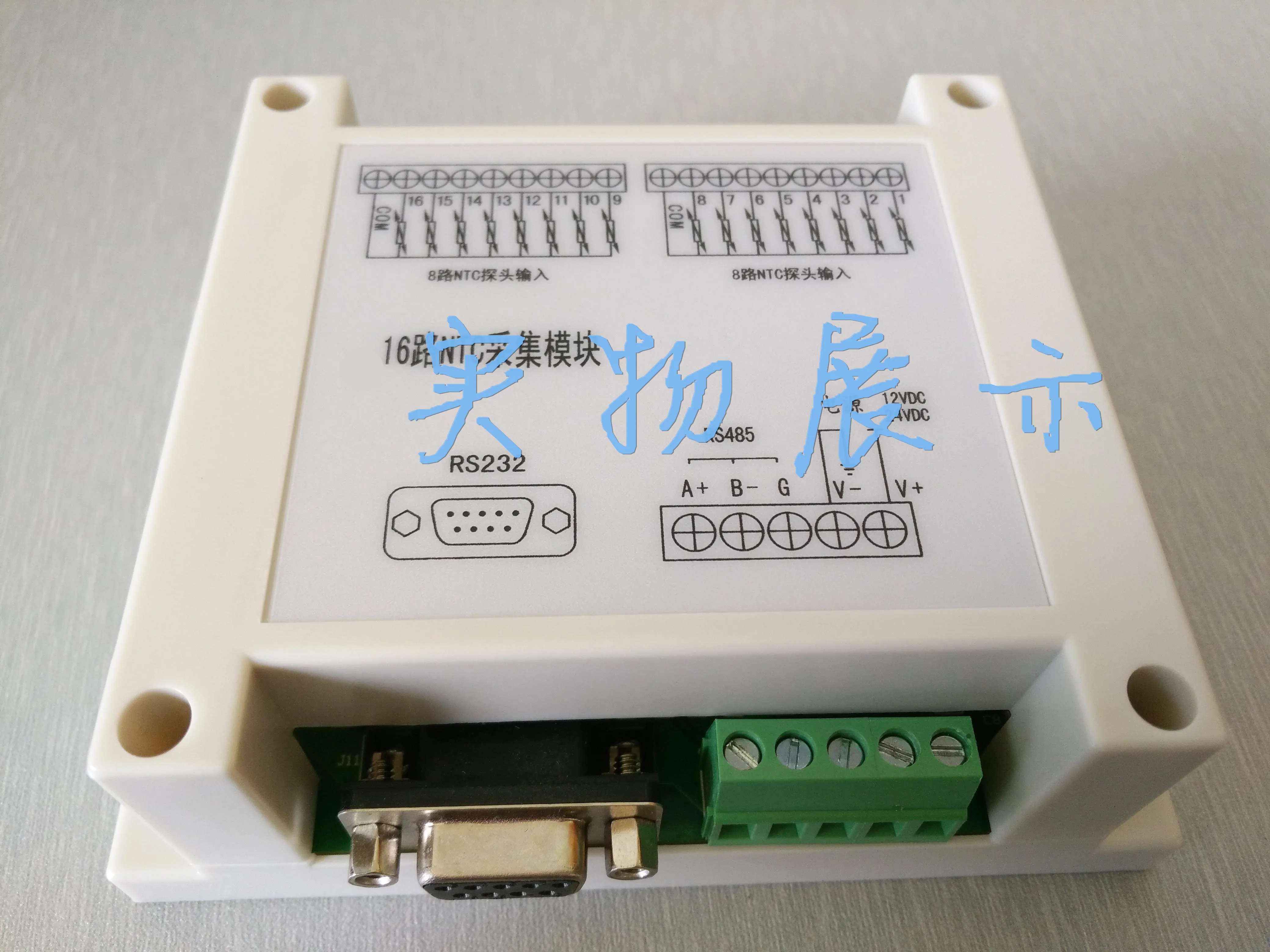

16 канальный NTC модуль температуры/поддержка Modbus RTU/RTD

Моднявка = ckeditor Пожалуйста, загрузите информацию здесь. Если что-либо неясное, пожалуйста, оставьте сообщение и задайте вопросы в любое время.



Руководство по загрузке ссылка: //pan.baidu.com/s/1BzyR_XJPI5Dw449ysjIeDA пароль: 28bq



Ссылка для загрузки некоторых данных: //pan.baidu.com/s/1sDpGKimHZEjDDLZfqXeCpA пароль: mjup



Основные функции:Поддержка стандартного устройства modbus как, например, текст, сенсорный экран, PLC и т. д.




Выход температуры 16 тепловых резисторов, минимальное измерениеТочность 0,1 & deg; C, без передатчика, измерение прямого теплового сопротивления.
1-way standard 485 порт связи (поддержка протокола modbus-RTU)
1-way стандарт 232 порт связи с DB9 (поддержка протокола modbus-RTU)
NTC отрицательный температурный коэффициент термистор Температурный диапазон:Время измерения: менее 10 MS




Поддерживаются общие Термисторы. Параметры или модели термисторов, которые не входят в список, могут быть настроены бесплатно! _



0 = NTC R (25 C) = 10 K, B25/50 = 3600 (термистор)

1 = NTC R (25 C) = 5 K, B25/50 = 3950 (термистор)

2 = NTC R (25 C) = 10 K, B25/50 = 3892 (термистор)

3 = NTC YSI-B-Mix-10K (термистор)

4 = NTC YSI-H-Mix-10K (термистор)

5 = NTC R (25 C) = 10 K, B25/50 = 3455

6 = NTC R (25 C) = 10 K, B25/50 = 3435

7 = NTC R (25 C) = 10 K, B25/50 = 3977

8 = NTC R (25 C) = 5 K, B25/50 = 3470
\
9 = NTC R (25 C) = 10 K, B25/50 = 3470

\
\

10 = NTC R (25 C) = 10 K, B25/50 = 3950(По умолчанию)

\
\

11 = NTC R (25 C) = 100 K, B25/50 = 3950

\
\

В комплекте датчик NTC



-Функциональные характеристики

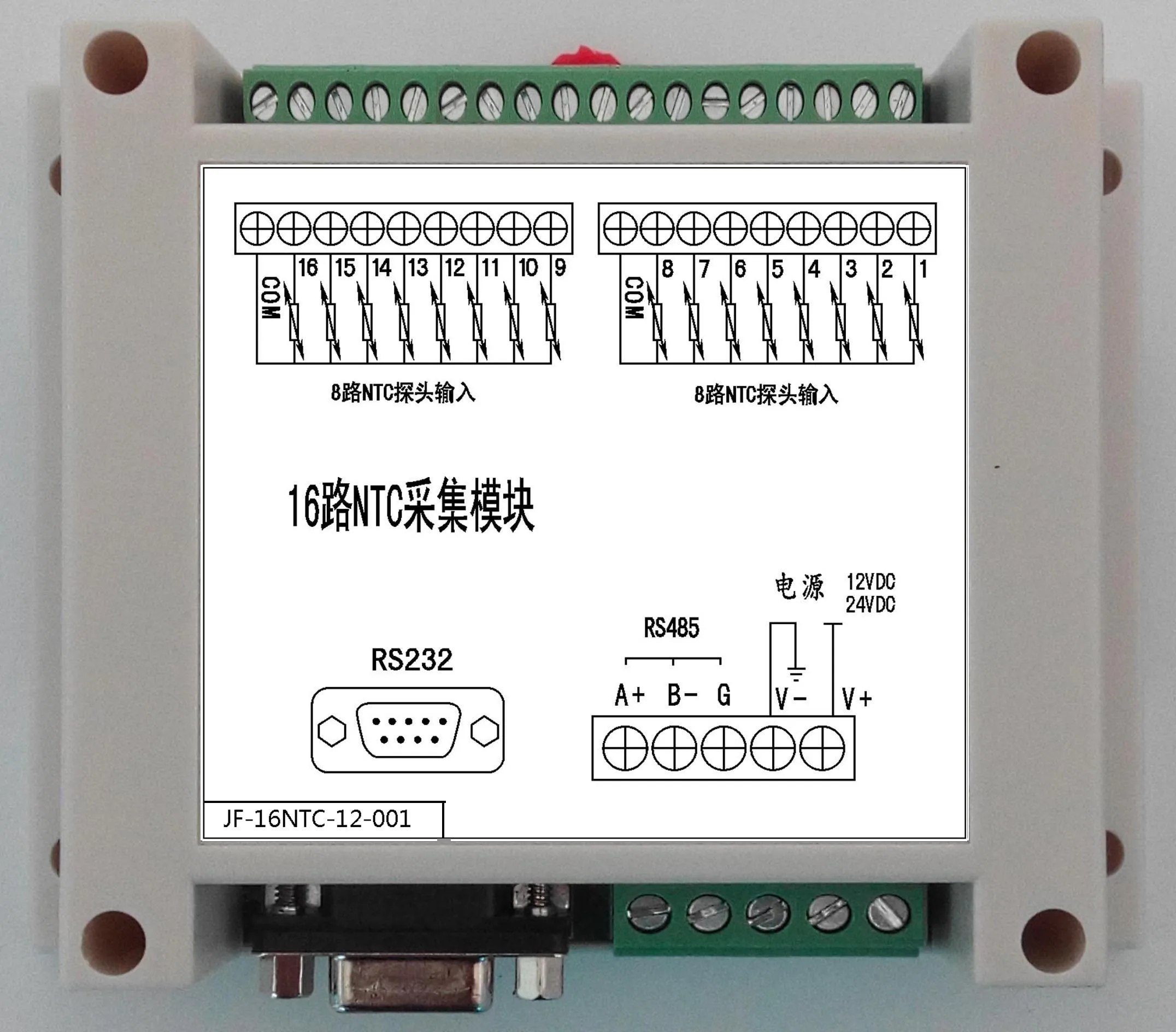

32-битный процессор ARM   Встроенная операционная система в реальном времени   Входной канал: 16 каналов   Тип входного сигнала:NTCСерия тепловое сопротивление   Режим проводки: 2-проводной системы   Частота выборки: все каналы не менее 100 точек выборки в секунду   Разрешение: 0,1 по Цельсию   Точность: & plusmn; 0.2%   Поддержка периодической самостоятельной калибровки   Диапазон рабочих температур: 0 ~ 85   Диапазон измерения температуры:Это-50 ~ + 300 C.   Пластиковый корпус, стандартная DIN направляющая установка
  Область применения



Промышленная система контроля температуры
Удаленный мониторинг и сбор данных
Железо и сталь, металлургия и химическая промышленность   Точность отрицательным температурным коэффициентом термистор термометр может достигать 0,1 C и температурным сенсором, время может быть меньше, чем 0,1 s. Это не только применимо к термометру сарая, но и к измерению температуры хранения продуктов питания, медицины и здоровья, научному фермерству, океану, глубокому колодцу, высокой высоте, Леднику и так далее.



Функция поддержки кода код функции:



Код функции  Определение   Операций (двойная)   0x02 Прочитайте Переключайте входныеСчитывание одного или нескольких входных данных состояния переключателя  0x01 Прочитайте выходной переключательЧтение одного или нескольких данных о выходном состоянии переключателя  0x03   0x04 Чтение регистра данных  Чтение данных из одного или нескольких регистров   0x05   0X0F   Напишите выходной переключатель   Написать несколько переключатели   Контролируем весь путьРеле& Ldquo; комбинированный/Сплит & rdquo; выход
   0x06 Запись в один конецЗапись набора бинарных данных в единый регистр  0x10 Запись видео мультиплексорЗапись нескольких наборов бинарных данных в несколько регистров



MODBUS адрес-1 шт. (по умолчанию)



Скорость передачи данных: 9600 (по умолчанию)



8Bit данных бит



1 бит стоп Бит & nbsp;Без проверки Температурный выход 30001 ~ 30016 16 тепловых резисторов   Выход температуры 40001-40016 16 тепловых резисторов (ремапинг)   Считывание температуры (0x04))

Отправка хоста: addr 04 regH regL numH numL crcH crcL



Возврат с машины: addr 04 len d0H d0L & helгуб; dnH dnL crcH crcL



Интерпретация: зарегистрируйте адреса от 0, numH numL указывает, что читатьТемператураКоличество дорог. Эта карта имеет 16 аналоговых входов, с использованием 12 битацп, каждый аналог занимает два байта данных. Например, чтобы прочитать маршруты 2 и 3, количество регистров с адресом 0001 составляет 0002. Например, чтобы прочитать все аналоговые количества от маршрута 1 до маршрута 8, количество регистров с адресом 0000 составляет 0008. Возвращаемые данные 0-0xFFF представляют собой собранные аналоговые данные, такие как температура 39,6 градусов, данные чтения 18C и десятичное число 396.



Пример: Чтение от маршрута 1 до маршрута 8Температура



Хост передает: 01 04 00 00 08 F1 CC



Возвращение с самолета: 01 04 0C d0H d0L & helгуб; d5H d5L crcH crcL



Аналоговый Кол-воВход и выходVC исходный код(Примечания ясны):



/Чтение статуса единого регистра

/Ip_Addr slave MODBUS адрес

/Адрес регистра данных Data_Addr

UInt16 readBUF (байт ip_Addr, UInt16 data_Addr)

{

UInt16 crc;/Проверьте значение

Байт [] MSG = Новый байт [8];/массив инструкций \

MSG [0] = ip_Addr;/рабочий адрес

MSG [1] = 0x04;/чтение единого регистра

MSG [2] = (байт) (data_Addr & gt; 8);/зарегистрируйте адрес high bit

MSG [3] = (байт) data_Addr;/низкий зарегистрированный адрес

MSG [4] = 0x00;/высокий бит длины данных для чтения

MSG [5] = 0x01;/основание длины данных для чтения

CRC = CRC16 (msg, 6);/Compute CRC

MSG [6] = (байт) (crc & gt; 8);/Проверьте высоту 8 бит

MSG [7] = (байт) crc;/Проверьте Низкий 8 бит



Comm. Write (msg);/отправить запрос на чтение Zheng



Receive_A_Frame ();/получите сигнал ответа Zhen

/Добавьте сюда: оцените полученные данные


-Примеры настроек программного обеспечения конфигурации



\
\



\
\



\
\



\
\



\
\





\
\



\
\



\
\



\
\



\
\



\
