Датчик усилителя микрофона eletret с регулируемым коэффициентом усиления

40539

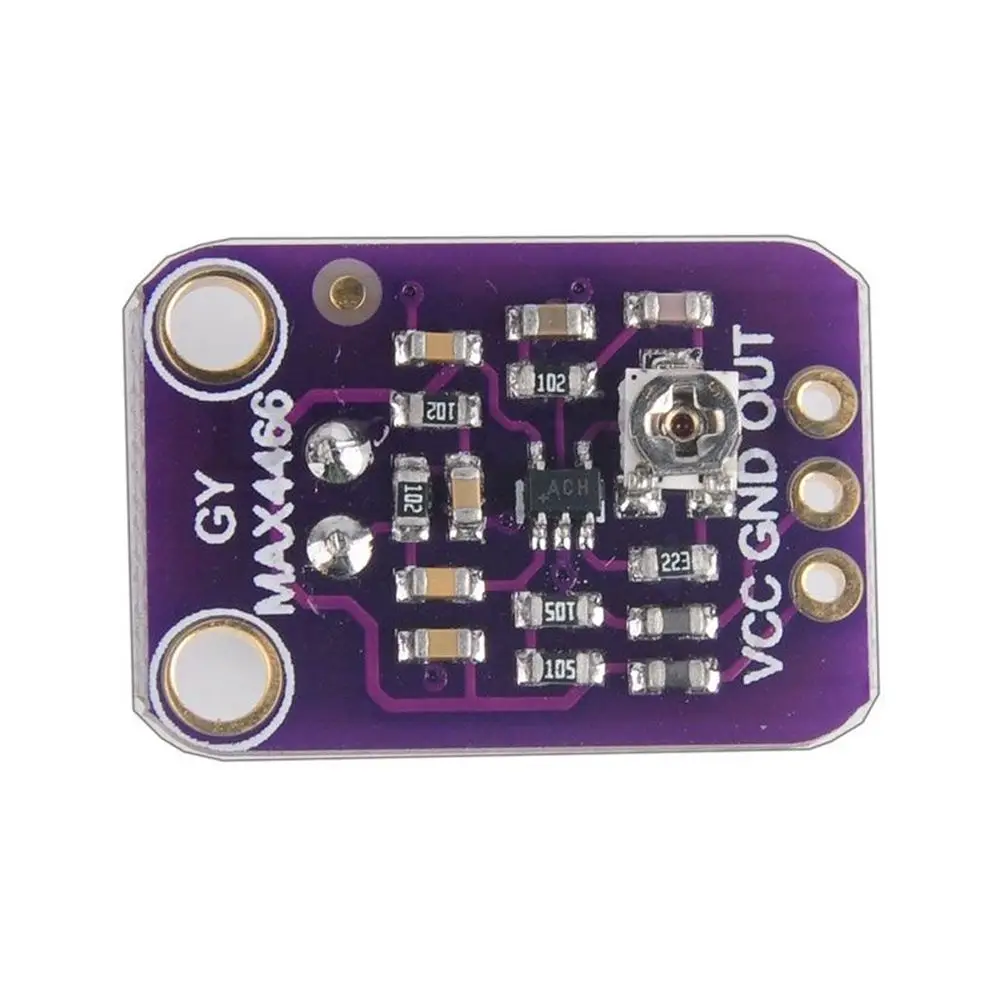

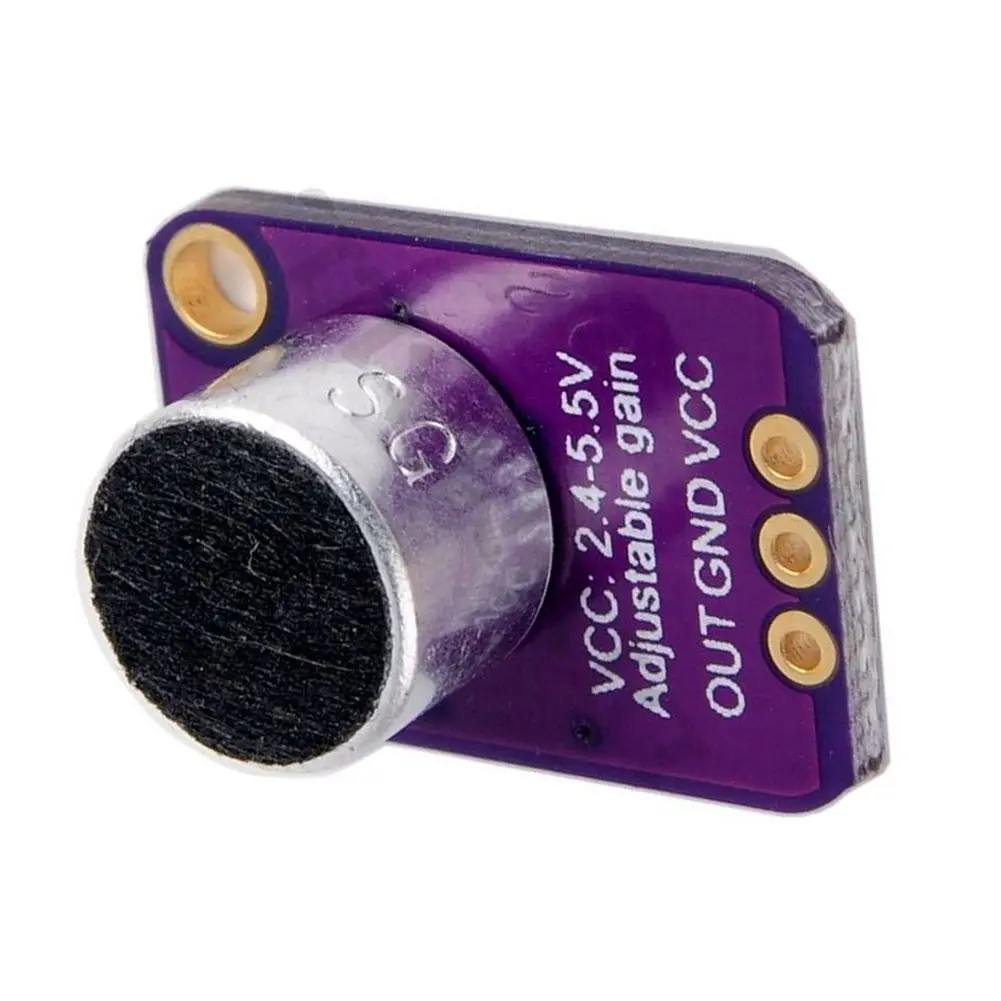

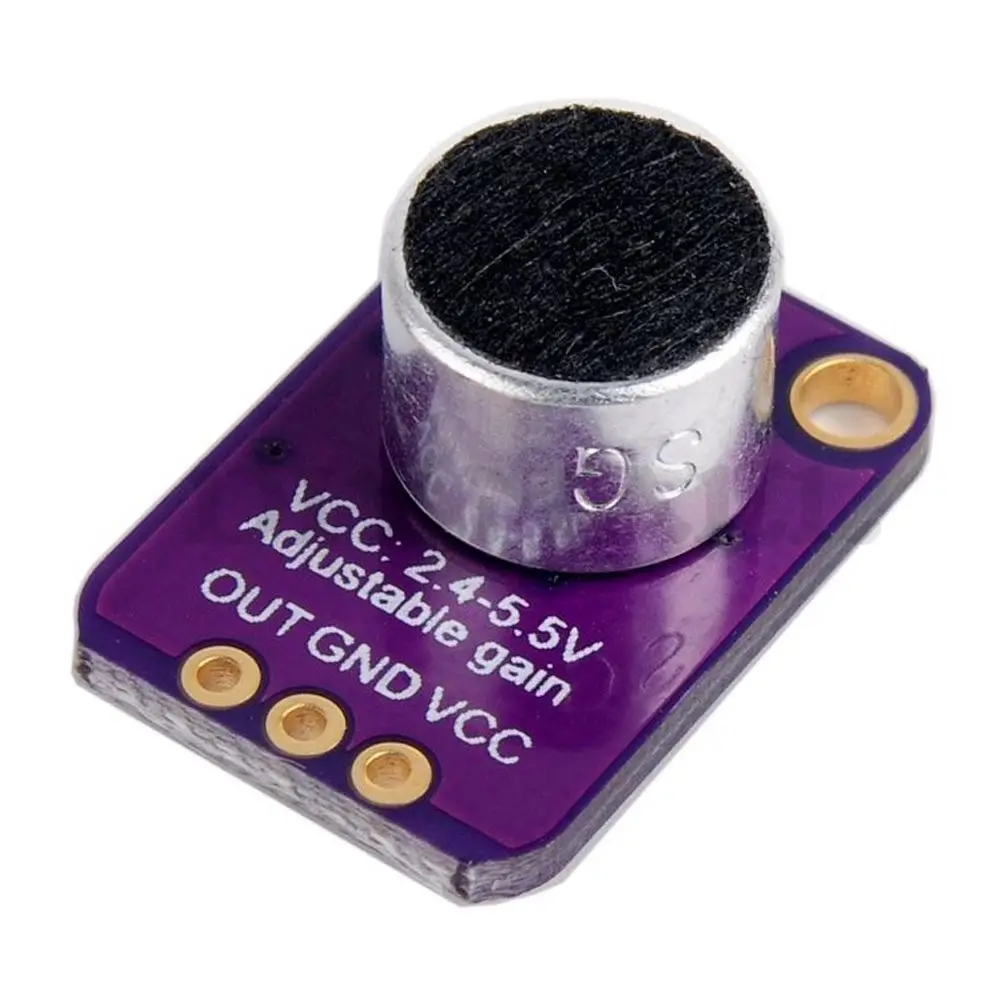

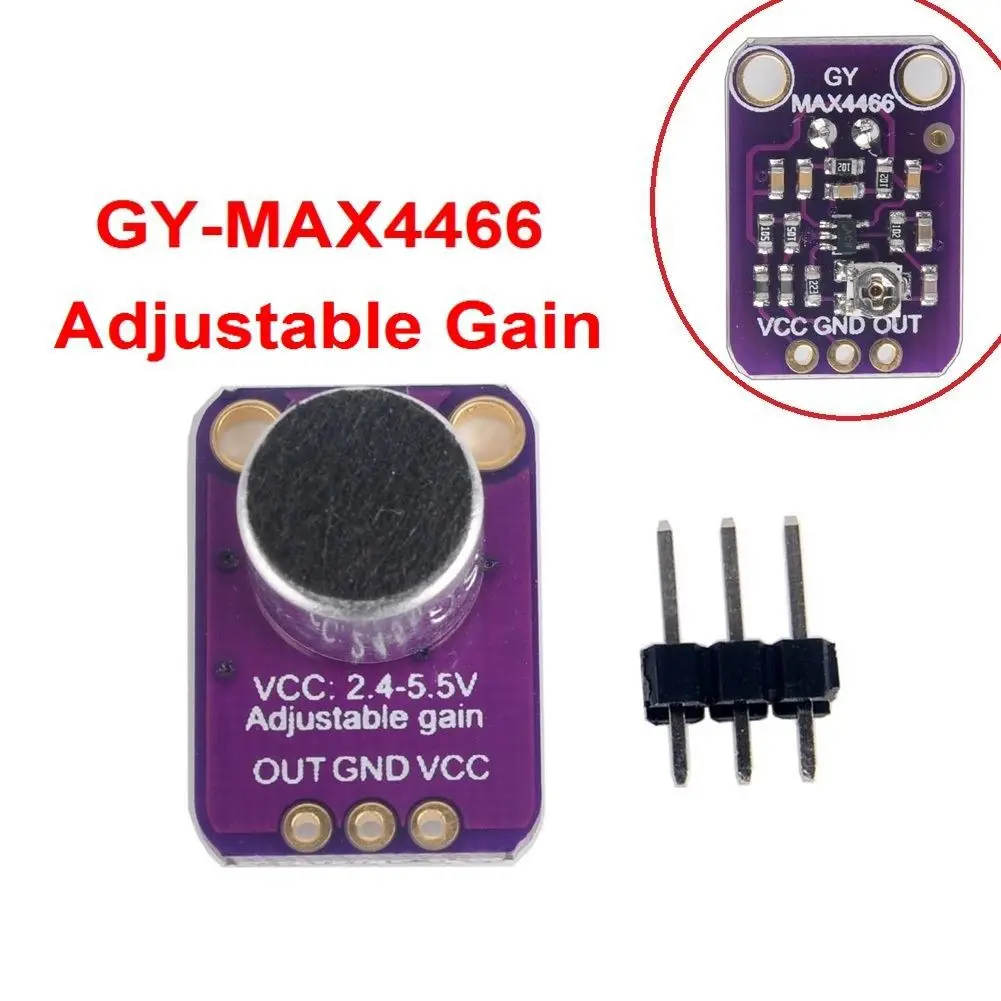

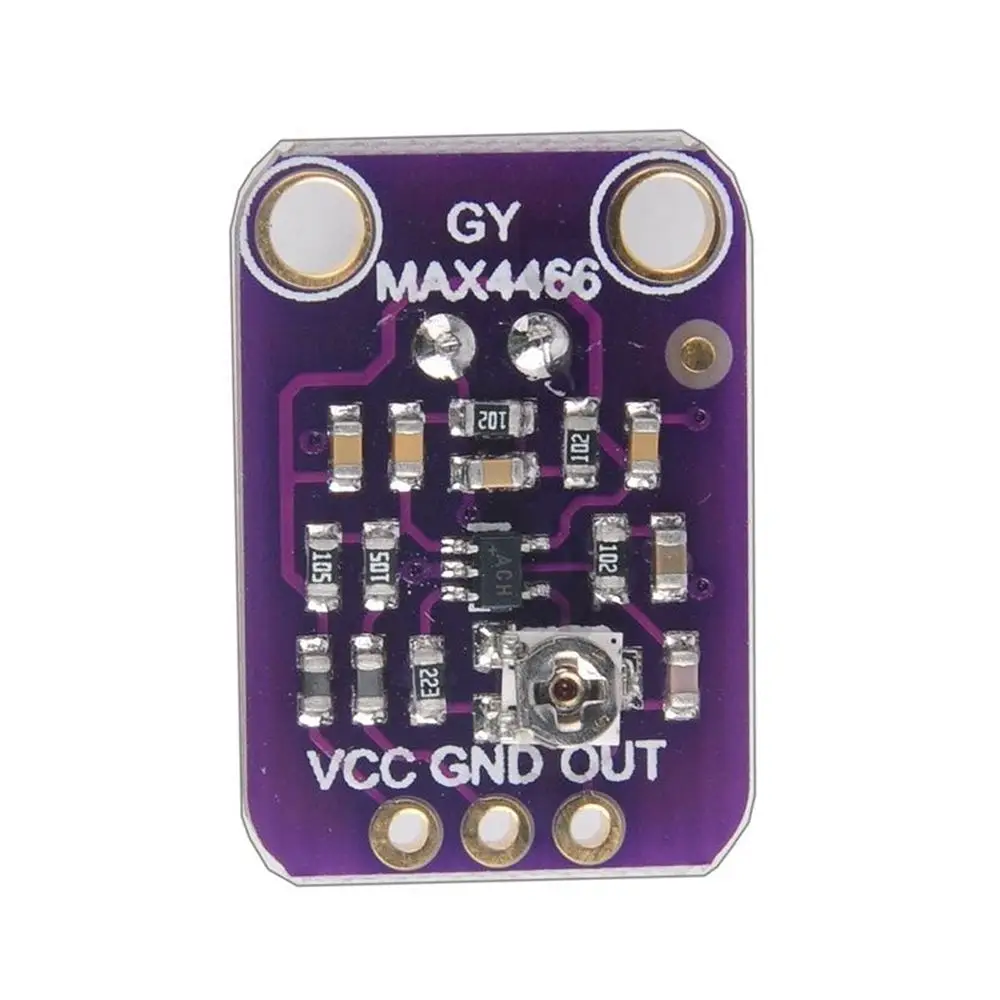

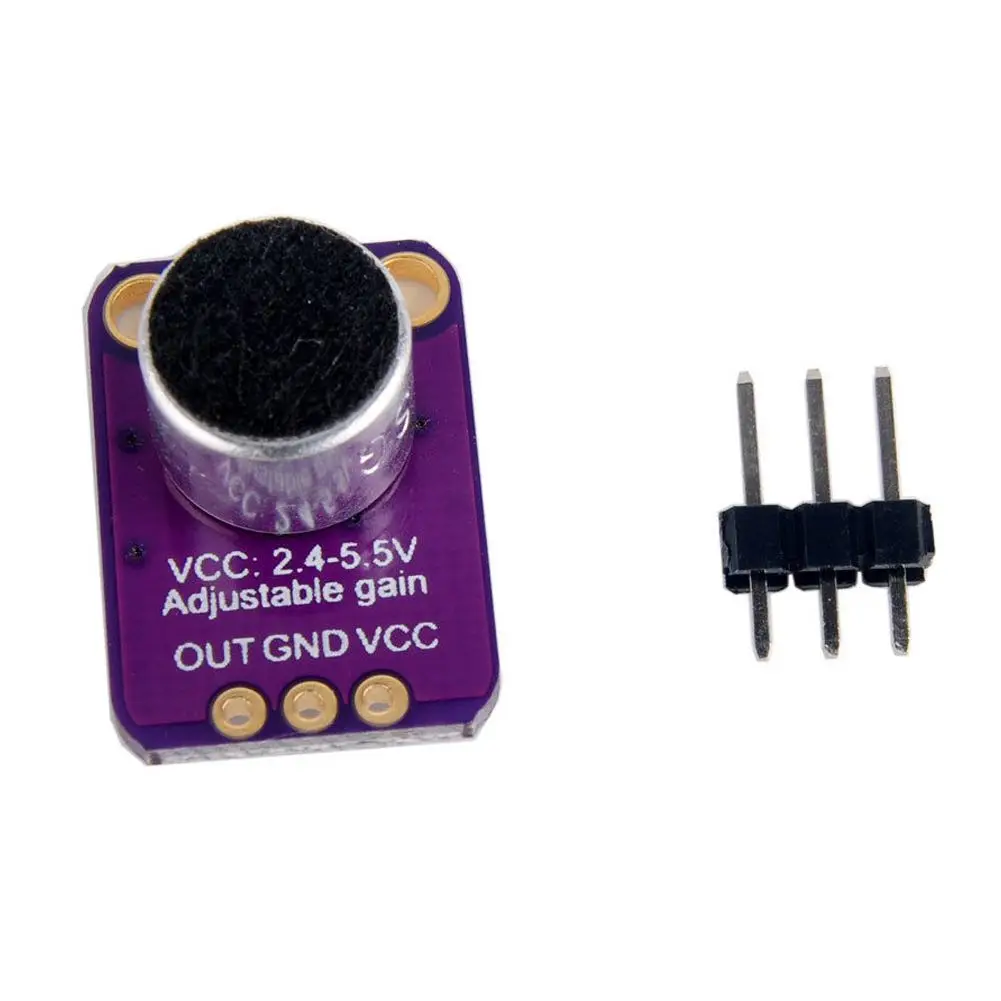

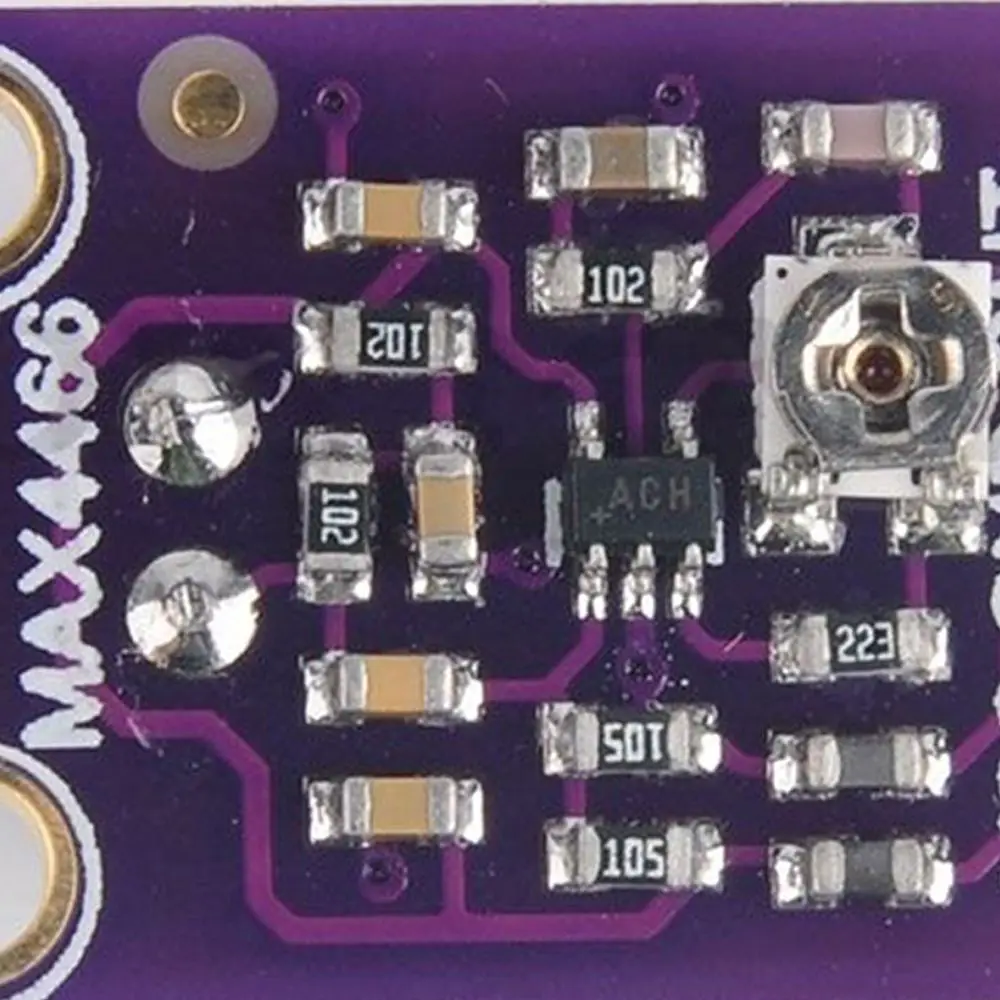

Продаем, как горячие пирожные Добавьте ухо к вашему проекту с помощью этого хорошо продуманного усилителя электрического микрофона. Эта полностью собранная и протестированная Плата поставляется с припаянным электрическим микрофоном 20-20 кГц.Для усиления мы используем op-amp Maxim MAX4466, специально разработанный для этой деликатной задачи! Усилитель имеет отличный источник питания, шумоподавление, поэтому этот усилитель выглядит действительно хорошо и не так шумный или царапающийся, как у других микрофонных усилителей, которые мы пробовали!Этот пробой лучше всего использовать для таких проектов, как голосовые changers, запись звука/выборка, и реактивные проекты, которые используют FFT.На спине, мы включаем маленький триммер горшок для настройки яркости. Вы можете установить коэффициент усиления от 25x до 125x.Это составляет около 200mVpp (для стандартного говорящего объема, примерно 6 дюймов), что хорошо подходит для присоединения к чему-то, что ждёт «выравнивания линии» на входе без обрезки или около 1Vpp, идеально подходит для чтения с микроконтроллера ADC. Выход на рейке, поэтому, если звук становится громким, выход может достигать 5 в полипропилена!Используя это просто:Подключите GND к заземлению, VCC к 2.4-5VDC.Для лучшей производительности, с помощью функции "Тихий" подачей (на Arduino, это будет 3,3 В питания).Звуковой сигнал выйдет из пальца.Выход будет иметь смещение постоянного тока в VCC/2, поэтому, когда он идеально тихий, напряжение будет стабильным VCC/2 вольт (это DC вместе).Если звуковое оборудование вы используете требует переменному току аудио влияют место, 100 мкФ конденсатор с алюминиевой крышкой между выходной контакт и вход вашего устройства.При подсоединении к усилителю, который имеет дифференциальные входы или включает в себя отделочных конденсаторов, 100 мкФ колпачок не требуется.Выходной pin-код не рассчитана на то, чтобы водить колонки или что-либо, но самые маленькие наушники-вкладыши-вам понадобится аудио усилитель (например, 3,7 Вт стерео усилитель) если вы хотите напрямую подключить усилитель к динамикам.Если вы подключаетесь к штифту микроконтроллера, вам не нужен усилитель или конденсатор-Подключите штифт выхода непосредственно к штифту ADC микроконтроллера.Для реактивных проектов мы рекомендуем использовать mfft-driver library, которая может принимать аудиовход и «переносить» его на частоты.Цвет: фиолетовыйМатериал: пластикПосылка в комплект входит:1 X усилитель микрофона eletret MAX4466Посылка, указанная выше, не входит в комплект.Примечание: светильник съемки и различные дисплеи могут привести к тому, что цвет товара на фотографии может немного отличаться от реального вещь. Допускается погрешность в измерениях +/- 1-3 см.
