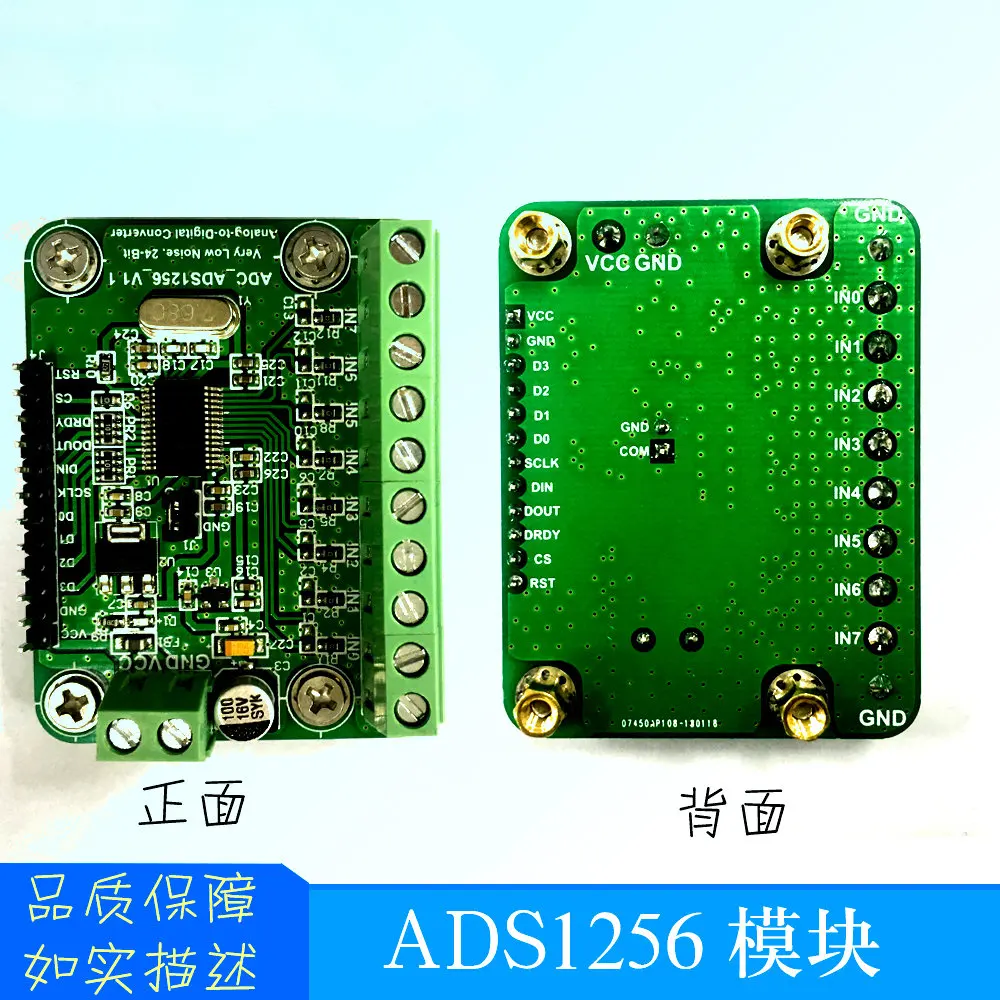

ADS 1256 модуль 24 бит ADC AD Модуль Высокая точность сбора данных карты 8

ADS 1256 модуль 24 бит ADC AD Модуль Высокая точность сбора данных карты 8

Свяжитесь с нами для получения более подробной информации. Спасибо.

ADS1256 (30 kSPS, 24 бит, 8 отдельных (4 дифференциальных) каналов AD) модуль

1 Введение модуля

AD1256-24, 8 каналов (или 4 разностных канала), частота дискретизации может составлять до 30 KSPS A-2 модуля микросхемы сбора данных, встроенный программируемый цифровой фильтр Четвертого порядка А-е модулятор, может быть настроен для однократного или дифференциального метода ввода мультиплексного аналогового переключателя, Можно использовать или не использовать входной буфер, от 1 до 64 раз больше усиления опциональный программируемый усилитель с низким уровнем шума (PGA), интерфейс последовательного управления SPI, для общего использования двухсторонних чисел 1 o (D3-DO) и программируемых приводов на выходе часов, И т. Д. дополнительные входные буферы и программируемые усилители усиления обеспечивают гибкие решения для различных внешних сенсорных приложений и уменьшают количество периферийных приложений. программируемые фильтры позволяют пользователям оптимизировать сценария приложений с максимальным разрешением 23 бит. поставляется с одним блоком питания 5 В, С нелинейностью 0.0010% (максимум). может использоваться в научных инструментах, Контроль промышленного процесса, медицинское оборудование, тестирование и измерение, электронные весы и другие системы.

2. Основные характеристики модуля:

(1) Функция: 24-битный, 8 отдельных каналов или 4 дифференциальных канала, частота дискретизации до 30 kSPS, a-z с очень низким уровнем шума, цифровой аналоговый (AD) модуль сбора.

(2) AD цифра: 24 цифры.

(3) Количество каналов: 8 отдельных каналов или 4 дифференциальных канала. Ino-in7 имеет в общей сложности 8 аналоговых входных портов, которые могут быть использованы в качестве 8 независимых одноклеммных входов или в качестве 4 групп дифференциальных входов: INO и IN1 являются группой, IN2 и IN3-это группа, IN4 и IN5-группа, а IN6 и IN7-группа.

(4) Максимальная частота дискретизации: 30 kSPS.

(5) интерфейс передачи данных: последовательный интерфейс SPI с использованием двухрядного игольчатого интерфейса с интервалом 2,54; уровень интерфейса может быть 5 В или 3,3 В.

6) Диапазон входного напряжения аналогового порта: 0-5 В, используйте интерфейс терминала 5,08 шаг. примечание: Когда используется дифференциальный вход, допустимый диапазон входного напряжения каждого канала по-прежнему составляет 0-5 В, но разница выходного результата может быть 5 в диапазона, например, вход INO 0, в1 Вход 5 В, поэтому выход-5 В, Диапазон входного напряжения также связан с программным усилением, 5 В/усилением, усилением может управляться программой 1, 2,4, 8,16, 32 и 64.

(7) Источник питания: одиночный источник питания + 5 В.

(8) AD эталонное напряжение: Используйте 2,5 В диапазон-зазор напряжения эталонный чип REF3025.

(9) Размер модуля: 4,4 5,65 см:

3.Интерфейс модуля и определение

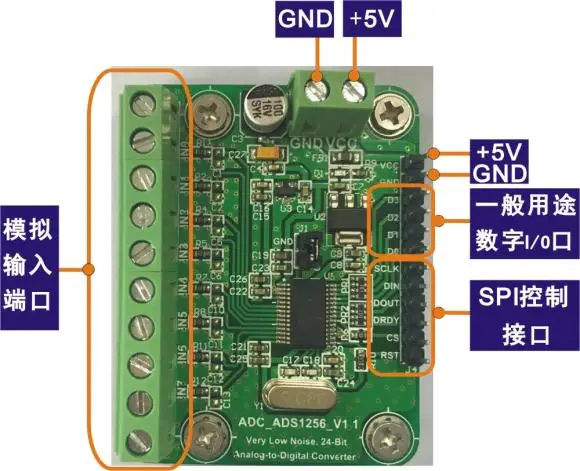

Каждый интерфейс модуля показан на рисунке.

Схематическая схема интерфейса модуля

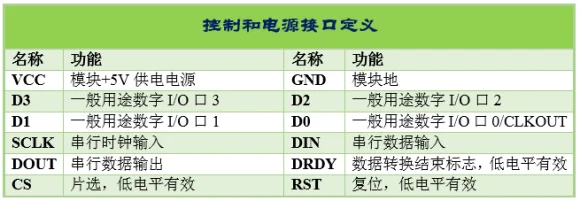

Определения интерфейса управления и питания перечислены в следующей таблице.

3 Подключение интерфейса модуля

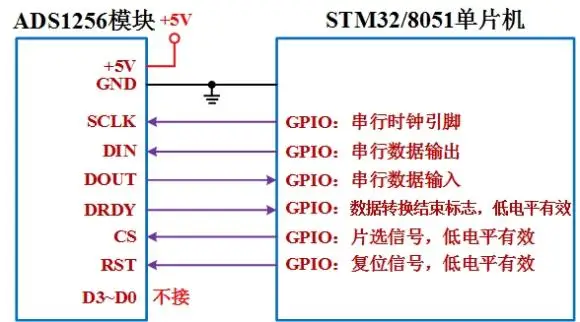

МодульнаяSPIСхема подключения интерфейса показана на рисунке.

SPIПодключениеКарта эскиза

4 Результаты отладки модуля

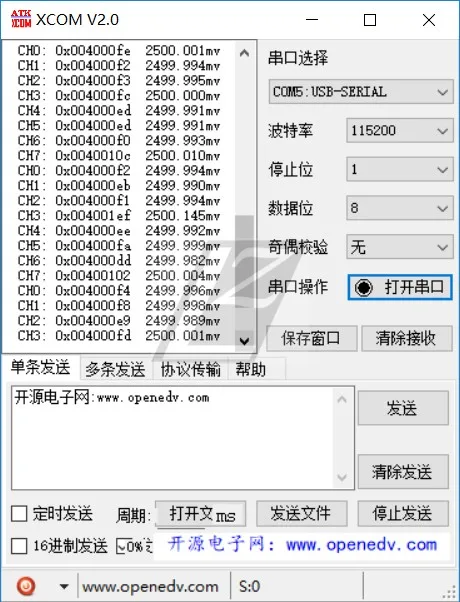

2 КСПВыборка 2,5 V эталонное напряжение, PC серийный отладчик для просмотра результатов

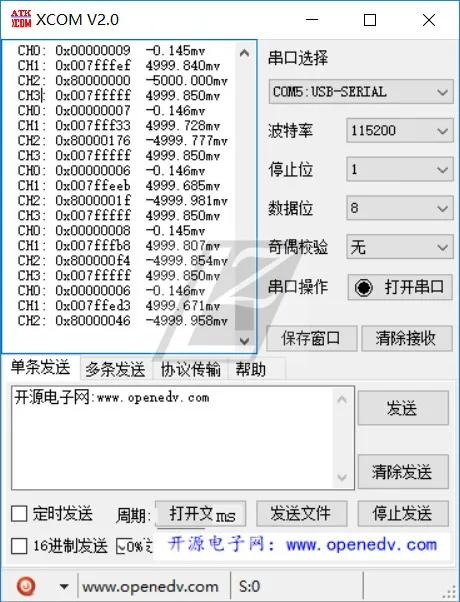

100 SPSДифференциальный отбор проб, вход порта 0 или 5 В напряжение, PC серийный отладчик результаты просмотра
