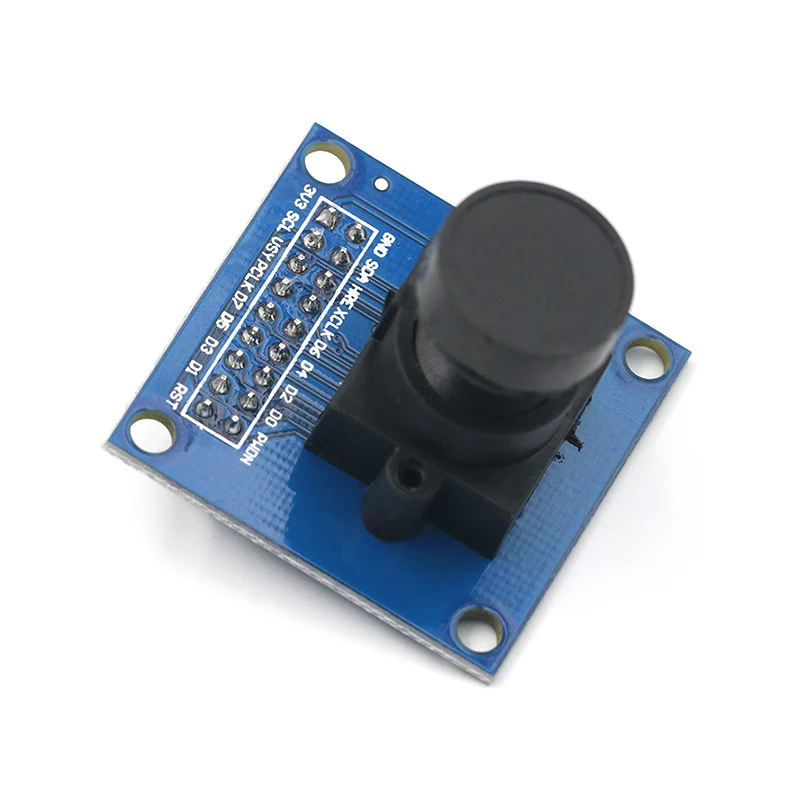

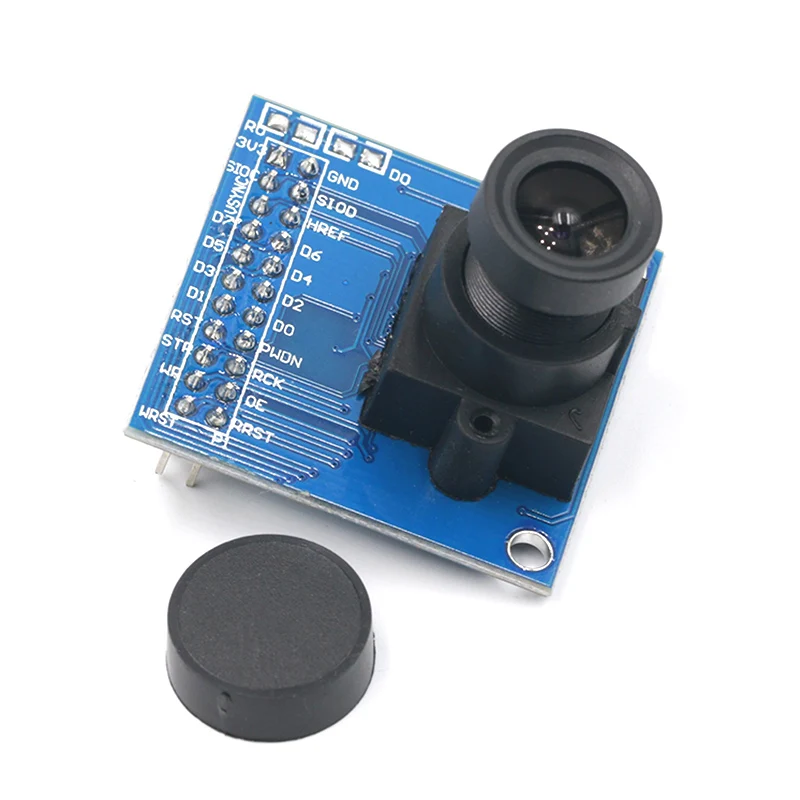

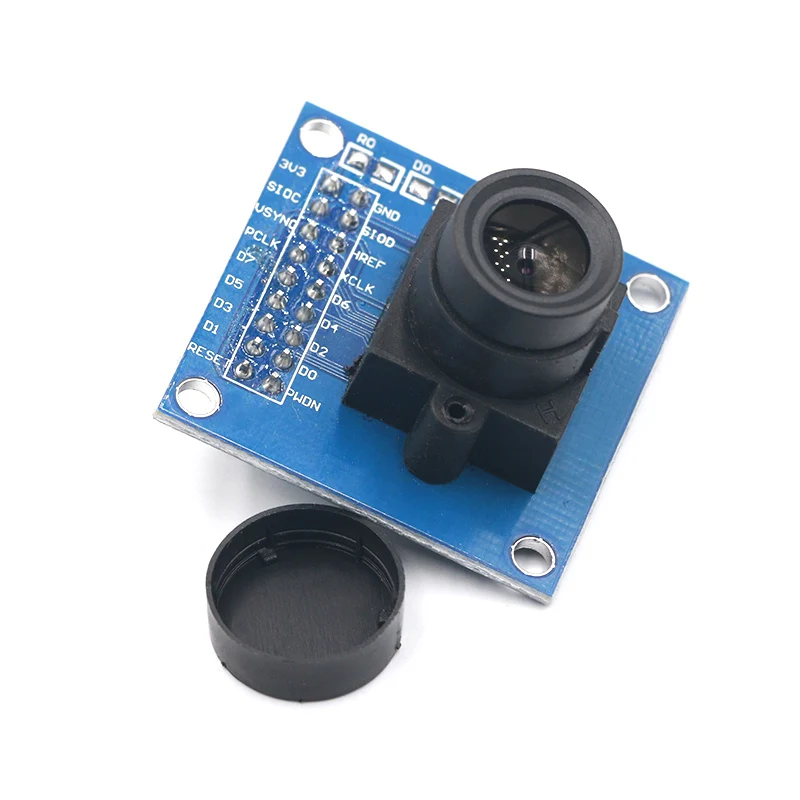

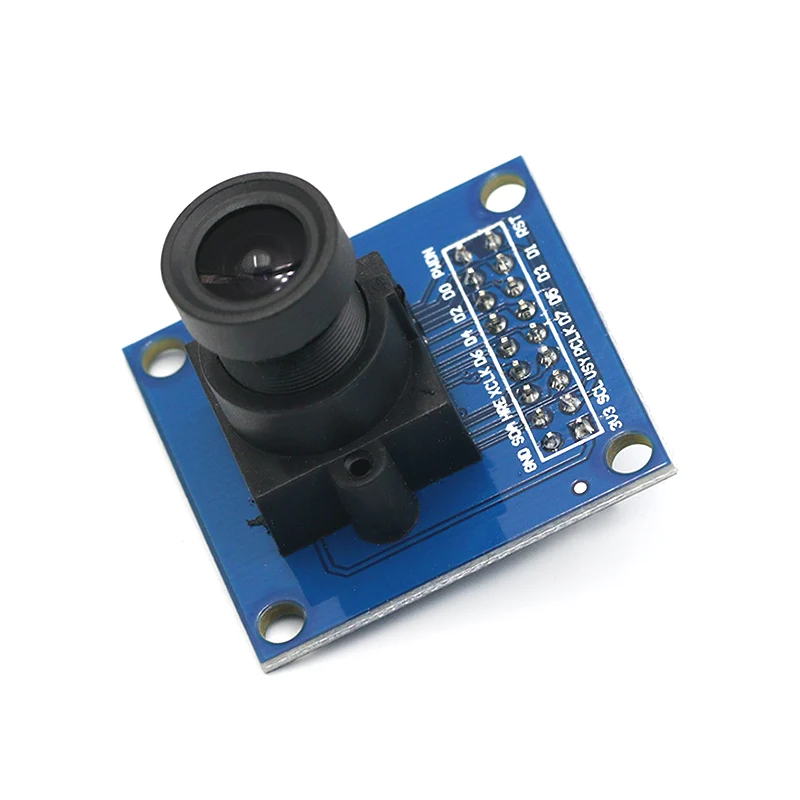

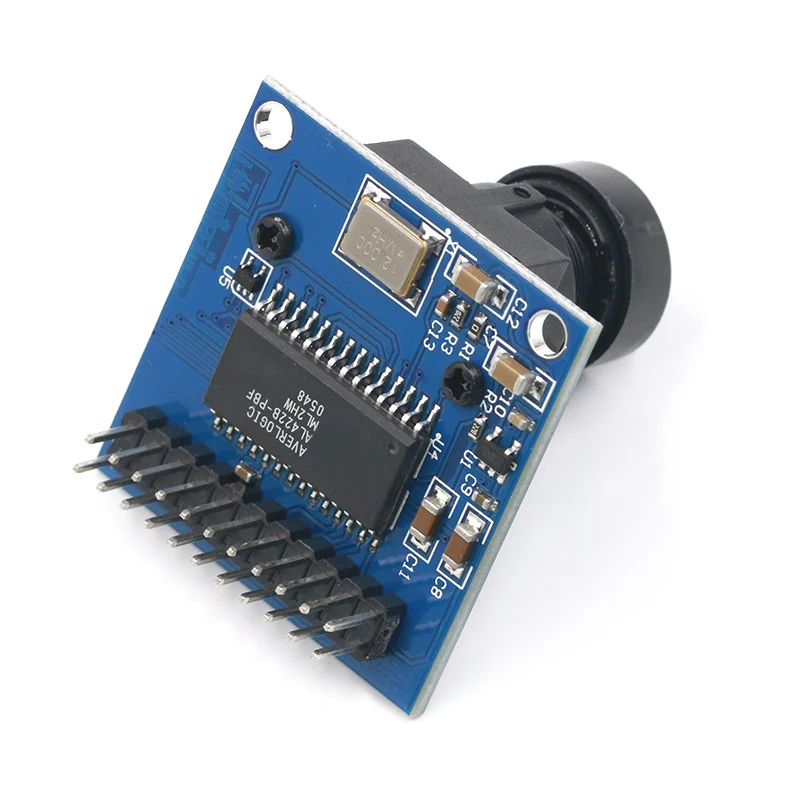

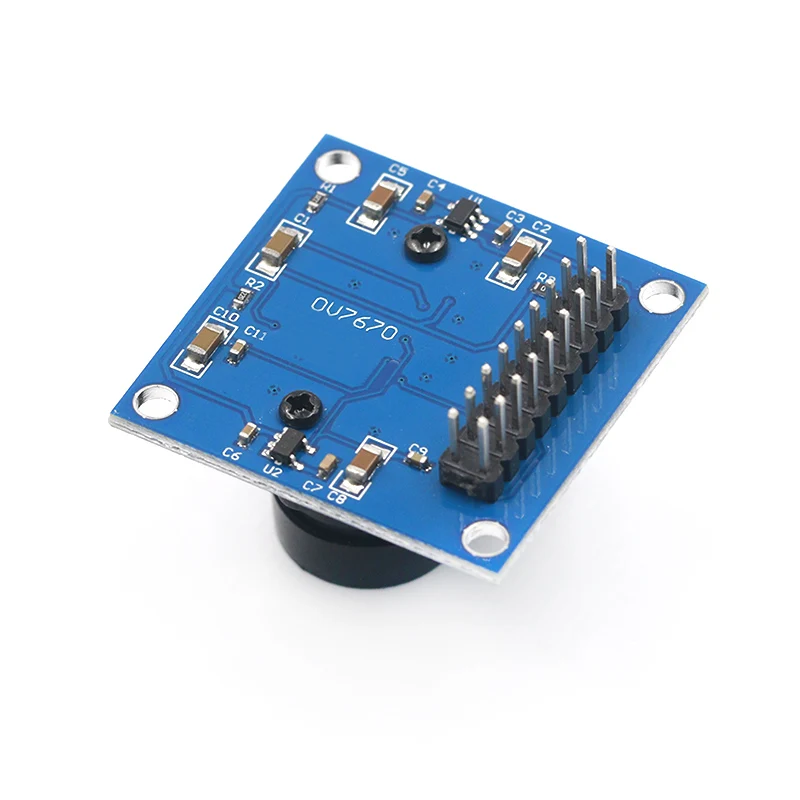

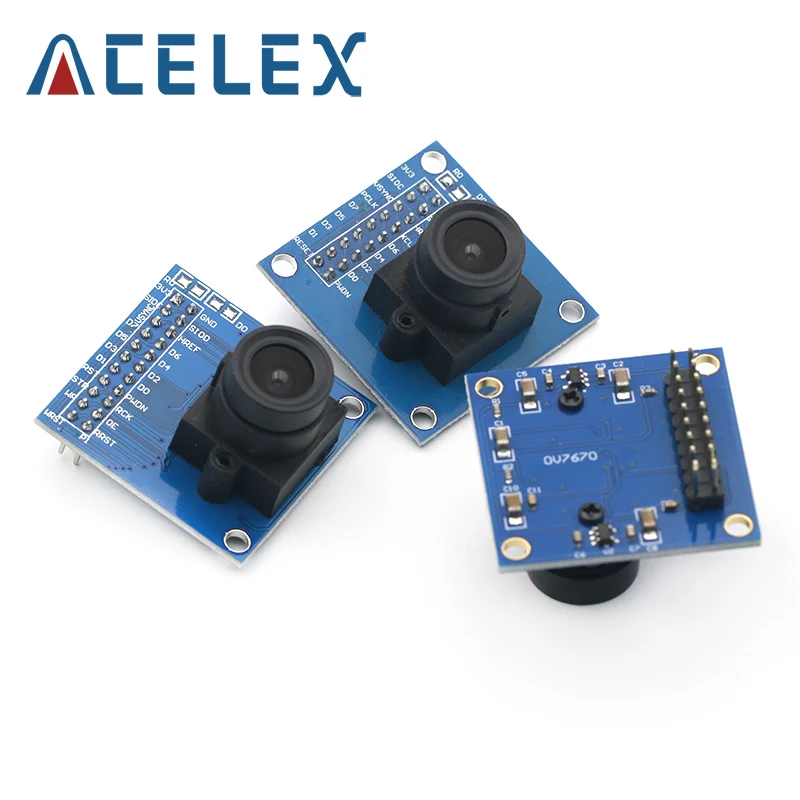

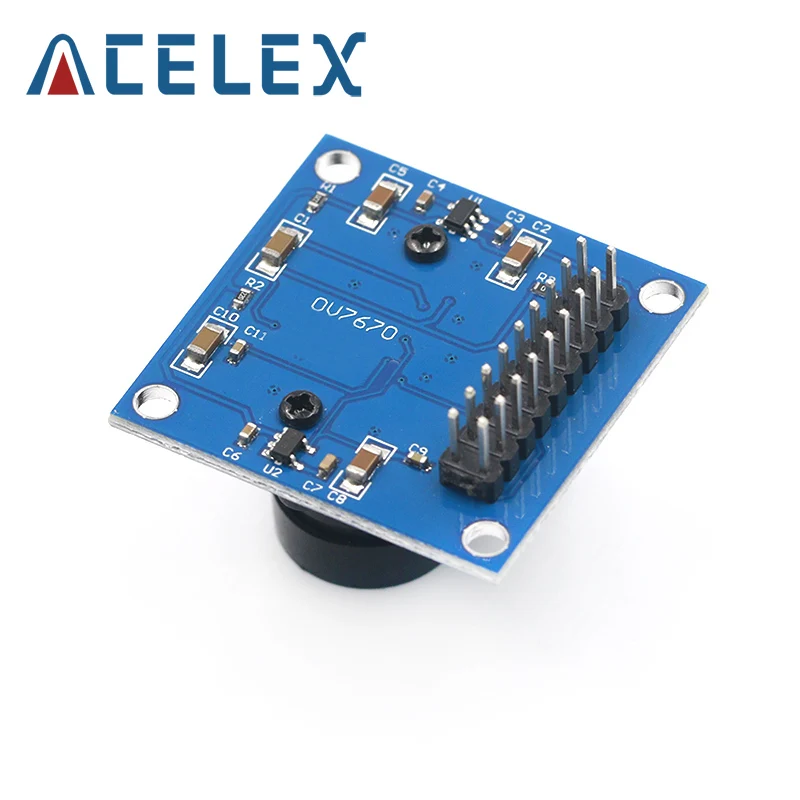

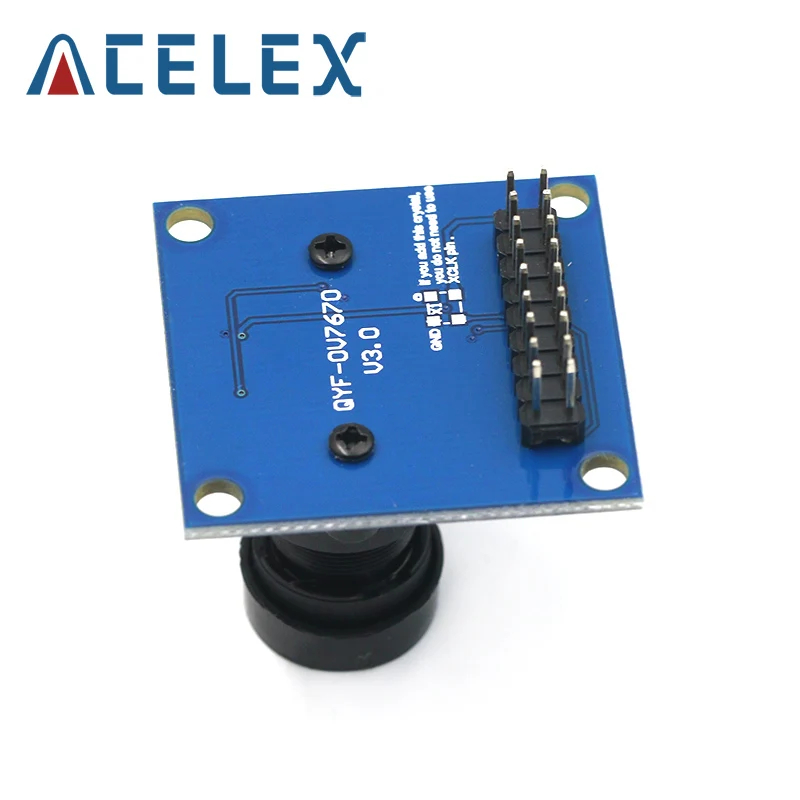

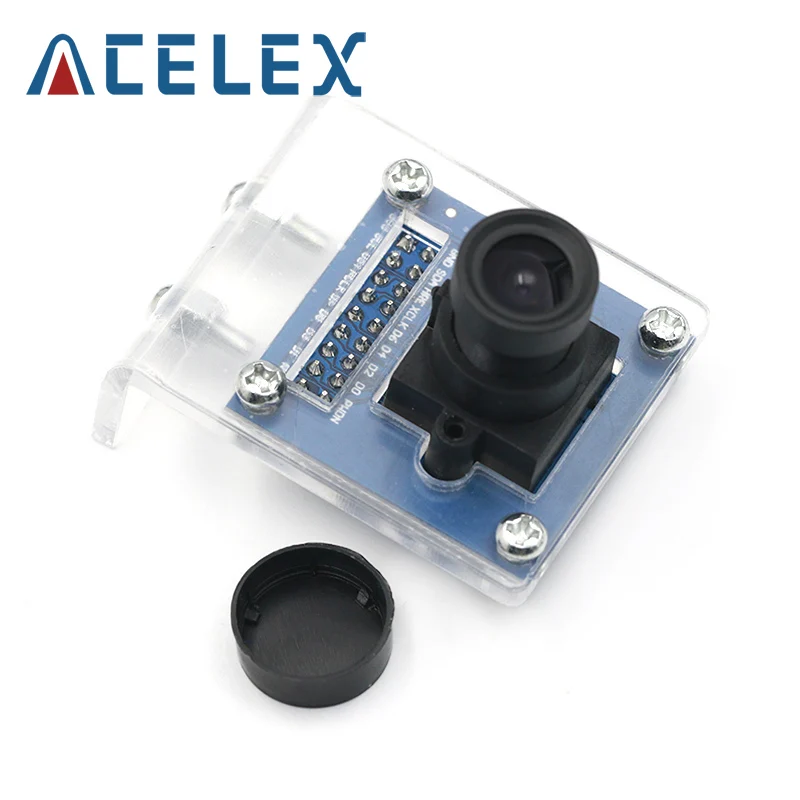

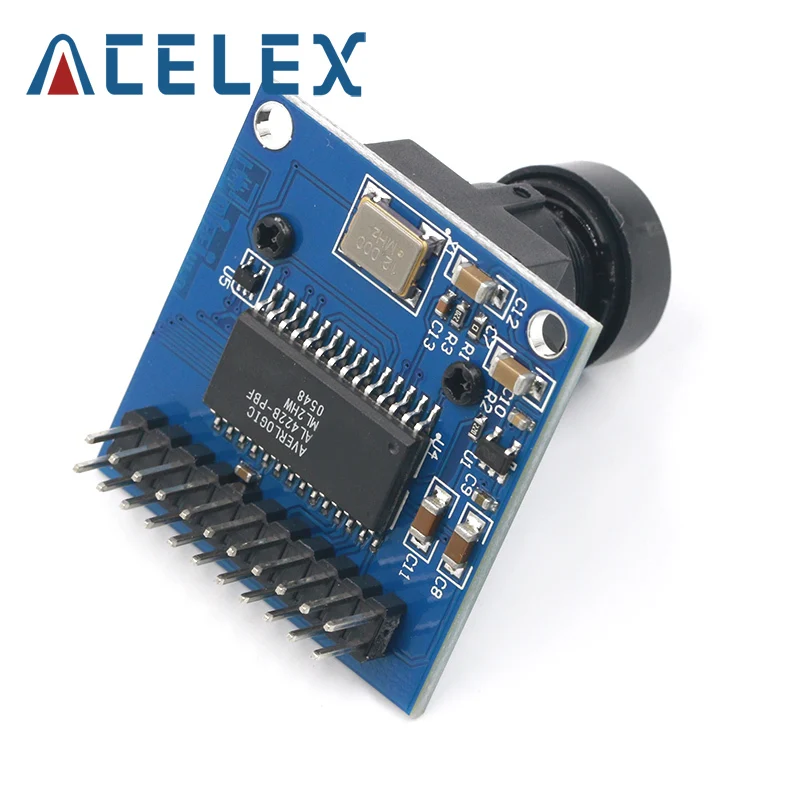

OV7670 Модуль камеры модульные порты VGA CIF автоматический контроль экспозиции

OV7670 Модуль камеры модульные порты VGA CIF автоматический контроль экспозиции

Бесплатная доставка ov7670 Модуль камеры поддерживает VGA CIF Автоматическое Управление экспозицией дисплей активный Размер 640X480

OV7670 датчик изображения, малый размер, низкое рабочее напряжение, и обеспечивает все особенности одночиповой VGA камеры и процессора изображений. С помощью управления шиной theSCCB вы можете выводить всю рамку, отобранную, использовать окно, чтобы повлиять на разрешение данных 8 бит. VGA изображение продукта до 30 кадров/сек. Пользователи могут полностью контролировать качество изображения, формат данных и режим передачи. Процесс обработки изображений, включая гамма-кривые, баланс белого, насыщенность, chroma и так может быть запрограммирован через интерфейс SCCB. OmmiVision датчик изображения применяет уникальную сенсорную технологию для улучшения качества изображения, уменьшая или устраняя оптический или электронный дефект, например, фиксированный шум узора, хвост-цветение, четкое и стабильное цветное изображение.

Высокая чувствительность для применения под светильник

Низкое напряжение подходит для встроенных приложений

Стандартный интерфейс SCCB совместим с интерфейсом I2C

RawRGB to RGB (GRB4: 2:2, RGB565/555/444), YUV (4:2:2) и YCbCr (4:2:2) формат вывода

Поддержка VGA, CIF и От CIF до 40x30 Размер

Метод выборки VarioPixel

Устраняющий светильник в полоску, автоматический контроль качества изображения черного уровня, включая насыщенность цвета, оттенок, гамма, резкость

ISP устраняет шум и функцию компенсации битых пикселей

Поддержка масштабирования изображения

Линза-это потеря компенсации на светильник

50/60Hz обнаружения

Насыщенность автоматически настраивается (УФ-регулировка)

Повышение кромки автоматически настраивается

Автоматическое снижение уровня шума

Ключевые параметры

Фоточувствительный Массив 640X480

Ввода-вывода напряжения 2,5 V до 3,0 V (внутренний LDO основных поставки)

Мощность 60 мВт/15fpsVGAYUV

Режим сна <20 μ A

Температурная работа от-30 °C до 70 °C

От 0 °C до 50 °C

(8-бит) формат? YUV/YCbCr4 RGB565/555/444 GRB4: 2: 2: 2:2 исходные данные RGB

Оптический Размер 1/6"

Угол обзора 25 °

Максимальная скорость 30 кадров в секунду VGA

Чувствительность 1,3 В/(люкс-сек)

Отношение сигнал-шум 46 дБ

Динамический диапазон 52 дБ

Прогрессивный режим просмотра

Электронная экспозиция

Площадь 3,6 μ mx 3,6 мкм

Темный ток 12 мВ/с при 60 °C



ОV7670 датчик изображения, малый размер, низкое напряжение, обеспечивая одночипную VGA камеру и процессор изображения для всех функций. С помощью управления шиной SCCB вы можете выводить всю раму, окно для подвыборки и т. д., чтобы получить разрешение 8 бит данных. Изображения продукта до 30 кадров VGA/сек. Пользователи могут полностью контролировать качество изображения, формат данных и передачу. Обрабатывает все функции обработки изображений, включая гамма-кривые, баланс белого, насыщенность, цвет и так Может программировать интерфейс SCCB. OmmiVision уникальная технология датчика изображения, сенсорные приложения, путем уменьшения или устранения оптических или электрических дефектов, таких как фиксированный шум узора, опорный хвост, плавающий порошок, который улучшает качество изображения, получите четкое и стабильное цветное изображение.

* Высокая чувствительность для применения на низком светильник
* Низкое напряжение подходит для встроенных приложений
* Стандартный SCCB интерфейс, совместимый с I2C интерфейсом
* RawRGB, RGB (GRB4: 2:2, RGB565/555/444), YUV (4:2:2) и YCbCr (4:2:2) формат вывода
* Поддержка VGA, CIF и разные размеры CIF до 40x30
* VarioPixel методы подвыборки
* Автоматическое воздействие функции управления включают: автоматический контроль экспозиции, автоматический контроль усиления, автоматический баланс белого, автоматическое устранение полос светильник, автоматическая калибровка уровня черного. Контроль качества изображения, включая насыщенность цвета, оттенок, гамма, резкость ANTI_BLOOM
* ISP имеет функцию компенсации для устранения шума и мертвых пикселей
* Поддержка масштабирования изображений
* Компенсация потери объектива светильник
* 50/60Hz автоматического обнаружения
* Регулировка насыщенности (УФ-регулировка)
* Регулировка кромки
* Автоматическая регулировка шумоподавления
Ключевые параметры
Фотографический массив 640X480
Ввода-вывода напряжения 2,5 V до 3,0 V (внутренний LDO для ядерной энергетики 1,8 V)
Мощность 60 мВт/15fpsVGAYUV
Сон <20μA
Рабочая температура-30 * C до 70 * C
Стабильная работа от 0 * C до 50 * C
Формат вывода (8 бит)? YUV/YCbCr4: 2:2 RGB565/555/444 GRB4: 2:2 исходные rgb-данные
Оптический Размер 1 / 6"
Поле обзора 25 °
Максимальная скорость 30 кадров в секунду VGA Chen
Чувствительность 1,3 В/(люкс-сек)
46 дБ SNR
Динамический диапазон 52 дБ
Прогрессивный режим просмотра
E-1 линия до 510 линии экспозиции
3,6 мкм x 3,6 мкм Размер пикселя
Темный ток 12 мВ/с при 60 * C
