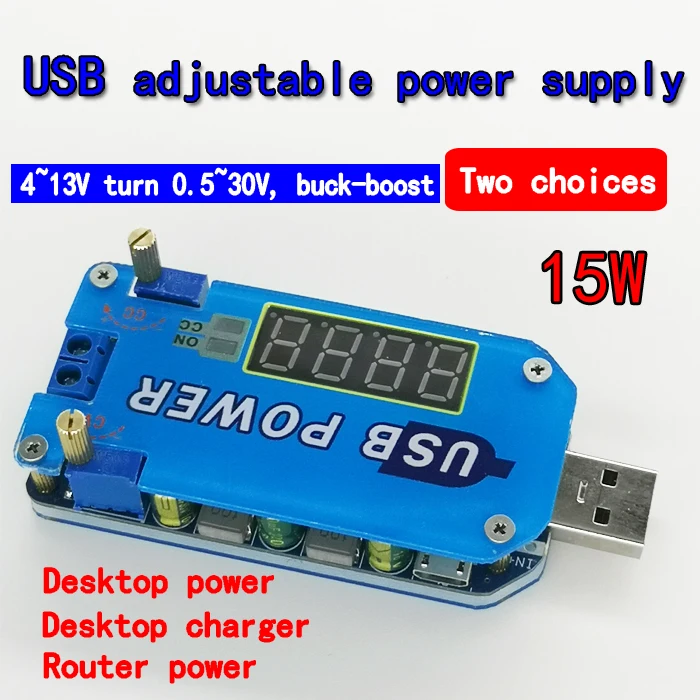

15 Вт регулируемый телефон DC CC CV USB от 5 В до 3 9 в 12 24 30 понижающий модуль питания

RM1307731648972107

(Постоянное напряжение постоянного тока)

Примечание: для предотвращения царапин корпуса во время транспортировки Защитная пленка для поверхности высокопрофильной версии корпуса не оторвана. Необходимо оторвать задний корпус, чтобы он выглядел ярко!

1. Основные характеристики:

• 1,15 Вт мощности, 2A ток, может использоваться для питания маршрутизатора.

• 2. В качестве USB вход Регулируемая Настольная источника питания, вы можете регулировать выходное напряжение произвольно, ограничения тока 0-2A (широкий диапазон входного, для детей возрастом от 4 до 13 лет, широкий выход 0,5-30V каких-либо регулировки, С защитой от короткого замыкания, короткое замыкание не горит)

• 3. В качестве usb-кабеля для зарядки произвольно регулируйте напряжение зарядки и максимальный зарядный ток (любое напряжение, постоянный ток, защита от обратного потока, чтобы удовлетворить зарядку большинства аккумуляторов)

• 4. Множественная защита (короткого замыкания, перегрузки по току, перегрева, перегрева, защита от перенапряжения, защита от обратного потока)

2. Параметры продукта:

2,1. Входное напряжение: 4-13 в (при использовании пускового ввода обратите внимание на положительные и отрицательные полюсы, не подключайте питание переменного тока)

2,2. Выход напряжение: 0,5-30 в

2,3. Выходной ток: 0-2 А (выходной ток в режиме постоянного напряжения адаптивен в соответствии с размером нагрузки, он не регулируется. Если вы установите предельный ток до 1 А, то ток нагрузки больше 1 А, он автоматически войдет в режим постоянного тока 1 а)

2,4. Выходная мощность: менее 15 Вт (когда выходная мощность превышает 15 Вт, выход автоматически отключается, и отображается-OP-. После снижения мощности нагрузки нажмите кнопку ВКЛ/ВЫКЛ, чтобы решить проблему). Когда входной ток слишком велик, он может быть отключен раньше из-за температурной защиты.

2,5. Напряжение дисплей: Разрешение 0,1 V, завод точность ± 0,1 V или около того (может быть исправлена вручную после того, как по сравнению со стандартными вольтметр)

2,6. Текущий Дисплей: разрешение 0.01A, диапазон 0-2.2A, Заводская точность ± 0.05A; Ошибка отображения больше, когда выходной ток менее 0.05A, небольшой ток в пределах 10-40ма не может быть отображен (можно вручную исправить, калибровка выходного тока является более точной, если она превышает 1 А, И калибровка не рекомендуется для небольших токов.)

2,7. Дисплей питания: 0,00 Вт-15,0 Вт

2,8. Температурная защита: когда температура силового компонента выше 100 °C, введите-OT-protection, уменьшите мощность нагрузки, нажмите кнопку ВКЛ/ВЫКЛ, чтобы решить (питание не будет вводить защиту OT для длительной работы в течение 10 Вт, когда входной ток больше, чем на 3A, Он может долгое время работать при перегреве, даже если он не достигает 15 Вт)

2,9. Рабочий ток: около 30 мА

2,10. Зарядка от обратного потока: Да, может быть непосредственно подключен к аккумулятору для зарядки, нет необходимости добавлять диод

2,11. Защита от короткого замыкания: Да

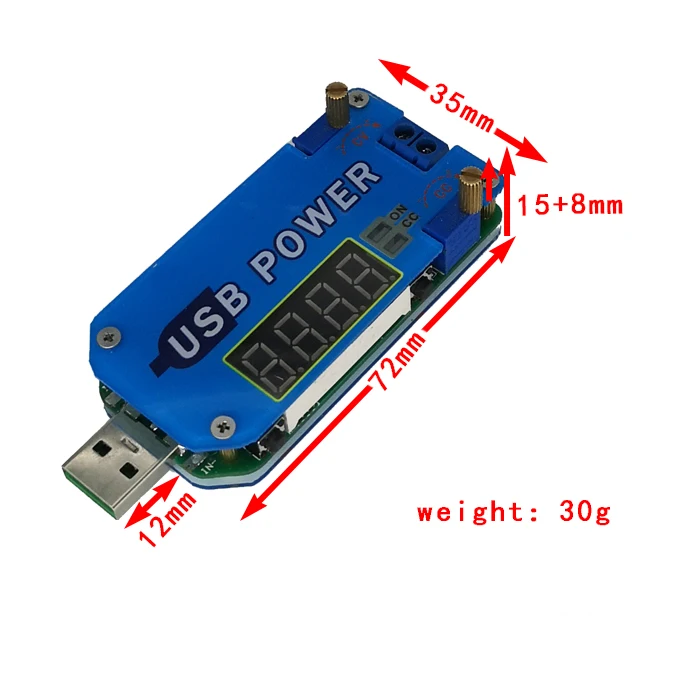

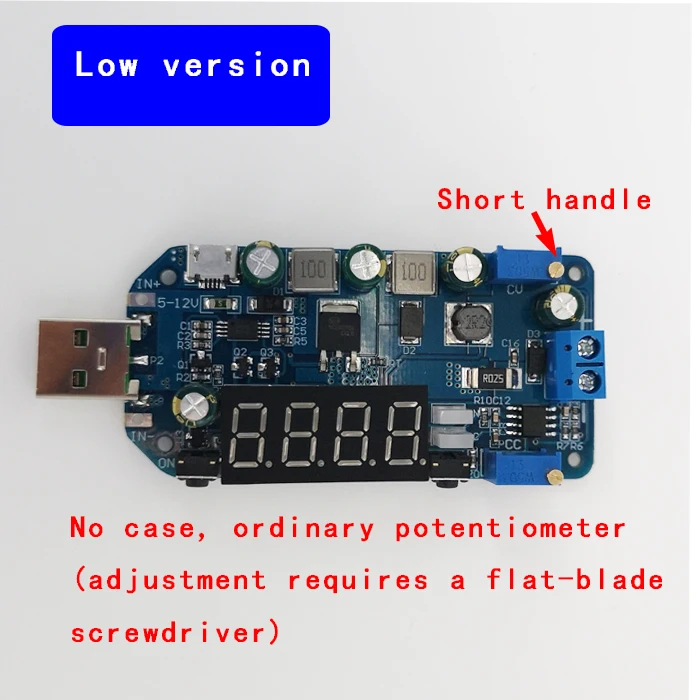

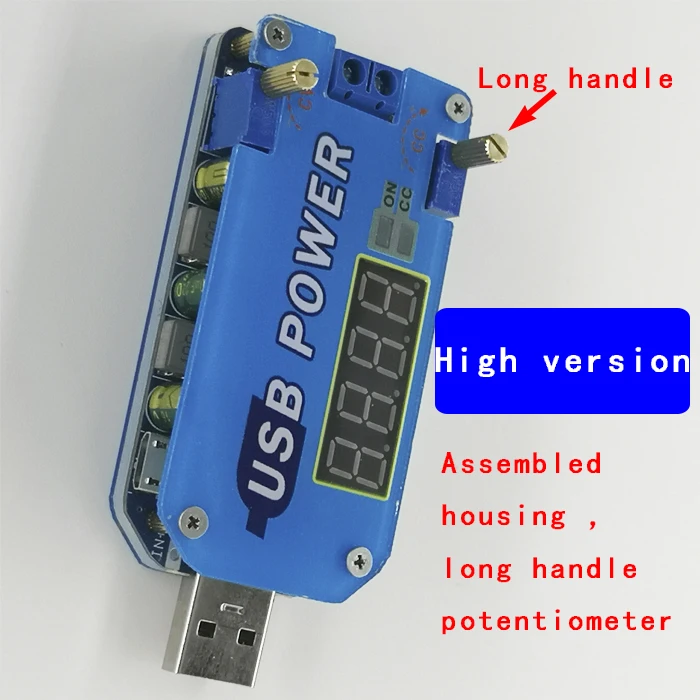

2,12. Вес: высокая версия 30 г, низкая Версия 20 г



3. Описание функции:

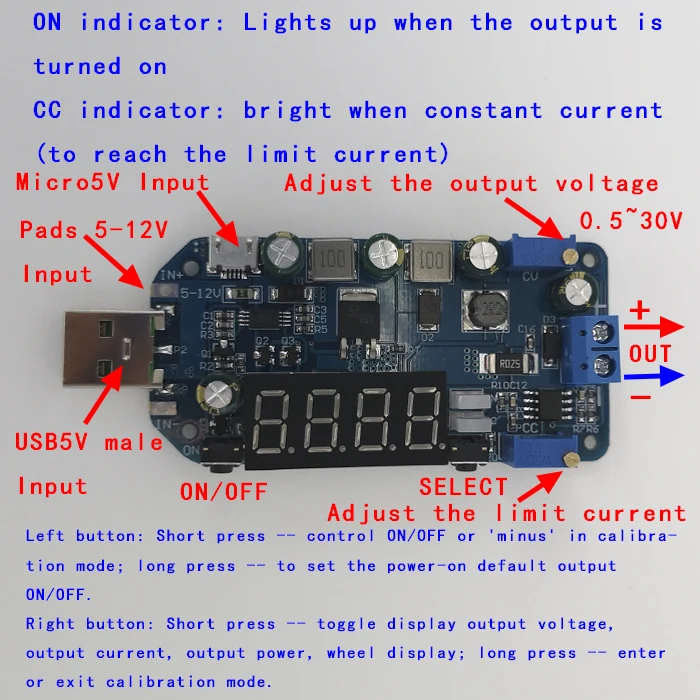

3,1. Кнопка

Кнопка «выбрать»: короткое нажатие-Переключение между напряжением, током, питанием, дисплеем колеса; Длительное нажатие-вход или выход режим калибровки;

Кнопка «Вкл/Выкл»: короткое нажатие-управление выходным концом, которое должно быть включено или выключено; Длительное нажатие-установка питания-выход по умолчанию для выключения или включения, нажмите и удерживайте более 3 с, чтобы выпустить, чтобы отобразить для каждого включения питания по умолчанию есть выход, И выключение дисплея означает, что выход по умолчанию отсутствует каждый раз, когда мощность включена.

3,2. Потенциометр

Потенциометр регулировки тока CC вращается по часовой стрелке, чтобы увеличить предельное значение тока. Когда ток нагрузки достигает предельного тока, он входит в состояние постоянного тока (обратите внимание, что выходной ток может быть увеличен без регулировки потенциометра. При постоянном напряжении выходной ток зависит только от нагрузки, он варьируется в зависимости от нагрузки);

• Максимальный выходной ток (значение постоянного тока) Метод настройки: Переключение на текущий дисплей, прямое короткое выходное значение для регулировки потенциометра CC, текущее значение дисплея-Максимальный выходной ток.

Потенциометр регулировки напряжения CV вращается по часовой стрелке для увеличения выходного напряжения.

3,3. Световые индикаторы

CC-светильник постоянного тока, яркий при постоянном токе (красный);

Индикатор состояния на выходе (зеленый);

3,4. Вход и выходными портами

Входная сторона-левая сторона, штыревая головка USB, microUSB и накладка выбираются в качестве входов;

Выход-правая сторона, синий 2P терминал как выход.

4. Метод точности калибровки:

Выход напряжение калибровки-Когда цифровая трубка всегда отображает напряжение, нажмите и удерживайте кнопку «выбрать» более 3 секунд для освобождения, цифровая трубка мигает, короткое нажатие кнопки «выбрать», значение напряжения увеличивается на один блок, короткое нажатие «Вкл/Выкл» Кнопка значение напряжения уменьшается на один блок. В тех случаях, когда выходное напряжение низкое, это может занять несколько раз, чтобы убедиться, что увидеть изменения значения 0,1 V. Нажмите и удерживайте кнопку «выбрать» более 3 секунд, чтобы отпустить режим калибровки.

Выход ток калибровки-Когда цифровая трубка всегда отображает ток, нажмите и удерживайте кнопку «выбрать» более 3 секунд для освобождения, цифровая трубка мигает, короткое нажатие кнопки «выбрать», значение напряжения увеличивается на один блок, короткое нажатие «Вкл/Выкл» Кнопка значение напряжения уменьшается на один блок. Это может занять несколько раз, чтобы увидеть изменение значения 0.01A. Нажмите и удерживайте кнопку «выбрать» более 3 секунд, чтобы отпустить режим калибровки. Примечание: Калибровка является более точной, когда ток превышает 1 А; Ошибка отображения велика, когда выходной ток меньше 0,05a, И может не отображаться, когда выходной ток менее 10-40 мА.



Посылка включает в себя:

1 шт. USB Регулируемая мощность с корпусом (высокая версия)
