Характеристики

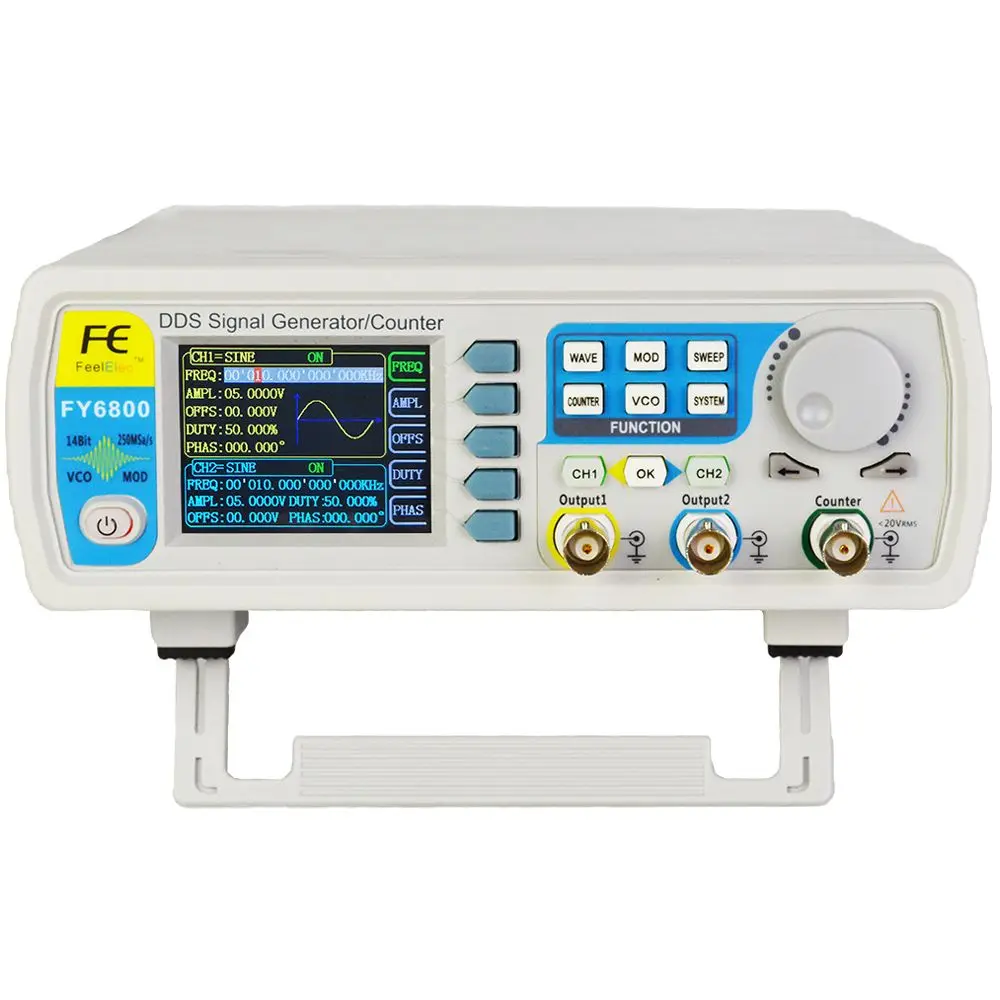

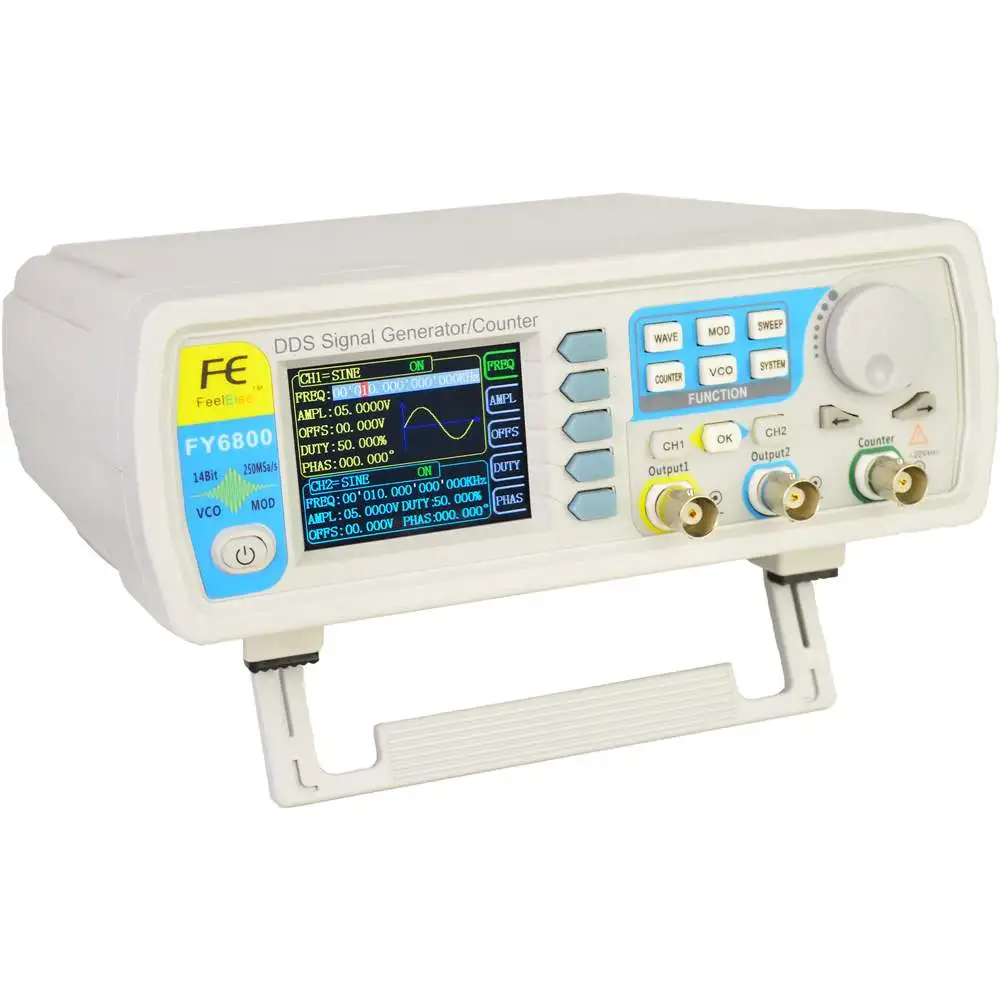

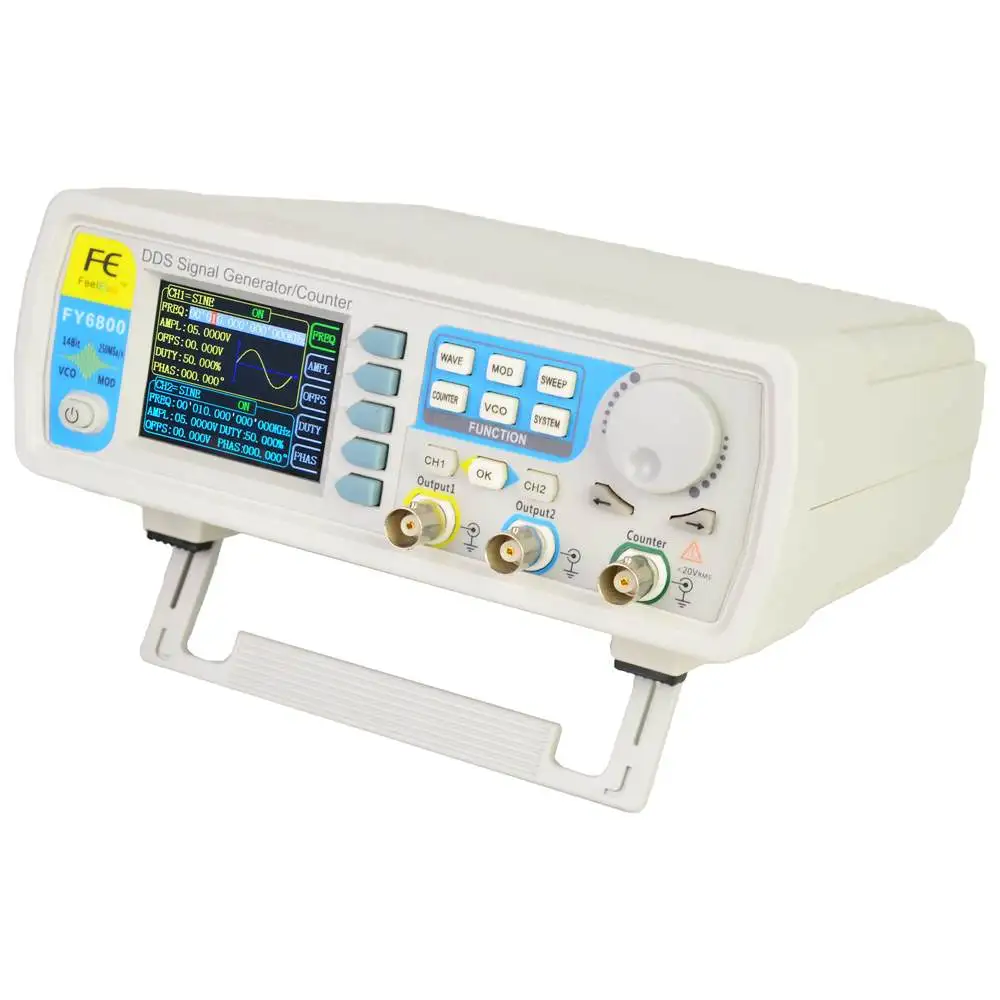

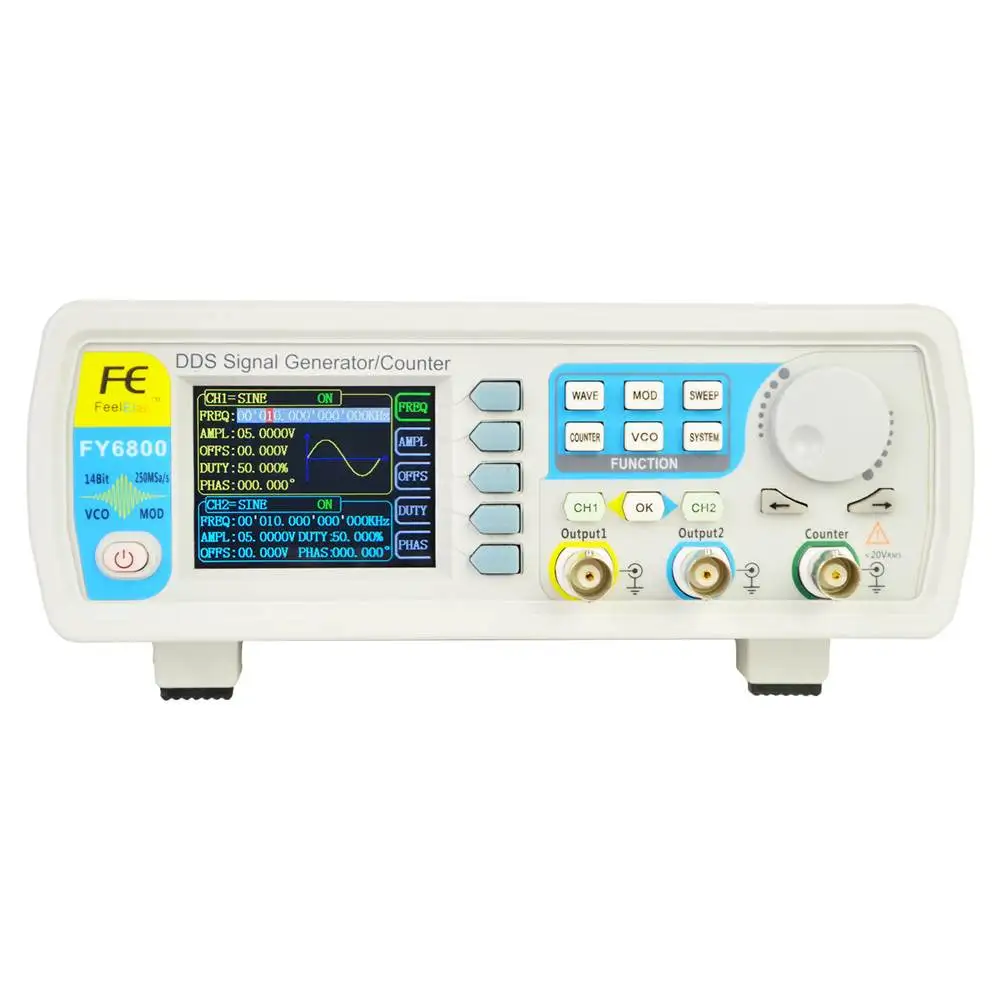

FY6800 двухканальный цифровой генератор сигналов DDS частоты произвольных волновых
Описание товара
Описание:
Двухканальная функция серии FY6800/генератор произвольной формы-это набор функциональных генераторов сигналов,
Генератор произвольной формы, импульсный генератор, аналоговый/цифровой модулятор, VCO, развертки, счетчики и
Частотомер и другие функции высокая производительность, экономически эффективным, мульти-генератор функционального сигнала.
Множество клавиш быстрого доступа и графический пользовательский интерфейс упрощают каждую работу.
Использовать rs не нужно тратить много времени, чтобы узнать и ознакомиться с работой инструмента, вы можете быть квалифицированным использованием.
Для образования, исследований и разработок, производства, тестирования, обслуживания и других отраслей промышленности, чтобы обеспечить новый выбор.
Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений.
Технология поверхностного монтажа улучшает помехи и срок службы.
Из-за связи с обширными пользователями и полного понимания практики пользователей, мы считаем, что пользователи
Спрос как наиболее важный фактор в R & D.
Постоянно инновации и прослушивание предложений пользователей, мы стараемся предложить клиентам лучшие продукты
С более высокой производительностью затрат.
Особенности:
Используйте технологию прямого цифрового синтезатора (DDS) и Обеспечьте стабильные, точные, чистые и низкие сигналы искажений.
Принять ABS пластиковый корпус с дизайном типа стола. Используйте 100-240 В (AC) Широкий диапазон напряжения питания.
Стандартный 3-контактный разъем питания добавляет дорожный защиты.
2,4 дюймов TFT Цвет ЖК-дисплей с 320 × 240 Разрешение, отображение параметров и графикой из двух каналов в одно и то же время.
Прибор использует 14-bit высокоскоростной D/A конвертер чип (5Vpp выход дискретизации погрешность составляет менее 1mV),
250MSA/s частота образцов, 14 бит вертикального разрешения.
Может выводить до 97 групп функций/произвольной формы волны, содержит 33 группы предустановленных форм волны
И 64 группы самостоятельно пользователем определенной формы волны. Предустановленные формы сигнала: синус, квадрат (регулируемый Рабочий цикл),
Импульсы (ширина импульсов и время цикла можно установить точно), треугольник/пандус, CMOS(0 ~ 10 в), четыре канала TTL,
Экстенциальный подъем, экстенциальное падение, шум, ЭКГ, постоянный ток и т. Д.
Позволяет хранить 64 файла данных произвольной формы, каждая из них имеет глубину 8192 точек * 14 бит;
Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
Функция развертки: она может подметать 4 свойства сигналов, включая частоту, амплитуду, смещение и рабочий цикл;
Он имеет линейный и логарифм два развертка типа; 0,01 S ~ 999,99 S Время развертки; Вверх, вниз, и туда и обратно развертки направлениях.
Функция VCO (выход управления напряжением): может быть достигнуто внешним входным сигналом: частота управления напряжением,
Амплитуда управления напряжением, смещение управления напряжением, контроль напряжения рабочего цикла и модуляции шим.
Функция вывода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций.
Он может выводить 1 ~ 1048575 импульсов поездов.
100 м Функция счетчика частоты: он может измерять частоту, период, ширину импульсов и рабочий цикл. Макс.
Частота работоспособной является 100 МГц и мин. Частота работоспособной-0,01 Гц.
Функция счетчика: Он имеет 2 режима измерения соединения, включая соединение постоянного тока и соединение переменного тока.
Эта конструкция может решить проблему неточности соединения переменного тока.
Стандартные двойные полнофункциональные каналы, которые эквивалентны двум независимым генераторам.
Функция синхронизации каналов: поддержка копирования сигналов и копии состояния между каналами.
Поддержка двух или более генераторов сигналов, подключенных для достижения многоканального выхода, максимум
Поддержка 16-канала синхронного вывода, фаза между каждым канал может быть отрегулировано.
Точно Регулировка фаз двух каналов, уточнений может быть 0,01 °.
Минимальное амплитудное разрешение может быть до 1 мВ. Амплитудный диапазон 0 ~ 20Vpp.
Рабочий цикл каждого канала может быть скорректирован независимо 0,01%-99.99%, регулирующее разрешение 0.01%.
-10 В до + 10 В постоянного тока функция смещения. Разрешение 0,001 в.
Функция сохранения: он может сохранить 20 наборов пользовательских параметров и может быть загружен.
Функция связи: все функции могут контролироваться программой ПК и протоколом связи
Открыт для вторичного развития.
Защита от короткого замыкания на выходе: все каналы могут работать более 60 секунд, когда нагрузка коротка.
Обеспечивает мощное программное обеспечение ПК для редактирования сигналов. Он поддерживает Пользовательское изменение формы волны и визуальное
Контроль различных индикаторов параметров.
Можно выбрать нашу серию FYA2000S или усилитель мощности серии FPA1000 для вывода сигнала 20 Вт ~ 100 Вт
DC-10MHz ширина без каких-либо искажений.
Преимущество
1. Пользовательский интерфейс FY6800 отображает параметры и формы сигнала двух каналов одновременно.
Каждая функция имеет отдельный пользовательский интерфейс, различное содержимое будет отображаться при включении различных функций.
2. Аппаратура использует 14-bit высокоскоростной D/A конвертер чип (5Vpp выход дискретизации погрешность составляет менее 1mV),
250MSA/s частота образцов, 14 бит вертикального разрешения.
3. Позволяет хранить 64 файла данных произвольной формы, каждая из них имеет глубину 8192 точек * 14 бит;
4. Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
5. Функция VCO (выход управления напряжением).
6. Выходная амплитуда minimu AM составляет 1 мВ, амплитудное разрешение minimu AM может быть до 1 мВ.
7. Точно Регулировка фаз двух каналов, уточнений может быть 0,01 °.
8. Рабочий цикл каждого канала может регулироваться отдельно. Осаждения могут быть 0.01%.
9. 4 канала TTL Выход.
10. Простое в использовании, мощное программное обеспечение для ПК.
Параметры:
Если не указано, все спецификации могут быть гарантированы, если выполнены следующие два условия.
Генератор прошел Самостоятельная проверка.
Генератор работает непрерывно не менее 30 минут при указанной температуре (18 ℃ ~ 28 ℃).
Все спецификации гарантированы, если они не обозначены «типичными».
Все Частотный диапазон 1μгц (минимальное разрешение может достигать 1μгц на всех частотных диапазонах до
Обеспечивает точность регулировки при высокой частоте. Например,
Он может выводить сигнал 10,000000000001 МГц). Точность ± 20ppm Стабильность ± 1ppm/ 3 часа Характеристик формы волны Осциллограмм Синус, квадрат (рабочий цикл регулируется), импульсы (ширина и цикл импульсов
Время можно установить точно), треугольник/пандус, волнистая Пилообразная волна, CMOS,
Четыре канала TTL, DC, половина волны, полная волна, положительный шаг, обратный шаг,
Положительные показатели, Обратные показатели, Lorenz Pulse, Multitone, Noise, ECG,
Трапециевидный пульс, Синк пульс, узкий пульс, Гаусс белый шум, AM,
FM и другие 64 набора сигналов, определяемых клиентом. Энергонезависимой для хранения Может хранить 64 произвольные формы сигналов, определенные пользователем (8K 14 бит) * 64 Сигналов Длина 8192 точек * 14 бит Частота дискретизации 250MSa/s Вертикальный Разрешение 14 бит Синуса Гармоническое подавление ≥ 50 дбк (<1 МГц); ≥ 45 дбк (1 МГц ~ 20 МГц); Суммарный коэффициент гармонических искажений <0.5% (20 Гц ~ 20 кГц, 0dBm) Квадратной формы Время подъема/падения ≤ 7 НС (VPP<5 В) Выброс ≤ 5% Рабочий цикл 0.01% ~ 99.99% (разрешение 0.01%) Пилообразный сигнал Линейность > 99% (0,01 Гц ~ 10 кГц) Выход характеристики Амплитуда (VPP) Частота вращения ≤ 10 МГц: 1mVpp ~ 20Vpp;
Частота 10 МГц> 20 МГц: 1mVpp ~ 5Vpp; Разрешение 1mV Амплитуда стабильности ± 0.5%/ 5 часов Амплитудно-это действительно плоский экран ± 2.5%(<10 МГц);± 5%(>10 МГц); Сигналов Выход Импеданс 50Ω ± 10% (Типичный) Защита Все каналы могут работать более 60 секунд
Когда нагрузка короткого замыкания. DC офсетная печать Офсетная печать диапазон Frequency≤ 20 МГц: ± 10V; Частоты> 20 МГц: ± 2,5 V; Офсетная печать Разрешение 1mV Фазы Особенности Фазы диапазон 0 ~ 359,99 ° Фазы разрешение 0,01 ° TTLВыход TTL уровень амплитуды > 3Vpp Разветвителя > 8 TTL нагрузка Время подъема/падения ≤ 10ns КМОП-матрицаВыход Низкое электро уровня <0,3 V Высокая электрический уровень 1 В ~ 10 в Время подъема/падения ≤ 18ns Измерение наружных размеров Функция Частота, период, положительная/отрицательная ширина импульсов, рабочий цикл Вход Напряжение диапазон 1Vpp ~ 20Vpp Частотомер Разрешение 0,01 Гц (время ворот = 100S) Диапазон 0,01 Гц ~ 100 МГц Чувствительность Время ворот 3 класса (1S, 10S, 100S)
Регулируемый Счетчик Диапазон 0-4294967295 Соединительная муфта Постоянный ток, переменный ток, Режим работы Руководство по эксплуатации Период Диапазон измерений 5ns ~ 20s DC муфта измерения Импульсов Ширина Диапазон измерений 0ns ~ 20s Разрешение 5ns Рабочий цикл Диапазон (дисплей) 0% ~ 100% Развертки Перевозчик сигнала Синус, квадрат, пандус, произвольный (за исключением постоянного тока) Развертки Тип Линейный или логарифм Развертки направление Вверх, вниз и с круговыми направлениями; Развертки объекты Частота, амплитуда, смещение, рабочий цикл Время развертки 0,01 S ~ 999,99 S/шаг Диапазон настройки Пусковое положение и положение отделки могут быть установлены произвольно. Диапазон развертки В соответствии с решением настройка параметров. ГУН(Регулятор напряжения) Модуляции сигнала
Диапазон входного сигнала 0 ~ 5В ГУН частота сигнала
Диапазон 0-1000 Гц Управления Гун объекта Частота управления напряжением (VCF), контроль напряжения
Амплитуда (VCA),
Контроль напряжения смещение, контроль напряжения Рабочий цикл. ГУН специальная функция Амплитудный модулятор (AM) или частота
Модулировать (FM) внешним аналоговым сигналом. Модуляции Модуляции Тип AM, FM, PM, ASK, FSK, PSK Перевозчик сигнала Синус, квадрат, треугольник, пандус, произвольный
Форма волны (за исключением постоянного тока) АМ Источник света Внутренний (CH2) /внешний (VCO в порту) Модуляции сигналов Синус, квадрат, треугольник, рампа, произвольная форма волны Глубина 0% до 100% Частота модуляции Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц; FM Источник света Внутренний (CH2) /внешний (VCO в порту) Модуляции сигналов Синус, квадрат, треугольник, рампа, произвольная форма волны Частота модуляции Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц; PM Источник света Внутренний (CH2) /внешний (VCO в порту) Модуляции сигналов Синус, квадрат, треугольник, рампа, произвольная форма волны Отклонение фазы От 0 до 360 ° Частота модуляции Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц; Спросить Источник света Внутренний (CH2), внешний (ASK IN Port), руководство Модуляции сигналов Квадрат с 50% рабочим циклом. Ключ частоты 1μHz ~ 10 МГц FSK Источник света Внутренний (CH2), внешний (FSK IN Port), ручной Модуляции сигналов Квадрат с 50% рабочим циклом. Ключ частоты 1μHz ~ 10 МГц PSK Источник света Внутренний (CH2), внешний (PSK в порту), руководство Модуляции сигналов Квадрат с 50% рабочим циклом. Ключ частоты 1μHz ~ 10 МГц Burst Функция Перевозчик сигнала Синус, квадрат, пандус, произвольный (за исключением постоянного тока) Burst рассчитывать 1 ~ 1048575 Источник запуска Ручной, внутренний, внешний (AC/DC) Общие характеристики Дисплей Тип 2,4 дюйма, на тонкопленочных транзисторах на тонкоплёночных транзисторах Цвет Дисплей. Сохранить и нагрузки Количество 20 Позиция От 01 до 20 (01 для значения по умолчанию) Интерфейс Тип USB к последовательному интерфейсу Протокол Режим Comman 'd line,
Предоставление протоколов связи. Общении Скорость 115200bps Мощность Напряжение диапазон AC100V ~ 240V Technic SMD, LSI, надежный и прочный Зуммер Можно включить/выключить, установив. Управление Кнопки и ручка непрерывно. Защита окружающей среды Темп. : 0 ~ 40 ℃, влажность: <80% Размеры 200 мм * 190 мм * 90 мм (Д * Ш * В) Вес 1000 г Посылка Размеры 25 см * 21 см * 10 см (Д * Ш * В) Посылка Вес 1 кг (основной двигатель, аксессуары и упаковочные материалы)

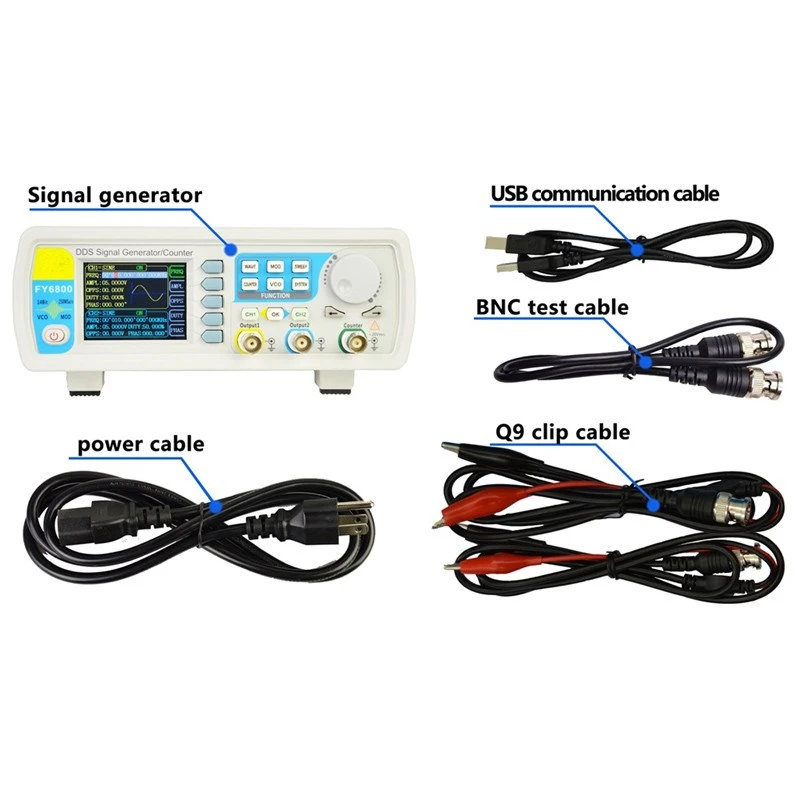

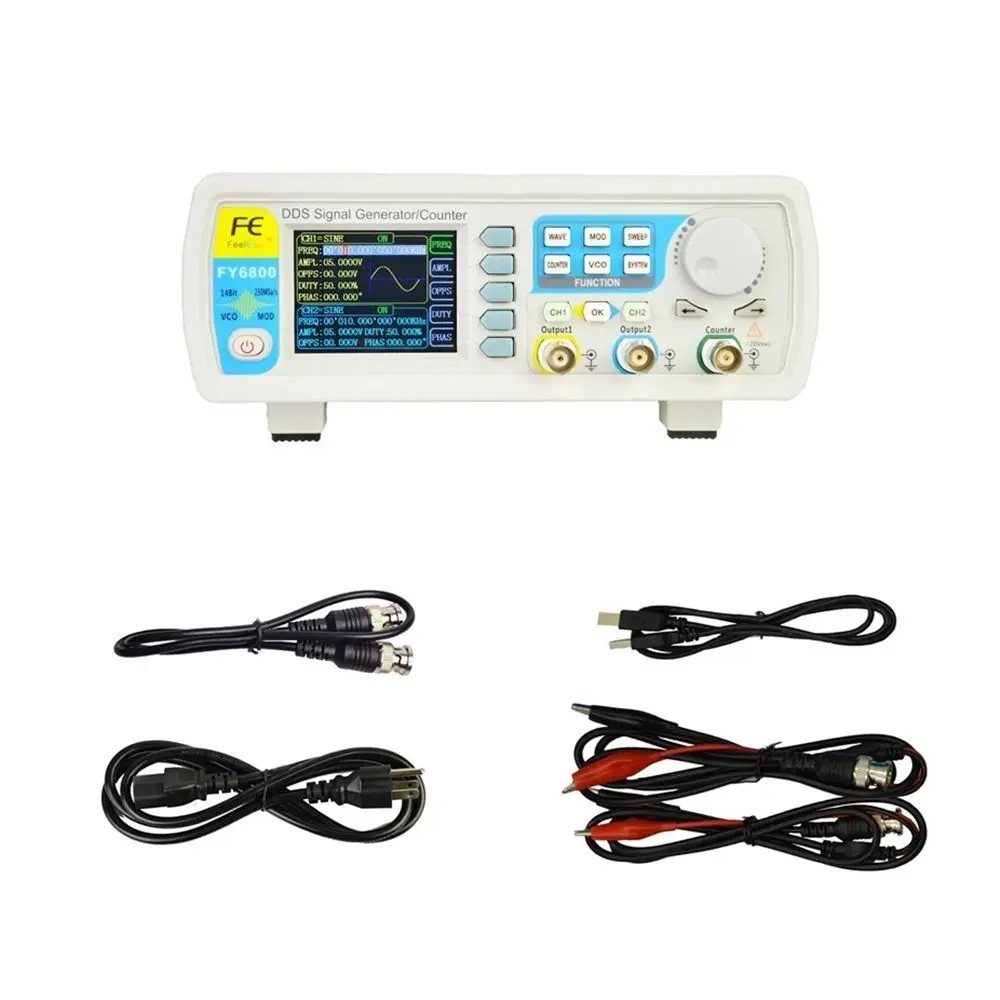

Посылка includeds:
1 x FY6800 DDS генератор сигналов (FY6800-30M/FY6800-60M на выбор ~)
1 х Кабель питания
1 х USB кабель для передачи данных
2 x Кабель BNC-Clip (выходной кабель сигнала)
1 x BNC-BNC кабель (выходной кабель сигнала)
1 гарантийный талон

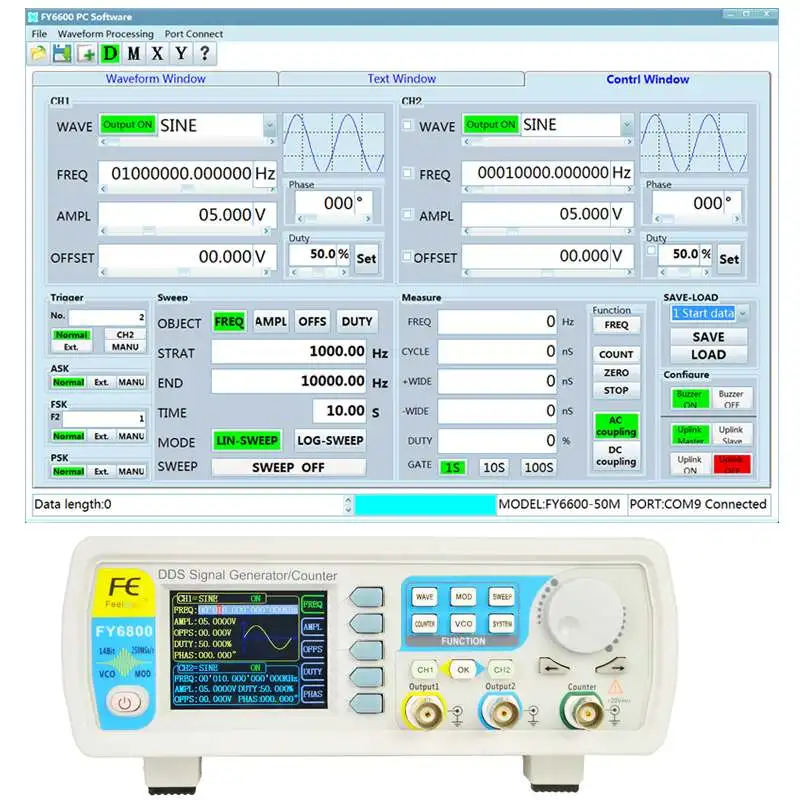

Генератор сигналов серии FY6800 может не только использоваться самостоятельно, но и через последовательный порт управления,

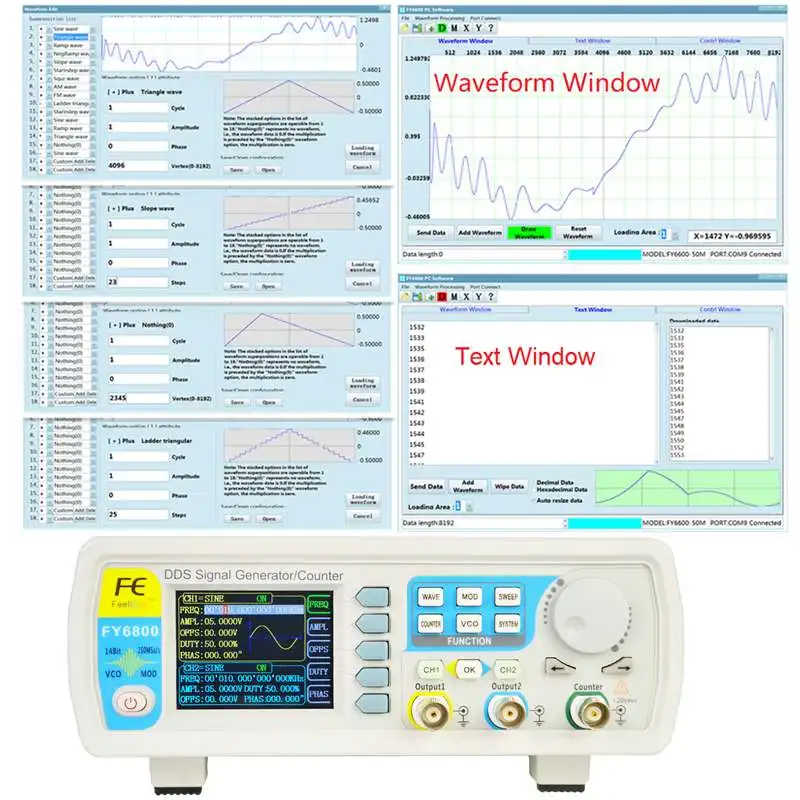

Открытый протокол связи, ПК программное обеспечение бесплатно. Программное обеспечение имеет функцию windows
Окно формы волны, текстовое окно и Окно управления, а также простой и понятный интерфейс работы
Значительно улучшает работу пользователя.
Управление окнаВсе функциональные операции интуитивно понятный дисплей в программном интерфейсе, что позволяет пользователям интуитивно понятный
И быстрой регулировки инструмент функция параметры, значительно повышает удобство использования прибора.
Окно формы волны и текстовое окно имеют мощную функцию редактирования формы волны, может достигать 18 различных
Параметры суперположения и модуляции любой формы волны. Шаг волны количество шагов может быть произвольно
Установка между 2 - 4096; Положение вершины треугольной волны может быть установлено для реализации волн пандуса с различными наклонами.
На следующем рисунке показана произвольная форма волны Ручной окраски, прибор может поддерживать до
8192*14 бит произвольной формы, может эффективно восстановить больше деталей формы волны, особенно для медицинских
И техническое обслуживание автомобилей в области требуемого моделирования сигнала.
