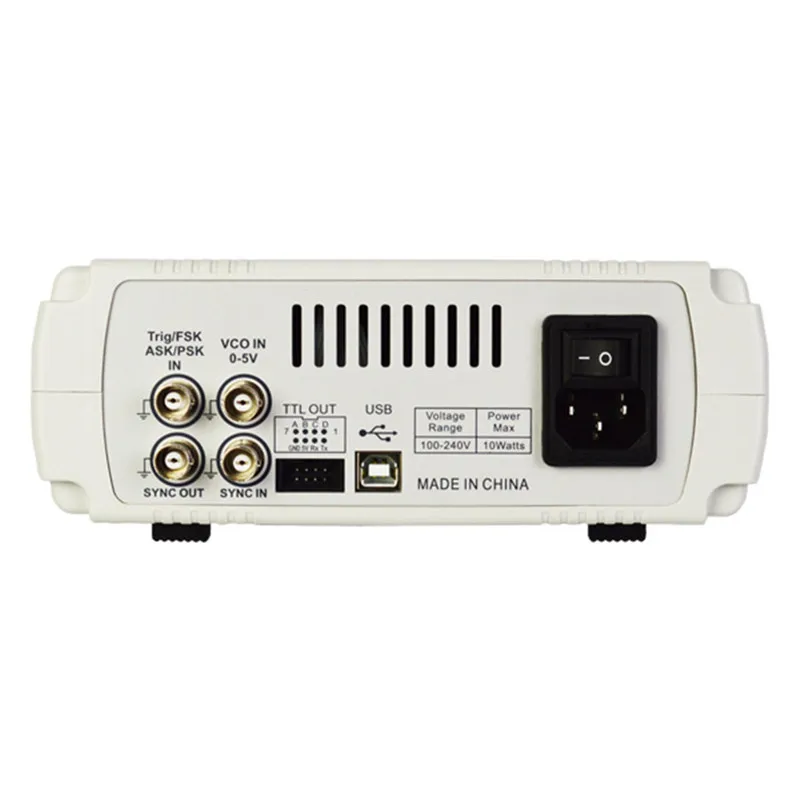

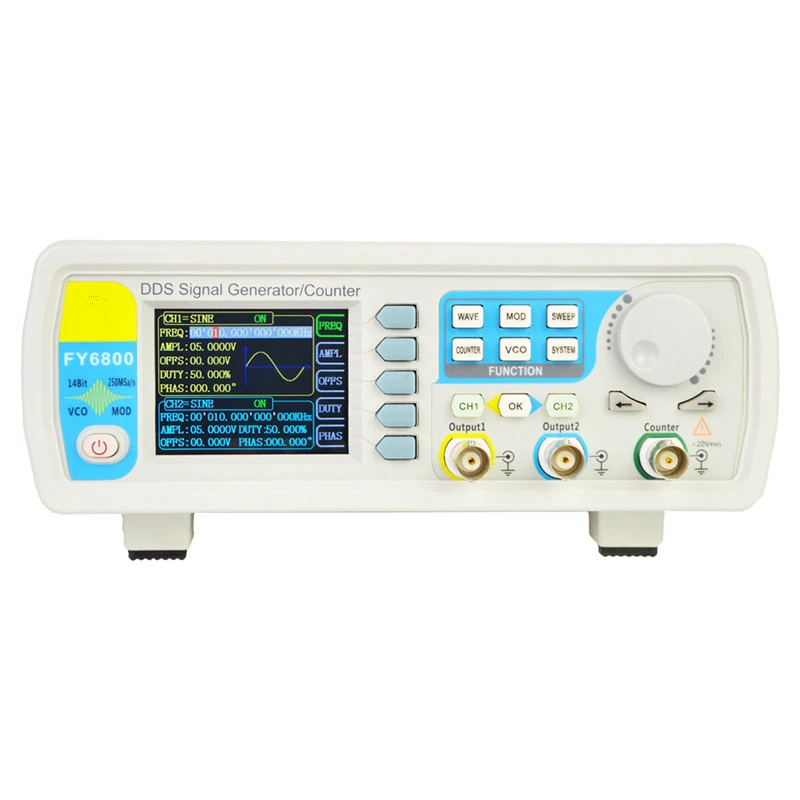

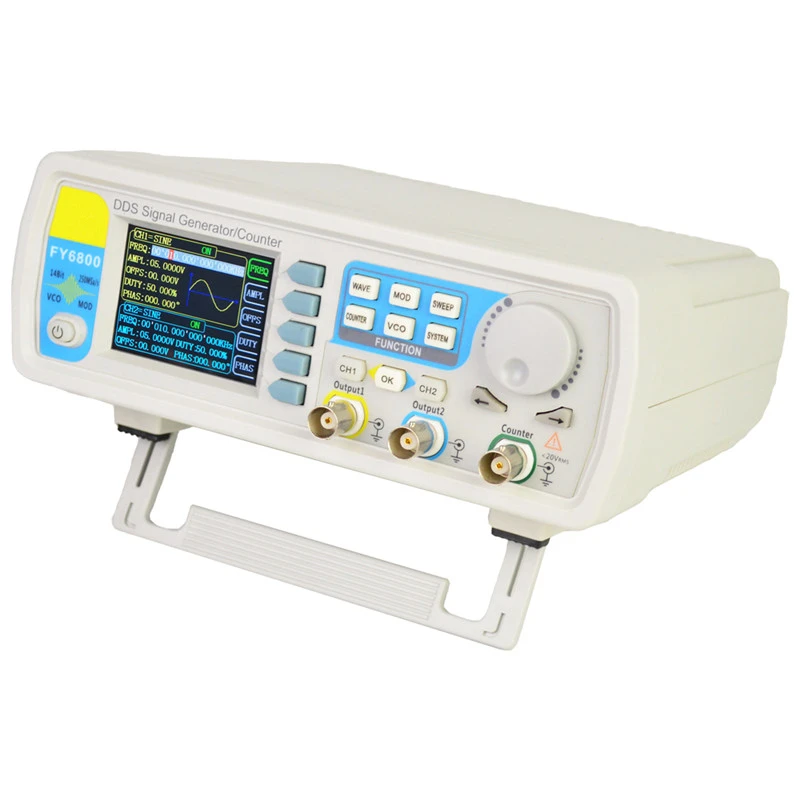

DANIU FY6800 2 канальный DDS генератор сигналов произвольной формы 14 бит 250MSa/s

Описание:

Двухканальная функция серии FY6800/генератор произвольной формы-это набор функциональных генераторов сигналов, генератор произвольной формы, импульсный генератор, аналоговый/цифровой модулятор, VCO, Sweep, счетчики и частотный метр и другие функции в высокой производительности, экономичный, многофункциональный генератор сигналов.
Множество клавиш быстрого доступа и графический пользовательский интерфейс упрощают каждую работу.
Пользователи не должны тратить много времени на обучение и знакомство с работой инструмента, вы можете быть опытными.
Для образования, исследований и разработок, производства, тестирования, обслуживания и других отраслей промышленности, чтобы обеспечить новый выбор.
Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений.
Технология поверхностного монтажа улучшает помехи и срок службы.
Из-за связи с обширными пользователями и полного понимания практики пользователей, мы рассматриваем требования пользователей как наиболее важный фактор в R & D.
Постоянно Внедряя инновации и прослушивая предложения пользователей, мы стараемся предлагать клиентам лучшие продукты с более высокой производительностью затрат.

Особенности: Используйте технологию прямого цифрового синтезатора (DDS) и Обеспечьте стабильные, точные, чистые и низкие сигналы искажений. Принять ABS пластиковый корпус с дизайном типа стола. Используйте 100-240 В (AC) Широкий диапазон напряжения питания. Стандартный 3-контактный разъем питания обеспечивает защиту от заземления. 2,4-дюймовый TFT цветной ЖК-дисплей с разрешением 320 × 240, отображение параметров и графики двух каналов одновременно. В приборе используется 14-битный высокоскоростной чип конвертера D/A (погрешность в выходе 5Vpp составляет менее 1МВ), частота образцов 250MSa/s, 14-битное вертикальное разрешение. Может выводить до 97 групп функций/произвольной формы, содержит 33 группы предустановленных форм сигналов и 64 группы пользовательских форм сигналов. Предустановленные формы сигнала: синус, квадрат (рабочий цикл регулируется), импульсный-(ширина импульса и время цикла можно установить точно), треугольник/пандус, CMOS (0 ~ 10 в), четыре канала TTL, экстенциальный подъем, экстенциальное падение, шум, ЭКГ, постоянный ток и т. Д. Позволяет хранить 64 файла данных произвольной формы, каждая из них имеет глубину 8192 точек * 14 бит; Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции. Функция развертки: он может подметать 4 свойства сигналов, включая частоту, амплитуду, смещение и рабочий цикл; он имеет линейный и логарифмический два типа развертки; 0,01 S ~ 999,99 S Время развертки; вверх, вниз и в круглую сторону. Функция VCO (выход управления напряжением): может быть достигнуто внешним входным сигналом: частота управления напряжением, амплитуда управления напряжением, смещение управления напряжением, цикл управления напряжением и модуляции шим. Функция вывода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсов. 100 м Функция счетчика частоты: он может измерять частоту, период, ширину импульса и рабочий цикл. Макс. Рабочая частота составляет 100 МГц и мин. Рабочая частота составляет 0,01 Гц. Функция счетчика: Он имеет 2 режима измерения соединения, включая соединение постоянного тока и соединение переменного тока. Эта конструкция может решить проблему неточности соединения переменного тока. Стандартные двойные полнофункциональные каналы, которые эквивалентны двум независимым генераторам. Функция синхронизации каналов: поддержка копирования сигналов и копии состояния между каналами. Поддержка двух или более генераторов сигналов, подключенных для достижения многоканального выхода, максимальная поддержка 16-канального синхронного выхода, фаза между каждым каналом может быть скорректирована. Точно Отрегулируйте фазы двух каналов, точность-может быть 0,01 °. Минимальное амплитудное разрешение может быть до 1 мВ. Амплитудный диапазон 0 ~ 20Vpp. Рабочий цикл каждого канала может быть скорректирован независимо 0,01%-99.99%, регулирующее разрешение 0.01%. -10 В до + 10 В постоянного тока функция смещения. Разрешение 0,001 в. Функция сохранения: он может сохранить 20 наборов пользовательских параметров и может быть загружен. Функция связи: все функции могут контролироваться программой ПК, а Протокол связи открыт для вторичного развития. Выходная защита от короткого замыкания: все каналы могут работать более 60 секунд, когда нагрузка коротка. Обеспечивает мощное программное обеспечение ПК для редактирования сигналов. Он поддерживает Пользовательское изменение формы волны и визуальное управление различными индикаторами параметров. Можно выбрать нашу серию FYA2000S или усилитель мощности серии FPA1000 для вывода сигнала 20 Вт ~ 100 Вт в ширину DC-10MHz без каких-либо искажений.
Преимущество

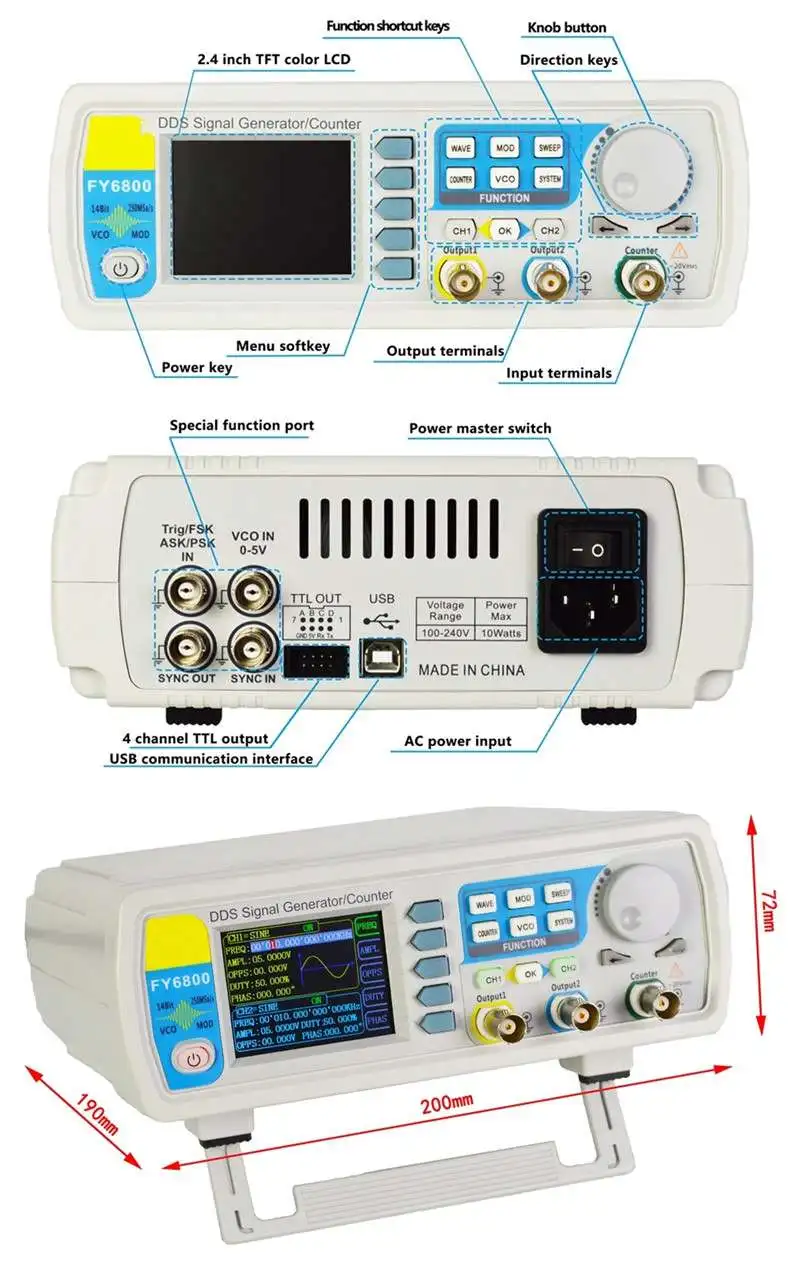

1. Пользовательский интерфейс FY6800 отображает параметры и формы сигнала двух каналов одновременно. Каждая функция имеет отдельный пользовательский интерфейс, различное содержимое будет отображаться при включении различных функций.
2. В приборе используется 14-битный высокоскоростной чип конвертера D/A (погрешность в выходе 5Vpp составляет менее 1МВ), частота образцов 250MSa/s, 14 битов вертикального разрешения.
3. Позволяет хранить 64 файла данных произвольной формы, каждая из них имеет глубину 8192 точек * 14 бит;
4. Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
5. Функция VCO (выход управления напряжением).
6. Выходная амплитуда minimu AM составляет 1 мВ, амплитудное разрешение minimu AM может быть до 1 мВ.
7. Точно Отрегулируйте фазы двух каналов, точность может быть 0,01 °.
8. Рабочий цикл каждого канала может регулироваться отдельно. Точность-может быть 0.01%.
9. 4-канальный TTL выход.
10. Простое в использовании, мощное программное обеспечение для ПК.


Спецификация:
Если не указано, все спецификации могут быть гарантированы, если выполнены следующие два условия.
Генератор прошел самопроверку.
Генератор работает непрерывно не менее 30 минут при указанной температуре (18 ℃ ~ 28 ℃).
Все спецификации гарантированы, если они не обозначены «типичными».
  Частота Модель FY6800-30M FY6800-60M Синус 0 ~ 30 МГц 0 ~ 60 МГц Квадратный 0 ~ 20 МГц 0 ~ 25 МГц Пандус, треугольник 0 ~ 10 МГц 0 ~ 10 МГц Импульсы 0 ~ 10 МГц 0 ~ 10 МГц TTL/CMOS 0 ~ 20 МГц 0 ~ 20 МГц Произвольная форма волны 0 ~ 10 МГц 0 ~ 10 МГц Minimu'm pulse-width 20ns (все модели импульсной волны minimu'm ширина может достигать 20ns) Минимальное разрешение на всех частотных диапазонах 1μгц (минимальное разрешение может достигать 1μгц на всех частотных диапазонах, чтобы обеспечить точность регулировки при высокой частоте. Например, он может выводить сигнал 10,000000000001 МГц). Точность ± 20 ppm Стабильность ± 1 ppm/3 часа Характеристики формы волны Формы волны Синус, квадрат (рабочий цикл регулируется), импульсы (ширина импульса и время цикла можно установить точно), треугольник/пандус, Пилообразная волна, CMOS, четыре канала TTL, DC, полуволна, полная волна, положительная ступень, обратная ступень, положительная ступень, обратная сила, пульс Лоренца, мультитон, шум, ЭКГ, Трапециевидный пульс, Синк пульс, узкий пульс, Гаусс белый шум, AM, FM и другие 64 набора клиентской формы сигнала. Нелетучее хранилище Может хранить 64 произвольные формы сигналов, определенные пользователем (8 K 14 бит) * 64 Длина волны 8192 точек * 14 бит Частота дискретизации 250MSa/s Вертикальное разрешение 14 бит Синус Гармоническое подавление ≥ 50 дбк (<1 МГц); ≥ 45 дбк (1 МГц ~ 20 МГц); Полное гармоническое искажение <0.5% (20 Гц ~ 20 кГц, 0dBm) Квадратный Время подъема/падения ≤ 7 НС (VPP <5 В) Overshoot ≤ 5% Рабочий цикл 0.01% ~ 99.99% (разрешение 0.01%) Пилообразная волна Линейность > 99% (0,01 Гц ~ 10 кГц) Характеристики выхода Амплитуда (VPP) 10 МГц
Частота вращения ≤ 10 МГц: 1 mVpp ~ 20 Vpp; Частота> 20 МГц: 1 mVpp ~ 5Vpp; Разрешение 1МВ Амплитудная стабильность ± 0.5%/5 часов Амплитудная плоскостность ± 2.5% (<10 МГц); ± 5% (> 10 МГц); Сигнал на выходе Сопротивление 50Ω ± 10% (Типичный) Защита Все каналы могут работать более 60 секунд, когда нагрузка коротка. Смещение постоянного тока Диапазон смещения Частота частот ≤ 20 МГц: ± 10 В; Частота> 20 МГц: ± 2,5 В; Офсетное разрешение 1МВ Фазовая характеристика Диапазон фаз 0 ~ 359,99 ° Разрешение фазы 0,01 ° TTL выход Амплитуда уровня TTL > 3Vpp Вентилятор > 8 TTL нагрузка Время подъема/падения ≤ 10 нс Выход CMOS Низкий электрический уровень <0,3 в Высокий Электрический уровень 1 В ~ 10 в Время подъема/падения ≤ 18 нс Внешние измерения Функция Частота, период, положительная/отрицательная ширина импульса, рабочий цикл Диапазон входного напряжения 1Vpp ~ 20Vpp Измеритель частоты Разрешение 0,01 Гц (время ворот = 100 с) Диапазон 0,01 Гц ~ 100 МГц Чувствительность Время ворот 3 класса (1 S, 10 S, 100 S) регулируется Счетчик Диапазон 0-4294967295 Муфта DC, AC Рабочий режим Руководство по эксплуатации Период Диапазон измерения 5ns ~ 20 s Измерение соединения постоянного тока Ширина импульса Диапазон измерения 0ns ~ 20 s Разрешение 5ns Рабочий цикл Диапазон (дисплей) 0% ~ 100% Развертка Несущая Форма волны Синус, квадрат, пандус, произвольный (за исключением постоянного тока) Тип развертки Линейный или логарифм Направление развертки Вверх, вниз и с круговыми направлениями; Развертки объектов Частота, амплитуда, смещение, рабочий цикл Время подметания 0,01 S ~ 999,99 S/шаг Диапазон установки Пусковое положение и положение отделки могут быть установлены произвольно. Диапазон развертки Определяется параметрами. VCO(Выход управления напряжением) Диапазон модуляции сигнала на вход 0 ~ 5 В Частотный диапазон сигнала VCO 0-1000 Гц Объект управления VCO Частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение управления напряжением, цикл управления напряжением. Специальная функция VCO Может амплитудный модулировать (AM) или частотный модулировать (FM) внешним аналоговым сигналом. Модуляция Тип модуляции AM, FM, PM, ASK, FSK, PSK Несущая Форма волны Синус, квадрат, треугольник, рампа, произвольная форма волны (за исключением постоянного тока) AM Источник Внутренний (CH2)/внешний (VCO в порту) Модулирующая Форма волны Синус, квадрат, треугольник, рампа, произвольная форма волны Глубина От 0% до 100% Модулирующая частота Внутренний: 1μгц ~ 1 МГц; внешний: 1μгц ~ 2 кГц; FM Источник Внутренний (CH2)/внешний (VCO в порту) Модулирующая Форма волны Синус, квадрат, треугольник, рампа, произвольная форма волны Модулирующая частота Внутренний: 1μгц ~ 1 МГц; внешний: 1μгц ~ 2 кГц; PM Источник Внутренний (CH2)/внешний (VCO в порту) Модулирующая Форма волны Синус, квадрат, треугольник, рампа, произвольная форма волны Фазовое отклонение От 0 до 360 ° Модулирующая частота Внутренний: 1μгц ~ 1 МГц; внешний: 1μгц ~ 2 кГц; Спросить Источник Внутренний (CH2), внешний (ASK IN Port), руководство Модулирующая Форма волны Квадрат с 50% рабочим циклом. Частота ключа 1μгц ~ 10 МГц ФСК Источник Внутренний (CH2), внешний (FSK IN Port), ручной Модулирующая Форма волны Квадрат с 50% рабочим циклом. Частота ключа 1μгц ~ 10 МГц ПСК Источник Внутренний (CH2), внешний (PSK в порту), руководство Модулирующая Форма волны Квадрат с 50% рабочим циклом. Частота ключа 1μгц ~ 10 МГц Функция Burst Несущая Форма волны Синус, квадрат, пандус, произвольный (за исключением постоянного тока) Количество разрывов 1 ~ 1048575 Источник запуска Ручной, внутренний, внешний (AC/DC) Общие характеристики Дисплей Тип 2,4 дюйма, цветной дисплей TFT. Сохранение и загрузка Количество 20 Положение От 01 до 20 (01 для значения по умолчанию) Интерфейс Тип USB к последовательному интерфейсу Протокол Режим Comman 'd line обеспечивает протоколы связи. Скорость общения 115200bps Мощность Диапазон напряжения AC100V ~ 240 V Техника SMD, LSI, надежный и прочный Зуммер Можно включить/выключить, установив. Эксплуатация Кнопки и ручка непрерывно. Окружающая среда Температура. : 0 ~ 40 ℃, влажность: <80% Размер 200 мм * 190 мм * 90 мм (Д * Ш * В) Вес 1000 г Размер упаковки 25 см * 21 см * 10 см (Д * Ш * В) Вес упаковки 1 кг (основной двигатель, аксессуары и упаковочные материалы)
В комплект входит:

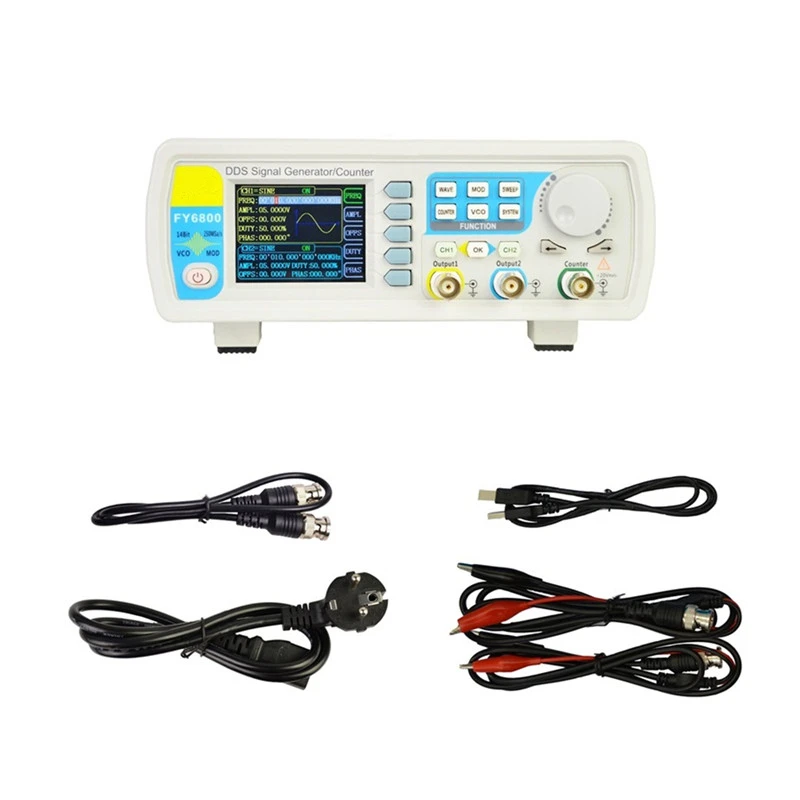

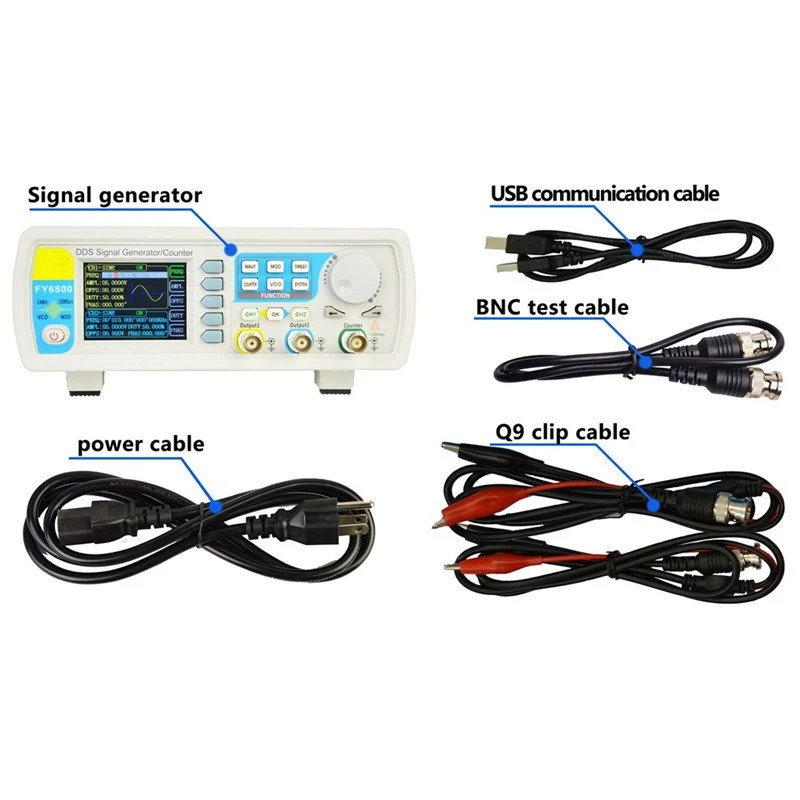

1 x FY6800 DDS генератор сигналов (FY6800-30M/FY6800-60M на выбор ~) 1 х Кабель питания 1 х USB кабель для передачи данных 2 x Кабель BNC-Clip (выходной кабель сигнала) 1 x BNC-BNC кабель (выходной кабель сигнала) 1 гарантийный талон
Генератор сигналов серии FY6800 может не только использоваться самостоятельно, но и через Управление последовательным портом, открытый протокол связи, программное обеспечение ПК бесплатно. Программное обеспечение имеет функциональные окна формы волны, текстовое окно и Окно управления, а простой и понятный интерфейс работы значительно улучшает пользовательский опыт работы.

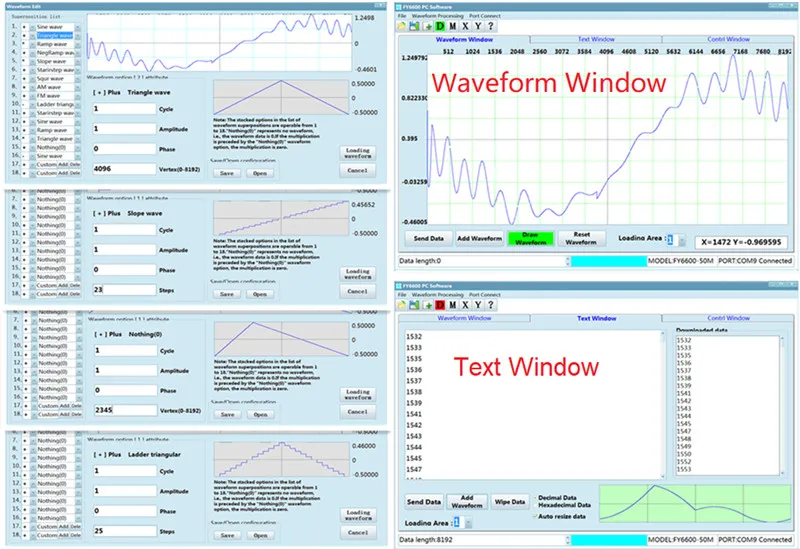

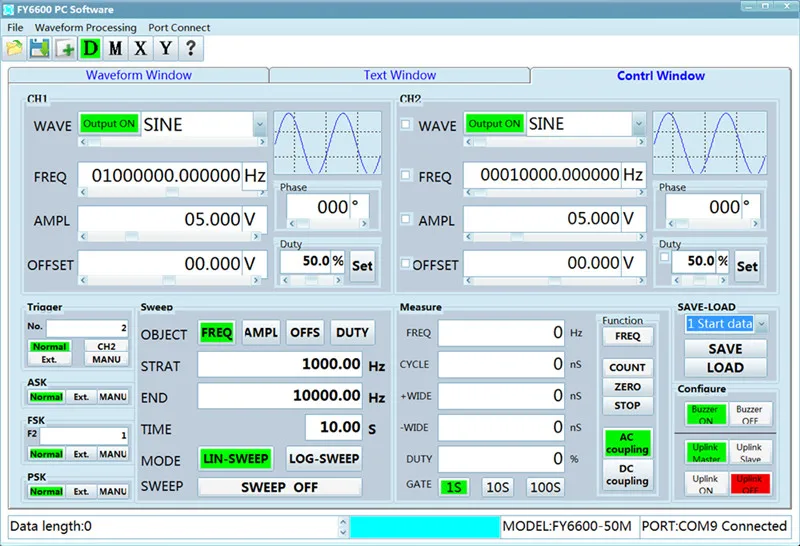

Окно управленияВсе функциональные операции интуитивно понятный дисплей в программном интерфейсе, позволяя пользователям интуитивно понятной и быстрой регулировки параметров функции инструмента, значительно улучшить простоту использования инструмента.


Окно формы волны и текстовое окно имеют мощную функцию редактирования формы волны, может достигать 18 различных параметров любого суперположения и модуляции формы волны. Шаг волны количество шагов может быть произвольно установлен между 2-4096; треугольные волны вершины положения могут быть установлены для реализации пандуса волны с различными наклонами.

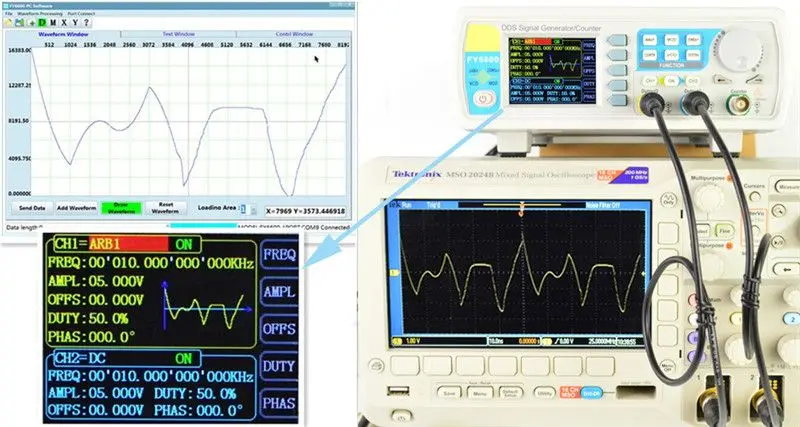

На следующем рисунке показана ручная роспись произвольной формы волны, прибор может поддерживать до 8192*14 бит произвольной формы, может эффективно восстанавливать больше деталей формы волны, особенно для медицинского и автомобильного обслуживания в области требуемого моделирования сигнала.
