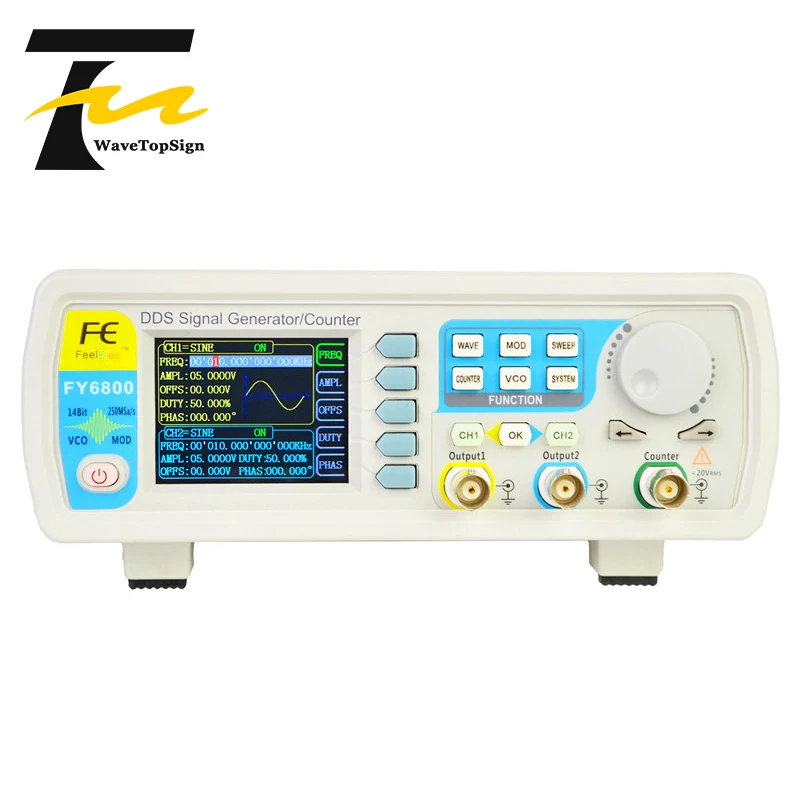

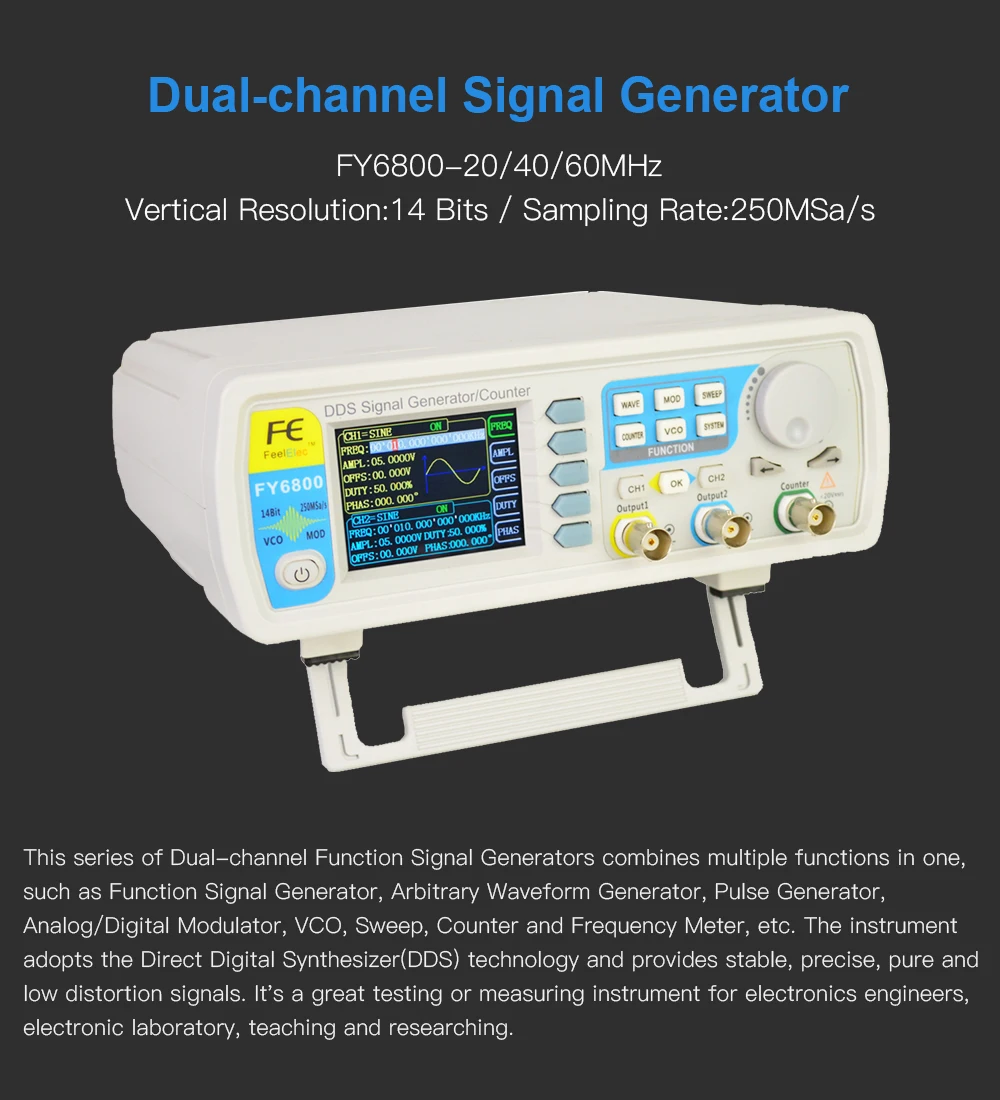

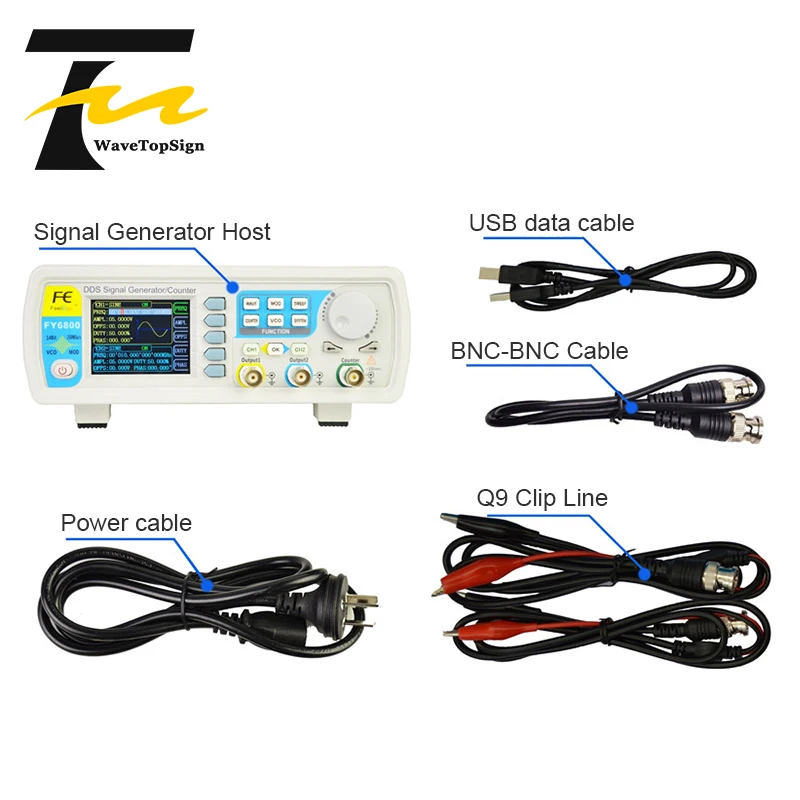

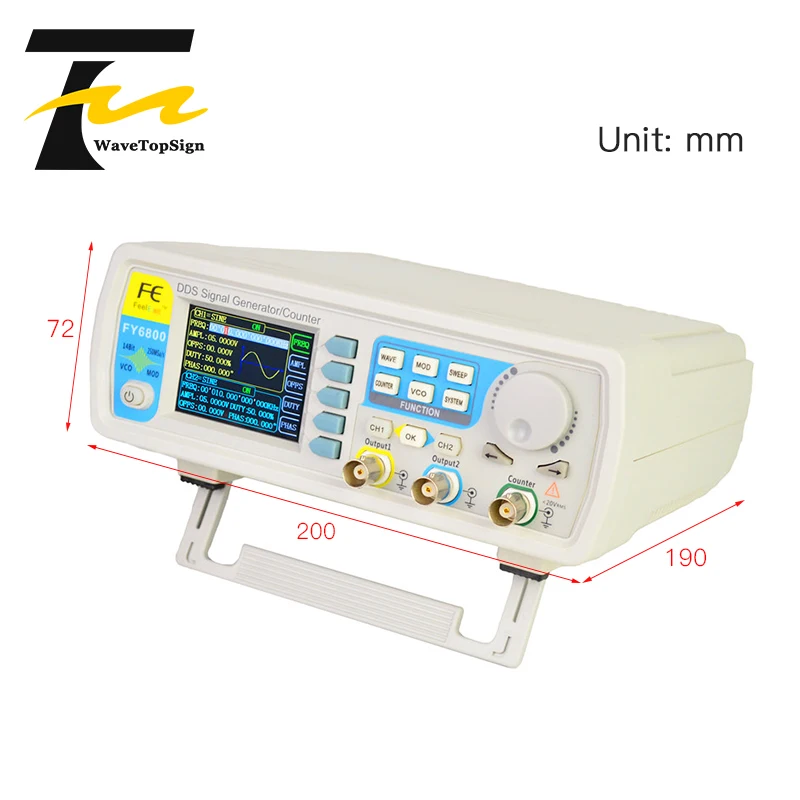

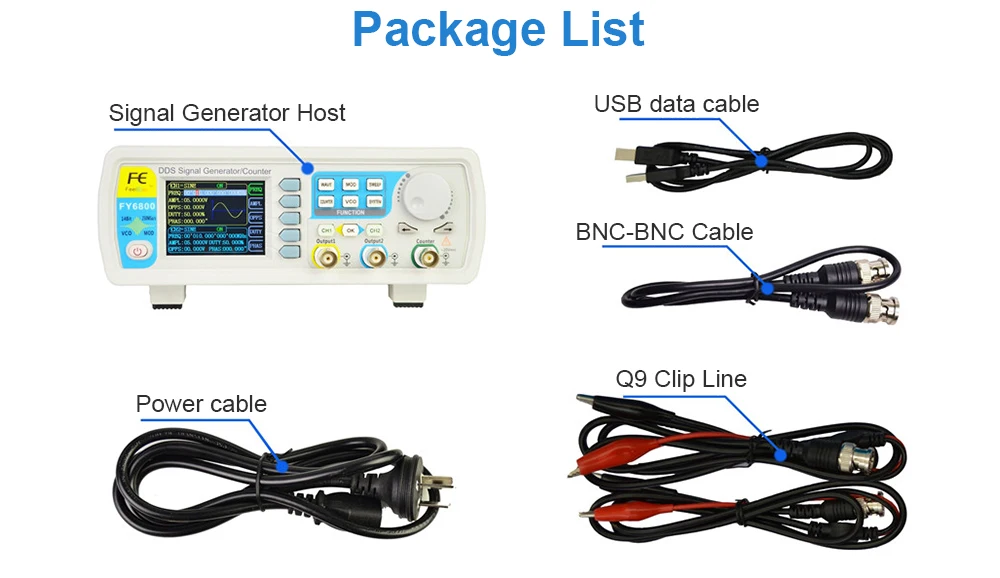

FY6800 20/40/60 МГц DDS двухканальный Функция генератор сигналов произвольной 250MSa/s 14 бит

FY6800 20/40/60 МГц DDS двухканальный Функция генератор сигналов произвольной 250MSa/s 14 бит

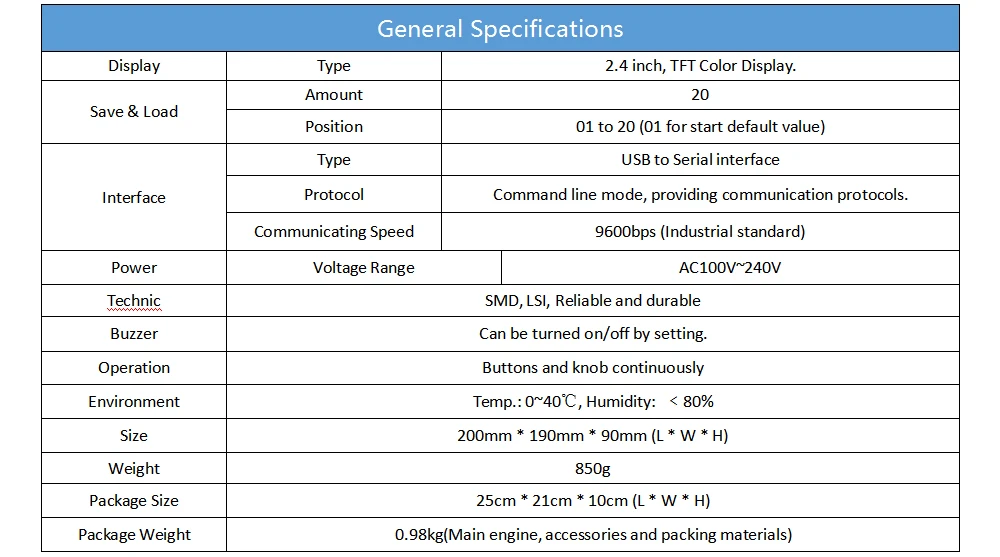

Особенности:

1) принять технологию прямого цифрового синтезатора (DDS) И обеспечивают стабильные, точные, чистые и низкие искажения сигналов.

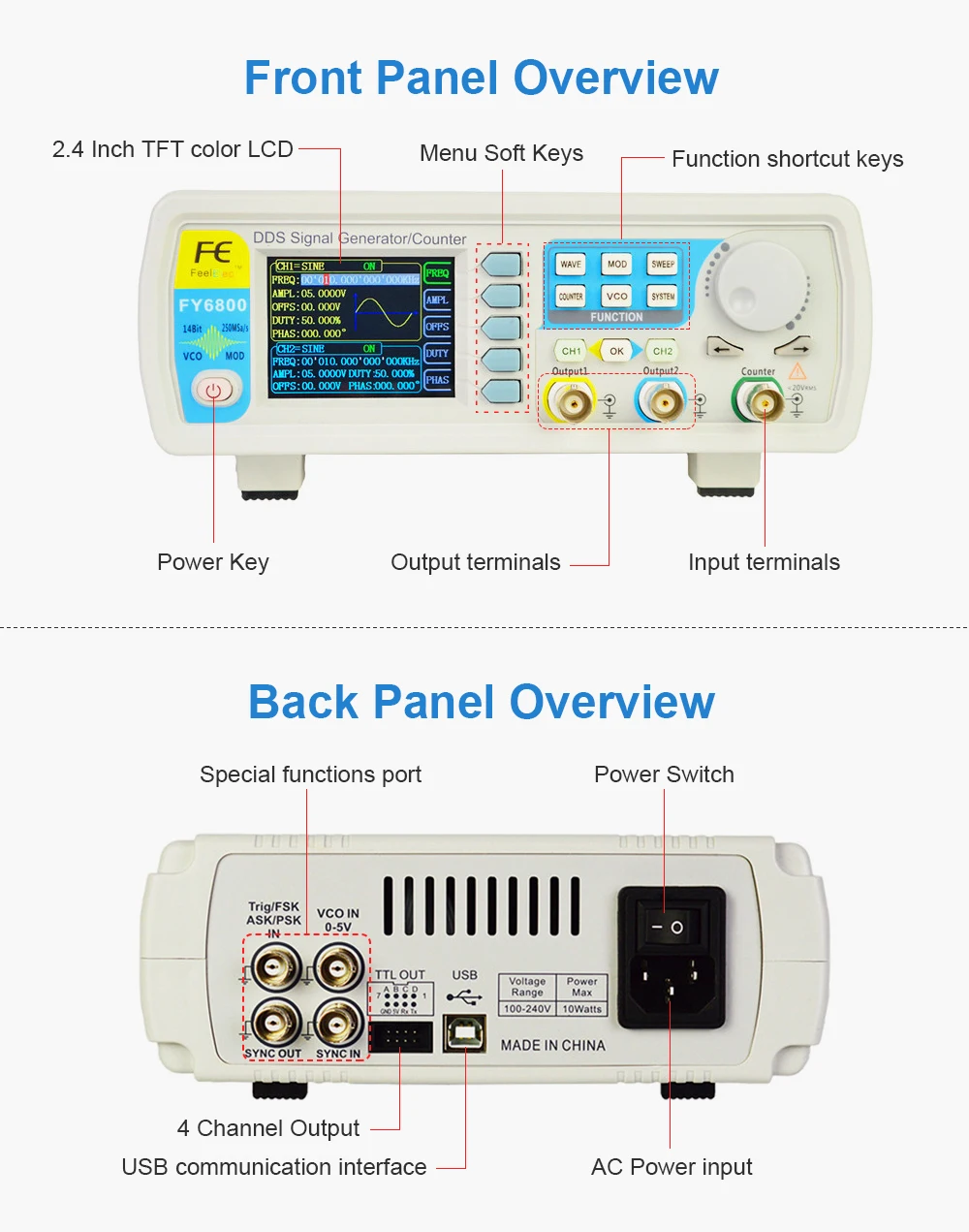

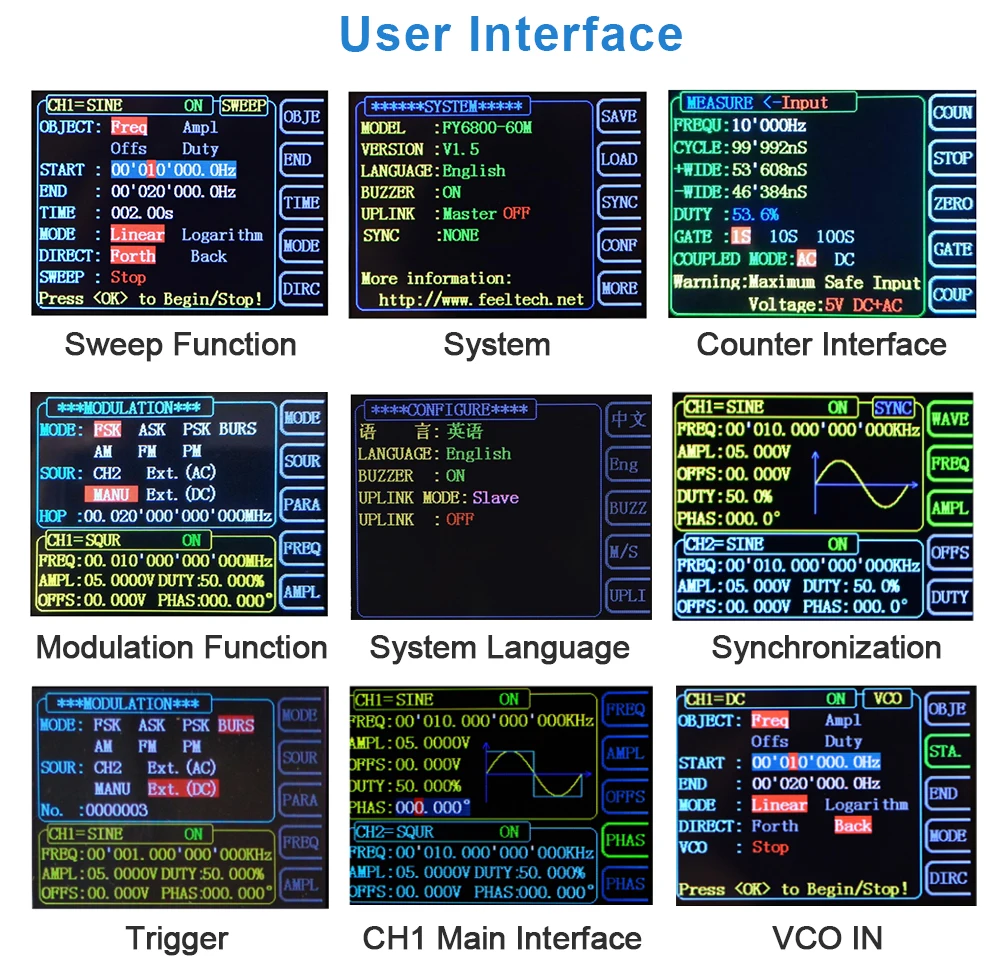

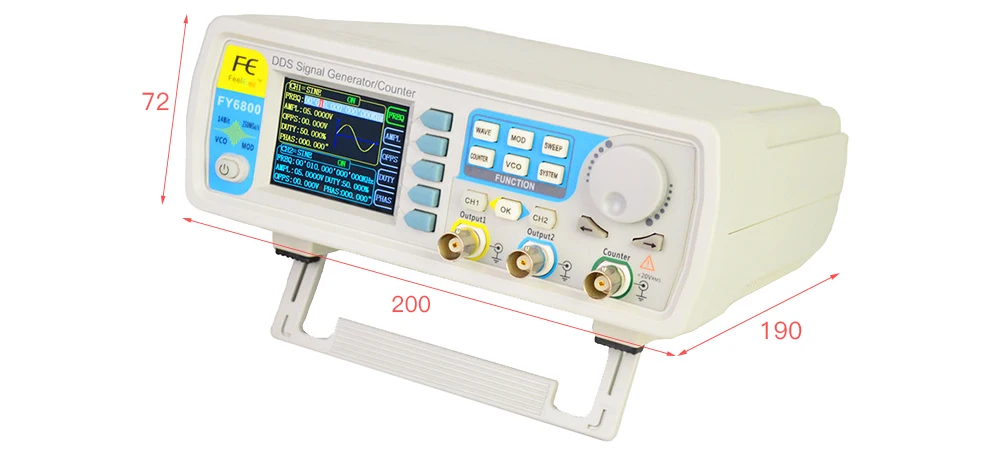

2) 2,4 дюймовый TFT цветной ЖК-дисплей с разрешением 320*240, Одновременно отображать параметры и графику CH1 и CH2.

3) Используйте Мягкие силиконовые клавиши Вместо традиционных патч-ключей, более долгий срок службы и более комфортное управление прибором.

4) Используйте 14-битный высокоскоростной преобразователь D/A (погрешность квантования на выходе 5Vpp составляет менее 1 мВ), частота дискретизации 250MSa/s и разрешение по вертикали 14 бит.

5) может выводить до 98 групп функций/произвольной формы волны: 34 группы заданной формы волны и 64 группы заданной пользователем формы волны.

6) позволяет хранить 64 файла данных произвольной формы, Каждая глубина хранения формы волны составляет 8192 точек * 14 бит.

7) Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.

8) функция развертки: Функции линейной развертки и логарифмической развертки; Время развертки 0,01 s-999,99 s; направления развертки вверх, вниз и обратно.

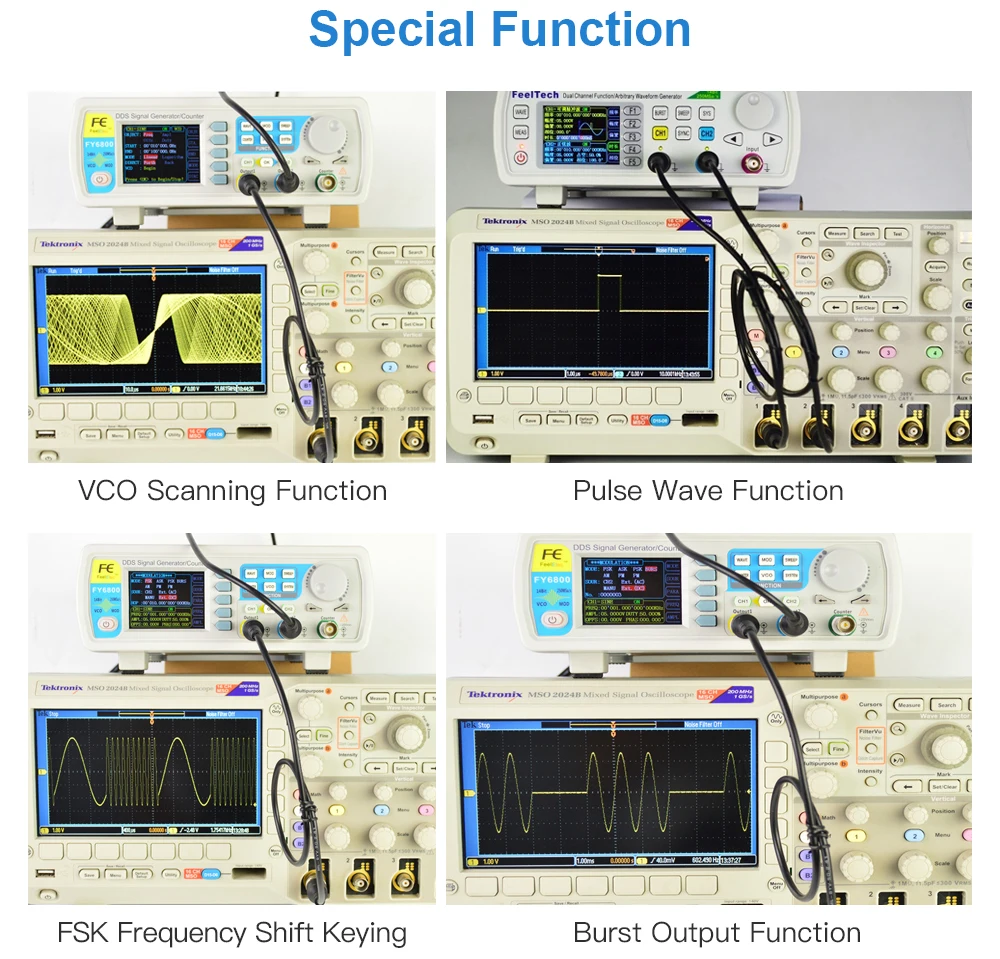

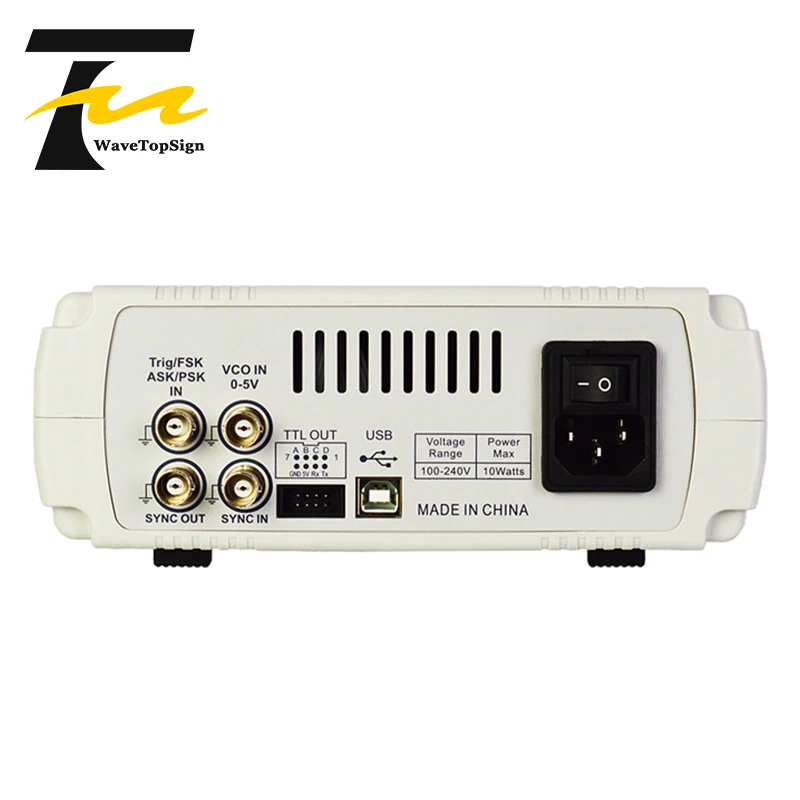

9) функция VCO (выход контроля напряжения): Поддержка функции контроля напряжения VCO (например, управляемый осциллятор напряжения).

10) функция серийного вывода: Есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсных поездов.

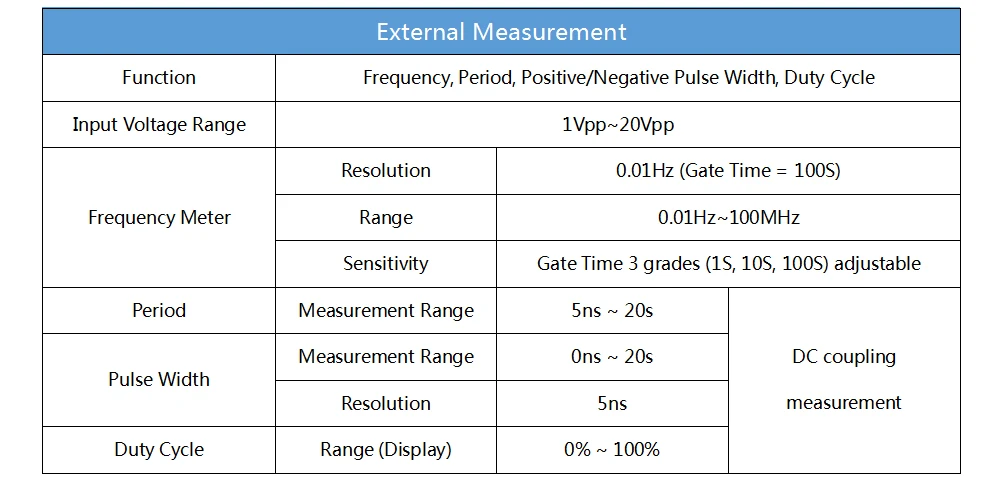

11) функция частотомера: Макс. Рабочая частота 100 МГц, а минимальная рабочая частота 0,01 Гц.

12) Функция счетчика: 2 режима измерения муфты, включая соединение постоянного тока и соединение переменного тока.

13) Поддержка два или более генераторы сигналов произвольной формы подключен к достижению многоканальный выход, максимальный Поддержка 16-канальный синхронный выход.

14) полностью независимый двухканальный выход, синхронизация работы между каналами.

15) Диапазон регулировки фаз двух каналов составляет 0 ~ 359,99 °, а точность регулировки-0,01 °.

16) с функцией вывода цифрового сигнала: Он может осуществлять любой уровень CMOS с амплитудой 0 ~ 10 В.

17) оснащен функцией отслеживания каналов, Когда функция отслеживания включена, все параметры обоих каналов могут быть обновлены в соответствии с настройкой пользователя одновременно.

18) разрешение высокой амплитуды: Минимальное амплитудное разрешение может достигать 1МВ, амплитудный диапазон составляет 1mVpp ~ 20Vpp.

19) рабочий цикл каждого канала может регулироваться независимо (0.01%-99.99%), с разрешением 0.01%.

20) с-10V ~ + 10 V DC офсетная печать функция (≤20mhz), разрешение до 1mV.

21) функция хранения: Может сохранить 20 групп параметров, заданных пользователем и извлекать в любое время.

22) функция связи: Все функции могут управляться с помощью ПК программы, и протокол связи открыт для вторичного развития.

23) защита от короткого замыкания на выходе: Все выходы сигнала могут работать в условиях короткого замыкания нагрузки 60 с и более.

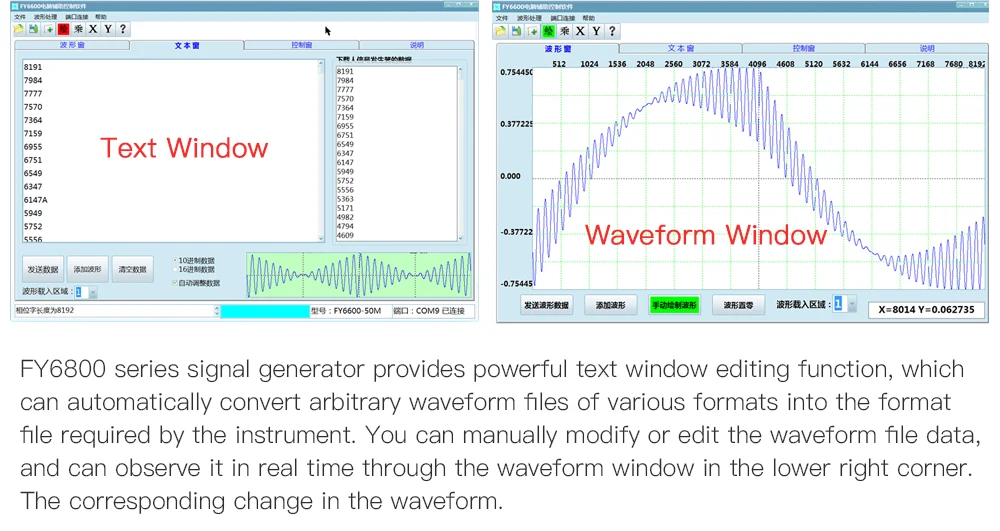

24) Функция изменения произвольной формы волны: Пользователь может изменить произвольную форму волны на ПК, а затем загрузить для вывода с прибора.

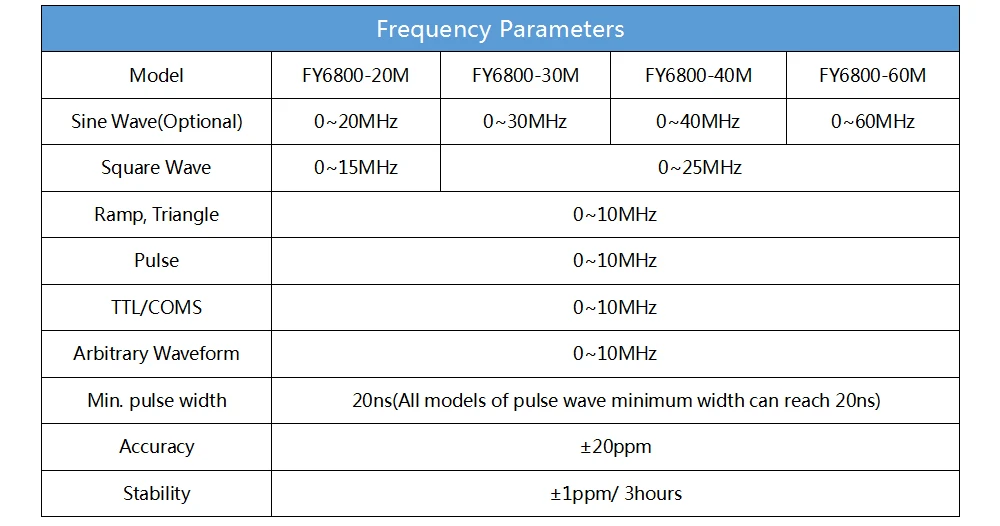

Сигналов характеристики:

1) Типы сигналов: Синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, Sawtooth Wave, CMOS, четыре канала ttl, DC, полуволна, полная волна, положительный шаг, обратный шаг, положительный показатель, обратный показатель, Lorenz Pulse, Multitone, noise, ECG, Трапециевидный пульс, Синк-Пульс, узкий пульс, Гаусс-белый шум, AM, FM и другие 64 комплектов

2) энергонезависимое Хранение:Может хранить 64 пользовательских произвольных формы волны, (8 K 14 бит) * 64 3) Длина формы волны: 8192 точек * 14 бит

4) Частота дискретизации: 250MSa/s5) Разрешение по вертикали: 14 бит6) Пилообразная волна:Линейность,> 99% (0,01 Гц ~ 10 кГц);

7) синусоидальной:1. Подавление гармоник: ≥50 дбк (<1 МГц); ≥45 дбк (1 МГц ~ 20 МГц); 2. Полное гармоническое искажение: <0.5% (20 Гц ~ 20 кГц, 0 дБм);

8) в форме квадрата: 1. Время нарастания/спада: ≤7ns (VPP <5 V); 2. Перегрузка ≤5%; 3. Рабочий цикл: 0.01% ~ 99.99% (Разрешение 0.01%);

Выход характеристики:

1) Амплитуда (VPP): Частота ≤10мгц: 1mVpp ~ 20Vpp; 10 МГц <частота ≤20мгц: 1mVpp ~ 10Vpp; Частота> 20 МГц: 1mVpp ~ 5Vpp;

2) Разрешение: 1mV 3) устойчивость амплитуды: ±0. 5%/5 часов 4) Амплитудная плоскость: ± 5% (<10 МГц); ± 5% (> 10 МГц);

Сигналов Выход:

1) сопротивление: 50Ω±10% (Типичный)2) Защита от: Все каналы могут работать более 60 секунд при коротком замыкании нагрузки.

DC офсетной печати:

Фазы Особенности:

1) Диапазон фаз:0 ~ 359,99 °2) Разрешение фазы:0,01 °

Ttl Выход:

1)Ttl уровень Амплитуда: > 3Vpp2) Вентилятор: > 8TTL нагрузки3) Время подъема/падения: ≤10ns

COМS Выход:

1) низкий электрический уровень:<0,3 V2) высокий Электрический уровень:1 V ~ 10 V3) Время подъема/падения:≤18ns

VCO (выход управления напряжением):

1) Диапазон сигнала модуляции на вход: 0 ~ 5В 2) Диапазон частот VCO сигнала:0-2000 Гц

3) объект управления VCO: Частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение управления напряжением, контроль напряжения рабочего цикла.

4) специальная функция VCO: Может амплитудный модулят (AM) или частотный модулят (FM) внешним аналоговым сигналом.

Развертки:

1) Форма сигнала носителя:Синус, квадрат, пандус, произвольный (за исключением постоянного тока)2) Тип развертки:Линейный или логарифм

3) направление развертки:Направления движения вверх, вниз и обратно; 4) развертки:Частота, амплитуда, смещение, рабочий цикл

5) Время развертки:0,01 с ~ 999,99 с/шаг6) Диапазон развертки:Определяется настройкой параметров.

7) Диапазон настройки:Исходное положение и конечное положение могут быть выбраны произвольно.
