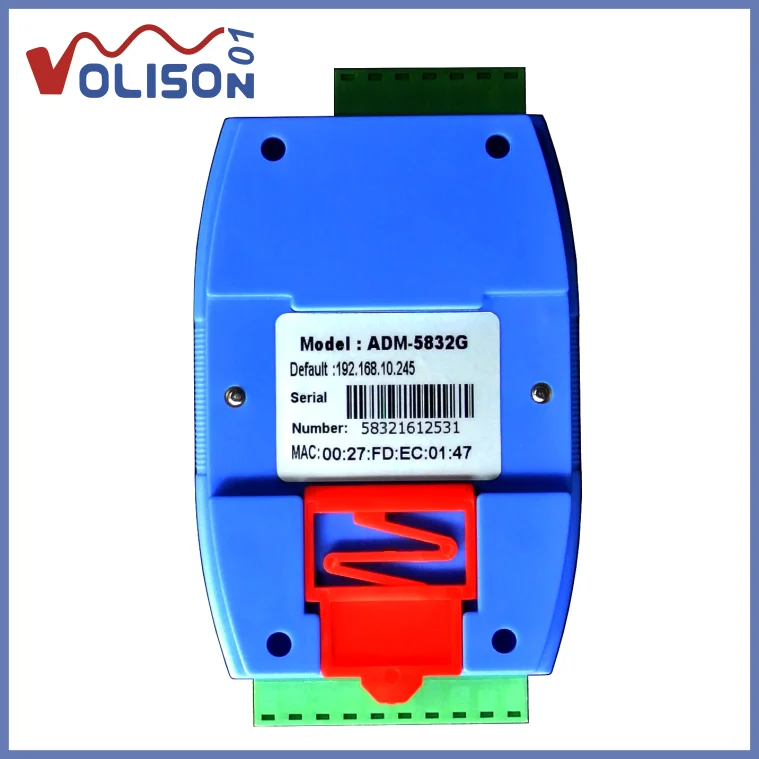

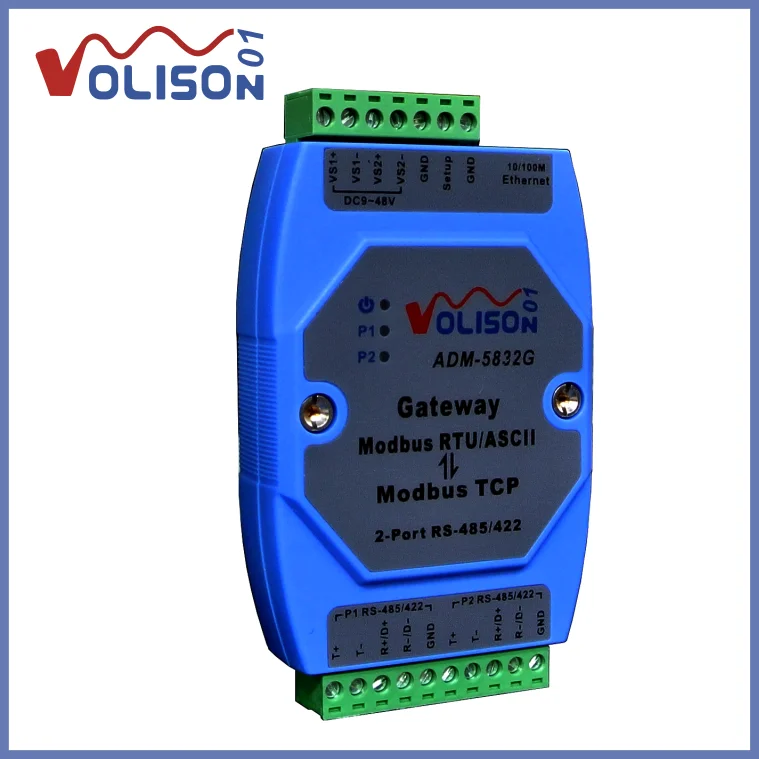

Профессиональный Шлюз MODBUS промышленный Уровень 2 порта Rs485/422 Modbus RTU к TCP|Запчасти

Профессиональный Шлюз MODBUS промышленный Уровень 2 порта Rs485/422 Modbus RTU к TCP|Запчасти

Руководство пользователя адрес загрузки:


http://www.volison.com/index.php/download/index/g/c/id/7.html

MG конфигурационный инструмент конфигурации адрес загрузки:


http://www.volison.com/index.php/download/index/g/c/id/9.html

1. Существует несколько видов протоколов MODBUS. Каковы различия?


MODBUS RTU: RS-485/422/232 с последовательным, master-slave структура, один master-slave структурой.


MODBUS ASCII: RS-485/422/232 с последовательным, master-slave структура, один master-slave структурой.


MODBUS TCP: стандартный 10/100 M Ethernet порт связи, master-slave структура, мульти-master и мульти-раб.

2. Когда использовать шлюз сервера MODBUS?

(1) Когда RS-485 терминал сбора порта подключен к ПК с программным обеспечением конфигурации через ethernet;

(2) Когда PLC и сенсорный экран должны общаться с RS-485 терминалом сбора порта одновременно;

(3) мультихост протокол MODBUS;

(4) когда протокол MODBUS RTU подключается к сети протокола MODBUS TCP.

2 порта RS485/422

MODBUS шлюз сервера

ADM-5832G

Функция введение

Протокол MODBUS является наиболее широко используемым общим протоколом в электронном промышленном оборудовании и стал общим промышленным стандартом. Через этот протокол различные устройства modbus (такие как PLC, DCS, HMI, различные инструменты и т. д.) могут общаться друг с другом через сеть или последовательную ссылку. Тем не менее протокол MODBUS, используемый на последовательном порту и Ethernet, отличается, поэтому необходим шлюз для завершения преобразования связи между двумя протоколами. ADM-5832G разработан специально для подключения устройств MODBUS TCP и устройств MODBUS RTU/ASCII.

ADM-5832G представляет собой многофункциональный 2-портовый RS-485/422 серийный MODBUS шлюз. Он интегрирует протоколы MODBUS TCP, MODBUS RTU и MODBUS ASCII, и последовательный порт устройства может быть гибко настроен в режим RS485 или RS422 через программное обеспечение. Пользователи могут легко реализовать бесшовную интеграцию устройства MODBUS Ethernet и устройства последовательного порта MODBUS с помощью ADM-5832G.

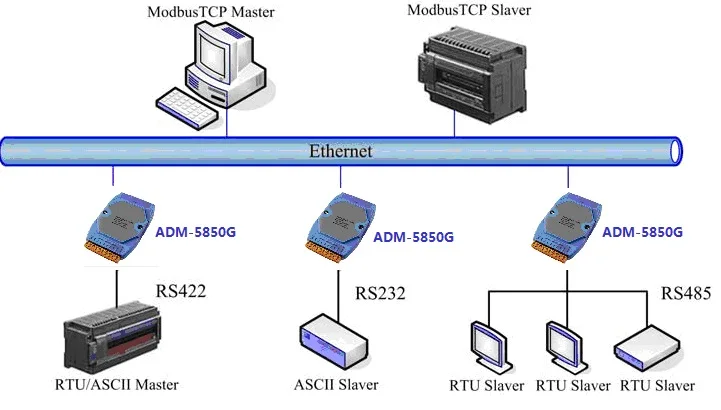

Типичное применение

\

\
\

Характеристики продукта

\
\

1. 32-битный ARM Cortex-m3 процессор;

\
\

2, 10/100 M Ethernet интерфейс (RJ45 интерфейс);

\
\

3 и 2 последовательных порта поддерживают RS422 и RS485, которые являются дополнительными. Они поддерживают скорость передачи данных для установки 300-230400 бит/с по желанию. Можно установить серийные биты данных, стоп-биты и контрольные биты. Два последовательных порта можно установить по-разному.Скорость передачи данных;

\
\

4. Поддерживающие протоколы включают ETHERNET, ARP, IP, ICMP, IGMP, UDP, TCP, DHCP, DNS, MODBUS TCP, MODBUS RTU, MODBUS ASCII;

\
\

5. Предоставление четырех методов работы:

\
\

RTU Master-TCP Slaver, TCP Master-RTU Slaver, ASCII Master-TCP Slaver, TCP Master-ASCII Slaver

\
\

6. Поддержка многохост-связи, Modbus TCP Master может поддерживать до 32 TCP хостов, работающих одновременно.

\
\

7. Когда Modbus RTU/ASCII Slaver, каждый RS-485/422 последовательный порт может поддерживать до 31 терминальных устройств.

\
\

8. Modbus RTU/ASCII Master может поддерживать до четырехModbus TCPОборудование подчиненной станции, два RS-485/422 последовательных порта могут быть подключены одновременноModbus RTU master station;

\
\

8. Обеспечивает автоматическую адаптацию времени ожидания символов.

\
\

9. Предоставление функции сопоставления идентификаторов для управления номером идентификатора хоста.

\
\

10. Рабочий порт, целевой IP, целевой номер порта,ID диапазон последовательного порта Slave оборудованияМожет быть установлен, 2 последовательных порта _Диапазон идентификации не повторяется;

\
\

11. Веб-сервер, Telnet и MG программное обеспечение управления конфигурацией используется для конфигурации. Программное обеспечение поддерживает Windows 98/me/NT/2000/XP/WIN7/WIN8/WIN10 и другие операционные системы.

\
\

12. Промышленный дизайн, долгосрочное стабильное междугородное путешествие в суровых условиях;

\
\

13. Входное напряжение: DC9-48V, максимальный Рабочий ток: 300 мА;

\
\

14. Рабочая температура:-20-75 & ordm; C;

\
\

15. Температура хранения:-40-85 & ordm; C;

\
\

Режим установки 16 и 35 мм DIN направляющей;

\
\

17. Размер: 103x72x27 (мм), Длина x Ширина x высота (мм).

\
\

\
\

ADM-5832G конфигурация шлюза MODBUS

\
\

ADM-5832G имеет три конфигурации: конфигурация удаленного входа Telnet, конфигурация логина веб-сервера и конфигурация программного обеспечения MG.

\
\

1. Конфигурация входа в веб-сервер

\
\

Откройте IE browser и введите ip-адрес ADM-5832G сервера шлюза MODBUS в адресной строке (по умолчанию: 192.168.10.245).

\
\

2. Конфигурация входа telnet

\
\

В запуске введите telnet 192.168.10.245 и введите командную строку для установки параметров.

\
\

3. Конфигурация программного обеспечения ПК в мг

\
\

Путем установки конфигурации MG, распределенной ADM-5832G шлюзом сервера MODBUS, мы можем найти ADM-5832G настройки шлюза MODBUS LAN и изменить параметры.

\
\

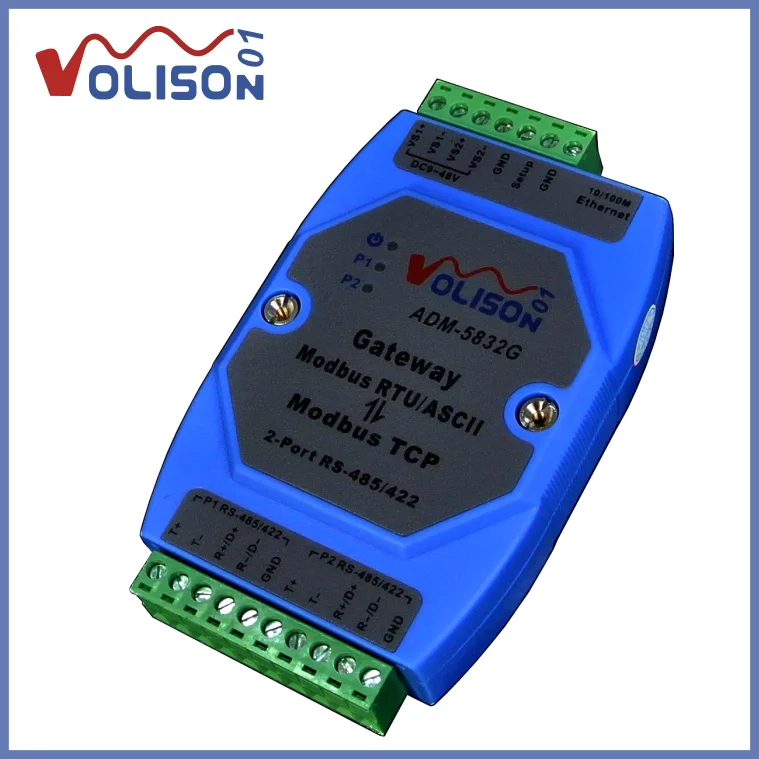

(Как на фото продукта

\
\
