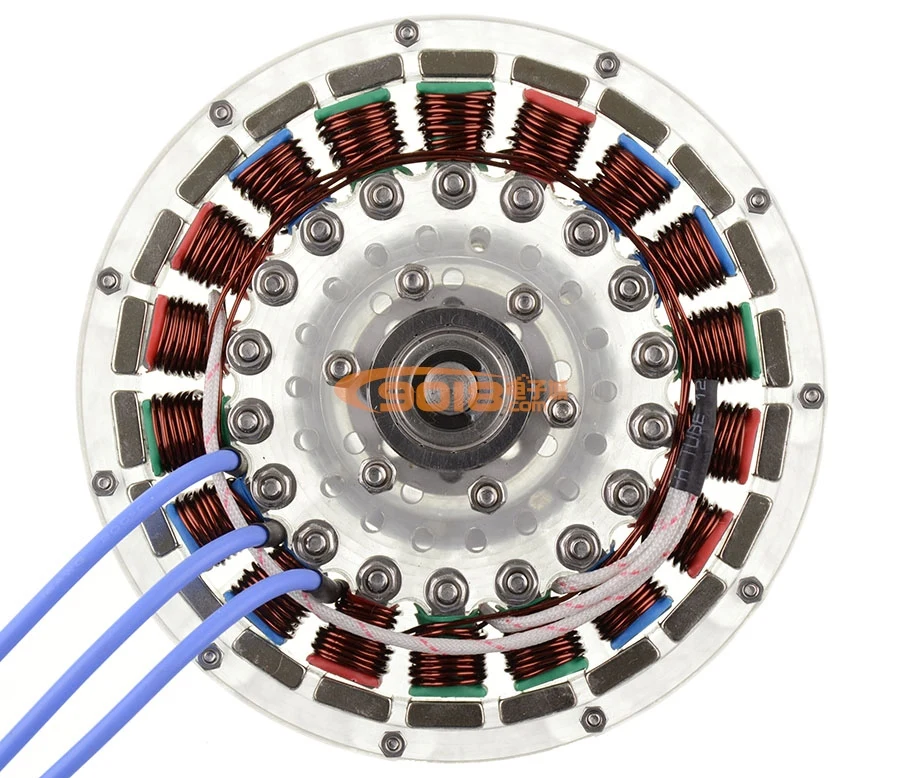

18N22P дисковый бесщеточный двигатель 8 мм стальной вал низкий неохота плоский

18N22P дисковый бесщеточный двигатель 8 мм стальной вал низкий неохота плоский

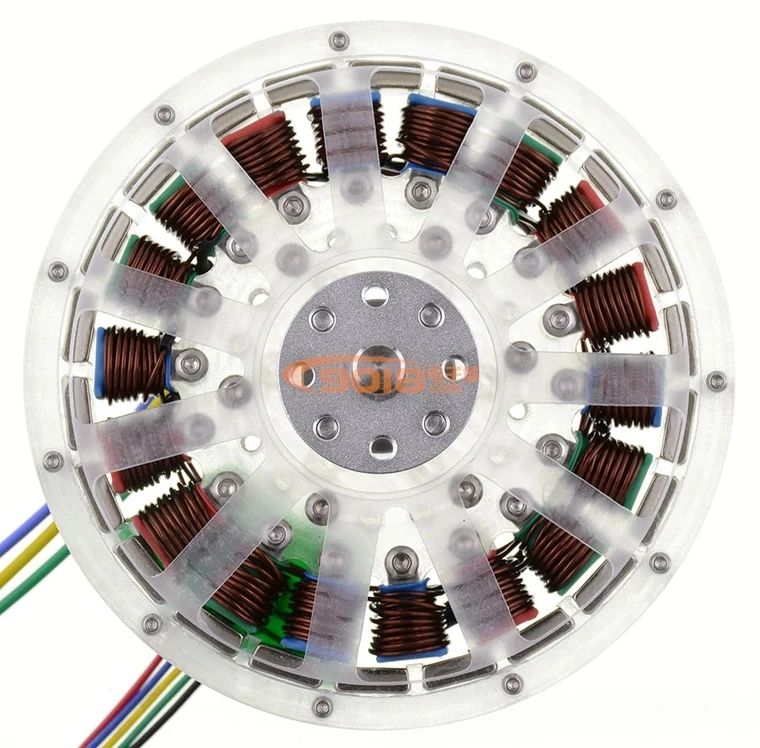

Этот двигатель является экспериментальным прототипом продукта с диаметром формы 112 мм. Он изготовлен из высокопроизводительного магнита NdFeB. Он имеет высокий коэффициент обмотки, ультра-низкое магнитное сопротивление, 8 мм Твердый стальной вал, плоская многополюсная структура, большой крутящий момент, регулировка скорости. Плавный, Тонкий ход, может использоваться в качестве общего силового прямого привода для устранения редуктора для повышения эффективности работы. Ротор и статор продукта можно установить отдельно. Например, при применении к различным станкам сервопривода с ЧПУ и интеллектуальным роботизированным бумам, ротор может быть непосредственно установлен на винте направляющей, и статор непосредственно установлен на фиксированном конце, чтобы не достичь соединения между двумя. Вал, без привода с физическим контактом. Оболочка изготовлена из акрилового листа (широко известного как “оргстекло”). Он имеет характеристики высокой твердости, хорошей жесткости, стабильного размера и хорошей прозрачности. Он принимает гравировальные и фрезерные технологии ЧПУ с цифровым управлением, чтобы удовлетворить требования низких требований и кратковременных требований к мощности. Для случаев, или в качестве обучающей демонстрационной модели, вы также можете настроить полностью металлический каркас и увеличить мощность в соответствии с силой приложения. Пожалуйста, свяжитесь с нашей службой поддержки клиентов по этому требованию. Этот продукт представляет собой трехфазный синхронный двигатель постоянного магнита, и требуется приобрести адаптированную бесщеточную плату привода двигателя (или 10А или более RC режим). В то же время, это также генератор. При приеме внешней передачи силы (например, гидравлической, ветровой, ручной, беговой дорожки, двигателя Стирлинга и т. д.), он может выводить трехфазную мощность переменного тока, и добавить трехфазный мост выпрямителя, чтобы преобразовать его в постоянный ток. Аккумулятор заряжается.Благодаря простой конструкции мотора, Разборка и сборка удобны, Способы установки и фиксации гибкие и изменяемые, а несколько выходов питания можно получить с помощью нескольких коаксиальных параллельных соединений. Вращающийся вал может быть заменен на любую длину самостоятельно. Это разработка продукта в предыдущий период, DIY производство различных моделей игрушек, маленький лучший выбор для генераторов.

Чертеж этого продукта только для справки. Информация об обновлении продукции может отличаться, пожалуйста, имейте в виду.

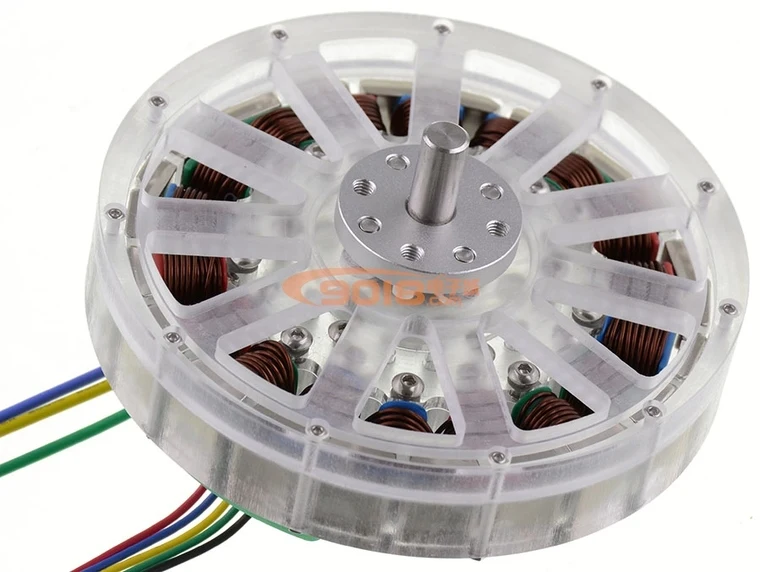

Внешний корпус этого продукта принимает ЧПУ числового управления резки и фрезерования технологии обработки, и поверхность матовая с высокой точностью.Эффективный,Плавная работа, может быть применена для различных случаев, требующих высокого крутящего момента, таких как сервомотор с ЧПУ, БПЛА, самолет, RC самолет, электрическая модель автомобиля прямой привод и т. д., или как генератор, добро пожаловать купить.

Технические характеристики изделия:
Форма диаметр:112 мм
Ротор Толщина:24 мм

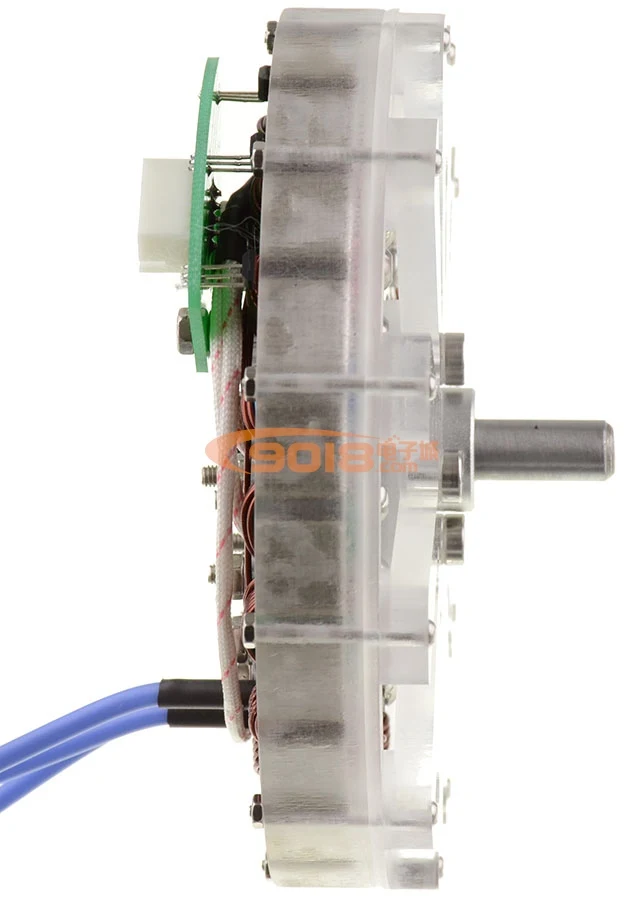

Общая толщина:38 мм
Вращающийся вал:8 мм в диаметре (ОпциональноСоединительная муфтаРасширение стыковки других диаметров осей)
Статор:Диаметр 91 * толщина 10 мм
Скорость холостого хода:4000 об/мин
Ток без нагрузки:0.5A @ 15В
Без нагрузки кВ:160 ~ 170 об/мин/В (зависит от привода или ESC)
Рабочее напряжение: постоянный ток12-24 V
Максимальная мощность:> 200 Вт при нагрузке 21 дюймов складной пропеллер

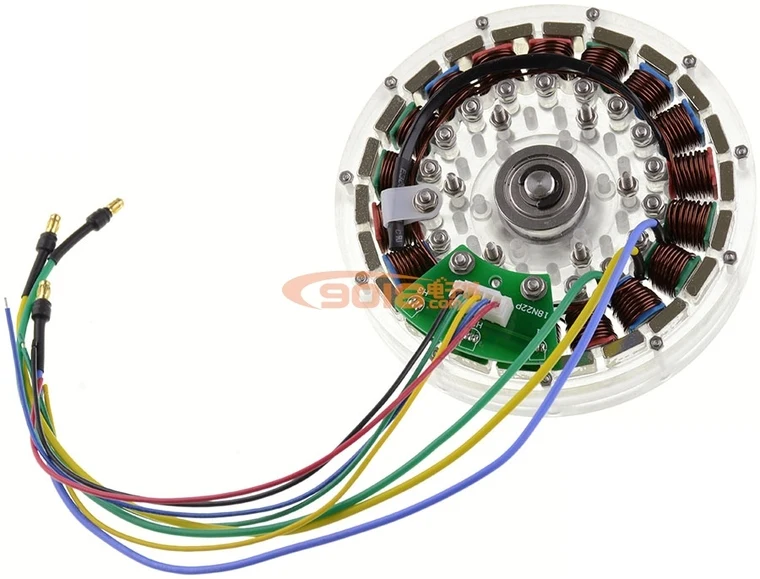

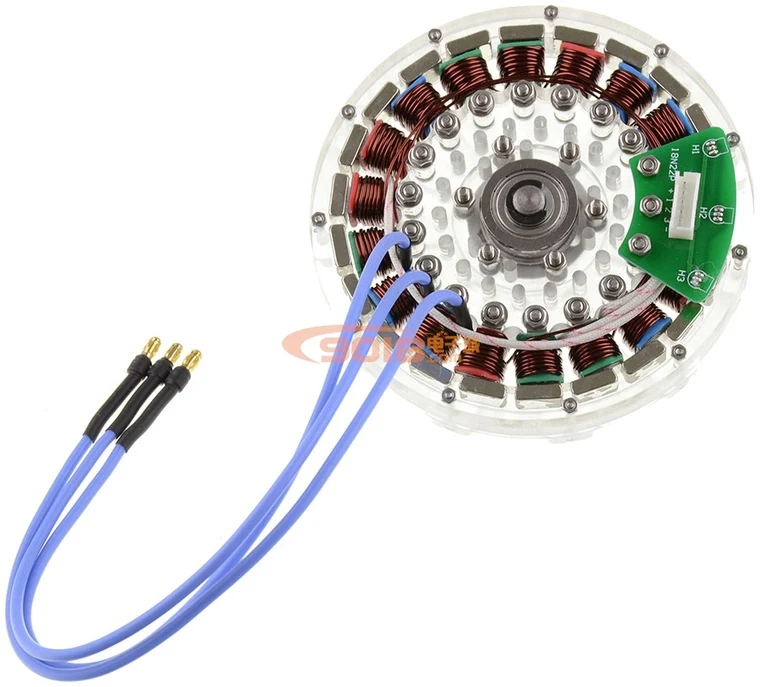

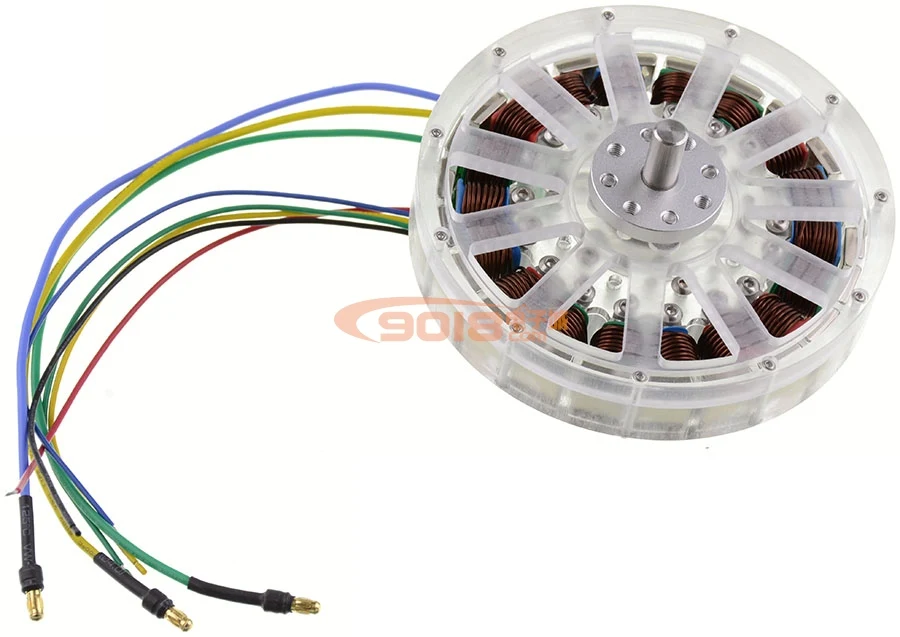

Привести Технические характеристики:18AWG силиконовый провод, длина 30 см
Разъем для кабеля:3,5 мм Головка банана (папа)
Зал фазовый угол:120 градусов


Материал параметры:
Кремниевый стальной лист: цельная толщина 0,5 мм, многослойная ламинированная Толщина 10 мм
Количество магнитной стали:22 высокоэффективные магнитные стали для мотора (N42H высокая температура 120 градусов Цельсия)
Лакированная проволока: диаметр проволоки 0,2-2,0 мм, каждый паз может быть намотан 10-70, в общей сложности 18 слотов

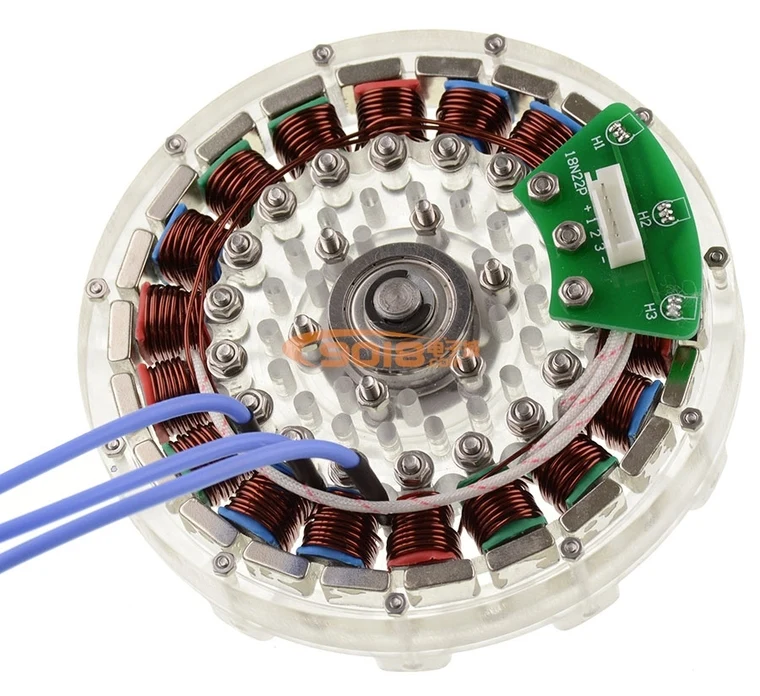

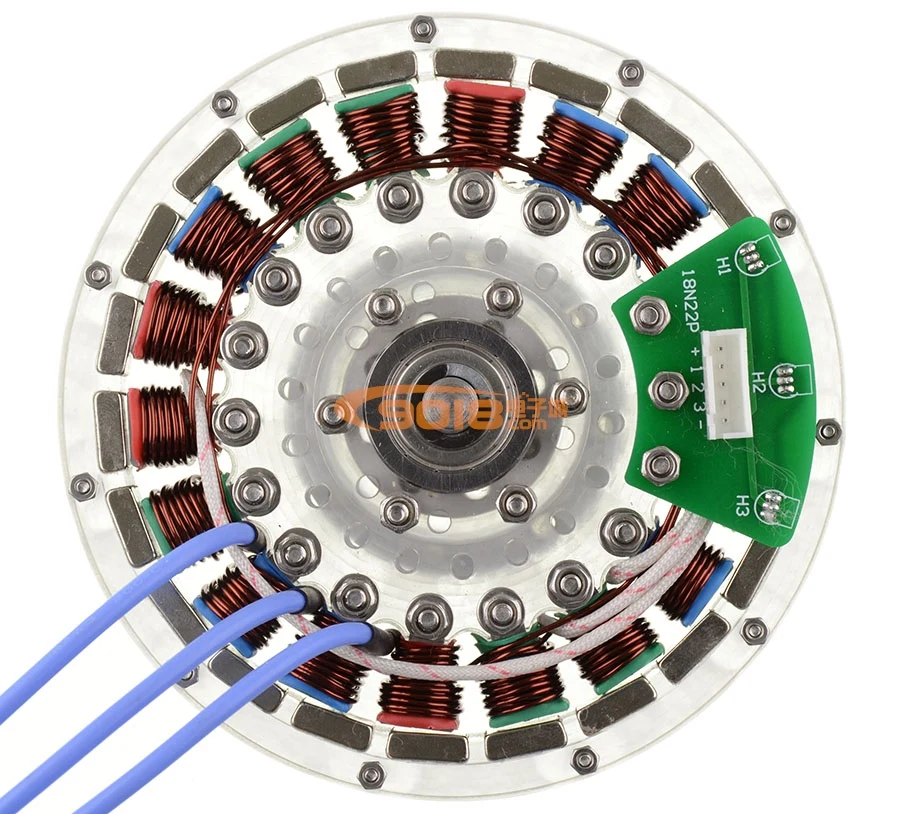

Слот структура:18N22P, Звезда или Дельта соединения (Магнитное сопротивление этой структуры чрезвычайно низкое. Хотя 22 сильные магнитные стали плотно распределены на Роторе, их можно вращать вручную. Нет сильного ощущения 18N24P, поэтому Вибрация меньше и тише во время работы. Это обмотка более сложная, легко оглушать головку так, что производительность двигателя снижена или даже не работает правильно.)
