18N24P дисковый бесщеточный двигатель 8 мм стальной вал плоский многополюсный

18N24P дисковый бесщеточный двигатель 8 мм стальной вал плоский многополюсный

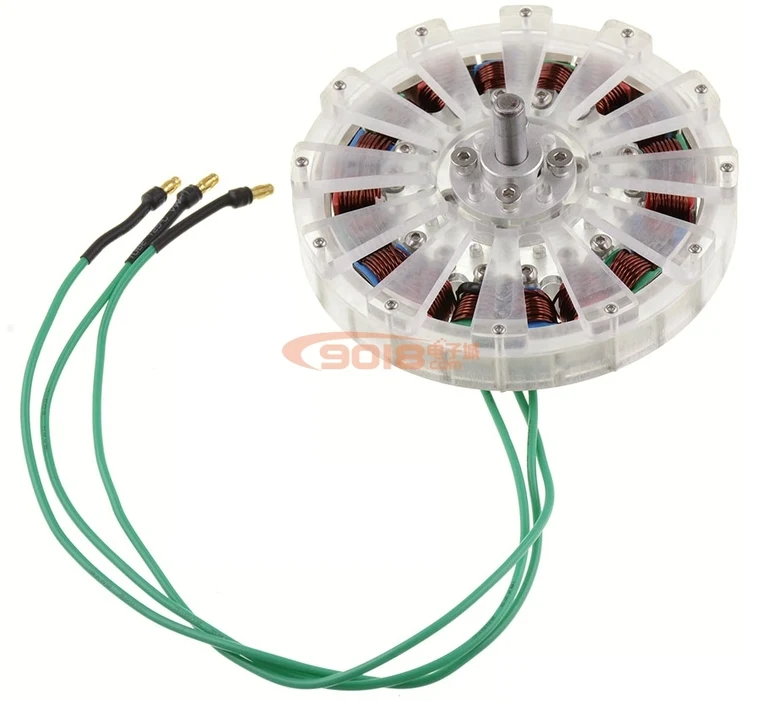

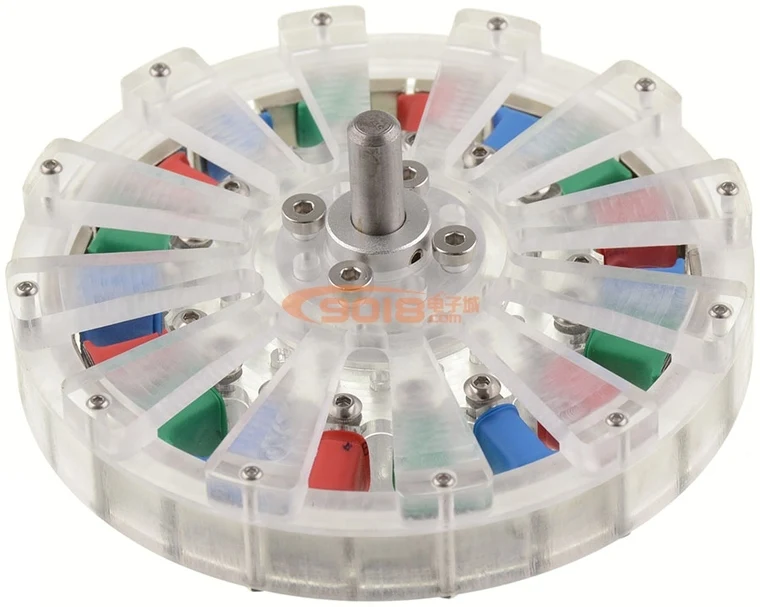

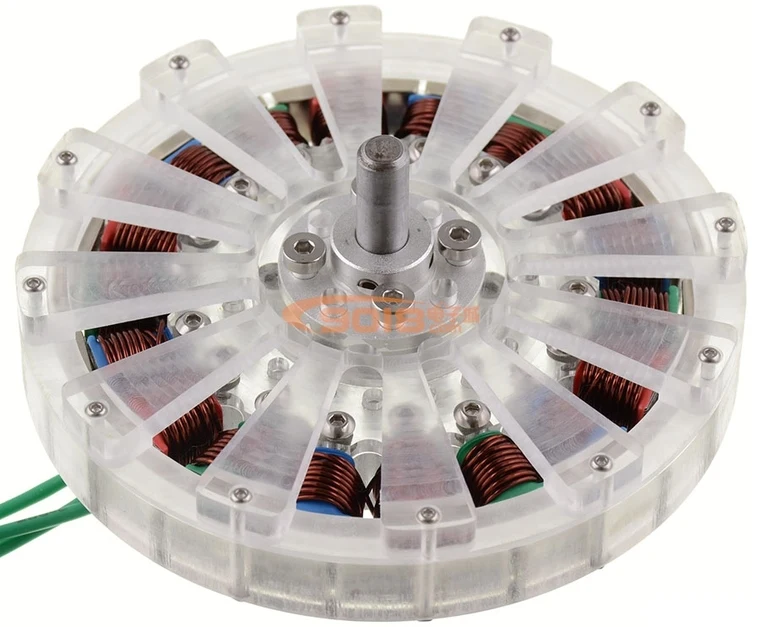

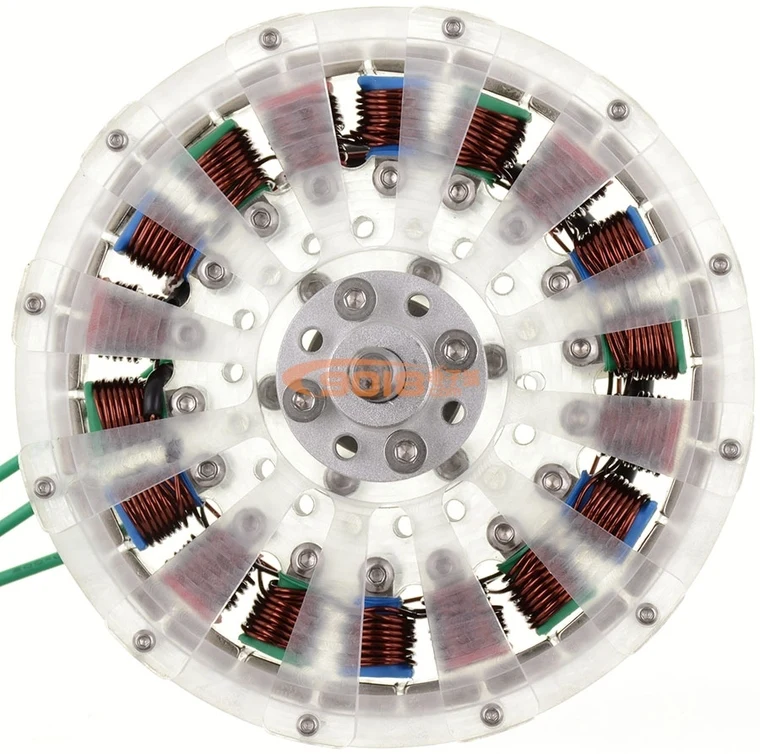

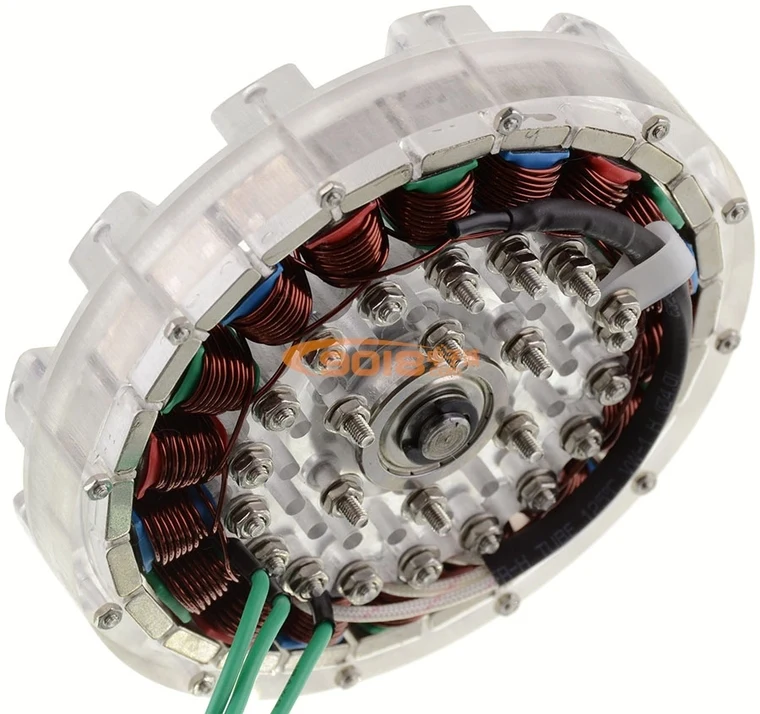

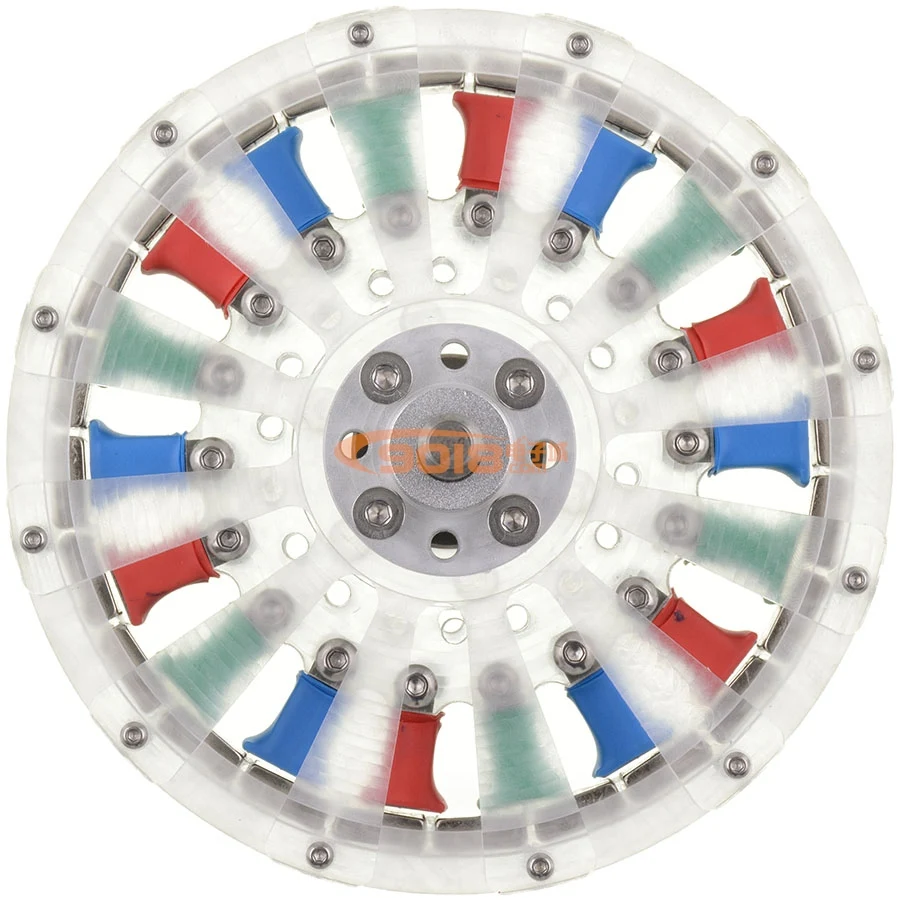

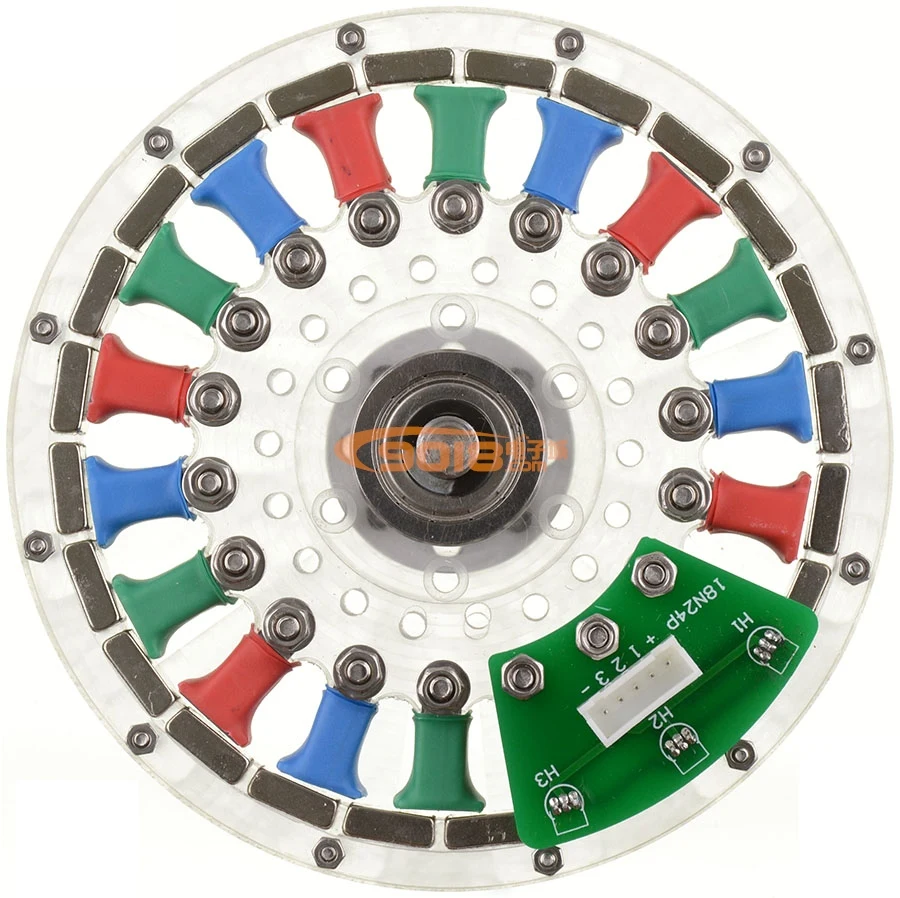

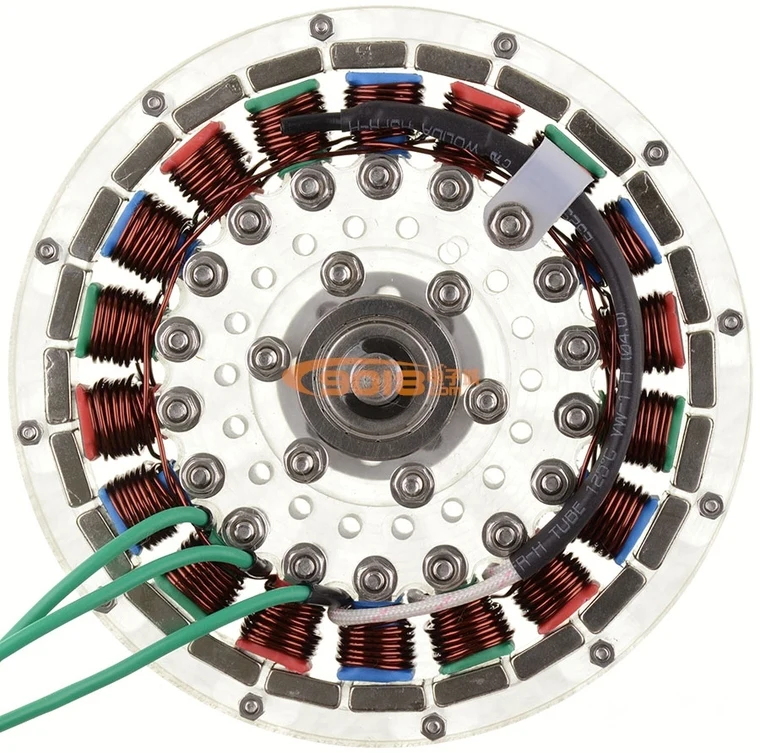

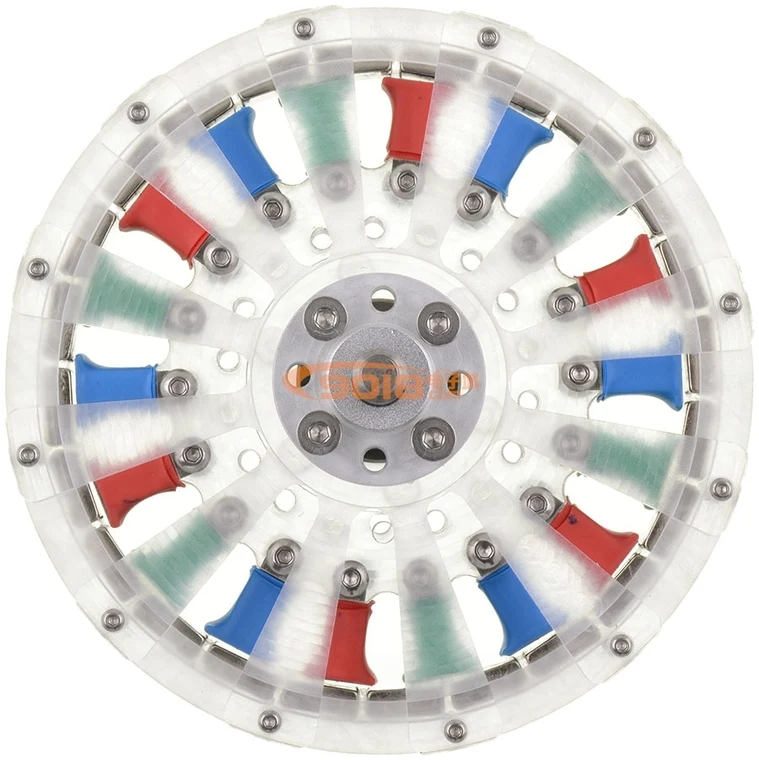

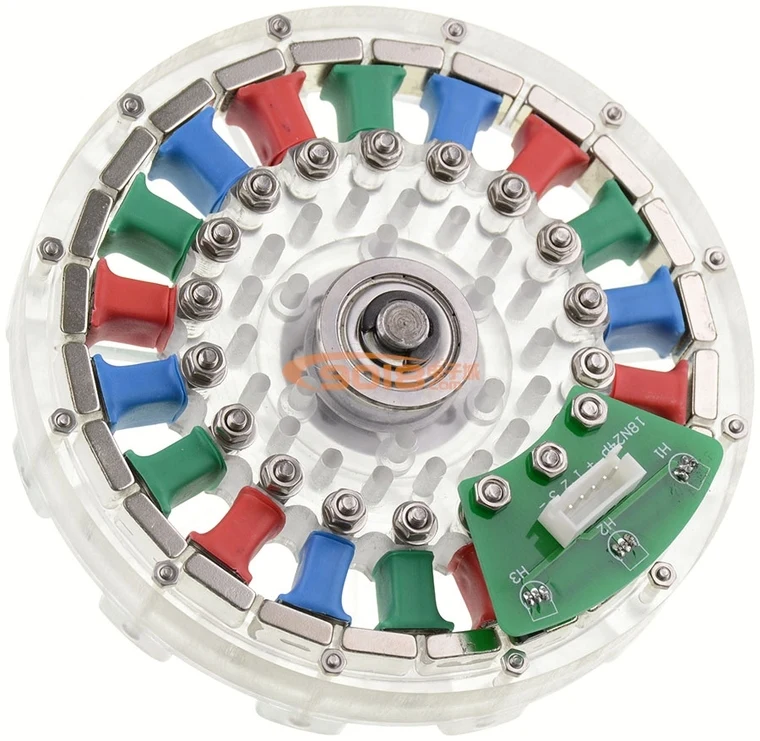

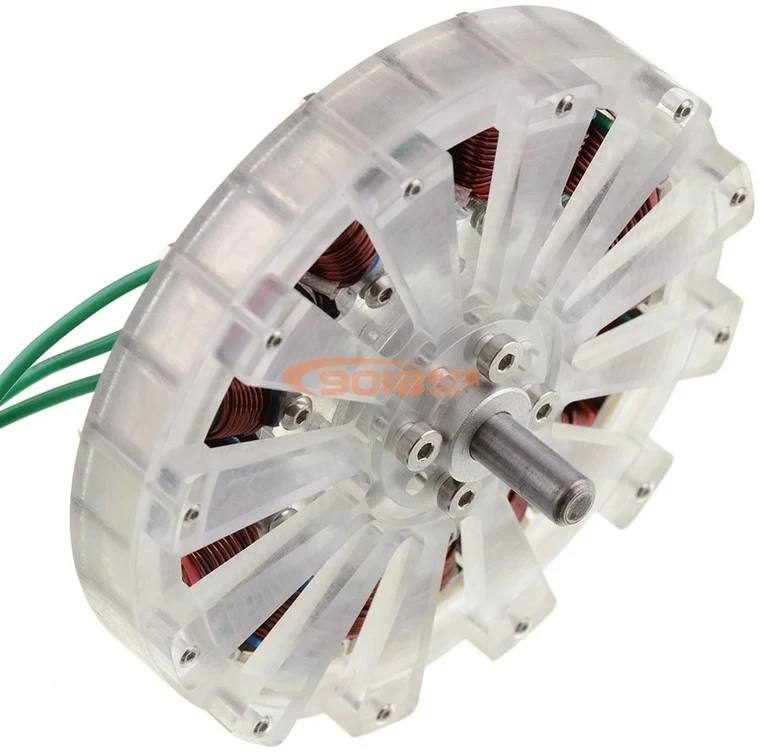

Этот двигатель является экспериментальным прототипом продукта диаметром 112 мм и высокопроизводительной неодимовой-железной-борной прочной магнитной стали. Имеет простую обмотку и большой крутящий момент. Он имеет 8 мм сплошной стальной вал и плоскую многополюсную структуру. Он имеет плавную регулировку скорости и может использоваться в качестве общего силового прямого привода. Устранение редукторов повышает эффективность работы. Ротор и статор продукта можно установить отдельно. Например, при применении к различным станкам сервопривода с ЧПУ и интеллектуальным роботизированным бумам, ротор может быть непосредственно установлен на винте направляющей, и статор непосредственно установлен на фиксированном конце, чтобы не достичь соединения между двумя. Вал, без привода с физическим контактом. Оболочка изготовлена из акрилового листа (широко известного как “оргстекло”). Он имеет характеристики высокой твердости, хорошей жесткости, стабильного размера и хорошей прозрачности. Он принимает гравировальные и фрезерные технологии ЧПУ с цифровым управлением, чтобы удовлетворить требования низких требований и кратковременных требований к мощности. Для случаев, или в качестве обучающей демонстрационной модели, вы также можете настроить полностью металлический каркас и увеличить мощность в соответствии с силой приложения. Пожалуйста, свяжитесь с нашей службой поддержки клиентов по этому требованию. Этот продукт представляет собой трехфазный синхронный двигатель постоянного магнита, и требуется приобрести адаптированную бесщеточную плату привода двигателя (или 10А или более RC режим). В то же время, это также генератор. При приеме внешней передачи силы (например, гидравлической, ветровой, ручной, беговой дорожки, двигателя Стирлинга и т. д.), он может выводить трехфазную мощность переменного тока, и добавить трехфазный мост выпрямителя, чтобы преобразовать его в постоянный ток. Аккумулятор заряжается.Благодаря простой конструкции мотора, Разборка и сборка удобны, Способы установки и фиксации гибкие и изменяемые, а несколько выходов питания можно получить с помощью нескольких коаксиальных параллельных соединений. Вращающийся вал может быть заменен на любую длину самостоятельно. Это разработка продукта в предыдущий период, DIY производство различных моделей игрушек, маленький лучший выбор для генераторов.

Эта цена не включает обмотку катушки и не может быть непосредственно заряжена. Пожалуйста, намотайте эмалированную медную проволоку в соответствии с схемой обмотки ниже.
Чертеж этого продукта только для справки. Информация об обновлении продукции может отличаться, пожалуйста, имейте в виду.

Внешний корпус этого продукта принимает ЧПУ числового управления резки и фрезерования технологии обработки, и поверхность матовая с высокой точностью.Эффективный,Плавная работа, может быть применена ко всем типам случаев, требующих высокого крутящего момента, таких как Серводвигатель с ЧПУ, бесщеточный мотор PTZ, электрическая модель автомобиля с прямым приводом и т. д., или как генератор, добро пожаловать купить.

Технические характеристики изделия:
Форма диаметр:112 мм
Ротор Толщина:24 мм

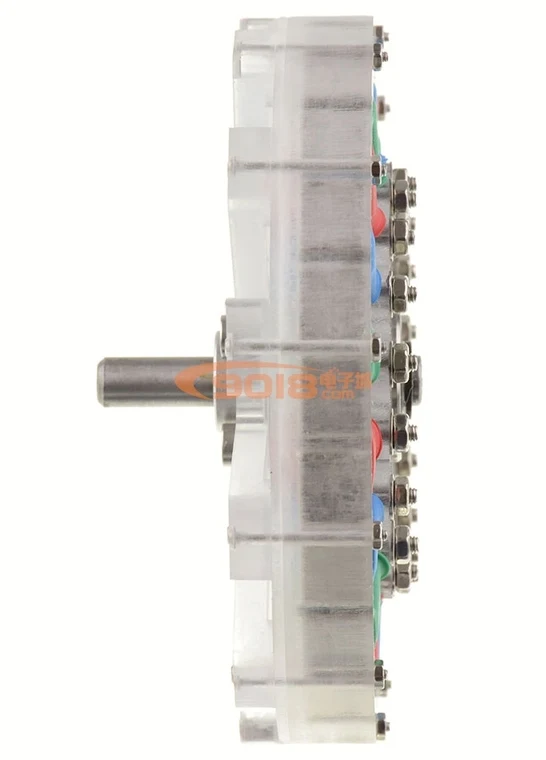

Общая толщина:38 мм
Вращающийся вал: Сплошной8 мм, расширение около 18 мм(ОпциональноСоединительная муфтаРасширение стыковки других диаметров осей)
Статор:Диаметр 91 * толщина 10 мм
Максимальная скорость:4000 об/мин (DC24V без нагрузки)
Двигатель KV:170KV
Зал фазовый угол:120 градусов
Длина кабеля:30 см
Зал фазовый угол:120 градусов


Материал параметры:
Кремниевый стальной лист: цельная толщина 0,5 мм, многослойная ламинированная Толщина 10 мм
Количество магнитной стали:24 Высокоэффективная магнитная сталь для мотора (N42H высокая температура 120 градусов Цельсия)
Лакированная проволока: диаметр проволоки 0,2-2,0 мм, каждый паз может быть намотан 10-70, в общей сложности 18 слотов

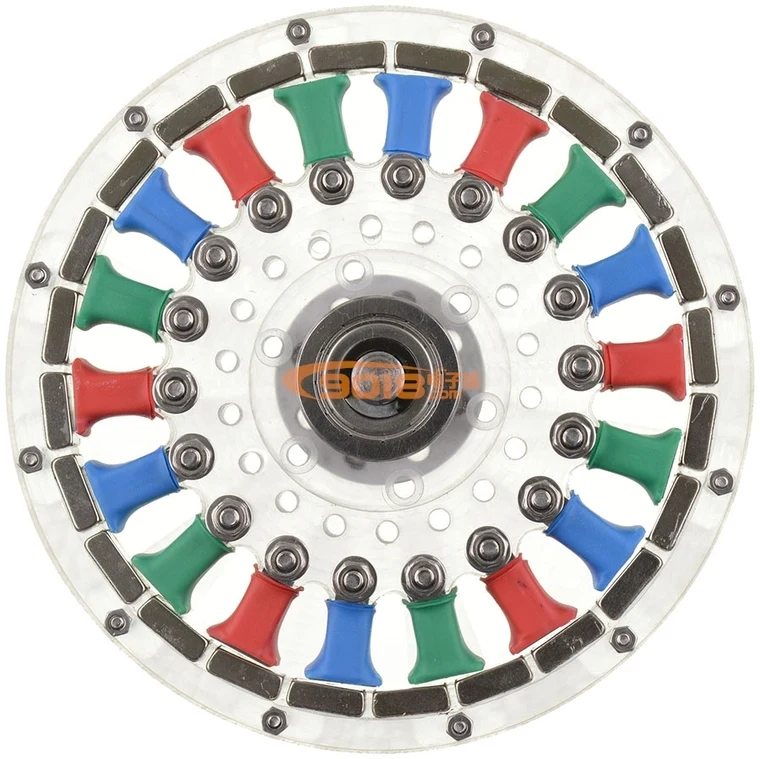

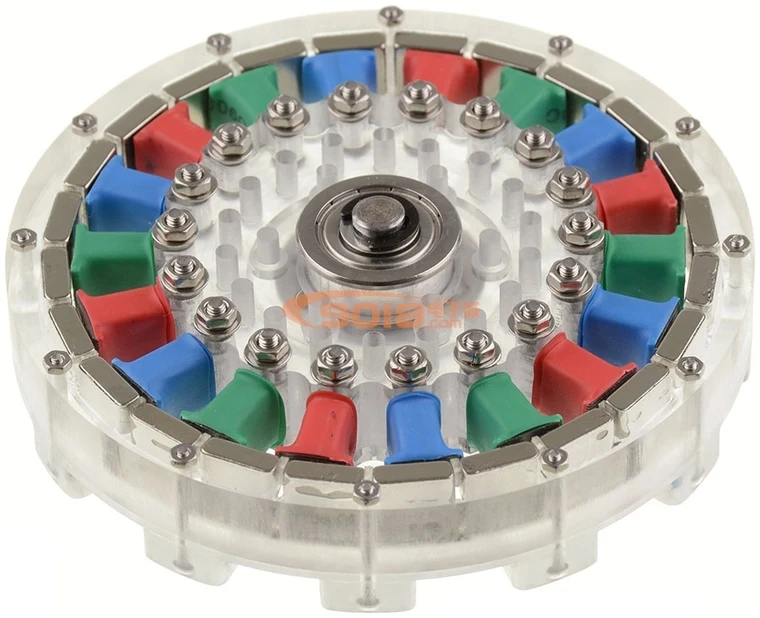

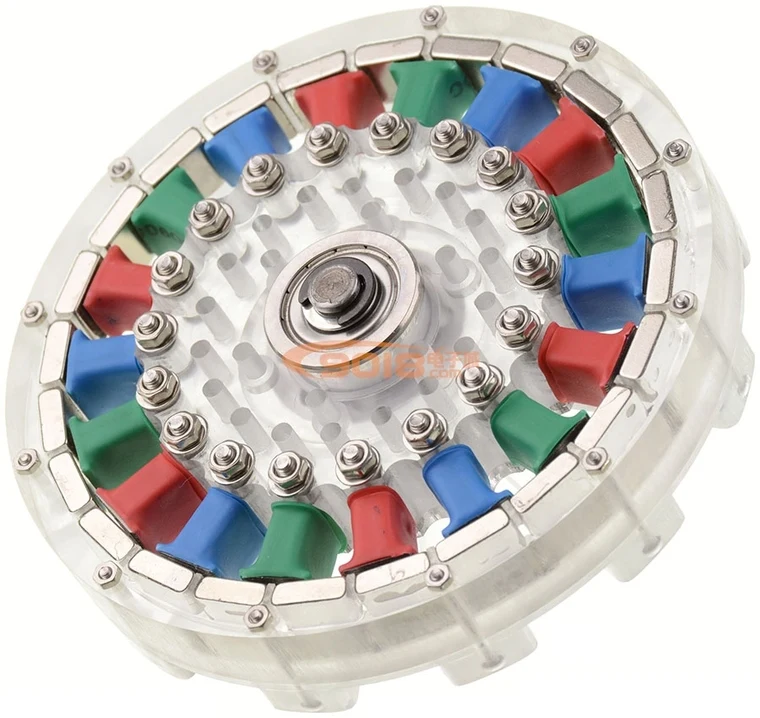

Структура слота: 18N24P, звезда или Дельта соединение (Этот слот чрезвычайно симметриченСтруктураМагнитное сопротивление высокое, ощущение сильное, и вибрация немного больше при низкой скорости работы. Преимущество в том, что обмотка проста, крутящий момент является самым большим среди 18 слотов, и его можно использовать в качестве источника питания с высоким крутящим моментом или генератора.)

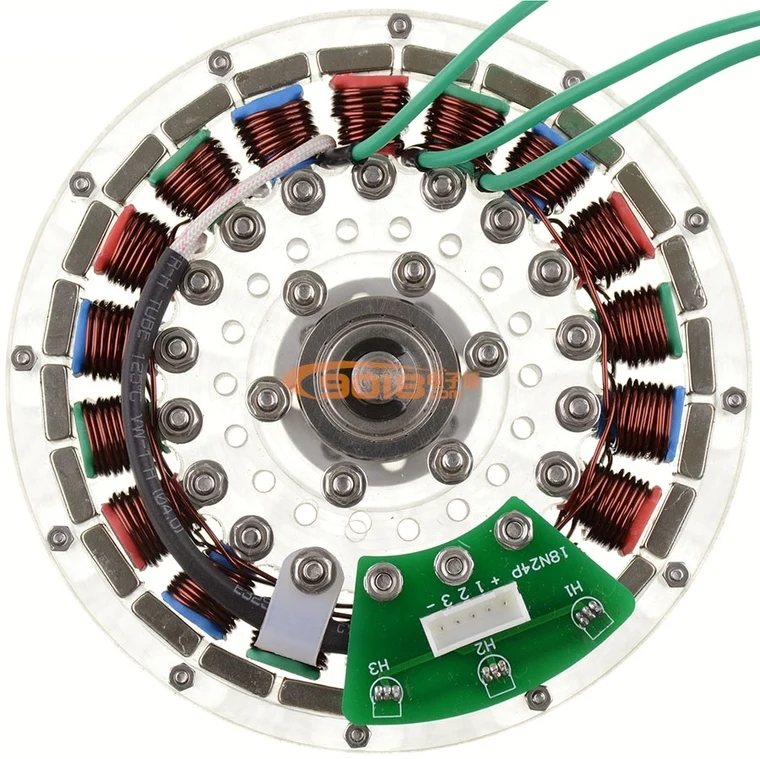

Обмотки схема подключения:

Если он используется для бесщеточного двигателя постоянного тока, подключите плату привода или ESC, если напряжение является постоянным, пожалуйста, определите количество витков в соответствии с приведенной выше таблицей, а затем Определите диаметр провода. В основном, чем больше диаметр провода, тем больше мощность, тем больше крутящий момент, и мощность привода и блока питания будут увеличиваться одновременно.
Если он используется в качестве генератора, нет необходимости управлять, вместо подключения трехфазного выпрямителя моста к DC, сначала Определите количество оборотов в соответствии со скоростью источника питания, крутящий момент и напряжение, которое нужно выводить, а затем определить диаметр провода, в основном, чем больше, тем лучше. Для конкретных данных, пожалуйста, обратитесь к таблице данных обмотки выше, чтобы определить самостоятельно..
