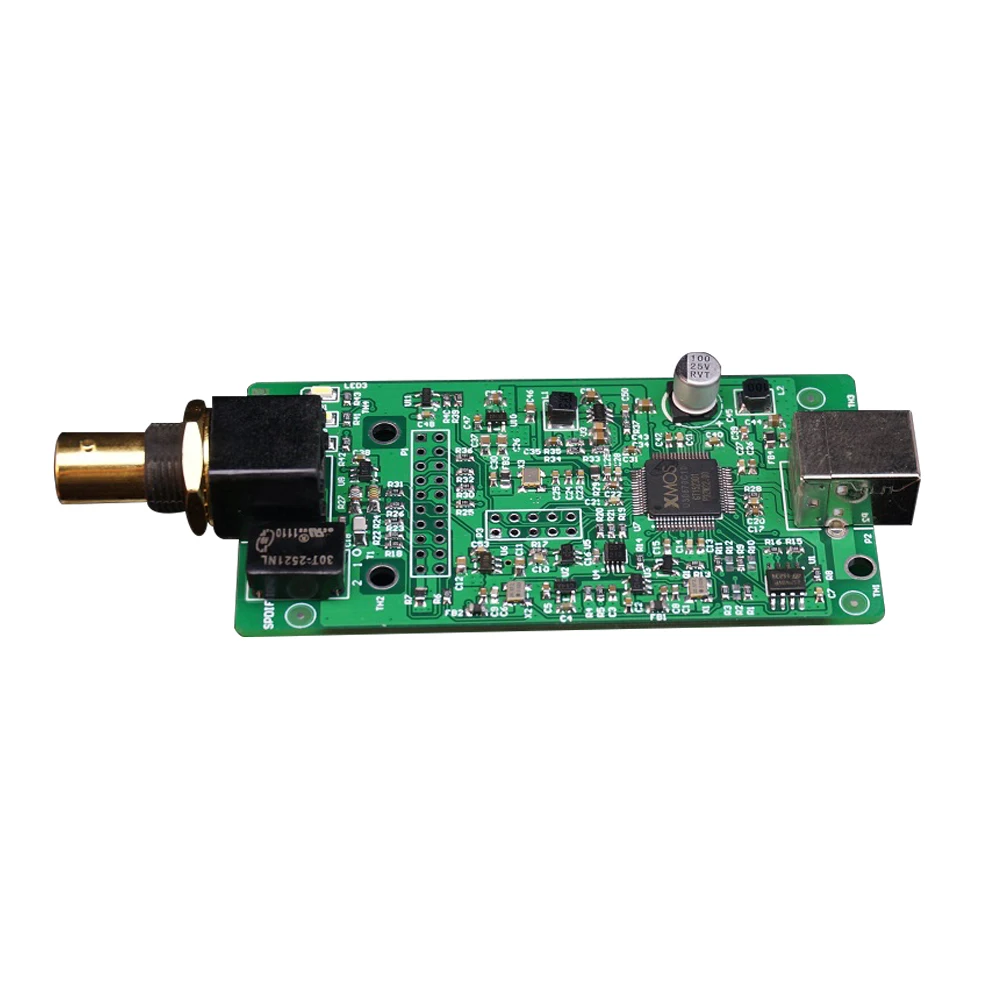

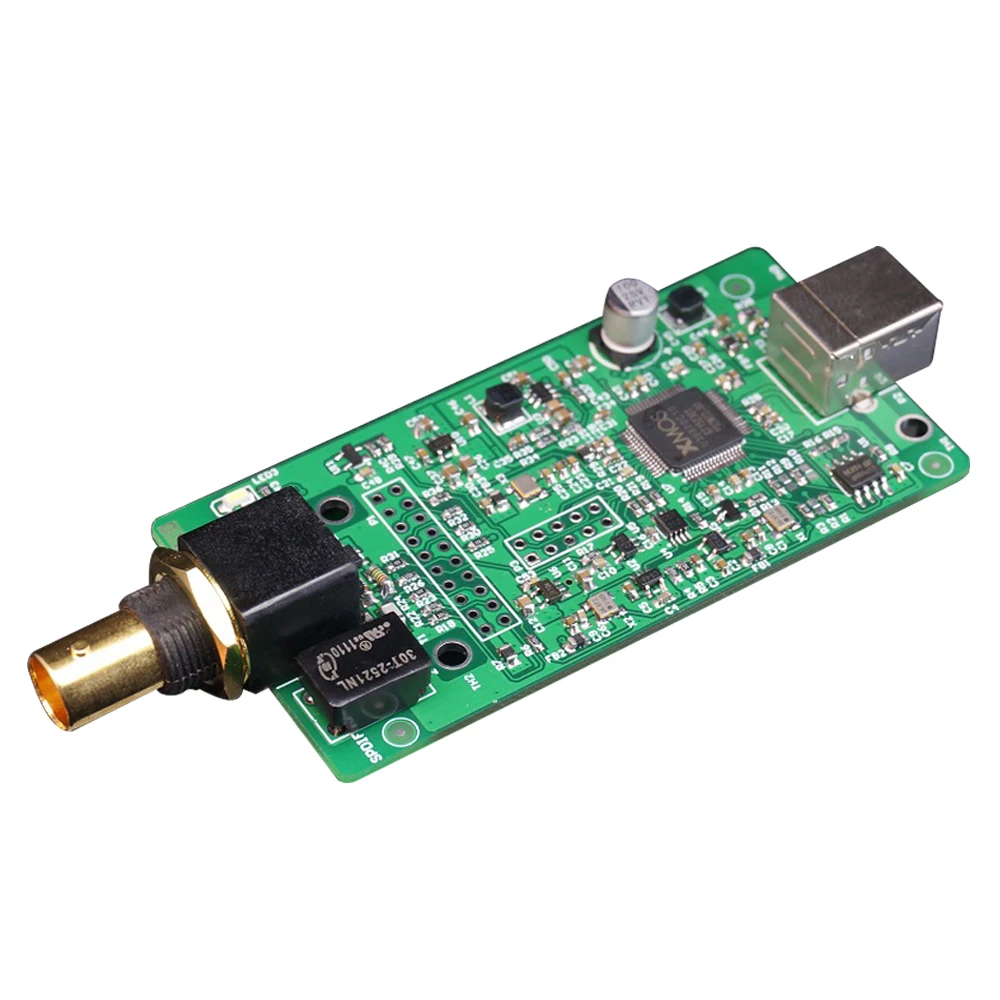

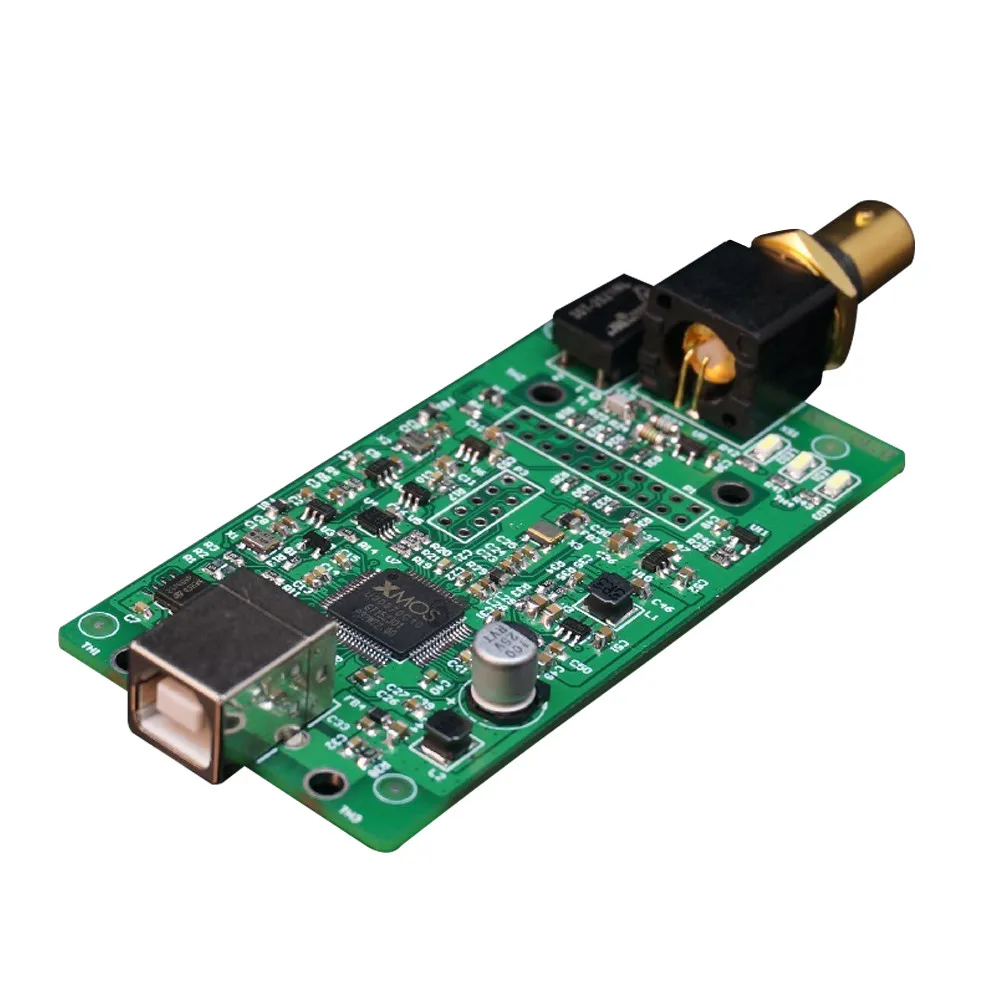

X-1 модуль цифрового интерфейса Singxer XU208 XMOS USB интерфейс U8 обновленная версия

Описание:
X-1 цифровой интерфейс нашей команды для разработки высокопроизводительного цифрового аудиоинтерфейса USB с использованием XMOS. XCORE-200 чипы серии X-1-это редкая японская цифровая система KDS low jitter TCXO clock. X-1 цифровой интерфейс с использованием стандартного входного интерфейса USB, в то время как X-1 имеет множество интерфейсов вывода, в том числе для интерфейсов RCA и I2S.

Особенности:
1.X-1 является первым использованием XMOS. XCORE-200 серии USB интерфейс цифровой продукции. Чип нового поколения XMOS, используя более передовые технологии процесса, производительность, чем более старый чип U8, удваивается, достигая 1000MIPS обработки и возможностей.
Известно, ядро алгоритма-тяжелое цифровое аудио. Наша команда в области цифровой аудио работы в течение многих лет, в то же время получить XMOS FAA поддержки команды, мы провели ряд технических усовершенствований и алгоритмов оптимизации на основе оригинальной прошивки.

Технические характеристики:

Каждый выходной интерфейс поддерживает частоту образцов:
44,1 КГЦ 48 кГц, PCM:, 88,2 кГц, 96 кГц,
176,4 кГц, 192 кГц, 352,8 кГц, 384 кГц

DSD: 2,8 МГц (DSD64) - DoP, native
5,6 МГц (DSD128) - DoP, родной
11,2 МГц (DSD256) - native

Широкий: самый высокий бит 32 по сравнению с выходом I2S
Самый высокий 24 за S бит/PDIF

Электрические Стандарты интерфейса: каждый
1 вход USB разъем является стандартным USB-B Тип муфтовый стыковочный USB диапазон мощности 4,5 V-5,1 V;
2 разъема RCA выходы Стандартный S PDIF/уровень сигнала 550mV стандарт (подключение загрузки), выходное сопротивление 75 Ом.

Детали: дизайн

1. Проводите электричество как мать концепции акустического дизайна, обратите внимание на дизайн цепи питания, высокопроизводительный, низкий уровень шума и быстрый отклик LDO в качестве основного источника питания. Вся плата использует 2 способа, независимо от источника питания LDO, где часы даже частично приняты ADI \ s ультра низкий уровень шума LDO, для того, чтобы обеспечить максимальную производительность, заложена прочная основа.
2 материнская плата (PCB) с 4-х слойная электроплата, дизайн, убедитесь, что у вас есть полный наземный самолет и силовые самолеты и высокоскоростные цифровые методы проектирования для обеспечения целостности сигнала и целостности питания всей платы. Специальная обработка сигнала часов, использование дизайна упаковки и точного управления импедансом, тем самым обеспечивая качество сигнала и увеличивая возможности защиты от помех часов. Входные и выходные сигналы должны соответствовать стандартному дизайну, особенно высокоскоростные сигналы USB с использованием регулятора дифференциального сопротивления 90 Ом.
