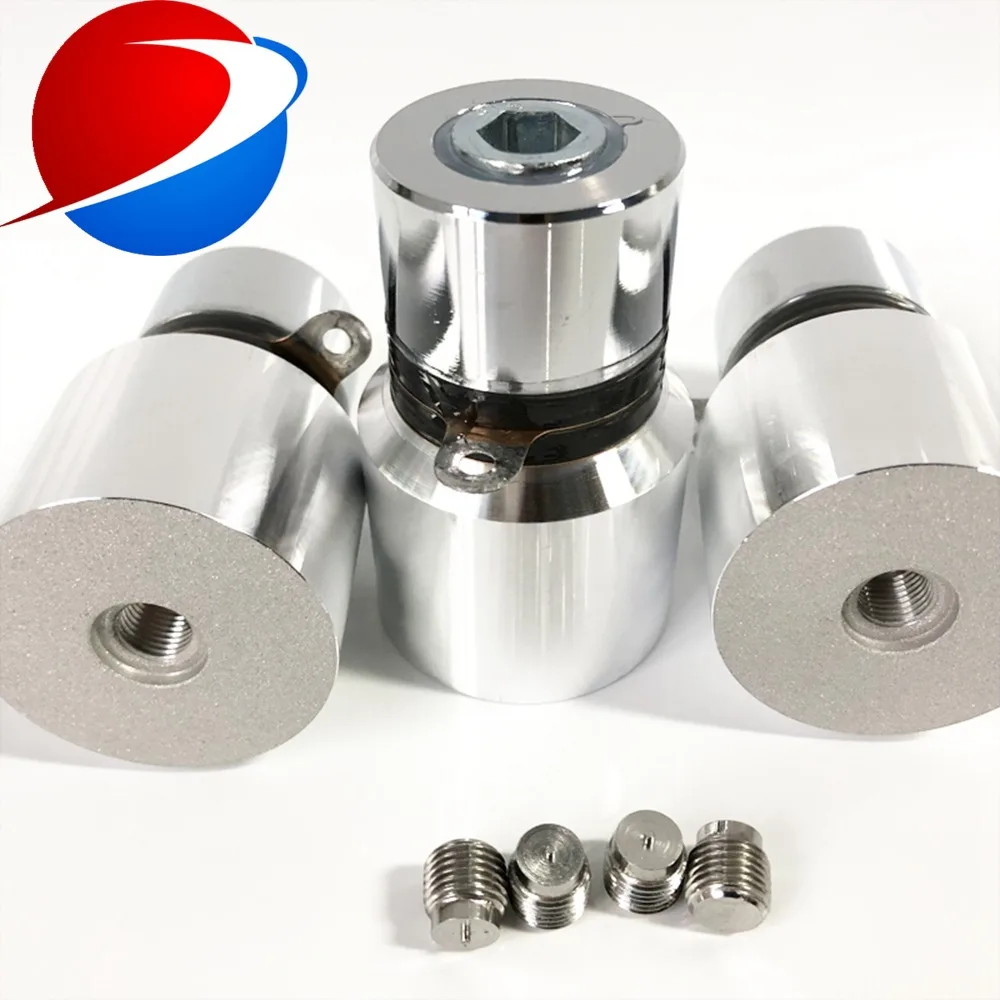

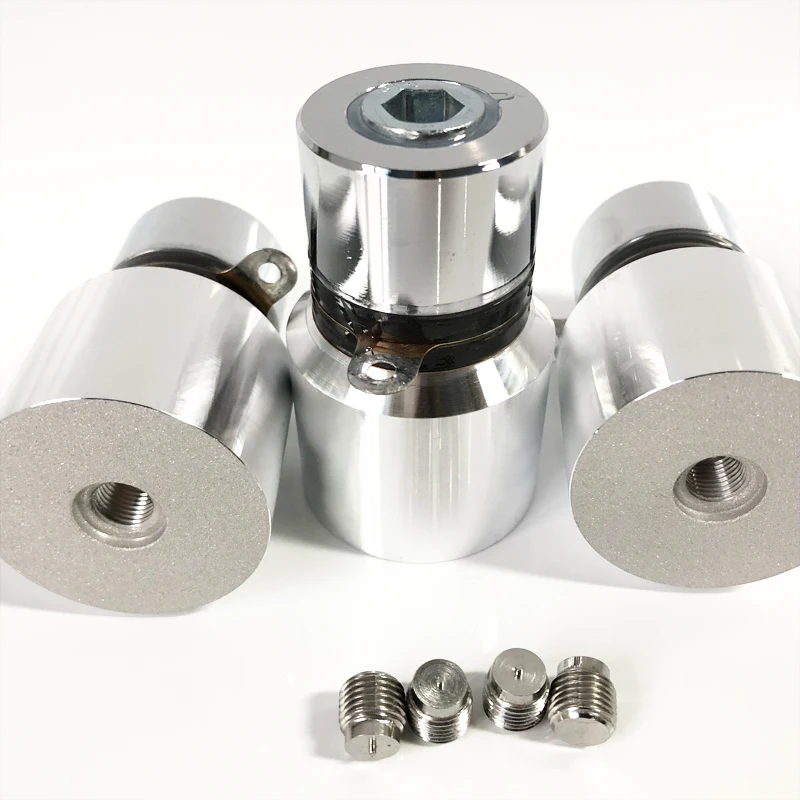

Ультразвуковой пьезоэлектрический преобразователь PZT4 28 кГц/50 Вт|Детали для

28 кГц/50 Вт вибрационные детали очиститель PZT4 ультразвуковой преобразователь ультразвуковой пьезоэлектрический преобразователь Настройка соответствия играет важную роль в системе ультразвукового генератора. Во-первых, когда ультразвуковой преобразователь находится в резонансном состоянии, он обычно представляет Емкостное состояние. Благодаря сочетающейся сети Емкостное сопротивление компенсируется, так что нагрузка ультразвукового генератора максимально приближена к чистому сопротивлению, чтобы уменьшить компонент реактивной мощности. Соответствие сопротивления: в соответствии с теорией переменного тока, когда сопротивление источника питания и сопротивление нагрузки равны, нагрузка может получить максимальную мощность. Поскольку ультразвуковой преобразователь имеет характеристику импедансной модели, Импедансная характеристика нагрузки электропитания всего ультразвукового генератора изменяется путем сопоставления сети, И соответствующие параметры выбраны, чтобы сделать сопротивление нагрузки близко к импедансу источника питания, так что ультразвуковая волна может получить большую электрическую мощность. В настоящее время отечественные и зарубежные исследователи провели углубленные исследования в соответствующей сети ультразвуковых преобразователей. На основе эквивалентной цепи используется простая L-C соответствующая сеть для получения максимальной мощности преобразования и повышения эффективности ультразвукового преобразователя. С точки зрения режима возбуждения ультразвукового преобразователя его можно разделить на два режима возбуждения: режим самовозбуждения и режим самовозбуждения. Поскольку Режимы вибрации двух генераторов отличаются, для генератора возбуждения необходимо знать конкретные параметры ультразвукового преобразователя, включая рабочую частоту. Значение индуктивности, которое необходимо подключить, может быть приблизительно рассчитано путем расчета формулы, в то время как генератор самовозбуждения обычно определяет рабочую частоту путем подключения значения индуктивности. С точки зрения соответствия сопротивления, как это сделать, анализируется. Соответствующая сеть состоит из импульсного трансформатора и R, L и C между генератором и ультразвуковым преобразователем. На основе анализа основного принципа ультразвукового преобразователя и электрической эквивалентной цепи изучены соответствие емкости, соответствие индуктивности, соответствие LC и Т-образное соответствие, И приведены основные методы расчета этих подходящих режимов и параметров, и каждое соответствие анализируется. Преимущества и недостатки этих двух подходящих методов имеют хорошее справочное значение для статического соответствия. Путем анализа характеристик сочетающихся индуктивностей и параллельного соответствия индуктивности на частоте ультразвукового преобразователя, сочетая преимущества этих двух подходящих методов, предлагается сочетающая сеть l-типа, И влияние этих подходящих методов на рабочую частоту и изменения электромеханического коэффициента сцепления сравниваются, Который обеспечивает одно для статического соответствия сети. Способы посадки.7. Высокая производительность: механическое значение Q, высокая эффективность вибрации, высокая амплитуда

ТипДлина (мм)Вес (г)Частота (Гц)Резонанс импеданс
(Ω)Статический Ёмкость
(ПФ) ± 10%Входная мощность (Вт)UCE-UT-20100
PZT-8
94
900
20
10-20
5200
100
UCE-UT-25100
PZT-477
710
25
10-20
6600
100
UCE-UT-28120
PZT-466
720
28
10-20
7800
120
UCE-UT-28100
PZT-866
625
28
10-20
5200
100
UCE-UT-28100
PZT-466
624
28
10-20
6600
100
UCE-UT-30100
PZT-861
555
30
10-20
5200
100
UCE-UT-2560
PZT-477
530
25
10-20
5400
60
UCE-UT-2860
PZT-868
470
28
10-20
3800
60
UCE-UT-2850
PZT-482
425
28
10-20
4100
50
UCE-UT-3360
PZT-858
420
33
10-20
3800
60
UCE-UT-4060
PZT-855
300
40
10-20
3800
60
UCE-UT-4060
PZT-456
310
40
10-20
5400
60
UCE-UT-4050
PZT-454
260
40
10-20
4100
50
UCE-UT-4050-1
PZT-457
300
40
10-20
4100
50
UCE-UT-5435
PZT-436
135
54
10-20
3200
35

28 кГц/100 Вт ультразвуковая очистка преобразователь pzt-4 для очистки оборудования машины



Ультразвуковой преобразователь/пьезо преобразователь/пьезоэлектрический преобразователь Применение:

Ультразвуковой датчик погружения и ультразвуковой очиститель и промышленная ультразвуковая Очистительная Машина



28 кГц/50 Вт вибрационные детали очиститель PZT4 ультразвуковой преобразователь ультразвуковой пьезоэлектрический преобразователь
