Анализатор спектра портативный простой анализатор 10 6000 МГц с РЧ источником

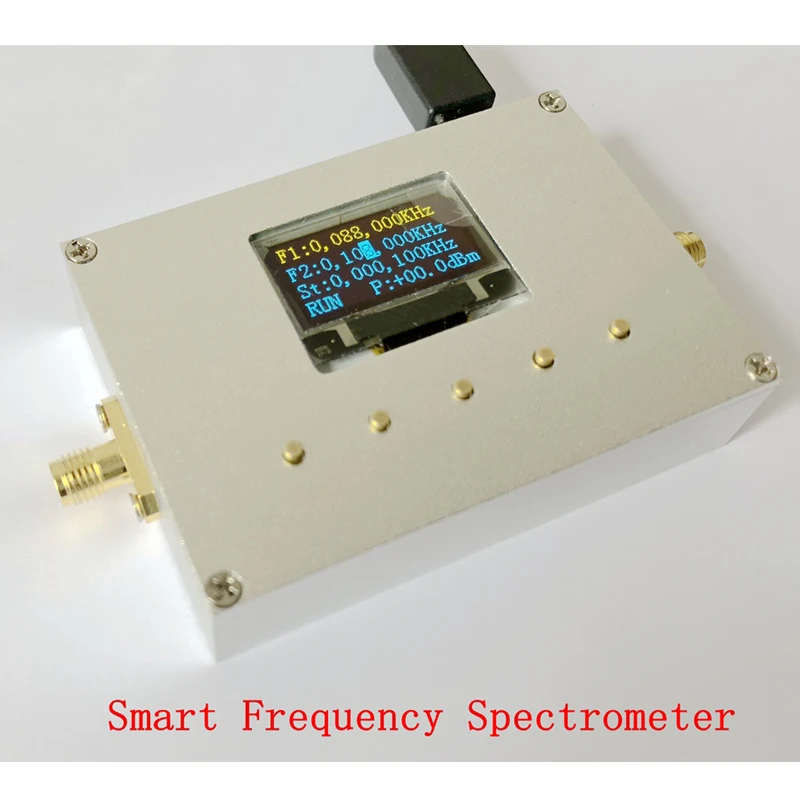

Портативный простой анализатора спектра   Умный Частотный спектрометр представляет собой широкополосный, практичный, ручной, простой анализатор спектра, который использует Компьютерный дисплей и интегрирует высокопроизводительный Частотный синтезатор и сбалансированный Миксер для обеспечения высокой производительности, небольшой размер, низкое энергопотребление и экономичность.Смарт-частотный спектрометр использует стандартный разъем USB 2,0 (miniUSB) для связи с устройствами. Подходит для использования в помещении, на открытом воздухе и даже на открытом воздухе. Он особенно подходит для переноски, потому что он легкий и компактный и поставляется с дисплеем.   Частотная комбинация, входящая в умный Частотный спектрометр, может в основном покрывать различные популярные беспроводные Частотные полосы, включая WiFi, Bluetooth, беспроводное аудио и видео, LTE, GSM, GPRS, спутниковую связь, CATV...   Спецификация продукта 1. Вес нетто основного станка: 90 г (с помощью корпуса CNC из алюминиевого сплава); 2. Ток источника питания USB 300 мА; 3. Использование последовательного usb-чипа PL2303SA для связи; 4, с 3 основными функциями: SMA порт слева, измерение спектра входной сигнал Порт SMA справа может использоваться в качестве точечного источника частоты RF/источника развертки. Левый SMA порт вводит точечный Частотный сигнал, устанавливая частоту начала и частоту остановки, чтобы быть таким же, когда используется измеритель мощности. Часть спектрального анализа показателей производительности 1, диапазон частоты измеренного сигнала: 83,5-3000 МГц (Freq3000) 10-6000 МГц (Freq6000) 2. Диапазон мощности измеренного сигнала: от-70 дБм до + 10 дБм 3, Разрешение частоты: 1 кГц 4, Разрешение полосы пропускания (RBW) Адаптивный 1 кГц до 100 кГц 5, стабильность частоты и точность (типичная): ± 0,5 ppm Индикаторы производительности части источника радиочастотного сигнала 1. Частотный диапазон: 137,5-4400 МГц (Freq3000) 25-6000 МГц (Freq6000) 2. Мощность: -10 дБм 3, Разрешение частоты: 1 кГц 4, стабильность частоты и точность (типичная): ± 0,5 ppm

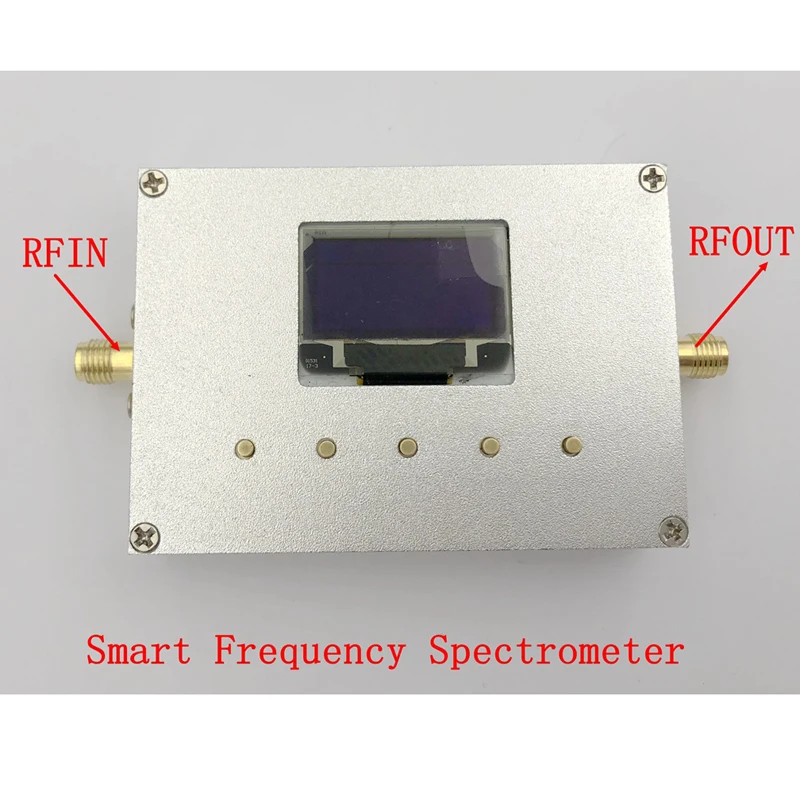

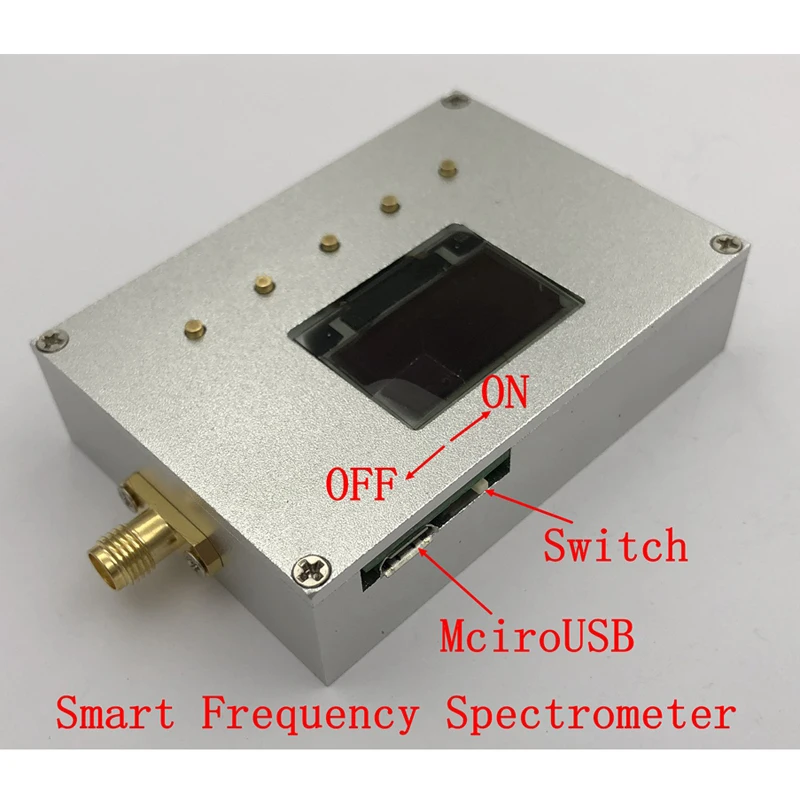

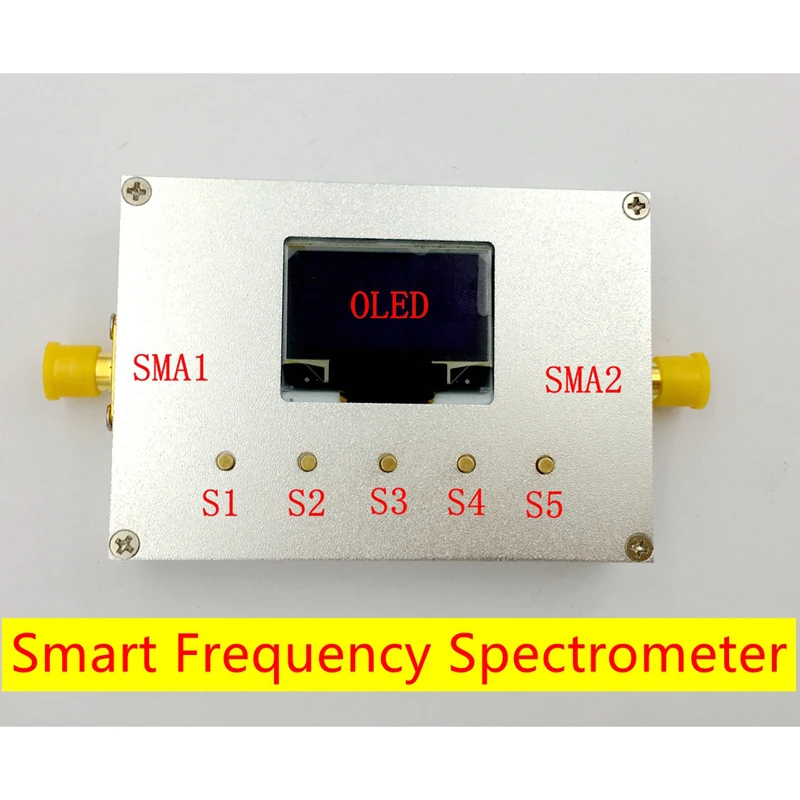

Сценарий применения (различные диапазоны частот должны быть оснащены различными антеннами)1. Измерение сигнала fm-радиочастотного диапазона (88 МГц-108 МГц) 2, диапазон частот рации (УКВ: 136-174 МГц УВЧ: 400 МГц-480 МГц) измерение   3. Измерение диапазона частот беспроводного дистанционного управления (315 МГц/433,92 МГц)   4 Wi-Fi и Bluetooth (2,4-2,45 ГГц) измерение   1. Источник питания: подключите источник питания (компьютер) через micro-USB.   2, выключатель питания: рядом с USB, переключатель влево, чтобы включить питание, поверните направо, чтобы выключить.   3. Вход: Подключите ВЧ входной сигнал через интерфейс SMA1. SMA2-это выходной сигнал локального осциллятора, который может использоваться в качестве источника сигнала.   4. Нажмите кнопку «OK S3», чтобы начать измерение, или нажмите «Updata» через главный компьютер.   5. Нажмите кнопку S1, чтобы изменить положение курсора (сдвиг влево)   Нажмите кнопку S5, чтобы изменить положение курсора (сдвиг вправо)   Нажмите S2 для изменения данных позиции курсора плюс   Нажмите S4, чтобы изменить данные бит курсора минус       После входа в систему курсор указывает выбранную цифру. В это время кнопки вверх и вниз могут изменить значение выбранной цифры. Когда курсор находится на последней цифре (или первой цифре) выбранного элемента, нажмите правую кнопку (или левую кнопку), чтобы переключить выбранный элемент. Когда параметры установлены, нажмите среднюю кнопку OK, чтобы сделать настройки эффектными.
