FY6600 50M Высокоточный двухканальный DDS генератор цифровой сигналов Частотный метр

FY6600-50M Высокоточный цифровой генератор сигналов двухканальный DDS генератор Частотный метр 250MSa/s 8192*14 бит 50 МГц

Двухканальный генератор сигналов серии FY6600 сочетает в себе несколько функций в одном, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, аналоговый/цифровой модулятор, VCO, Sweep, счетчик и счетчик частоты и т. Д. прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

Особенности:
Используйте технологию прямого цифрового синтезатора (DDS) и Обеспечьте стабильные, точные, чистые и низкие сигналы искажений.
2,4-дюймовый TFT цветной ЖК-дисплей с разрешением 320*240, одновременные параметры дисплея и графика CH1 и CH2.
Используйте 14-битный высокоскоростной чип конвертера D/A (погрешность в выходе 5Vpp составляет менее 1МВ), частота дискретизации 250MSa/s и 14-битное вертикальное разрешение.
Может выводить до 97 групп функций/произвольной формы волны: 33 группы заданных сигналов и 64 группы пользовательских сигналов.
64 группы функций хранения произвольных волн, каждая глубина хранения сигналов составляет 8192 точек * 14 бит.
Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
Функция развертки: Линейная развертка и логарифмическая развертка функции; 0,01 s-999,99 s Время развертки; вперед, назад и направления круговой развертки.
Функция VCO (выход управления напряжением): частота управления напряжением/амплитуда/смещение/рабочий цикл и модуль ШИМ.
Функция вывода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсных поездов.
Функция счетчика частоты: Макс. Рабочая частота составляет 100 МГц и мин. Рабочая частота составляет 0,01 Гц.
Функция счетчика: 2 режима измерения соединения, включая соединение постоянного тока и соединение переменного тока.
Поддержка двух или более генераторов сигналов, подключенных для достижения многоканального выхода, максимальная поддержка 16-канального синхронного выхода.
Полностью независимый выход с двумя каналами, синхронизация работы между каналами.

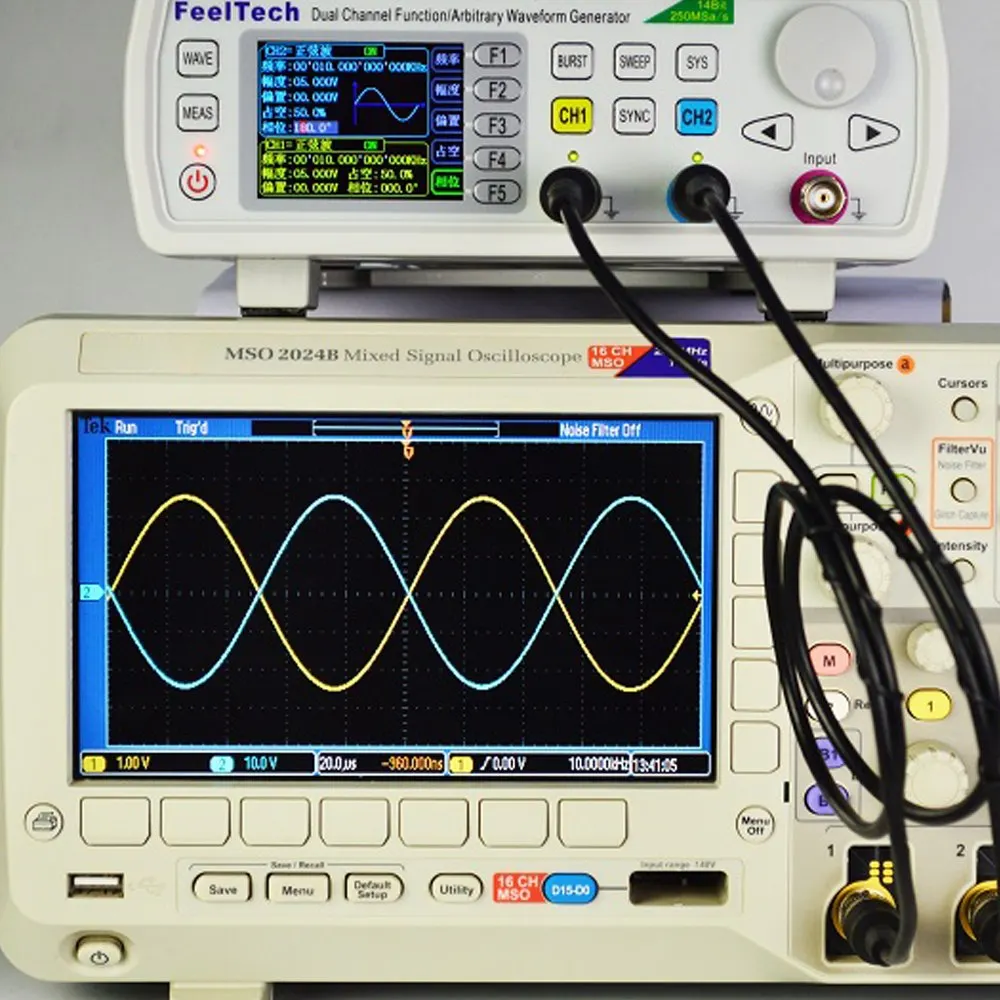

Точно Отрегулируйте фазы двух каналов, точность может быть 0,01 °.

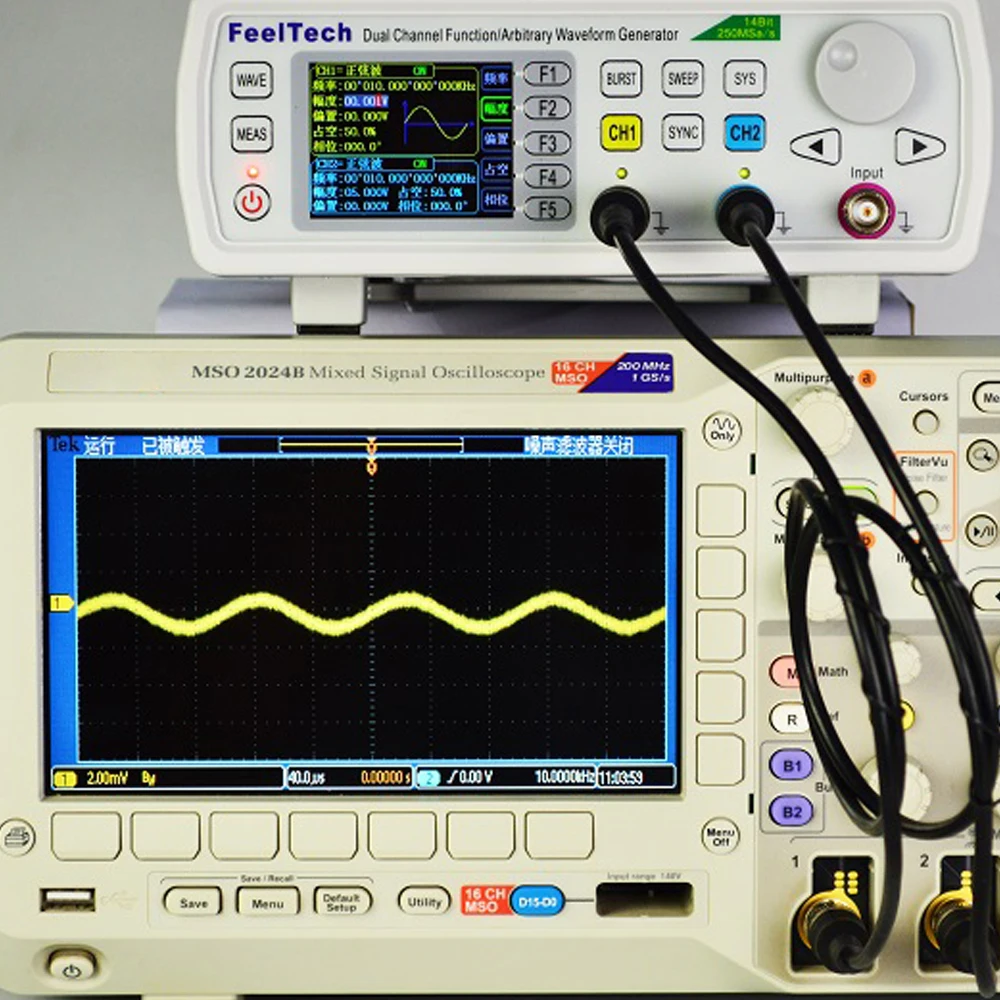

Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.
Рабочий цикл каждого канала может регулироваться независимо (0.01%-99.99%), разрешение регулировки составляет 0.01%.
-Диапазон смещения 10 В ~ + 10 В постоянного тока, разрешение смещения 0,001 в.
Функция хранения: может сохранить 20 групп параметров, установленных пользователем и извлечь в любое время.

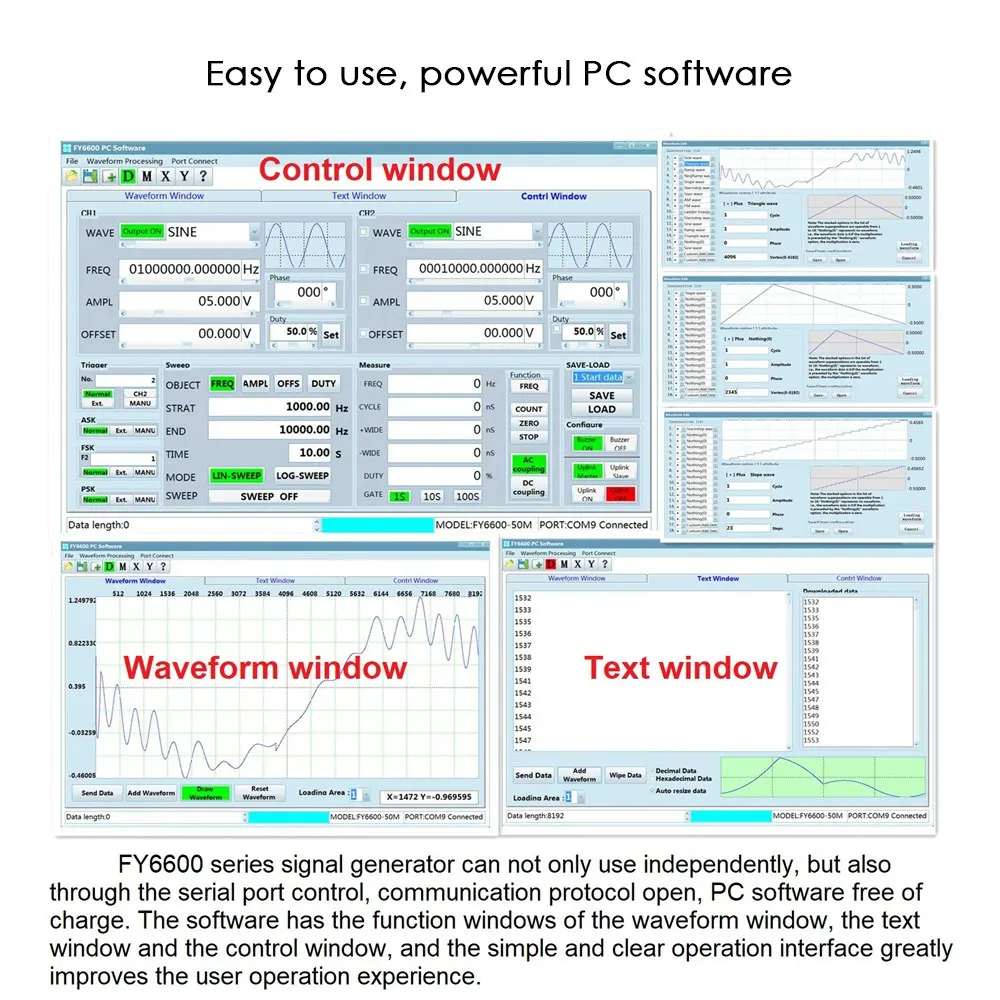

Функция связи: все функции могут контролироваться программой ПК, и протокол связи открыт для вторичного развития.
Защита от короткого замыкания на выходе: все каналы могут работать более 60 секунд, когда нагрузка коротка.
Функция редактирования произвольной формы сигнала: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента.

Характеристики:

Параметры частоты Диапазон синусоидальной волны(Опционально) 0 Гц ~ 30 МГц/0 Гц ~ 50 МГц/0 Гц ~ 60 МГц Квадратная волна 0 Гц ~ 25 МГц Треугольная волна 0 Гц ~ 10 МГц Рампа Импульсная волна Произвольная форма волны TTL/COMS 0 Гц ~ 20 МГц Минимальная ширина импульса 20ns (минимальная ширина импульсной волны всех моделей может достигать 20ns) Минимальное разрешение 1μгц Точность частоты +/-20 ppm Стабильность частоты +/-1 ppm/3 часа Параметры формы волны Типы сигналов Синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, Пилообразная волна, CMOS, четыре канала TTL, DC, половина волны, полная волна, позитивный шаг, обратная ступень, положительная ступень, обратная сила, пульс Лоренца, мультитон, шум, ЭКГ, Трапециевидный пульс, Синк пульс, узкий пульс, Гаусс белый шум, AM, FM и другие 64 набора сигналов, определяемых клиентом Длина волны 8192 точек * 14 бит Частота дискретизации 250MSa/s Вертикальное разрешение 14 бит Синус Гармоническое подавление ≥ 50dBc (<1 МГц); ≥ 45dBc (1 МГц ~ 20 МГц) Полное гармоническое искажение <0.5% (20 Гц ~ 20 кГц, 0dBm) Квадратный Время подъема/падения ≤ 7 НС (VPP <5 В) Overshoot ≤ 5% Рабочий цикл 0.01% ~ 99.99% (разрешение 0.01%) Пилообразная волна Линейность > 99% (0,01 Гц ~ 10 кГц) Выходные параметры Амплитуда (VPP) Частота вращения ≤ 10 МГц 10 МГц <частота ≤ 20 МГц Частота> 20 МГц 1 mVpp ~ 20Vpp 1 mVpp ~ 10Vpp 1 mVpp ~ 5Vpp Разрешение 1МВ Амплитудная стабильность +/-0.5%/5 часов Амплитудная плоскостность +/-2.5% (<10 МГц); +/-5% (> 10 МГц) Сигнал на выходе Сопротивление 50 Ом +/-10% (Типичный) Защита Все каналы могут работать в течение 60 с при нагрузке короткого замыкания Смещение постоянного тока Диапазон смещения Частота частот ≤ 20 МГц: +/-10 В; Частота> 20 МГц: +/-2,5 В Офсетное разрешение 1МВ Параметры фазы Диапазон фаз 0 ~ 359,99 ° Разрешение фазы 0,01 ° TTL выход Амплитуда уровня TTL > 3Vpp Вентилятор > 8 TTL нагрузка Время подъема/падения ≤ 10 нс Выход COMS Низкий электрический уровень <0,3 в Высокий Электрический уровень 1 В ~ 10 в Время подъема/падения ≤ 18 нс Функция счетчика частоты Измерительные предметы Частота, период, положительная/отрицательная ширина импульса, рабочий цикл Диапазон входного напряжения 2Vpp ~ 20Vpp Измеритель частоты Диапазон: 0,01 Гц ~ 100 МГц; Разрешение: 0,01 Гц; Чувствительность: время ворот 3 класса (1 S, 10 S, 100 S) регулируется Функция счетчика Диапазон подсчета 0 ~ 4294967295 Режим соединения 2 вида режимов соединения: DC и AC Режим подсчета Ручная работа Функция развертки Несущая Форма волны Синус, квадрат, пандус, произвольный (за исключением постоянного тока) Тип развертки Линейная развертка или логарифм развертка Направление развертки Вперед, назад и круглый ход Время подметания 0,01 s-999,99 s/шаг Развертки объектов Частота, амплитуда, смещение, рабочий цикл



Диапазон установки Пусковое положение и положение отделки могут быть установлены произвольно Диапазон развертки Определяется параметрами Функция VCO (выход управления напряжением) Диапазон модуляции сигнала на вход 0 ~ 5 В Частотный диапазон сигнала VCO 0-1000 Гц Объект управления VCO Частота управления напряжением (VCF), амплитуда управления напряжением, смещение управления напряжением, цикл управления напряжением Специальная функция VCO Может амплитудный модулировать (AM) или частотный модулировать (FM) внешним аналоговым сигналом Функция модуляции Тип модуляции AM, FM, PM, ASK, FSK, PSK Несущая Форма волны Синус, квадрат, треугольник, рампа, произвольная форма волны (за исключением постоянного тока) AM Источник Внутренний (CH2)/внешний (VCO в порту) Модулирующая Форма волны Синус, квадрат, треугольник, рампа, произвольная форма волны Глубина От 0% до 100% Модулирующая частота Внутренний: 1μгц ~ 1 МГц; внешний: 1μгц ~ 2 кГц FM Источник Внутренний (CH2)/внешний (VCO в порту) Модулирующая Форма волны Синус, квадрат, треугольник, рампа, произвольная форма волны Модулирующая частота Внутренний: 1μгц ~ 1 МГц; внешний: 1μгц ~ 2 кГц PM Источник Внутренний (CH2)/внешний (VCO в порту) Модулирующая Форма волны Синус, квадрат, треугольник, рампа, произвольная форма волны Фазовое отклонение От 0 до 360 ° Модулирующая частота Внутренний: 1μгц ~ 1 МГц; внешний: 1μгц ~ 2 кГц Спросить Источник Внутренний (CH2), внешний (ASK IN Port), руководство Модулирующая Форма волны Квадрат с 50% циклом работы Частота ключа 1μгц ~ 10 МГц ФСК Источник Внутренний (CH2), внешний (FSK IN Port), ручной Модулирующая Форма волны Квадрат с 50% циклом работы Частота ключа 1μгц ~ 10 МГц ПСК Источник Внутренний (CH2), внешний (PSK в порту), руководство Модулирующая Форма волны Квадрат с 50% циклом работы Частота ключа 1μгц ~ 10 МГц Функция Burst Несущая Форма волны Синус, квадрат, пандус, произвольный (за исключением постоянного тока) Количество разрывов 1 ~ 1048575 Источник запуска Ручной, внутренний, внешний (AC/DC) Общие параметры Тип дисплея 2,4-дюймовый TFT цветной ЖК-дисплей Сохранение и загрузка Количество 20 Положение От 01 до 20 (01 для значения по умолчанию) Интерфейс Тип интерфейса Последовательный интерфейс USB Скорость связи 115200bps Протокол связи Режим командной строки, обеспечивающий протоколы связи Техника SMD, LSI, надежный и прочный Зуммер Можно включить/выключить, установив Источник питания Тип штепсельной вилки(Опционально) Штепсельная Вилка стандарта США/штепсельная вилка стандарта ЕС/штепсельная вилка стандарта Великобритании/штепсельная вилка стандарта Австралии Диапазон напряжения питания AC100V ~ 240 V Условия окружающей среды Температура: 0 °C ~ 40 °C; Влажность: <80% Размер 19,5*17,5*7 см/7,67*6,9*2,75 дюйма Вес 614 г/21,68 унций Размер упаковки 24*21*9,5 см/9,45*8,3*3,74 дюймов Вес упаковки 995-1058 г/35,08-37,73 унций
Комплектация:
1 * DDS генератор сигналов
1 * CD
1 * кабель питания
1 * USB кабель для передачи данных
1 * BNC-BNC кабель
2 * Кабель BNC-Clip







Доставка:

1. Мы гарантируем отправку товара в течение 24-72 часов после подтверждения оплаты, за исключением праздничных дней.
2. Мы отправляем почтой Китая, HKpost EMS, DHL, Fedex, в соответствии с вашим выбором при размещении заказов.
3. Если вы не получили товар через 45 дней, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы решить проблему.
4. Мы не несем ответственности за задержки, связанные с таможней, ввозными пошлинами, налогами или другими таможенными сборами.

Гарантия:

1. Все товары имеют 1 год гарантии. Если ваша покупка не соответствует товарному качеству, пригодности для целей или соответствия описанию, мы можем убедиться, что ваши проблемы решены.
2. Для неправильно отгруженных товаров, пожалуйста, свяжитесь с нами в течение 48 часов после доставки. Мы организуем доставку правильных товаров или вернем все ваши платежи.
3. Для дефектных или неисправных продуктов, пожалуйста, сделайте фотографии или видео, мы отправим или вернем деньги после подтверждения.
