Описание продукта:
DSCope-это usb-кабельАнализатора логики. Раздел выборки также основан на архитектуре Xilinx Spartan-6 FPGA, которая использует дифференциальный сигнал и архитектуру усилителя с переменным коэффициентом усиления для обеспечения аналоговой полосы пропускания 50 МГц и одноканальной частоты дискретизации до 400 МГц.

DSLogic основные характеристики версии:
-Режим: поток
-Максимальная частота дискретизации:
-Поток режим:
100 м @ 3 канала
50 м @ 6 каналов
25 м @ 12 каналов
20 м @ 16 каналов
-Максимальная глубина: 16G @ stream;256K @ buffer
-Аппаратное Хранение: 256 кбит
-Триггер: простой триггер +
-16-уровневый аппаратный триггер +
-Запуск по протоколу
-Пороговое значение: фиксированный порог: 0-5 в Регулируемый
-Диапазон напряжения: +-30 в
-Входное сопротивление: 250K | 7pF

Загрузка программного обеспечения:Пожалуйста, свяжитесь с нами для этого.

Подробная информация о продукте:
-Отбор образцов: макс. 30 м
-Максимальная частота дискретизации: 400 МГц
-Он может собирать и наблюдать цифровой сигнал в пределах 100 МГц.
-Защита от перенапряжения, Электростатическая защита, длительный срок службы
-Поддержка двойного режима: режим потока, передача USB в режиме реального времени на ПК, Ультра большая глубина выборки; Буферный режим, широкая пропускная способность аппаратного хранения, сверхвысокая частота дискретизации
-Регулируемый порог значение: Поддержка различных напряжение: 1,2 V/1,8 V/2,5 V/3,3 V/5,0 V
-Цельнометаллический корпус
-Защита от шума 360 градусов, быстрое рассеивание тепла, более стабильная работа цепи.

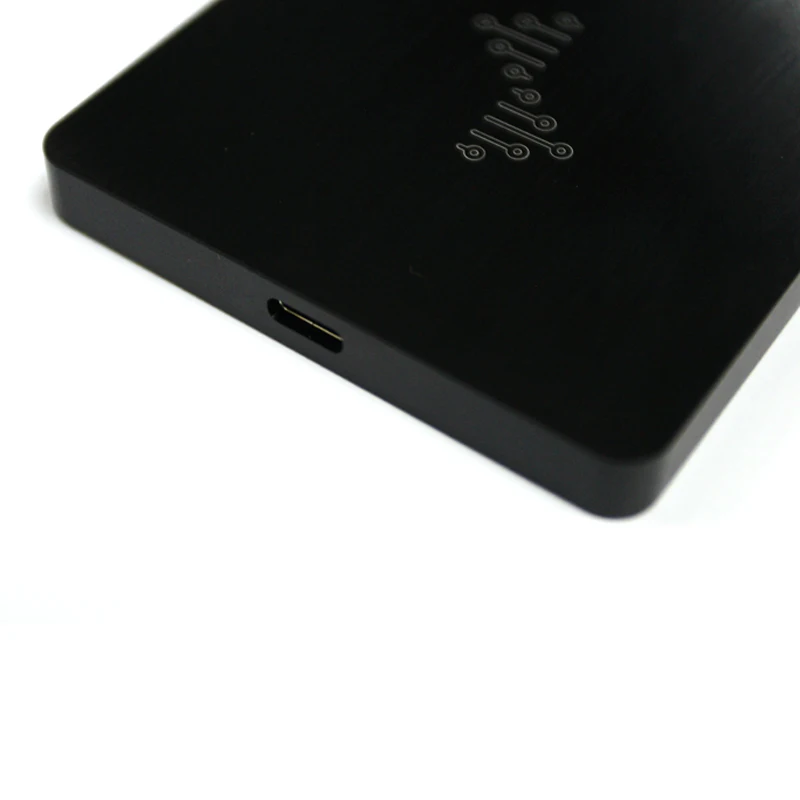

-Интерфейс USB tYPE-C
-Максимальная поддержка глубины 16 г
-100 м Частота дискретизации может собрать 160 секунд волновой формы
-Частота дискретизации 20 м может собрать форму волны 13 минут
-1 м Частота дискретизации может собрать 4 часа волновой формы
-Оконная система (xp/vista/win7/win8/win10)
-Многослойный протокол, дата более интуитивная
-Поддержка запуска содержимого протокола

DSLogic отличается от функций логического анализатора другие начального уровня в основном следующие аспекты:
-Логический анализатор начального уровня пропускная способность мегаполиса или показатели глубины памяти компромиссны, в то же время значительно снижая полезность такого логического анализатора. Например, передача данных в режиме реального времени через usb-память saleae для хранения данных с использованием хост-компьютера, хорошее решение проблемы глубины памяти, но из-за ограниченности полосы пропускания USB, может достигать только 200-300Mbps пропускной способности выборки; Открытый верстак логического анализатора используется внутренний FPGA BRAM в качестве места хранения, Также имеет пробоотборная трубка 1,6 Гбит/с, но объем памяти составляет всего 216 кбит.
-16 этап комбинированные передовые всплывающие предупреждения функции, легко установить комплекс триггер условия. В качестве логического анализатора запускаются наиболее важные характеристики прямого воздействия на точность места выборки. Большинство логических анализаторов начального уровня не имеют продвинутых функций запуска, позволяя пользователям находить и находить проблему в большом количестве бесполезной информации, тратя ценное время.
-Постоянно Регулируемый пороговый уровень. Основываясь на уровне высокоскоростного компаратора, не только может регулировать уровень предельный уровень для удовлетворения различных сигнала стандартов (1,2 V/1,5 V/1,8 V/3,3 V/5,0 V), И может определить уровень точности до уровня менее 100 мВ для максимальной разницы шума, Значительно уменьшает возможность ложных срабатываний и пробоотборных заусенцев. Большинство логических анализаторов начального уровня используют стандартный интерфейсный чип с фиксированным уровнем напряжения, не могут гарантировать точность результатов выборки.

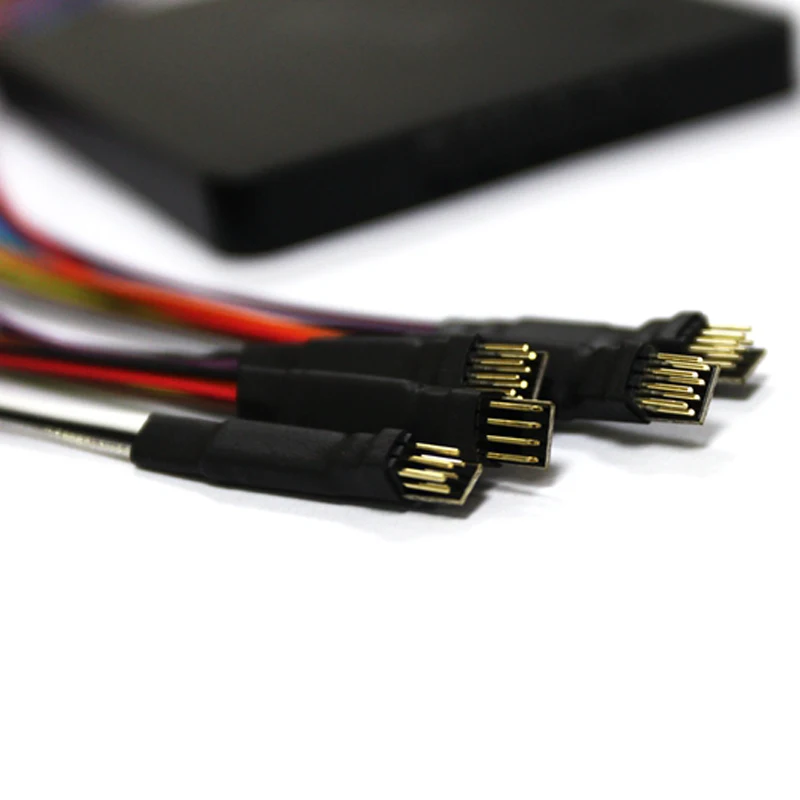

-Используйте экранированный кабель fly line коннектор. Экранированный кабель является стандартным на высококлассном логическом анализаторе, вы можете обеспечить целостность отобранных цепей сигнала, уменьшая степень искажения отобранного сигнала. Большинство логических анализаторов начального уровня используют Обычный кабель DuPont для подключения логического анализатора и измеренного сигнала, разрывы импеданса и проблемы с отскоком грунта создают серьезные искажения сигнала, который влияет на логический анализатор на измеряемом уровне сигнала.

Наше программное обеспечение для ПК использует ту же архитектуру с открытым исходным кодом, теперь поддерживает до 44 видов возможностей анализа протоколов. При поддержке сообщества с открытым исходным кодом это число будет продолжать расти. Каждый человек думал, что этот Бесплатный протокол разбирает библиотеки, чтобы сделать свой собственный вклад.

Посылка в комплект входит:
-1 основной блок DSLogic
-1 USB Type-c
-5 x обмотки смещения (тефлоновая Посеребренная проволока)
-16 зажимов сигнала (случайный цвет)
