Описание:
Усилитель Мощности HF, для трансивера QRP, улучшает сигнал. Может использоваться как в качестве базового, так и в качестве мобильного устройства, чрезвычайно компактный и легкий, полная интеграция с FT-817 с помощью входящего в комплект кабеля интерфейса, усилитель включает в себя различные схемы защиты, такие как Высокое напряжение, фронтальный светодиодный дисплей.

Этот усилитель может быть успешно использован с другими установками QRP, такими как ICOM IC-703 (и Elecraft KX3).

YAESU FT-817ND Руководство по быстрой эксплуатации:

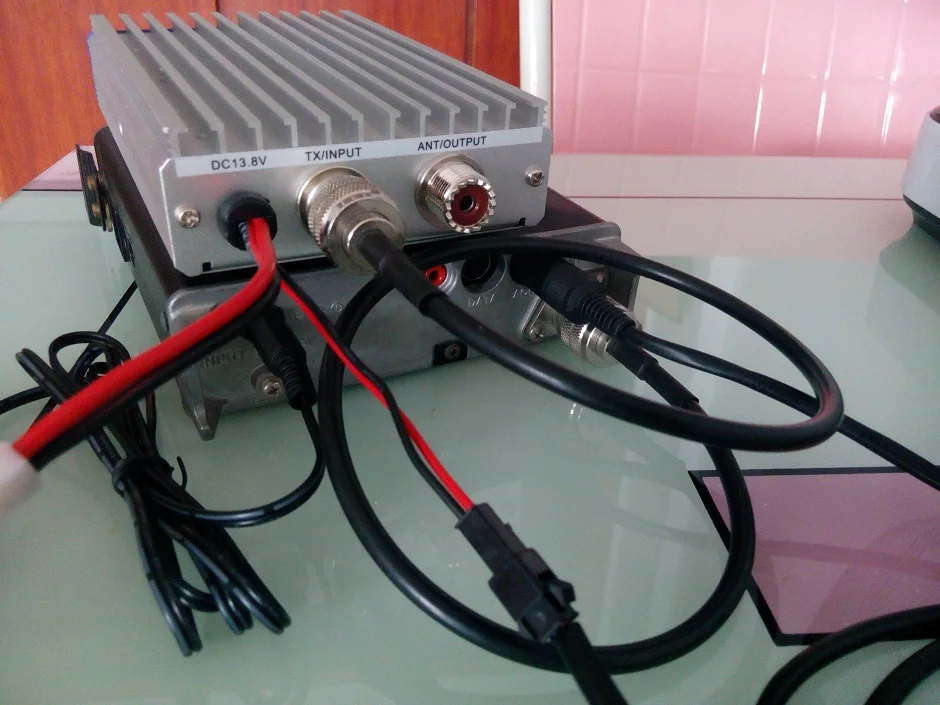

-Подключите шнур питания к источнику питания постоянного тока, красный к «+», черный к «-»
-Подключите кабель ACC к FT-817 ACC и amp

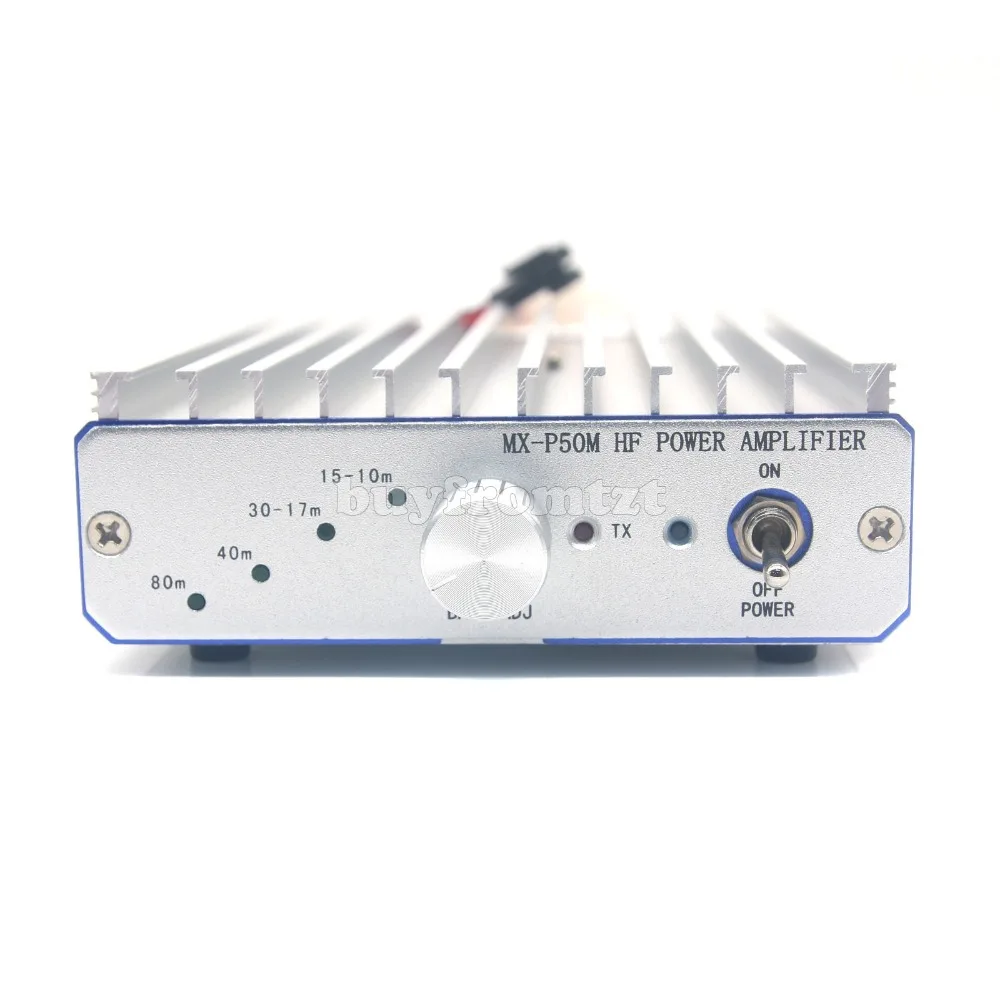

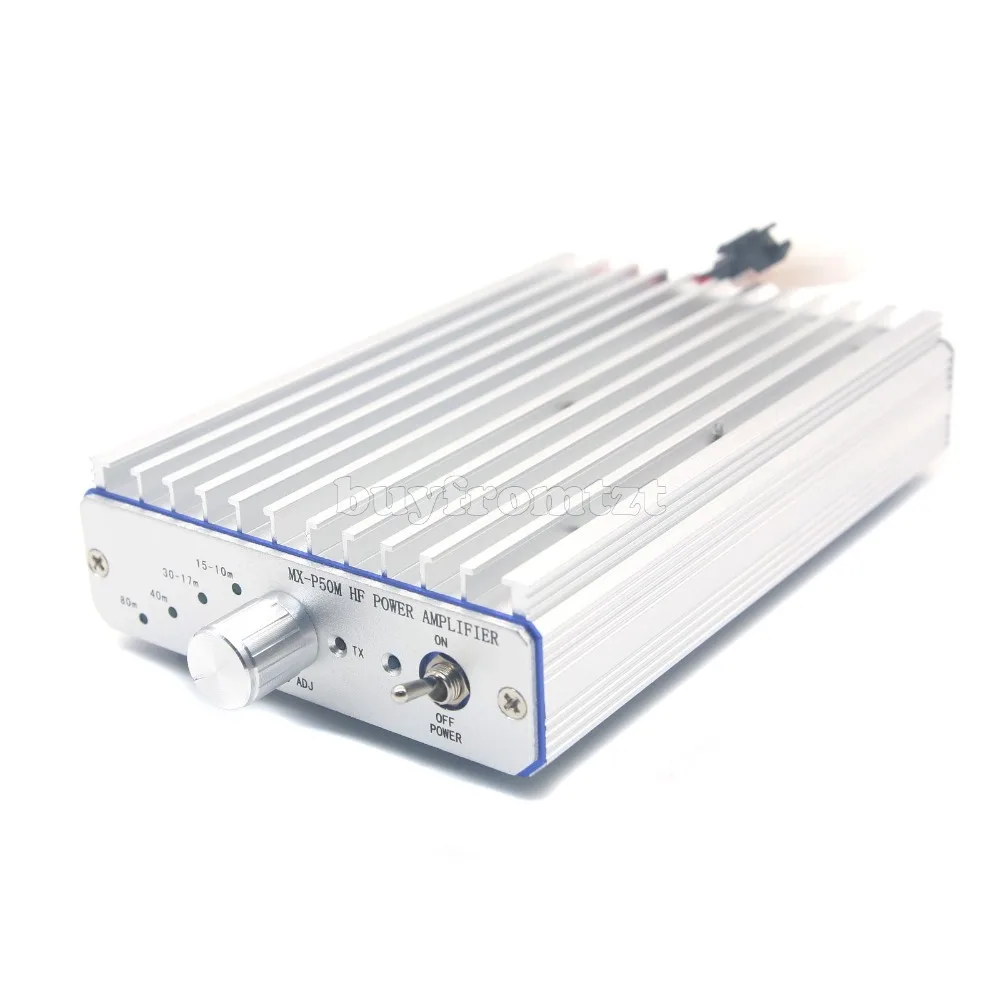

-Кнопка регулировки «BAND ADJ», выберите ремешок.
-Подключите антенну к усилителю «ANT» и «input» от антенны FT-817. Обратите внимание, что используемая вами антенна должна быть хорошо настроена, SWR должна быть менее 1:1.5
-Откройте питание как от поставщика, так и от усилителя. Мощность указана на.
-Питание на FT-817, полоса показывает, что на Amp shoule быть включен.
-Нажмите PTT, TX укажите на усилителе. Обратите внимание! Если работает на FM или SSTV в течение длительного времени работы, следует снизить выходную мощность на FT-817,
Сказать 2,5 W или 1 Вт.

Другое руководство по эксплуатации трансивера QRP:
Подключите кабель acc к PTT-TX трансивера и усилителю, ACC зеленый к «GND», красный к «TX-PTT», радио «TX-PTT» РУКОВОДСТВО просмотра.

Технические характеристики
-Частотный диапазон: 80 м 40 м 30 м-17 м 15 М-10 м
-Режимы работы: SSB CW AM, RTTY и FM-пониженный рабочий цикл
-ВЧ вход: 5 Вт
-Выходная мощность: 45 Вт
-Режим ремешка: руководство пользователя
-Требования к питанию: 13,8 В 8А, красный "+" черный "-"
-Метод охлаждения: Пассивное воздушное охлаждение

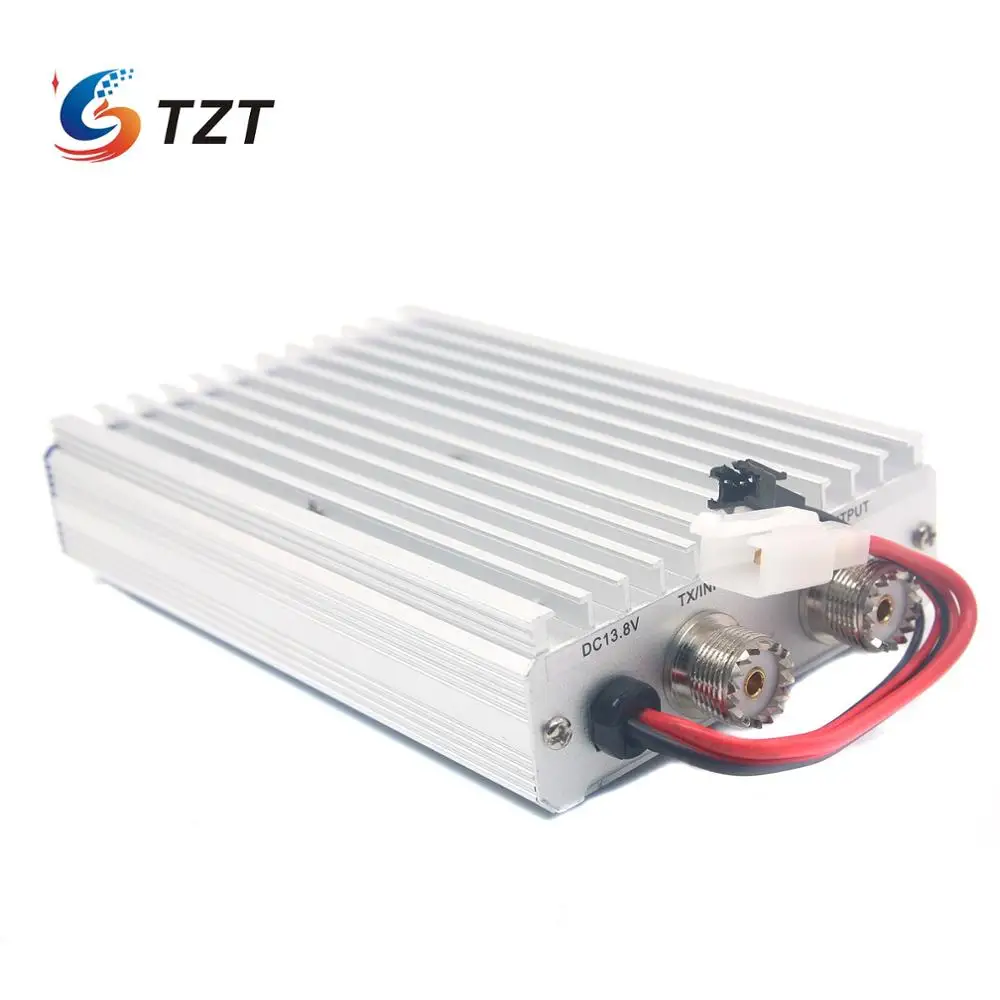

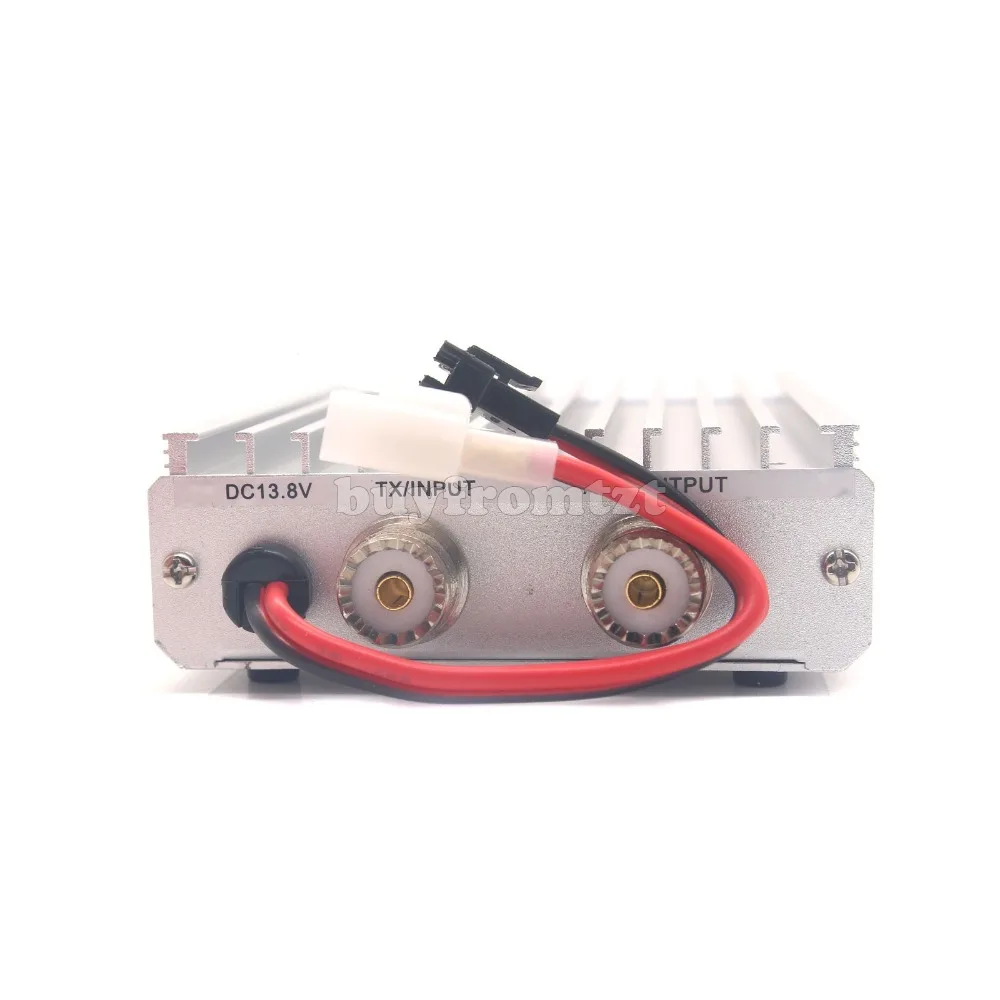

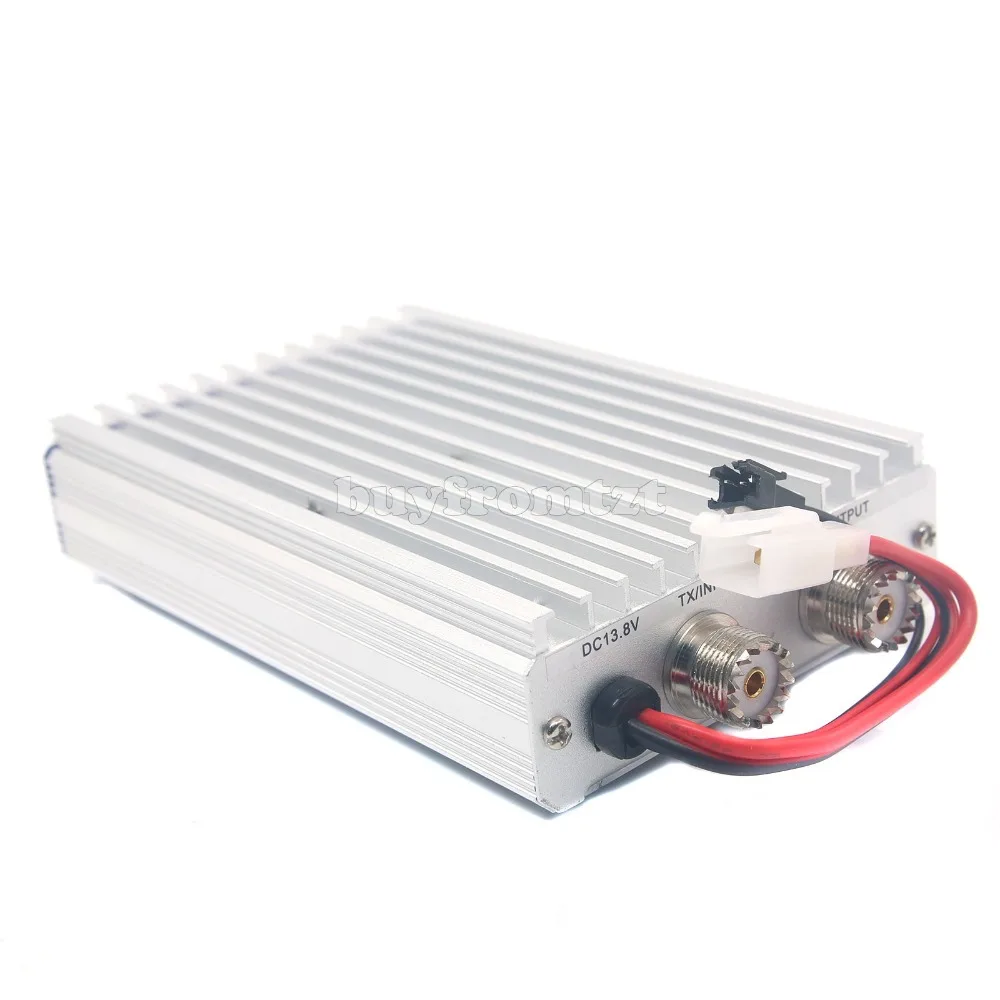

-Разъем антенны: SO-239 50 Ом
-Размер: 155*100*35 мм D * W * H
-Вес: 0,55 кг

Посылка список:
-1x MX-P50M
-1x Мощность шнур
-1x Управление кабель
