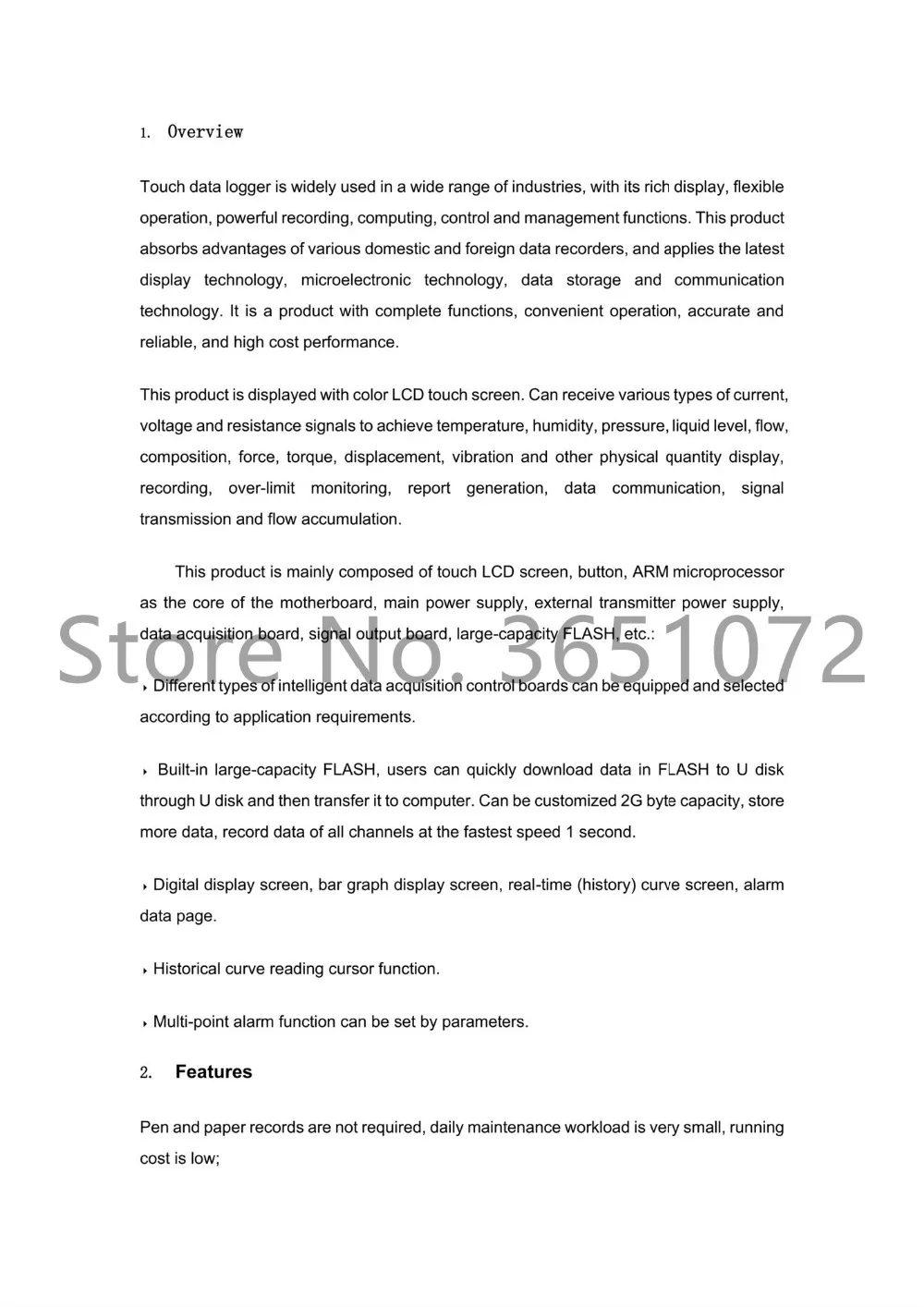

Сенсорный регистратор данных широко используется в широком спектре отраслей, с его богатым дисплеем, гибкой работой, мощной записью, вычислениями, контролем и функциями управления. Этот продукт поглощает преимущества различных отечественных и зарубежных регистраторов данных и применяет новейшие технологии отображения, микроэлектронные технологии, хранение данных и коммуникационные технологии. Это продукт с полными функциями, удобным управлением, точным и надежным, и высокой производительностью затрат.

Этот продукт отображается с цветным сенсорным ЖК-экраном. Может получать различные типы сигналов тока, напряжения и сопротивления для достижения температуры, влажности, давления, уровня жидкости, расхода, состава, силы, крутящего момента, смещения, вибрации и других физических дисплеев, запись, контроль над ограничениями, формирование отчетов, передача данных, передача сигнала и накопление потока.

Этот продукт в основном состоит из сенсорного ЖК-экрана, кнопки, микропроцессора ARM в качестве ядра материнской платы, основного источника питания, внешнего источника питания передатчика, платы сбора данных, платы вывода сигнала, вспышки большой емкости, И т. д.:

4 различных типа интеллектуальных контроллеров сбора данных могут быть оснащены и выбраны в соответствии с требованиями приложения.

4 встроенные флэш-накопители большой емкости, пользователи могут быстро загружать данные во флэш-памяти на u-диск через u-диск, а затем переносить их на компьютер. Можно настроить Емкость 2G байт, хранить больше данных, записывать данные всех каналов с самой быстрой скоростью 1 секунду.

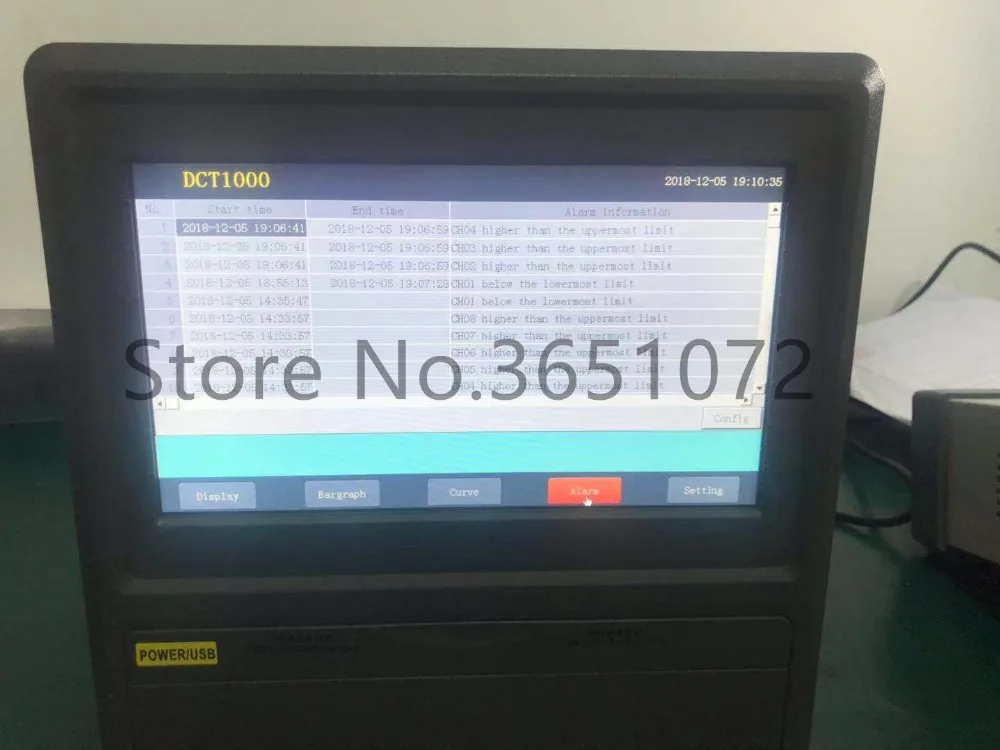

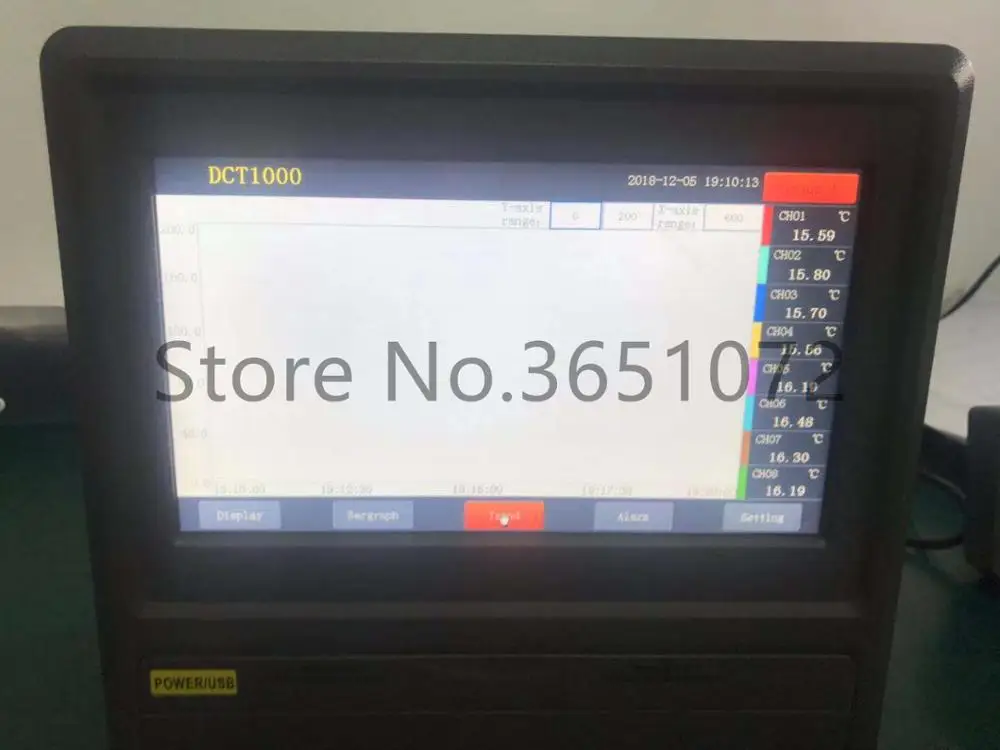

4 экрана цифрового дисплея, экран отображения гистограммы, экран кривой в реальном времени (история), страница данных тревоги.

4. Функция считывания курсора с исторической кривой.

4. Функция многоточечной сигнализации может быть установлена по параметрам.

2. Особенности

Ручка и бумажные записи не требуются, рабочая нагрузка на ежедневное техническое обслуживание очень мала, стоимость бега низкая;

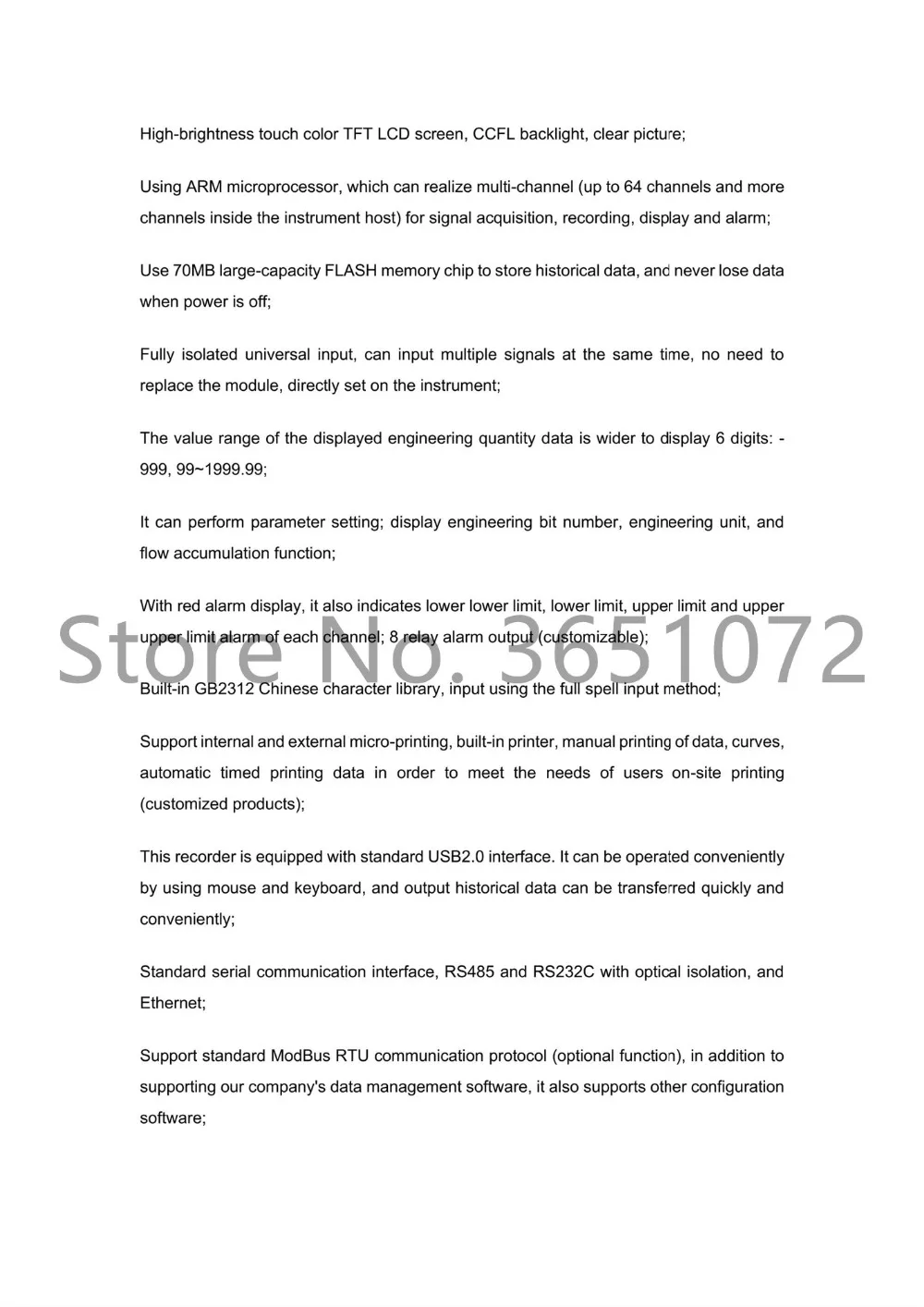

Яркий сенсорный цветной TFT ЖК-экран, CCFL подсветка, четкое изображение;

Использование микропроцессора ARM, который может реализовывать Многоканальный (до 64 каналов и больше каналов внутри хоста инструмента) для получения сигнала, записи, отображения и сигнализации;

Используйте чип флэш-памяти большой емкости 70 Мб для хранения данных истории и никогда не теряйте данные при отключении питания;

Полностью изолированный Универсальный вход, может одновременно вводить несколько сигналов, нет необходимости заменять модуль, непосредственно устанавливаемый на приборе;

Диапазон значений отображаемых данных инженерного количества шире для отображения 6 цифр: -999, 99 ~ 1999,99;

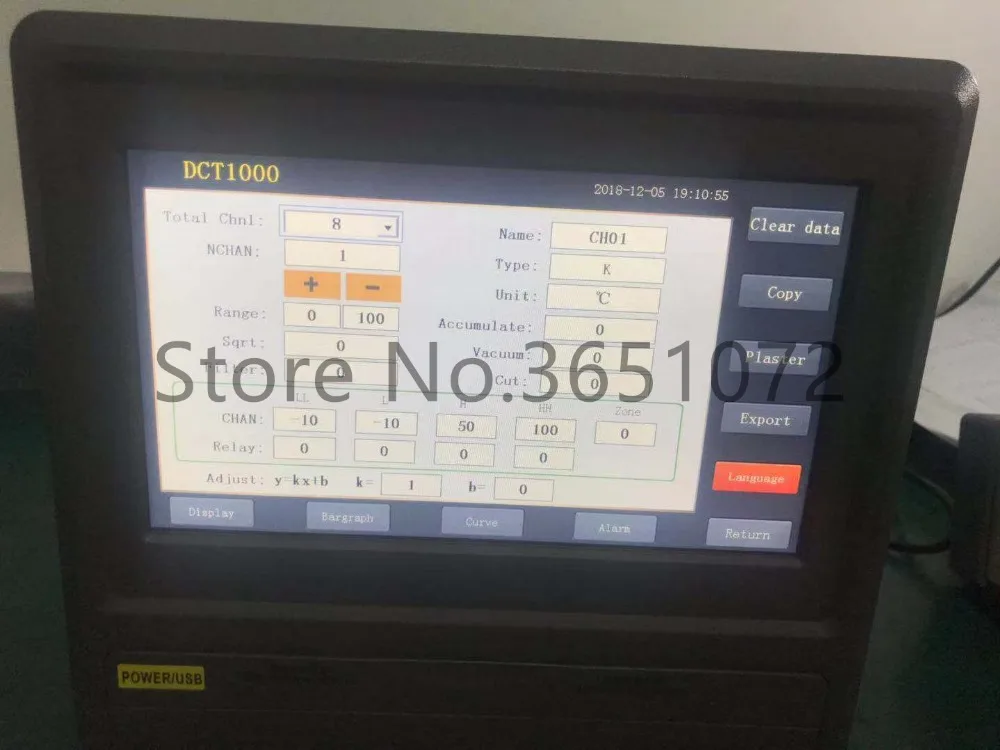

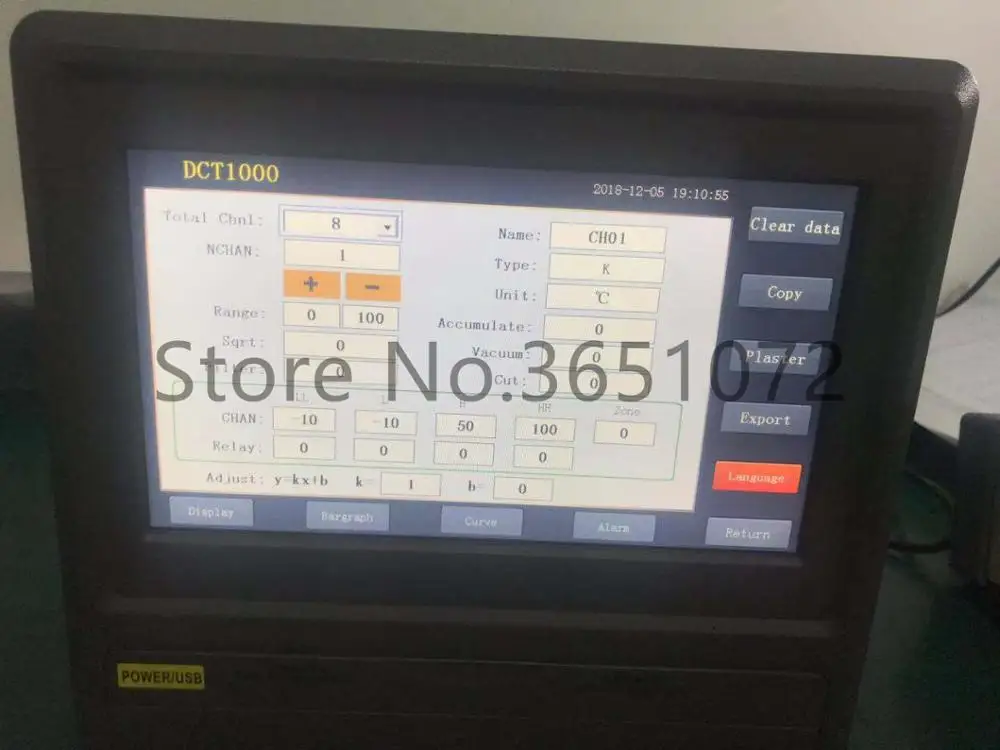

Он может выполнять настройку параметров; Отображать номер инженерного бит, инженерный блок и функцию накапливания потока;

С красным сигнальным дисплеем, он также показывает нижний предел, нижний предел, верхний предел и верхний предел сигнала тревоги каждого канала; 8 релейный сигнал (настраиваемый);

Встроенная китайская библиотека символов GB2312, вход с использованием метода полного ввода заклинаний;

Поддержка внутренней и внешней микропечати, Встроенный принтер, ручная печать данных, кривые, автоматическая печать данных по времени для удовлетворения потребностей пользователей на месте печати (индивидуальные продукты);

Этот Видеорегистратор оснащен стандартным интерфейсом USB2.0. Его можно удобно использовать с помощью мыши и клавиатуры, а выходные данные можно передавать быстро и удобно;

Стандартный интерфейс последовательной связи, RS485 и RS232C с оптической изоляцией и Ethernet;

Поддержка стандартного протокола связи ModBus RTU (дополнительная функция), в дополнение к поддержке программного обеспечения управления данными нашей компании, он также поддерживает s другое программное обеспечение конфигурации;

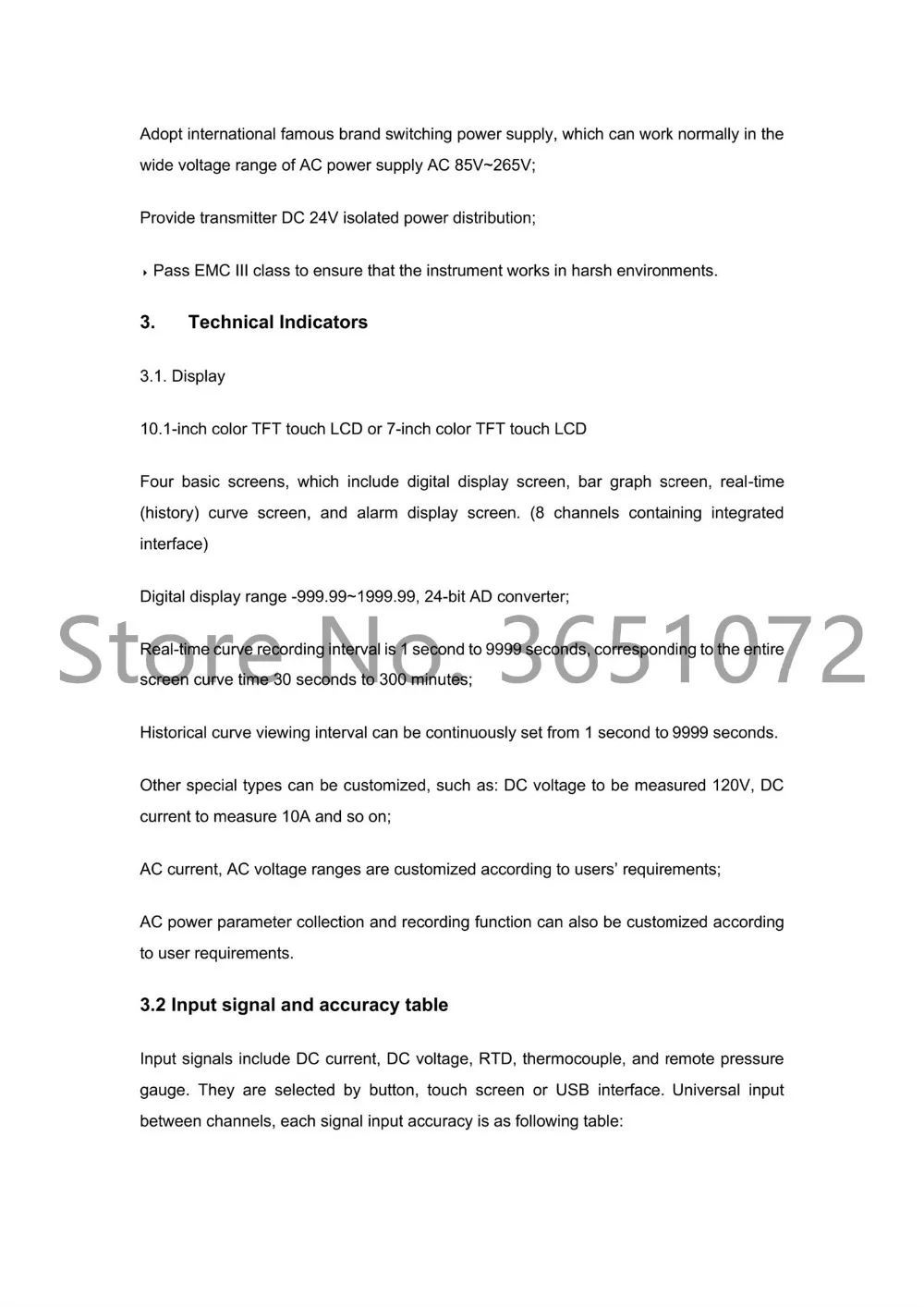

Принять Международный известный бренд импульсный источник питания, который может нормально работать в широком диапазоне напряжения источника питания переменного тока 85 В ~ 265 В;

Обеспечить передатчик постоянного тока 24 В изолированное распределение мощности;

4 пройти EMC III класс, чтобы гарантировать, что инструмент работает в суровых условиях.

3.       Техническими показателями

3,1. Дисплей

10,1-дюймовый цветной TFT сенсорный ЖК-дисплей или 7-дюймовый цветной TFT сенсорный ЖК-дисплей

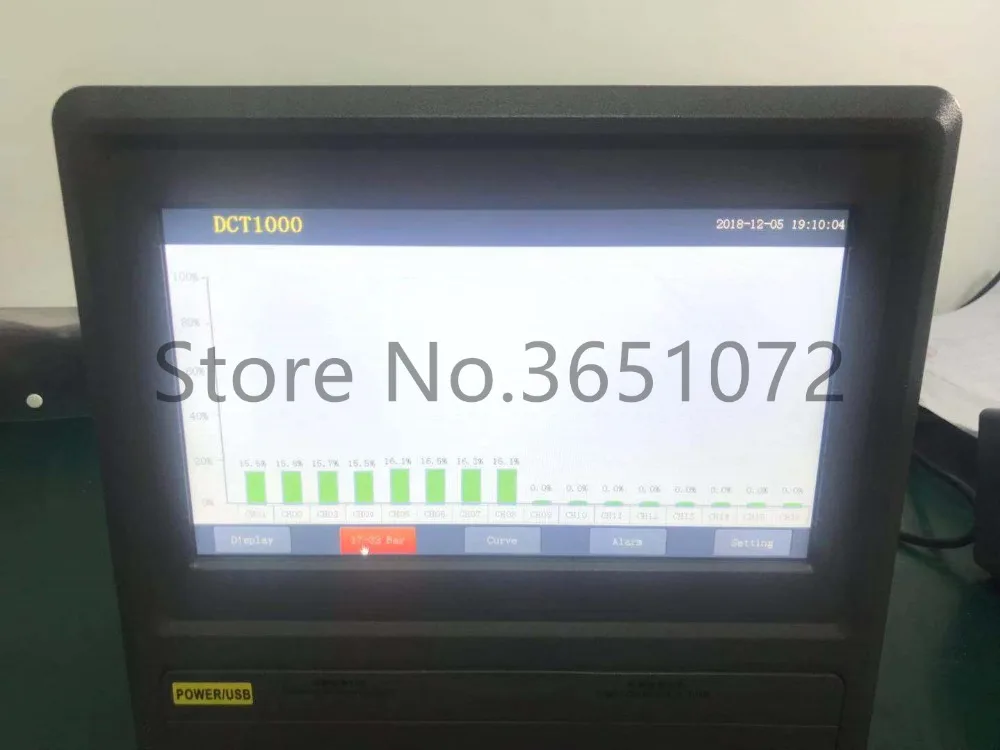

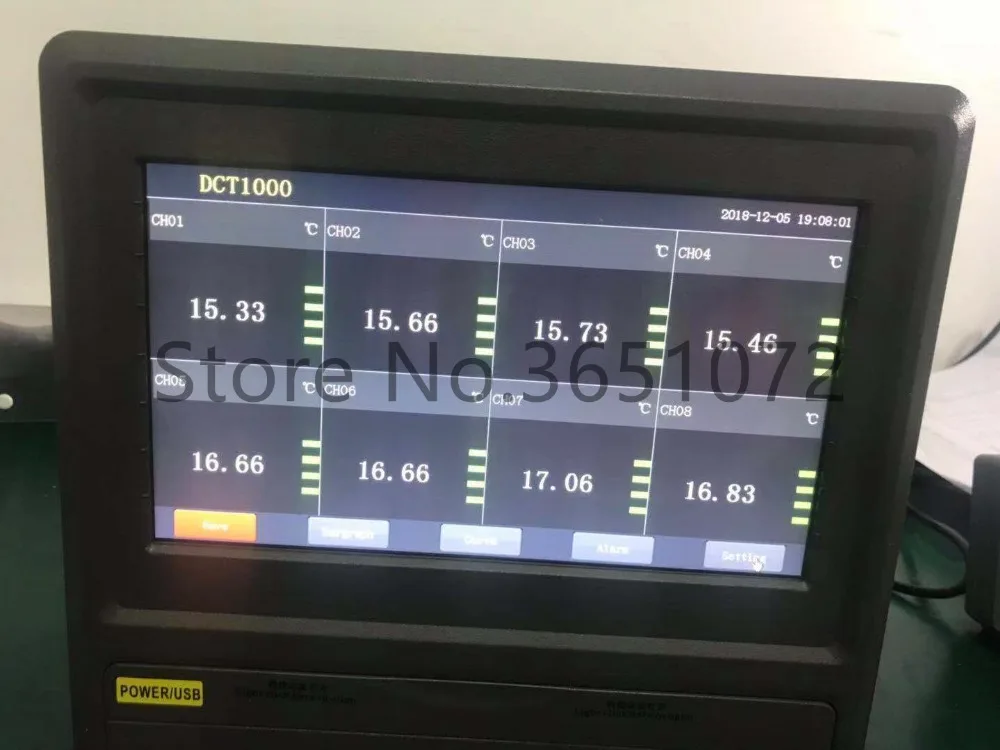

Четыре основных экрана, которые включают в себя цифровой экран дисплея, экран гистограммы, экран кривой в реальном времени (истории) и экран дисплея сигнализации. (8 каналов, содержащих Интегрированный интерфейс)

Цифровой дисплей Диапазон-999,99 ~ 1999,99 24 бит AD конвертер;

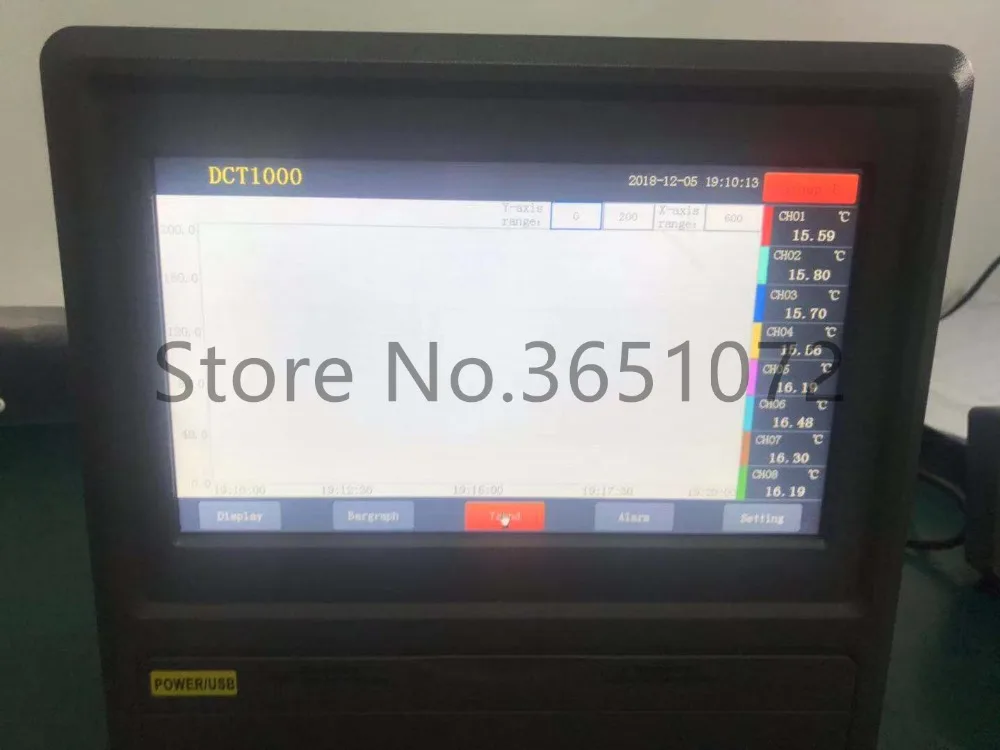

Интервал записи кривой в реальном времени составляет от 1 секунды до 9999 секунд, что соответствует всему времени кривой экрана от 30 секунд до 300 минут;

Интервал просмотра истории кривой может непрерывно устанавливаться от 1 секунды до 9999 секунд.

Другие специальные типы могут быть настроены, такие как: напряжение постоянного тока для измерения 120 В, ток постоянного тока для измерения 10A и так далее;

Переменный ток, диапазон напряжения переменного тока настраиваются в соответствии с требованиями пользователей;

Функция сбора и записи параметров питания переменного тока также может быть настроена в соответствии с требованиями пользователя.

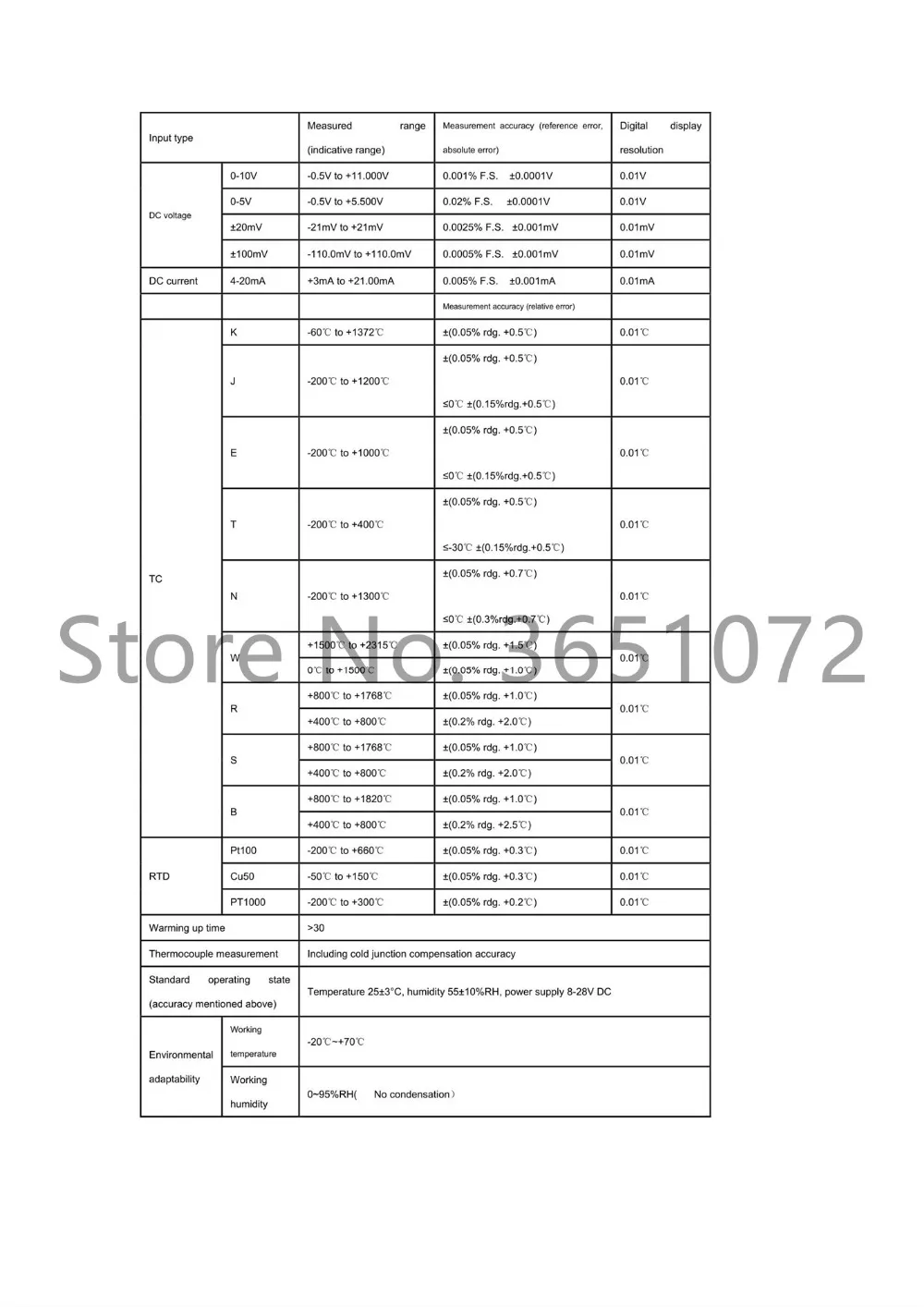

3,2 входной сигнал и Таблица точности

Входные сигналы включают постоянный ток, напряжение постоянного тока, RTD, термопару и датчик удаленного давления. Они выбираются кнопкой, сенсорным экраном или интерфейсом USB. Универсальный вход между каналами, точность ввода каждого сигнала соответствует следующей таблице:
