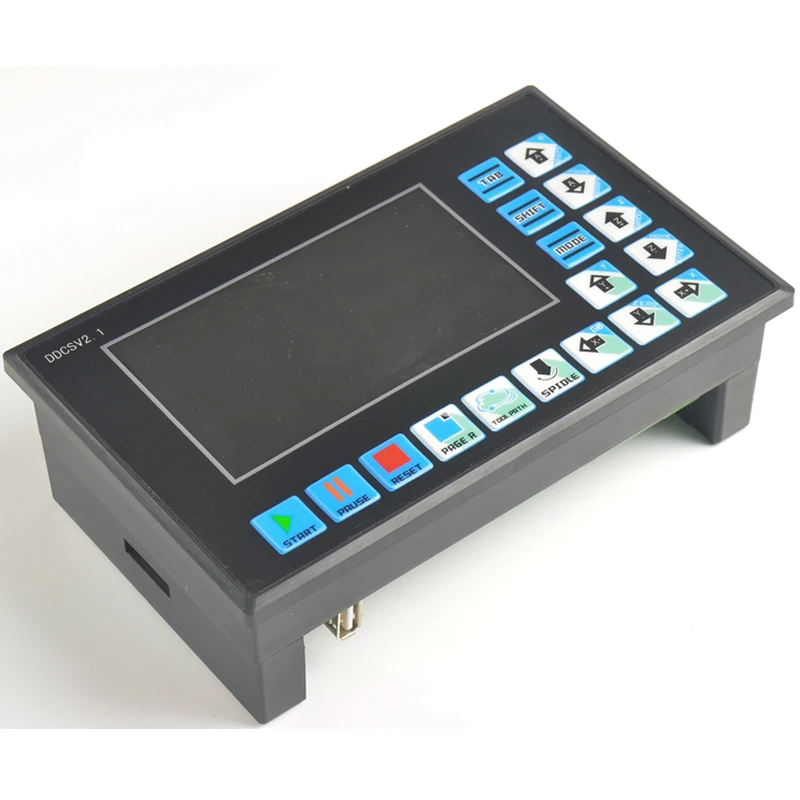

4 осевой DDCSV2.1 USB Mach3 контроллер автономной системы с ЧПУ движения 500 кГц Драйвер

4 осевой DDCSV2.1 USB Mach3 контроллер автономной системы с ЧПУ движения 500 кГц Драйвер

Введение:
-DDCSV2.1-4 оси и 4-осевой контроллер движения, которая была изучена и разрабатывался быстрее ЧПУ в течение четырех лет. период управления каждой позиции составляет всего 4 миллисекунды, с высокой точностью управления. наивысший одноосный выходной Пульс составляет 500 кГц, а ширину импульса можно отрегулировать. он поддерживает общий шаговый двигатель и серводвигатель.
-Система числового управления DDCSV2.1 использует систему проектирования ARM + FPGA. рука может закончить часть интерфейса человека-компьютера и анализа кода, И FPGA может закончить часть основного алгоритма и управления импульсным генерированием, с разумным дизайном, надежным контролем и простой в эксплуатации.
-Структура макета панели DDCSV2.1 рациональна. Общая автономная работа может быть завершена только 17 клавишами и поддерживает FANUC с высокой универсальностью, чтобы быть совместимым с набором кодов G.
-Эта спецификация вводит метод работы Специальной автономной системы ЧПУ, DDCSV2.1 и подключения станка, а также спецификации работы. по большому количеству графических представлений и примеров, использование может быстро научиться использовать систему ЧПУ DDCSV2.1.

DDCSV2.1 сделал следующие изменения на основе DDCSV1:
1: входной сигнал изменен для поддержки NPN-переключателя;
2: ограничение поддержки и общий вход для дома;
3: Используйте более стабильную вспышку, чтобы гарантировать отсутствие потери программы;
4: алгоритм обновления, поддержка мягкой интерполяции, модифицированная версия V1.1 ошибки дуговой интерполяции;
5: Обновите модуль питания, система более стабильна.

Параметры производительности продукта:
-Обычный цифровой входной интерфейс изоляции муфты 16-circuitoptocoupler
-Обычные цифровой входной интерфейс 3 контурная анод изоляция сцепного устройства
-Выходной интерфейс порта управления шпинделя 0-10 В с аналоговым количеством (может быть изменен как выход ШИМ);
-Поддерживает 3 оси, 4 оси управления шаговым двигателем, наивысший контроль импульсного выхода одной оси составляет 500 кГц;
-Основной чип управления ARM9;
-Чип основного алгоритма FPGA;
-4,3 дюймов TFT экран, разрешение экрана: 480*272
-17 операционных ключей;
-Основное контрольное оборудование-18 в-32 В вход питания, емкость тока не должна быть ниже 0,5a;
-Поддержка USB флэш-диска для чтения кода G, и размер G codefile не имеет требования;
-Быть оснащен портом MPG и поддержкой цифрового отображения MPG, а также поддержкой общего MPG на рынке.
-Поддержка клавиши панели с одноосным ручным управлением, ручным шагом и управлением;
-Поддержка работы, чтобы быстро определить положение бега;
-Поддержка нескольких координатных систем (с автоматической функцией экономии в случае отключения питания);
-Поддержка функции сохранения данных автоматически после отключения питания (нажмите кнопку Пуск, чтобы автоматически сохранить данные в операции, автоматически сохранить данные после отключения питания)

Внешний вид, структура и Размер продукта:
-DDCSV2.1 принимает встроенную конструкцию корпуса, которая может пробить квадратное отверстие на шкафу оборудования, а затем вставлять это оборудование в отверстие для сквора. Используйте два механизма блокировки изнутри, чтобы зафиксировать это оборудование на шкафу оборудования, с простой установкой. размерная фигура внешнего вида изделия соответствует изображению 1-1 и изображению 1-2.
-Размер панели продукта 163*102*5 мм; размер основного корпуса 156 мм * 93 мм * 45 мм;
-Размер квадратного отверстия, установленного на шкафу оборудования, составляет 156*93 мм.

В комплект входит:
-1 x 4-осевая CNC контроллер движения
-1 USB флеш-накопитель 4 Гб
-1 удлинитель USB
