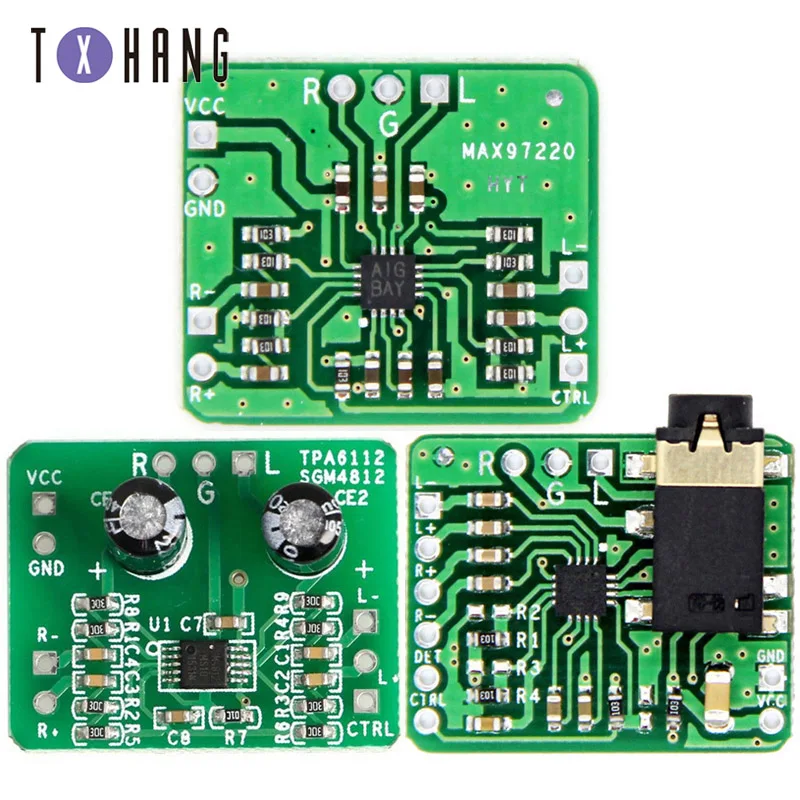

SGM4812 TPA6132 MAX97220 усилитель для наушников дифференциальный сбалансированный модуль

SGM4812 TPA6132 MAX97220 усилитель для наушников дифференциальный сбалансированный модуль

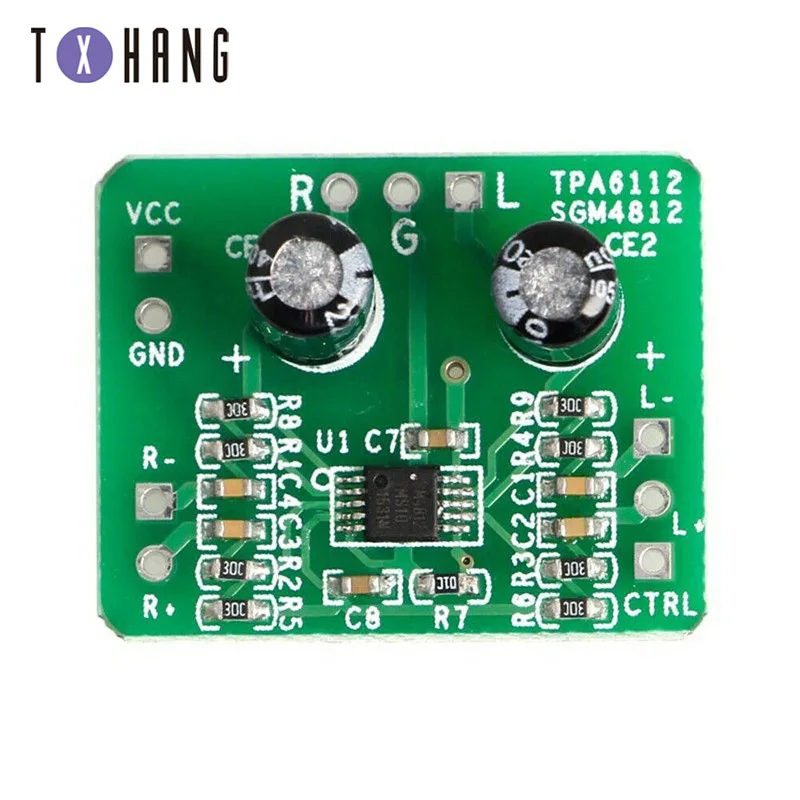

TPA6112 & SGM4812
100% новый и высококачественный
Материал: электрические компоненты
Цвет: Смотрите фотографии
Примечание: Этот усилитель подходит для дифференциального баланса (L, R, G), легко соединяется с обычной платой усилителя мощности.
И усилитель с усилителем
HIFI чип TPA6112 и SGM4812, качество необыкновенное.
Размер платы усилителя: 2,0x2,5 см/0,79 "* 0,98"

Посылка включает в себя:
1 шт. SGM4812 HIFI усилитель для наушников 150 мВт Плата усилителя дифференциальный сбалансированный

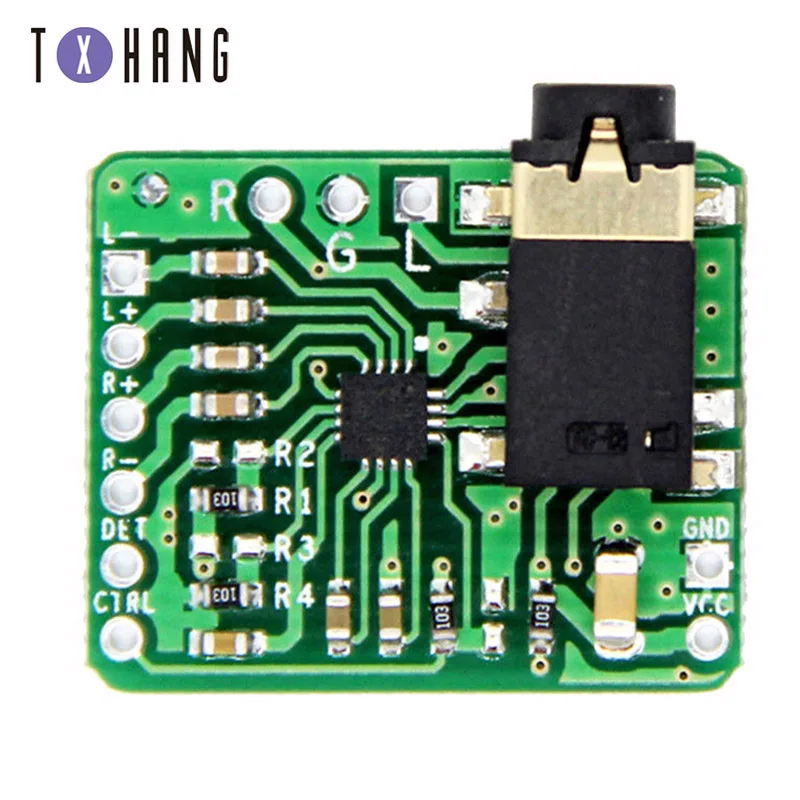

TPA6132
Описание:
Чип: TPA6132
3,5 мм выход для наушников
Размер платы: 23 мм x 19 мм
DET: разъем для наушников; после того, как наушники вкладыши, он будет выводить низкий уровень; когда он не подключается, он будет выводить высокий уровень;
CTRL: чип Включает pin (обычно соединяется с bluetooth модулем отключения звука); когда вход низкий уровень, он будет закрыт; когда вход высокий уровень, он включится; по умолчанию внутренний Пульс высокий уровень;
Советы:
L, R, G pin подключен к разъему для наушников
Когда это дифференциальный вход: L-, L +, R-, R +
Когда это вход одного порта: L-и R-подключение с одним входом порта общий порт; L + соединяется с левым каналом; R + соединяется с правым каналом
VCC: 2,3-5,5 V

Посылка включает в себя:
1 шт. х TPA6132 стерео усилитель для наушников

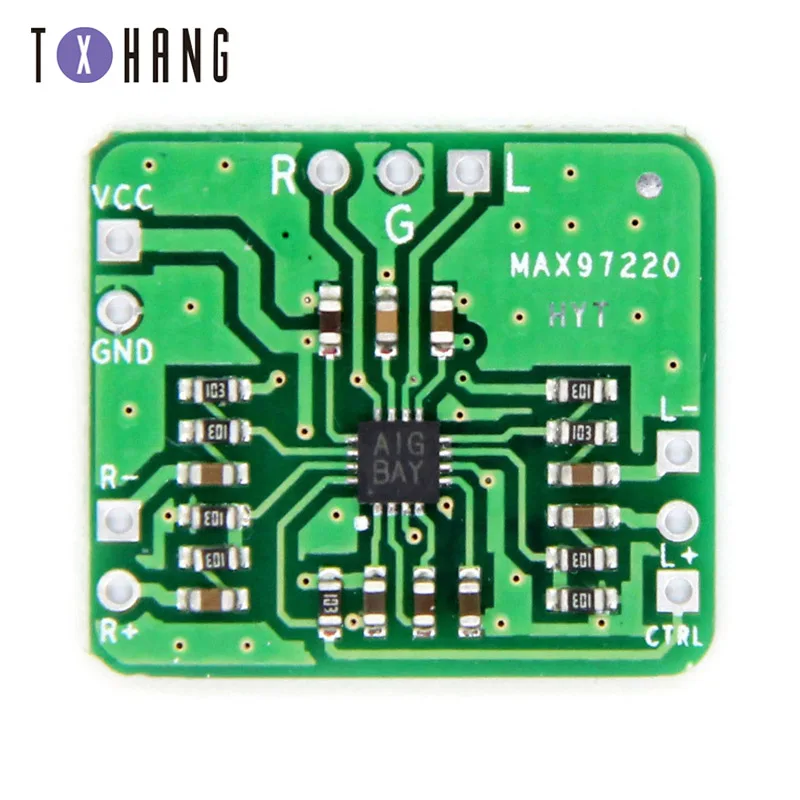

MAX97220
Описание:
Схема дифференциального усиления использует симметрию параметров цепи и отрицательные отзывы для эффективной стабилизации статической рабочей точки и усиления сигнала дифференциального режима для подавления общего режима сигнала. Он широко используется в входной стадии цепи прямого соединения и измерительная цепь.
Особенности:
1>. Высококачественный сигнал;
2>. стабильный звуковой сигнал;
3> Низкое энергопотребление;
4>. Поддержка отключения управления.
Параметры:
1>. Название продукта: Плата усилителя мощности MAX97220
2>. Рабочее напряжение: DC 2,5 V-5,5 V
3>. Диапазон рабочих температур:-40 ° ~ 85 °
4>. Диапазон рабочей влажности: 0%-95% RH
5>. Размер: 23*20*2,6 мм
CTRL Pin-код:
Модуль включает терминал. модуль включен и может работать нормально, когда входной сигнал высокого уровня. модуль является нетрудостью и не может работать нормально, когда входной сигнал низкого уровня. по умолчанию внутренняя съемка высока.
С помощью шаги:
1>. Убедитесь, что схема проводки как показано;
2>. Подключение правильного входного напряжения на входном терминале;
3>. входной звуковой сигнал;
4> подключение к подходящей плате усилителя мощности или наушнику или акустическому устройству на аудиовыходном разъеме;
5>. Проверка и использование.
Применение:
1>. Сделай Сам спикер;
2>. голосовое интеллектуальное управление;
3>. Преобразование сигнала Bluetooth.
4>. Blu-ray и dvd-плееры
5>. ЖК-телевизор
6>. аудиоустройства Prosumer
7>. телеприставки
8>. простые мультимедийные интерфейсы

Посылка включает в себя:
1 шт. Плата усилителя мощности MAX97220
