ЖК-дисплей цифровое хранение оцилоскоп/частотомер DIY Kit ваши запросы даем профессиональные BNC зонд USB Интерфейс DSO 20MSa/s 3 МГц

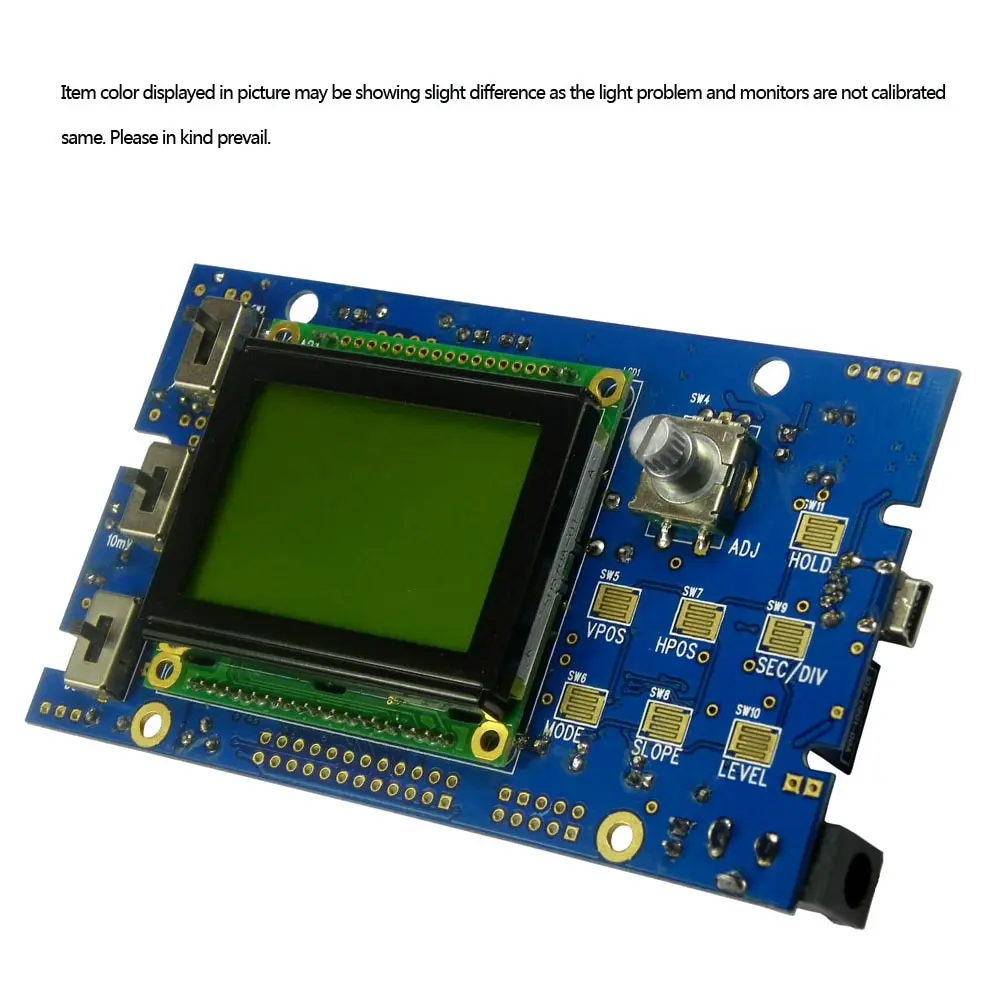

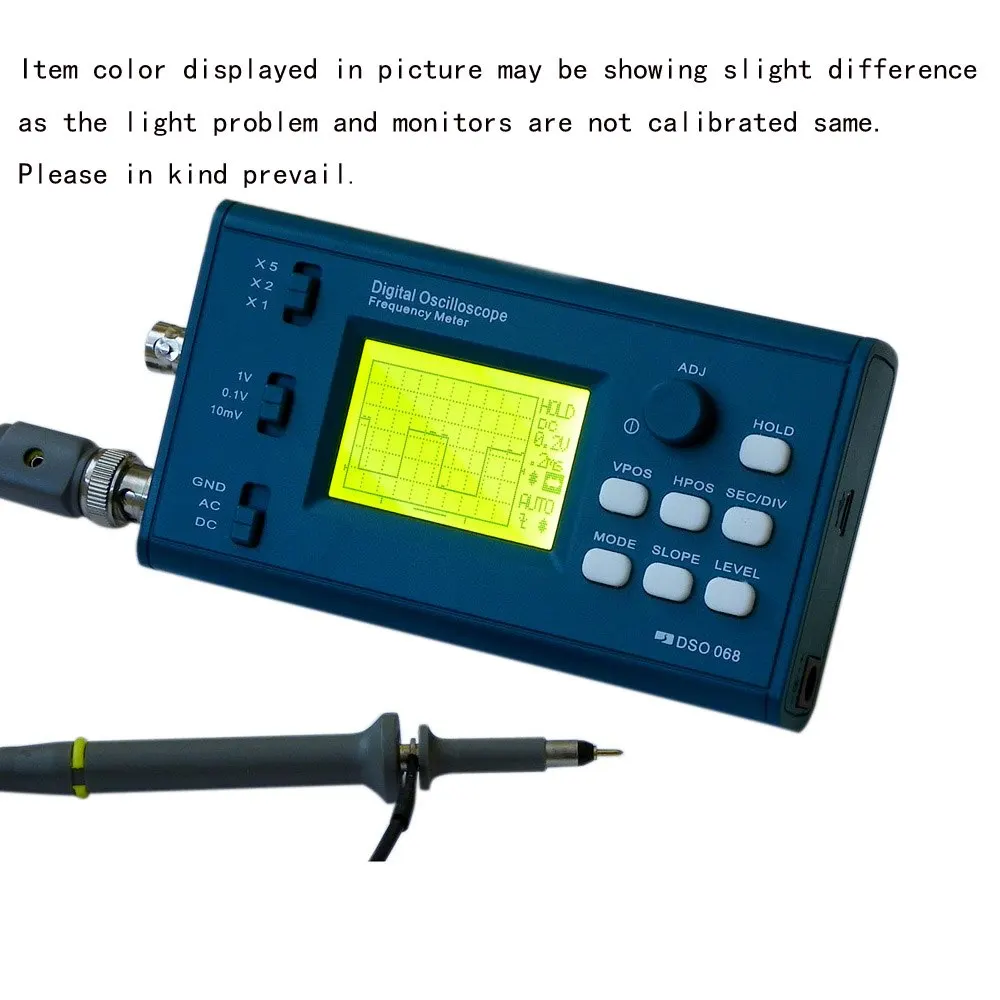

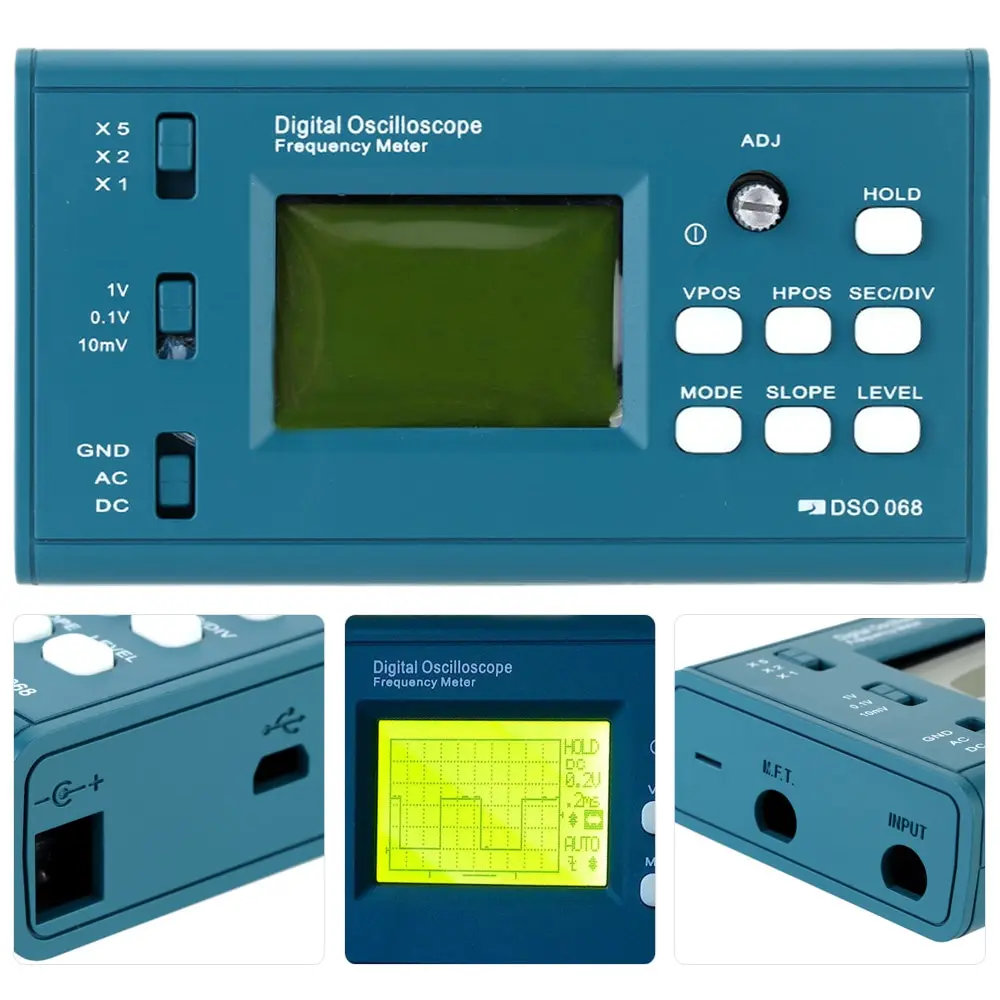

Этот цифровой осциллограф DIY kit является простым и полезным в эксплуатации. Эквивалент частотой дискретизации составляет 20MSa/s и аналоговая полоса пропускания составляет 3 МГц. Это отлично подходит как для обучающая/учебный проект для студентов/любителей.

Особенности:
За исключением интегральная схема, большинство компонентов с булавками, простой и станет большим подспорьем при выполнении в эксплуатации.

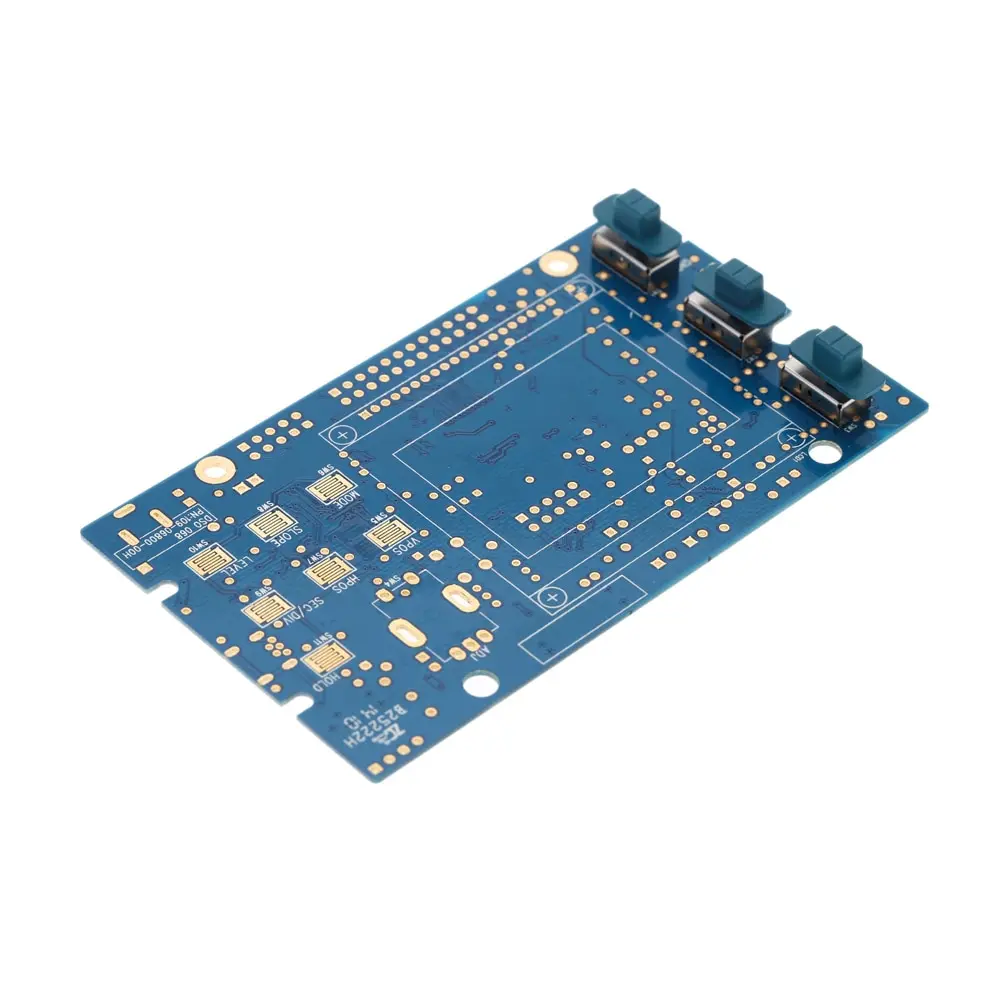

Принимает модульная конструкция, что делает его цепи componentized для некоторые функции, таким образом, чтобы уменьшить сложность.
Максимальный эквивалент частотой дискретизации составляет 20MSa/с, а максимальная частота выборки в режиме реального времени 2 Мбит/с.
1 канал, разрешение 8 бит, аналоговая полоса пропускания составляет 0-3 МГц.
Макс. Входное напряжение: 50Vpk (1x зонд) [400Vpk для 10x зонд].
Вертикальной чувствительностью, 10мв/Div до 5V/Div.
Авто/Нормальный/одиночный режимы trig и рост/заднему фронту сигнала.
БПФ функция доступна.
Батарея (не входит в комплект)/питаемые через USB порт.

Технические характеристики:
Осциллограф:
Количество каналов: 1
Аналоговая полоса пропускания: 0-3 МГц
Чувствительность: 100мв/Div-5V/Div
Разрешение: 8bit
Входное сопротивление: 1 м ом
Максимальная Вход Напряжение: 50Vpk (для 1X зонд) и 400Vpk (для 10X зонд)
Муфта: DC/AC
Максимальная частота дискретизации в реальном времени: 2 Мбит/с
Макс эквивалент частотой дискретизации: 20MSa/s
Развертки: 0.2us-10 мин
Запись Длина: 256/512/1024 очки сменные
Режимы ожидания: автоматический/Нормальный/одиночный
Триггер наклон: Рост/падающий
Положение запуска: 1%-100% Сменные
Сохранить/напоминаем: 1 группа
Тесты источника сигнала: 5 в 1Hz-4 МГц Сменные
Экран изображение доставки
Соединение USB для передачи данных и обновления прошивки
Энкодер для быстрой настройки параметров
Частотометра:
Диапазон измерений: 5 МГц
Чувствительность: 0.2Vpp
Поо:
БПФ Длина: 256/512/1024 очки сменные
БПФ Частота дискретизации: 1Sa/s-2MSa/s

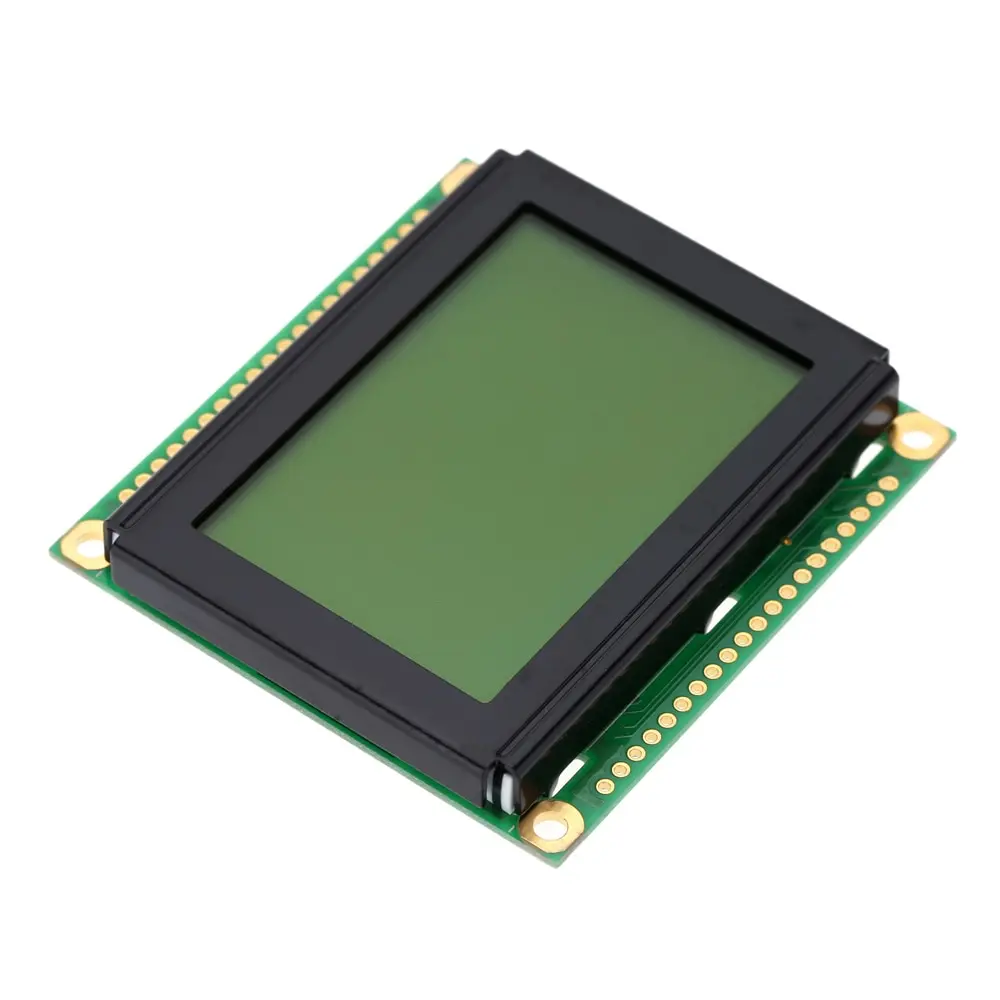

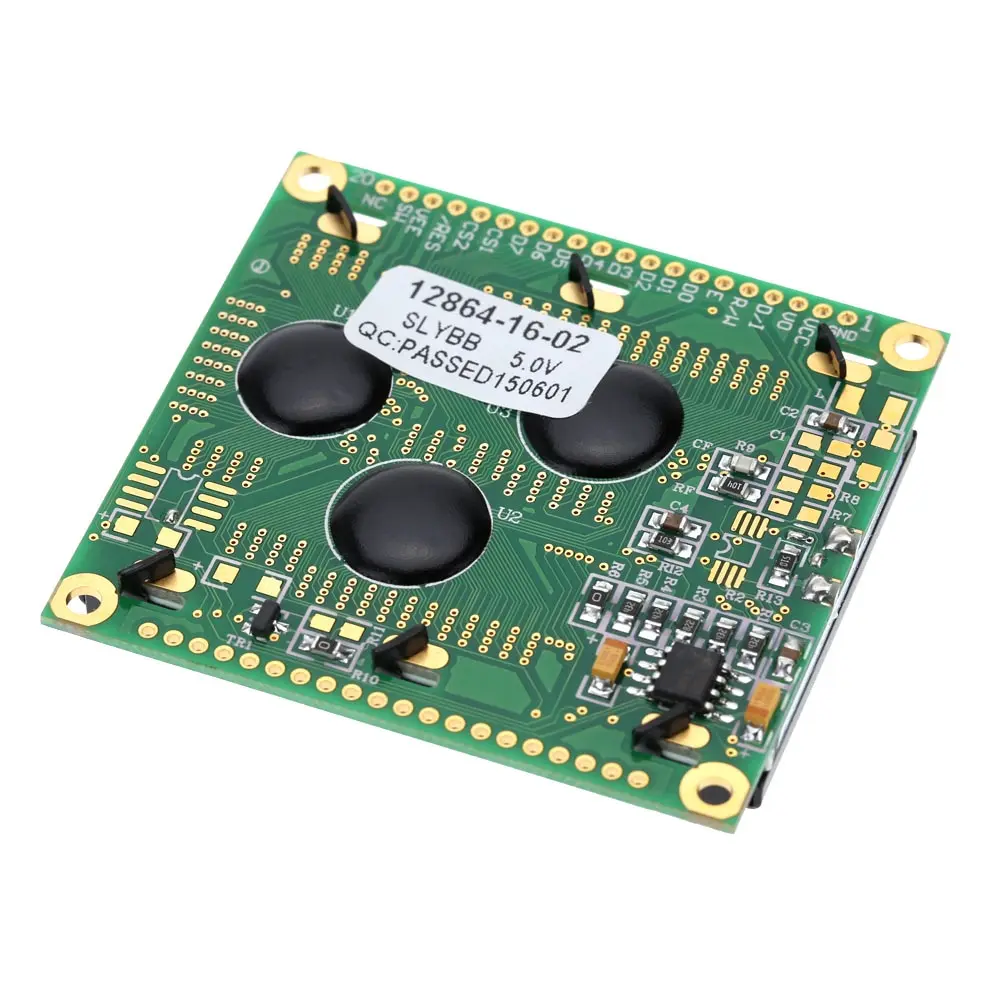

Дисплей: ЖК-подсветка
Питание: USB/3,7 V литий-ионная аккумуляторная батарея (не входит в комплект)
Размер: 122*70*27 мм/4,8*2,75 * 1.06in
Вес: 145g/5,11 oz
Посылка Размеры: 17*12*4,5 см/6,7*4,72 * 1.77in
Посылка Вес: 311g/10,97 oz

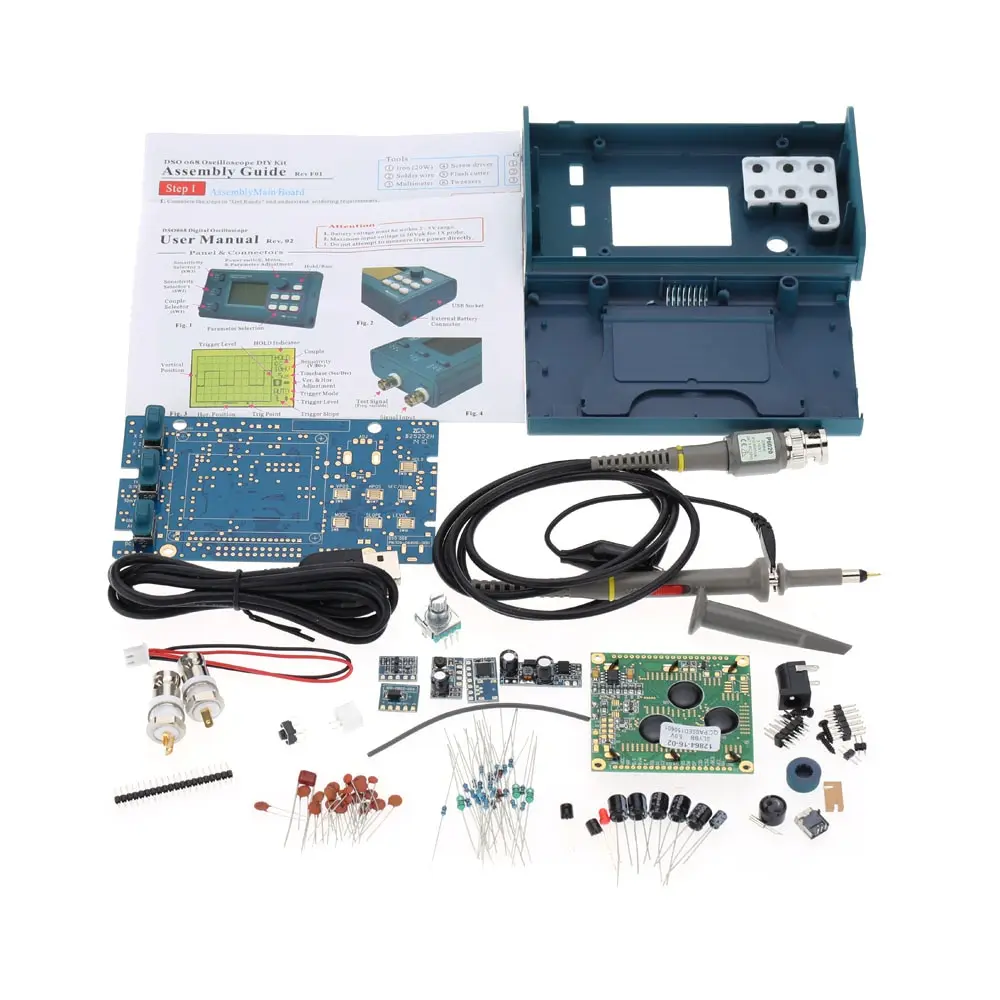

Посылка список:
1 * цифровой осциллограф DIY Kit
1 * BNC зонд
1 * USB кабель
1 * Руководство по сборке (на английском и китайском языках)
1 * Руководство пользователя (на английском языке)
