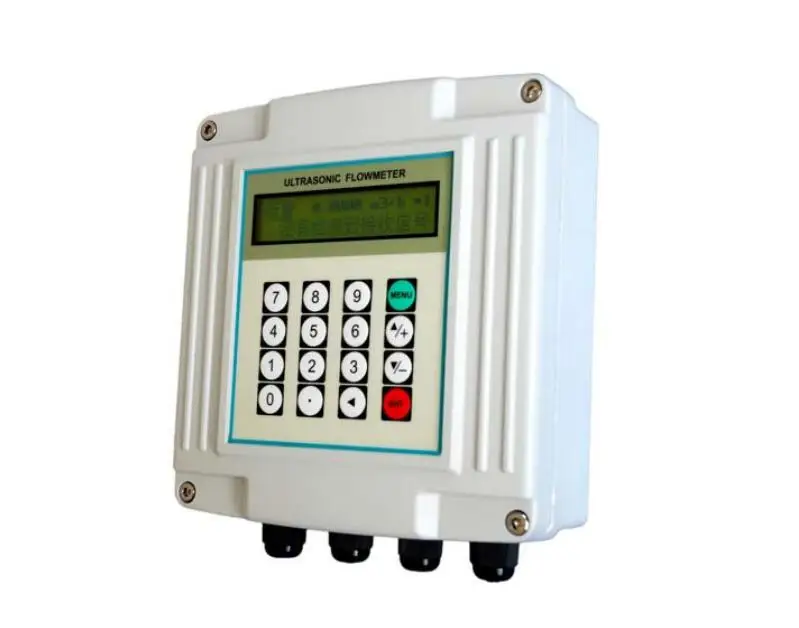

Все новые Φ расходомер (Φ) | Инструменты

Все новые Φ расходомер (Φ) | Инструменты

Особенности

Описание продукта:

Высокая точность измерений

Линейность: лучше 0.5%, Повторяемость: лучше 0.2%, точность: лучше ± 1%

Широкий диапазон измерения

Несколько типов датчиков для выбора, размер измерительной трубы от dn15 мм до dn6000мм

Китайский и английский меню

Различные версии UFM могут поддерживать китайский или английский дисплей, прост в эксплуатации.

Высокая надежность

Используйте низковольтную, многоимпульсную технологию для повышения точности, срока службы и надежности.

Сильный анти-помех

Дифференциальный приемник/схема драйвера двойного баланса, чтобы избежать помех конвертера, телевизионной башни, высоковольтной линии и т. д.

Мощный Запись Функция

Автоматически записывает следующие данные:

1. Данные totalizer за последние 512 дней/128 месяцев/10 лет

2. Время и соответствующий расходомер последних 64 раз включения и выключения событий

3. Рабочий статус последних 32 дней

Дополнительный датчик

Модель

Диапазон измерений

Жидкий Температура

Точность

Зажим-на датчике

TS-2 (маленький размер)

TUF-2000SNB1

DN15-100mm

-40 °C ~ 90 °C

± 1%

TM-1 (средний размер)

TUF-2000SNB2

DN50-700mm

TL-1 (большой размер)

TUF-2000SNB3

DN300-6000mm

При высоких температурах

Зажим-на датчике

THS-2 (маленький размер)

TUF-2000SNB4

DN15-100mm

-40 °C ~ 160 °C

THM-1 (средний размер)

TUF-2000SNB5

DN300-700mm

Ввода преобразователя

TC-1 (Стандартный)

TUF-2000SNC1

DN80-6000mm

-40 °C ~ 160 °C

TLC-2 (удлинения ресниц всего)

TUF-2000SNC2

Prover раздел

Prover раздел

TUF-2000SNG

DN15-1000mm

-40 °C ~ 160 °C

± 0.5%

Питание

DC8-36V или AC85-264V

Вход

3 канала 4-20mA аналоговые входные

Выход

Изоляции RS-485 выход, 2 канала изоляции Окт выход: 1 канал изоляции 4-20mA выход (двухпроводная система)

Связь протоколы

Совместимость с метровым автобусом, модбусом, расширенным протоколом Fuji и общим протоколом счетчика воды.

Детали

Технические характеристики

Основной блок

Точность

Лучше, чем ± 1%

Точность повторяемости

Лучше, чем 0.2%

Принцип

Принцип измерения времени перевозки

Измерение

Период

500ms

Дисплей

ЖК-дисплей с подсветкой, отображение накопленного потока/тепла, мгновенного потока/тепла, скорости, времени и т. Д.

Выход

Аналоговый выход: 4-20 мА или 0-20 мА выходной ток. Сопротивление 0 & sim;1 кВт. Точность 0.1%.

OCT выход: Частотный сигнал (1 ~ 9999 Гц)

Релейный выход: более 20 исходных сигналов (без сигнала, обратного потока и т. д.)

RS485 последовательный порт

Вход

Три аналоговых входных сигналов

Трехпроводной PT100 резистор вход (опционально)

Другое функции

Автоматически записывает данные totaliser за последние 64 дня/64 месяца/5 лет;

Время включения и соответствующая скорость потока последних 64 событий включения и выключения питания. Возможны ручные или автоматические потери потока

Состояние работы инструмента за последние 64 дня

Труба

Материал

Сталь, нержавеющая сталь, чугун, цементные трубы, медь, ПВХ, алюминий, FRP и т. Д.

Размеры

15-6000 мм

Прямая труба раздел

В верхней части должна быть выше 10D, в нижней части должна быть выше 5D, в верхней части должна быть выше 30D от доступа насоса. (D подставки для диаметра трубы)

Жидкость

Типы

Вода, морская вода, промышленные сточные воды, кислотная и щелочная жидкость, алкоголь, пиво, все виды масел, которые могут передавать ультразвуковую однородную жидкость

Температура

Стандартный:-40 половине месяца-90 половине месяца, для высоких температур:-40 половине месяца-160 половине месяца

Мутности

Менее 10000ppm, с небольшим пузырьком

Направлением потока

Двунаправленное измерение, чистый поток/измерение тепла

Защита окружающей среды

Температура

Основной блок: -40 половине месяца-80 ˚C

Датчик: -40 ℃ -110 ℃, датчик температуры: Выберите по запросу

Влажность

Основной блок: 85% RH

Датчик: погружаемый в воду, глубина воды менее 3 м

Кабель

Линия витой пары, стандартная длина 20 м, может быть увеличена до 500 м (не рекомендуется); Свяжитесь с производителем для более длительного требования к кабелю.

RS-485 интерфейс, расстояние передачи до 1000 м

Питание

AC220V или DC24V

Мощность потребления

Меньше, чем 1,5 W

Протоколы

MODBUS, M-BUS, Fuji Расширенный протокол и другой заводской протокол
