JUNTEK цифровой двухканальный DDS генератор сигналов счетчик произвольной формы

Двухканальный функциональный генератор сигналов из этой серии-многофункциональный генератор сигналов с высокой точностью и высокой производительностью. Он принимает Большие весы интегральных схем FPGA, высокоскоростной микропроцессор MCU и с высокой точностью осциллятора в качестве базы во внутренней цепи, что делает сигналы более стабильными. Процесс SMT может значительно улучшить защиту от помех и срок службы инструмента. Он имеет полностью независимый двухканальный DDS сигнал и TTL уровень выхода, может генерировать сигналы синуса/треугольника/квадрата/пилообразной/импульсной волны, белого шума и т. Д. этот инструмент отлично сочетается с высокой эксплуатацией, отличными техническими параметрами и множеством функций в генерации сигнала, сканировании формы волны, измерительных параметрах и использовании. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

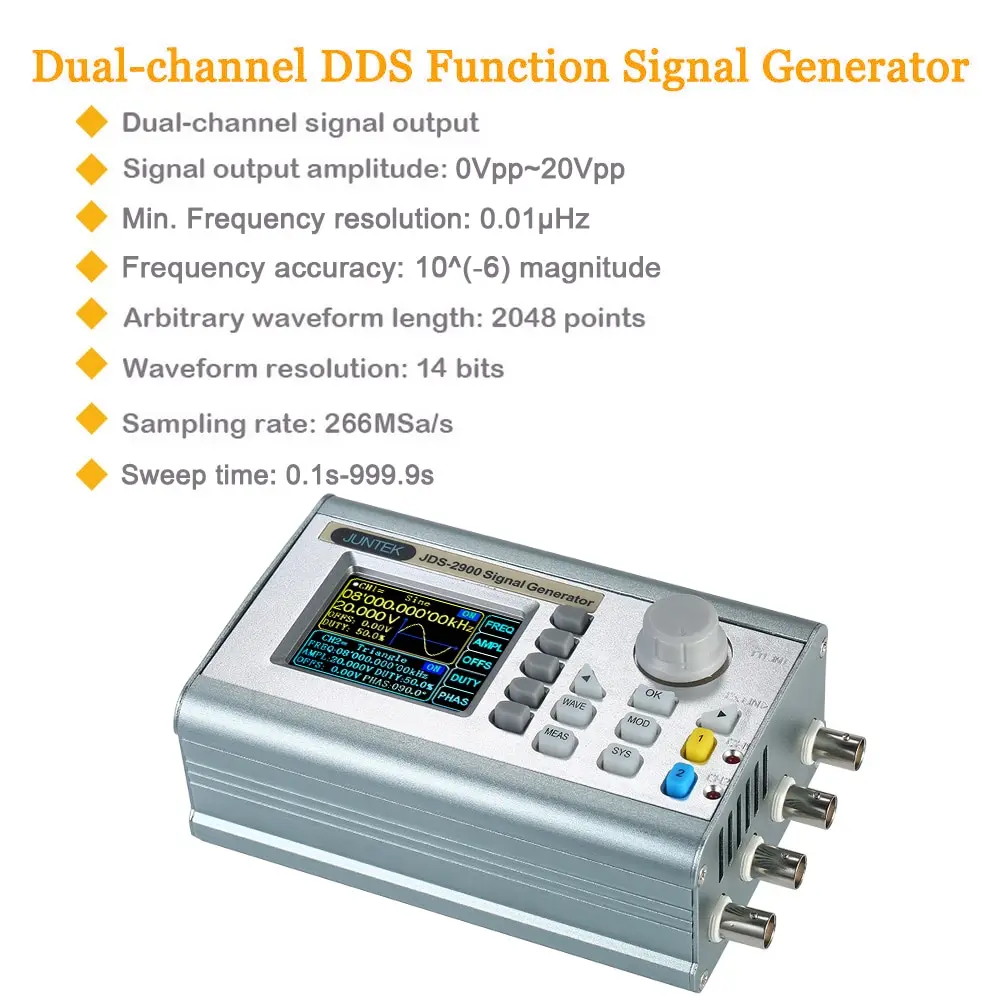

Особенности:
Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2.
Способность воспроизводить шаблоны пользовательской формы волны.
Используйте мягкие силиконовые клавиши вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации.

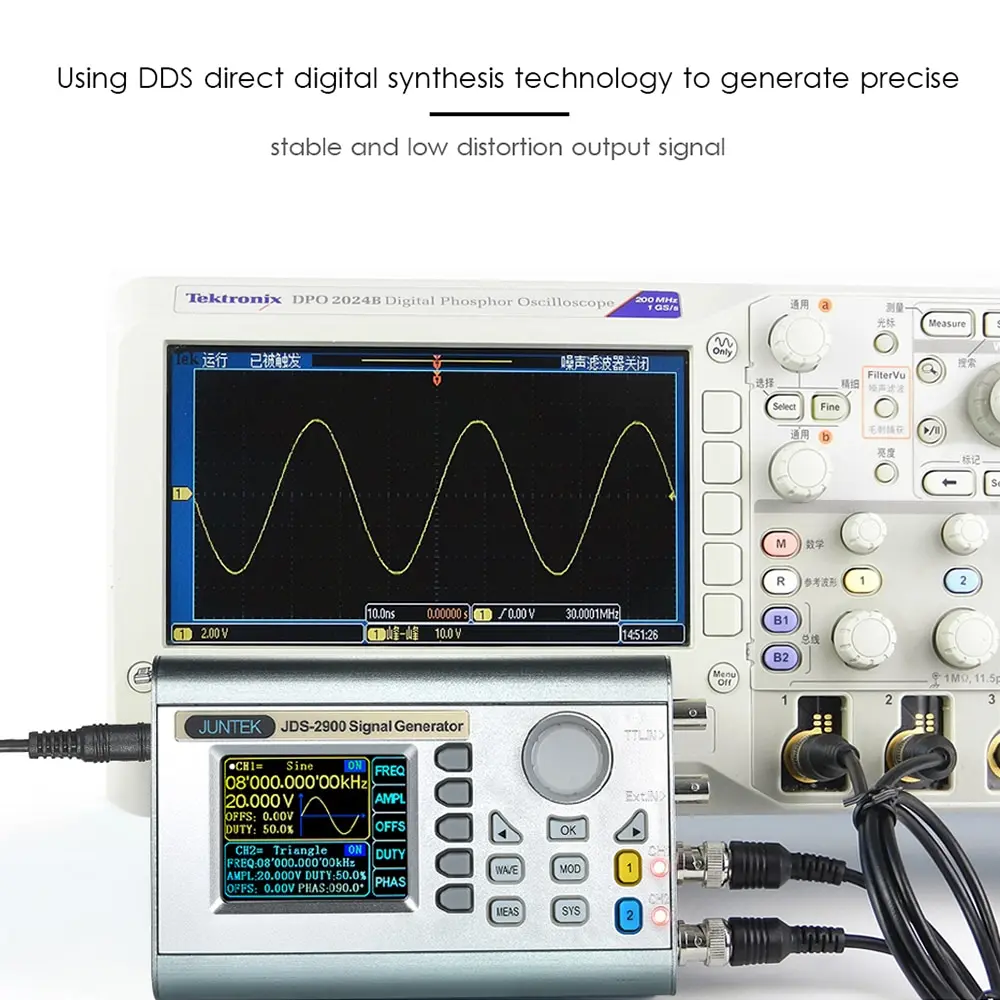

Использование технологии прямого цифрового синтеза DDS для создания точного, стабильного и низкого выходного сигнала искажений.
Макс. Выходная частота (Синусоидальная волна) до 15 МГц/30 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит.
Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая разница в фазе.
Отличное улучшение производительности квадратных волн, диапазон квадратных частот до 15 МГц без искажений.
60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.
Высокочастотная точность и разрешение: точность частоты до 10 ^ (-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц.
Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.
Рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение составляет 0.1%.
Функция развертки: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; направленность вперед, назад и круглого хода.
С импульсными поездами функция всплеска выходного сигнала: Позвольте выходу блока 1 ~ 1048575 произвольных импульсных поездов.
Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.
-Диапазон смещения постоянного тока 9,99 В ~ 9,99 в, разрешение смещения: 0,01 В.
С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.
Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.
Функция счетчика: с режимами соединения постоянного и переменного тока.
Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента.
Функция связи: ПК может использоваться для управления прибором.
С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с в условиях короткого замыкания.

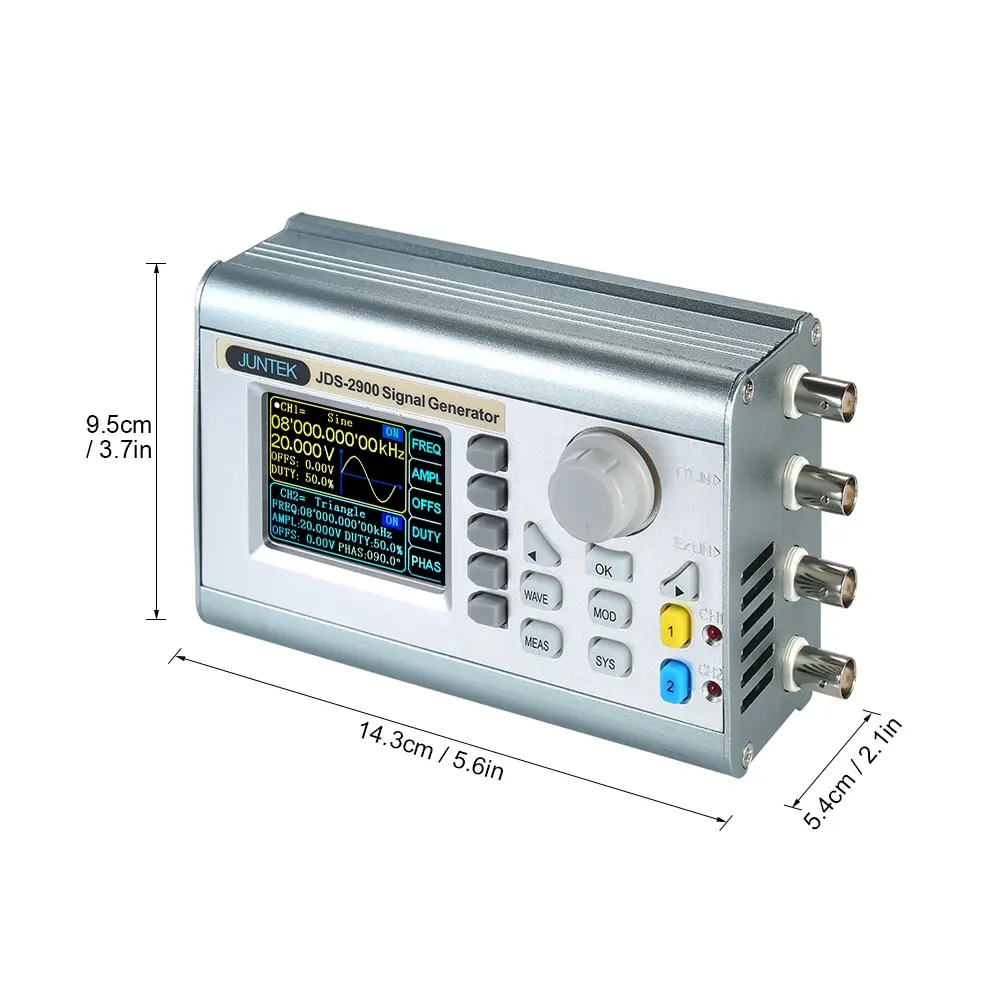

Характеристики:

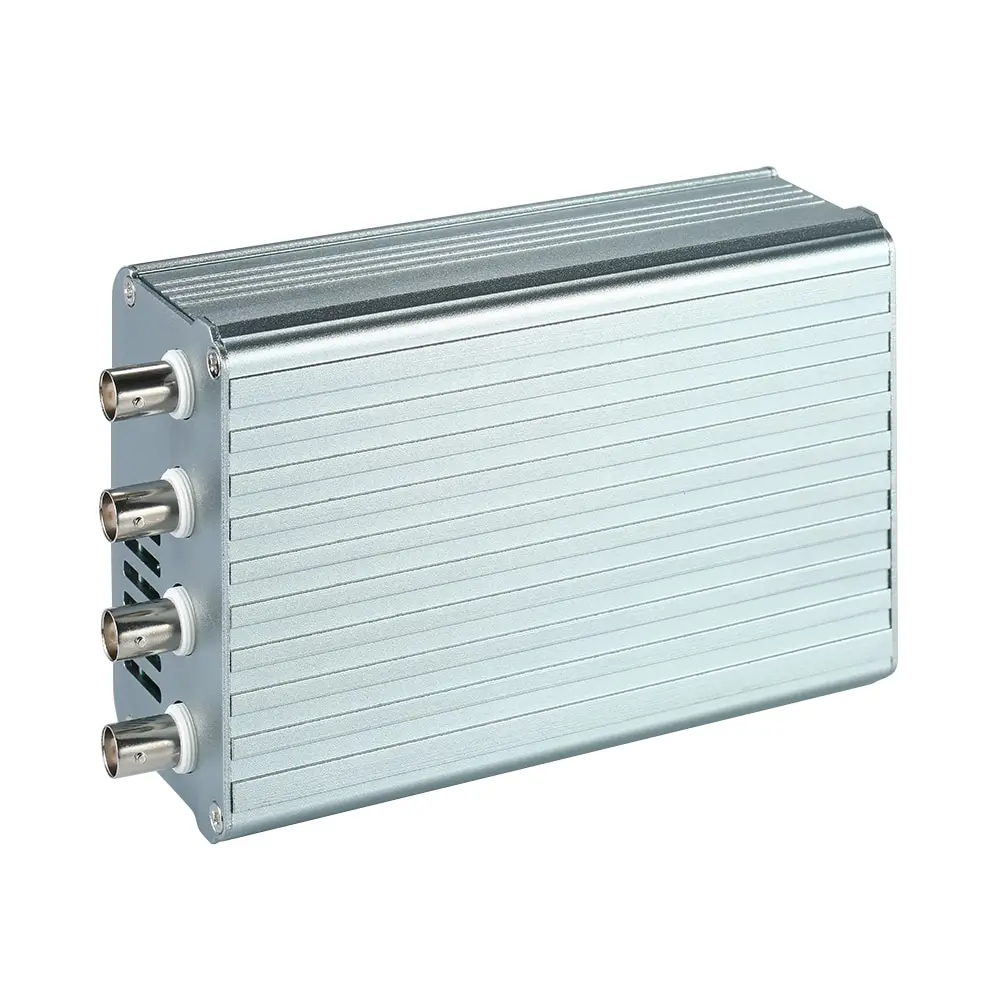

Материал: алюминиевый сплав

Параметры частоты Диапазон синусоидальной волны(Опционально) 0 Гц ~ 15 МГц 0 Гц ~ 30 МГц 0 Гц ~ 60 МГц Квадратный Диапазон волн 0 Гц ~ 15 МГц Треугольный Диапазон волн Диапазон импульсной волны 0 Гц ~ 6 МГц Диапазон произвольных волн TTL цифровая сигнальная волна Квадратное время подъема волны ≤ 25 нс ≤ 20 нс ≤ 15 нс

Диапазон регулировки ширины импульса

150nS-4000S

60nS-4000S

30nS-4000S

Минимальное разрешение частоты 0,01 & микро; Гц (0,00000001 Гц) Точность частоты ± 20 ppm Стабильность частоты ± 1 ppm/3 часа Параметры формы волны Типы сигналов Синус/треугольник/квадрат/пульс (регулируемый Рабочий цикл, ширина импульса и время цикла регулируются) /частичная синусоида/CMOS/уровень постоянного тока/полуволна/полная волна/Pos-лестница/Neg-лестница/шум/геометрической подъем/экспоненциальная осень/тон/Sinc Pulse/Lorentz Pulse и 60 видов пользовательских сигналов. Длина волны 2048 точек Частота дискретизации формы волны 266MSa/s Вертикальное разрешение формы волны 14 бит Синусоидальная волна Гармоническое подавление ≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц) Полное гармоническое искажение <0.8% (20 Гц ~ 20 кГц, 0dBm) Квадратная и импульсная волна Overshoot (квадрат) ≤ 5% Диапазон рабочего цикла (пульс) 0.1% ~ 99.9% Пилообразная волна Линейность ≥ 98% (0,01 Гц ~ 10 кГц) Выходные параметры Амплитудный диапазон Частота вращения ≤ 10 МГц 10 МГц <частота ≤ 30 МГц Частота> 30 МГц 2 mVpp ~ 20Vpp 2 mVpp ~ 10Vpp 2 mVpp ~ 5Vpp Разрешение амплитуды 1МВ Амплитудная стабильность ± 0.5%/5 часов Амплитудная плоскостность ± 5% (<10 МГц); ± 10% (> 10 МГц) Сигнал на выходе Выходное сопротивление 50Ω ± 10% (Типичный) Защита Все выходные сигналы сигнала могут работать в течение 60 с при нагрузке короткого замыкания. Смещение постоянного тока Диапазон смещения Выходная амплитуда> 4 в 0,4 в <Выходная амплитуде≤ 4 в 0 <Выходная амплитуде≤ 0,44 в -9,99 В ~ 9,99 в -2,5 В ~ 2,5 В -0,25 В ~ 0,25 В Офсетное разрешение 0,01 В Параметры фазы Диапазон фаз 0 ~ 359,9 ° Разрешение фазы 0,1 ° TTL/COMS выход Низкий уровень <0,3 в Высокий уровень 1 В ~ 10 в Повышение уровня/осеннее время ≤ 20 нс Внешние измерения Измеритель частоты Частотный диапазон 1 Гц ~ 100 МГц Точность Время ворот непрерывно регулируется между 0,01 s ~ 10 s Счетчик Диапазон подсчета 0 ~ 4294967295 Режим соединения 2 вида режимов соединения: DC и AC Режим подсчета Ручная работа Диапазон напряжения входного сигнала 2Vpp ~ 20Vpp Измерение ширины импульса Разрешение 0,01ns, Макс. 20 s. Время измерения Измерение периода Разрешение 0,01ns, Макс. 20 s. Время измерения Функция развертки Канал развертки CH1 или CH2 Тип развертки Линейная развертка, бревенчатая развертка Время подметания 0,1 s-999,9 s Диапазон установки Произвольно устанавливается между точкой запуска и точкой остановки Направление развертки Вперед, назад и круглый ход Общие параметры Дисплей Тип дисплея 2,4 "TFT цветной ЖК-дисплей Хранение и загрузка Количество 100 групп Расположение От 00 до 99 (по умолчанию извлекаются данные 00 в состоянии загрузки) Произвольная волна Количество От 1 до 60, всего 60 групп (по умолчанию 15 групп в состоянии загрузки) Интерфейс Тип интерфейса Последовательный интерфейс USB Расширительный интерфейс Последовательный Интерфейс режима уровня TTL, удобный для вторичного развития Скорость связи Стандарт 115200bps Протокол связи Использование командной строки, соглашение Источник питания Тип штепсельной вилки(Опционально) Штепсельная вилка ЕС/штепсельная вилка США/штепсельная вилка Великобритании Диапазон напряжения Dc5в ± 0,5 В Условия окружающей среды Температура: 0 °C ~ 40 °C; Влажность: <80% Размер 156*96*56 мм/6,14*3,78*2,20 дюймов Вес 408g/14,4 oz Размер упаковки 24*14*9,5 см/9,4*5,5*3,7 дюйма Вес упаковки 779 г/27,5 унций Преимущество:
Высокочастотная точность до 10-6 заказов.
Полный диапазон частотного разрешения 0,01 МГц.
Минимальное разрешение амплитуды может быть до 1 мВ.
Амплитудный диапазон 0Vpp ~ 20Vpp.
Рабочий цикл каждого канала может регулироваться отдельно. Точность может быть 0.1%.

Частотная характеристика:
Синус, квадрат и треугольная волна: 0 ~ 15 МГц/30 МГц/60 МГц (опционально)
Импульсный и произвольный и TTL цифровой сигнал волна: 0 ~ 6 МГц
Время квадратного подъема: ≤25 нс/≤20 нс/≤ 15 нс
Диапазон регулировки ширины импульса: 150nS-4000S/60nS-4000S/30nS-4000S
С функцией импульсного импульса, позволяют выходу 1 ~ 1048575 произвольных импульсных поездов.
Точность частоты: ± 20 ppm
Стабильность частоты: ± 1 ppm/3 h

Характеристика формы волны:
Форма волны: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), частичный синус, CMOS, уровень постоянного тока, полуволна, полная волна, pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, sine pulse, Lorentz Pulse и 60 видов пользовательских сигналов.

Характеристика фазы:
Диапазон регулировки фазы: 0 ~ 359,9 °
Разрешение фазы: 0,1 °

TTL/COMS выход:
Низкий уровень: <0,3 в
Высокий уровень: 1В ~ 10В
Повышение уровня/время падения: ≤ 20 нс

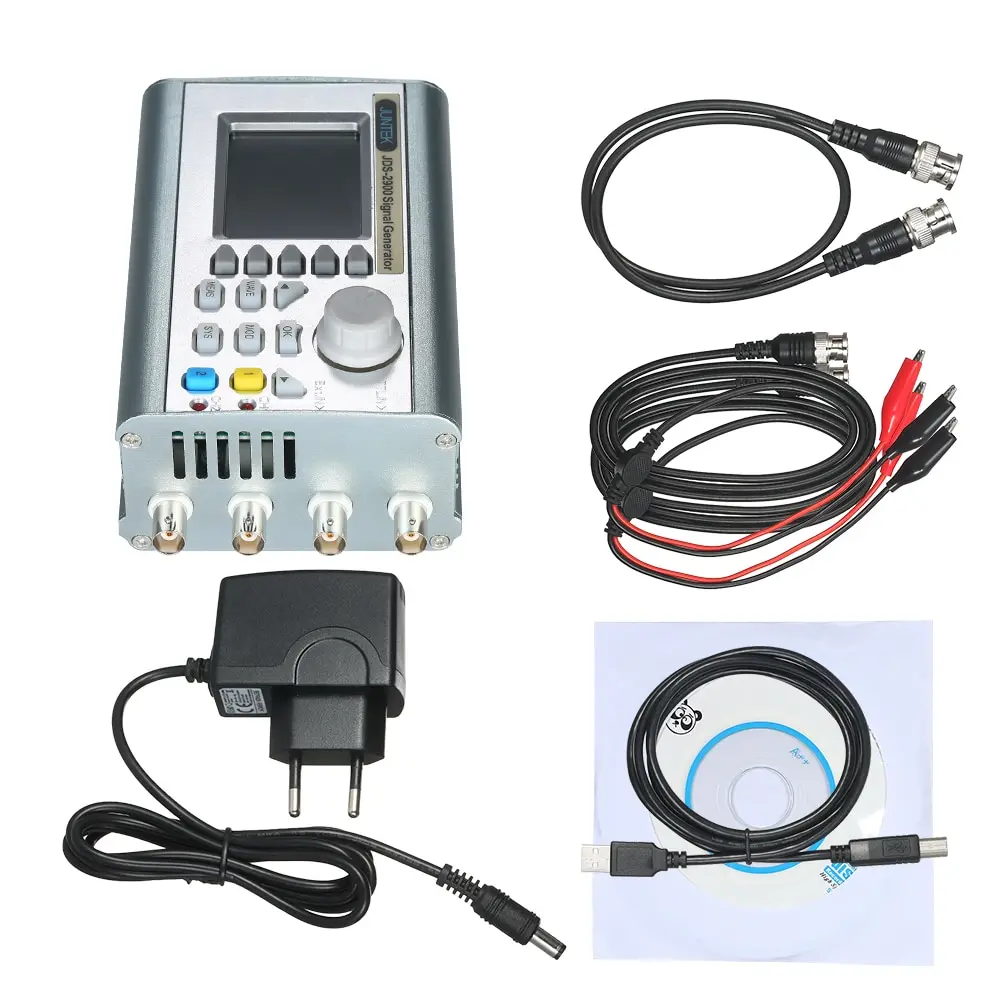

Комплектация:
1 * DDS генератор источника сигнала
1 * USB кабель
1 * Руководство пользователя CD
1 * Адаптер питания
2 * BNC зажимы кабель
1 * Двойная BNC прямая линия
