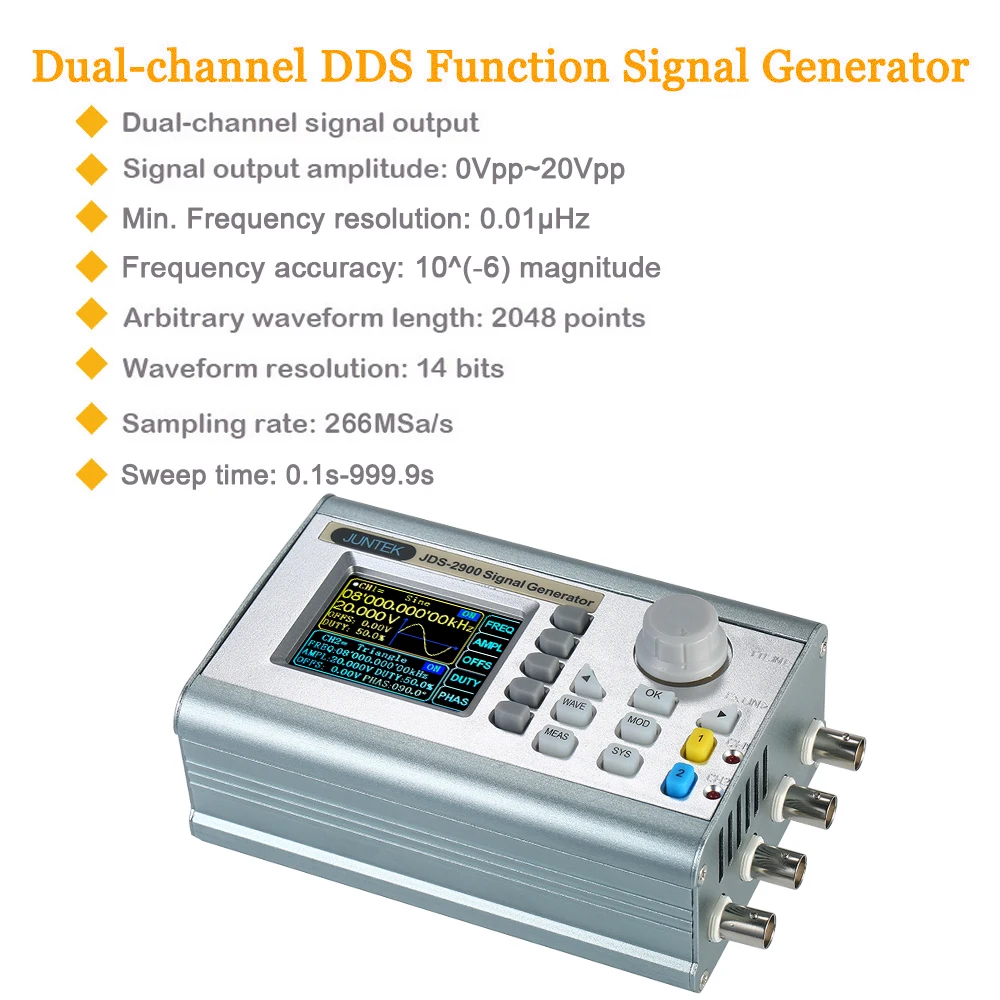

JUNTEK JDS2900 30M генератор сигналов цифровой двойной CH DDS функция произвольной формы

Двухканальный функциональный генератор сигналов из этой серии-многофункциональный генератор сигналов с высокой точностью и высокой производительностью. Он принимает Большие весы интегральных схем FPGA, высокоскоростной микропроцессор MCU и с высокой точностью осциллятора в качестве базы во внутренней цепи, что делает сигналы более стабильными. Процесс SMT может значительно улучшить защиту от помех и срок службы инструмента. Он имеет полностью независимый двухканальный DDS сигнал и TTL уровень выхода, может генерировать сигналы синуса/треугольника/квадрата/пилообразной/импульсной волны, белого шума и т. Д. этот инструмент отлично сочетается с высокой эксплуатацией, отличными техническими параметрами и множеством функций в генерации сигнала, сканировании формы волны, измерительных параметрах и использовании. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

Особенности:
Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2.
Способность воспроизводить шаблоны пользовательской формы волны.
Используйте мягкие силиконовые клавиши вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации.
Использование технологии прямого цифрового синтеза DDS для создания точного, стабильного и низкого выходного сигнала искажений.
Макс. Выходная частота (Синусоидальная волна) до 15 МГц/30 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит.
Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая разница в фазе.
Отличное улучшение производительности квадратных волн, диапазон квадратных частот до 15 МГц без искажений.
60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.
Высокочастотная точность и разрешение: точность частоты до 10 ^ (-6) величины, общий диапазон разрешения частоты составляет 0,01 uhz.
Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.
Рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение составляет 0.1%.

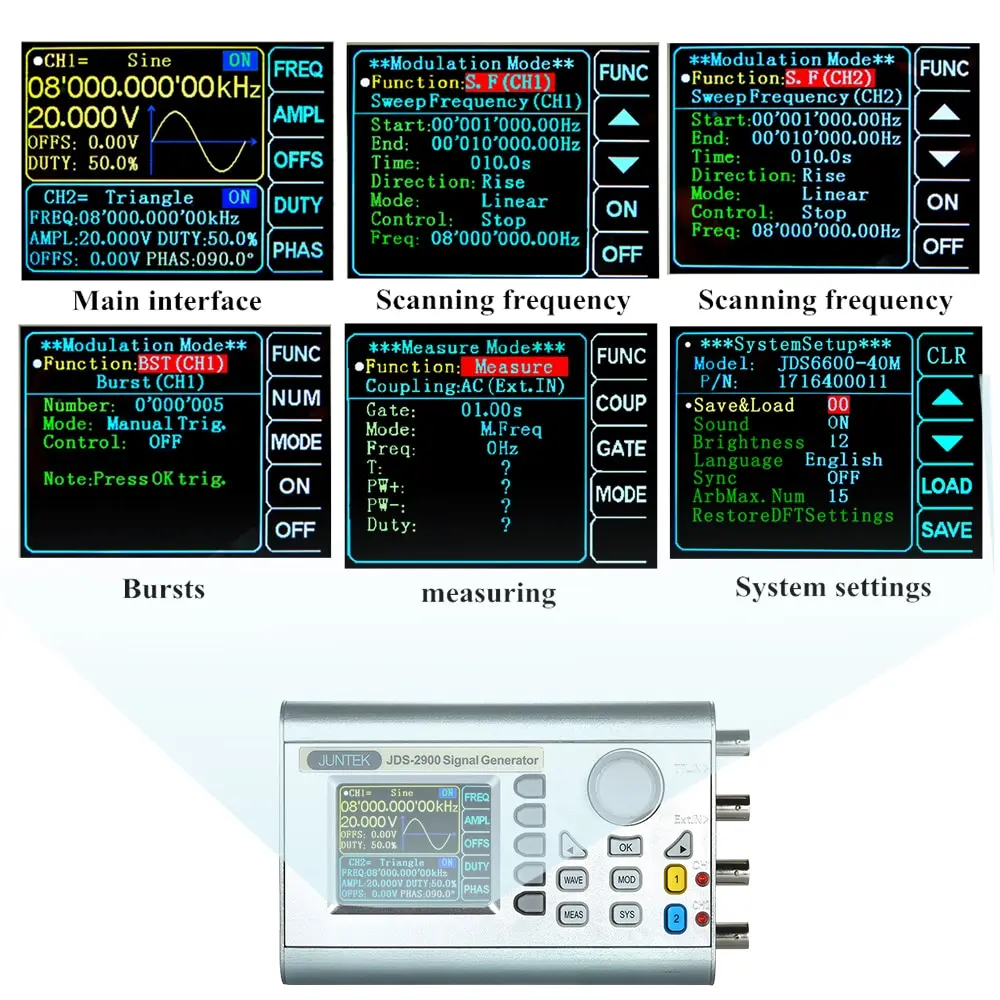

Функция развертки: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; направленность вперед, назад и круглого хода.
С импульсными поездами функция всплеска выходного сигнала: Позвольте выходу блока 1 ~ 1048575 произвольных импульсных поездов.
Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.
-9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V.
С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.
Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.
Функция счетчика: с режимами соединения постоянного и переменного тока.
Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента.
Функция связи: ПК может использоваться для управления прибором.
С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с в условиях короткого замыкания.

Технические характеристики:
Материал: алюминиевый сплав

Параметры частоты Синусоидальная волна диапазон(По желанию) 0 Гц ~ 15 МГц 0 Гц ~ 30 МГц 0 Гц ~ 60 МГц Квадратный Диапазон волн 0 Гц ~ 15 МГц Треугольник Диапазон волн Пульсовой волны Диапазон 0 Гц ~ 6 МГц Произвольный Диапазон волн TTL цифровой сигнал волны Прямоугольная волна времени нарастания импульсов ≤25ns ≤20ns ≤15ns

Длительность импульса: диапазон регулировки

150nS-4000S

60nS-4000S

30nS-4000S

Мин. Частота Разрешение 0,01 & micro; Гц (0,00000001 Гц) Точность частоты ± 20ppm Стабильность частоты ± 1 ppm/3 часа Параметры формы волны Типы сигналов Синус/треугольник/квадрат/пульс (регулируемый Рабочий цикл, ширина импульса и время цикла регулируются) /частичная синусоида/CMOS/уровень постоянного тока/полуволна/полная волна/Pos-лестница/Neg-лестница/шум/геометрической подъем/экспоненциальная осень/тон/Sinc Pulse/Lorentz Pulse, и 60 видов пользовательских сигналов. Сигналов длина 2048 точек Сигналов частота дискретизации 266MSa/s Сигналов в вертикальном направлении 14 бит Синусоида Гармоническое подавление ≥45dBc (<1 МГц); ≥40dBc (1 МГц ~ 20 МГц) Суммарный коэффициент гармонических искажений <0.8% (20 Гц ~ 20 кГц, 0dBm) Квадратная и пульсовой волны Выброс (квадратный) ≤5% Диапазон рабочего цикла (пульс) 0.1% ~ 99.9% Пилообразный сигнал Линейность ≥98% (0,01 Гц ~ 10 кГц) Выход Paramaters Диапазон амплитуды Frequency≤10mhz 10 МГц <frequency≤30mhz Частота> 30 МГц 2mVpp ~ 20Vpp 2mVpp ~ 10Vpp 2mVpp ~ 5Vpp Разрешение амплитуды 1mV Амплитуда стабильности ±0. 5%/5 часов Амплитудно-это действительно плоский экран ± 5% (<10 МГц); ± 10% (> 10 МГц) Выходного сигнала Выходное сопротивление 50Ω ± 10% (Типичный) Защита Все выходные сигналы сигнала могут работать в течение 60 с при нагрузке короткого замыкания. DC офсетная печать Офсетная печать диапазон Выходная амплитуда> 4 в 0,4 V <выход amplitude≤4v 0 <Выходная амплитуде≤0. 44 в -9,99 V ~ 9,99 V -2,5 V ~ 2,5 V -0,25 V ~ 0,25 V Офсетная печать Разрешение 0,01 V Фазы параметры Фазы диапазон 0 ~ 359,9 ° Фазы разрешение 0,1 ° TTL/COMS выход Низкий уровень <0,3 V Высокий уровень 1 В ~ 10 в Повышение уровня/осеннее время ≤20ns Внешние измерения Частотомер Частотный диапазон 1 Гц ~ 100 МГц Точность Время ворот непрерывно регулируется между 0,01 s ~ 10 s Счетчик Диапазон измерений 0 ~ 4294967295 Муфта режим 2 вида режимов соединения: DC и AC Подсчитывая режим Руководство по эксплуатации Входной сигнал диапазон напряжения 2Vpp ~ 20Vpp Длительность импульса: измерение Разрешение 0,01ns, Макс. 20 s. Измерения времени Период измерения Разрешение 0,01ns, Макс. 20 s. Измерения времени Функция развертки Развертки канала CH1 или CH2 Тип развертки Линейная развертка, бревенчатая развертка Время развертки 0,1 s-999,9 s Диапазон настройки Произвольно устанавливается между точкой запуска и точкой остановки Развертки направление Вперед, назад и круглый ход Общие параметры Дисплей Тип дисплея 2,4 "TFT цветной ЖК-дисплей Хранение и загрузка Кол-во 100 групп Расположение От 00 до 99 (по умолчанию извлекаются данные 00 в состоянии загрузки) Произвольная волна Кол-во От 1 до 60, всего 60 групп (по умолчанию 15 групп в состоянии загрузки) Интерфейс Тип интерфейса Последовательный интерфейс USB Интерфейс расширения Последовательный Интерфейс режима уровня TTL, удобный для вторичного развития Скорость передачи Утвердить стандарт 115200bps Протокол передачи данных Использование командной строки, соглашение Блок питания Тип штекера(По желанию) Штепсельная вилка ЕС/штепсельная вилка США/штепсельная вилка Великобритании Диапазон напряжения Dc5v±0. 5 V Условия окружающей среды Температура: 0 °C ~ 40 °C; Влажность: <80% Размер 156*96*56 мм/6,14*3,78 * 2.20in Вес 408g/14,4 oz Размер упаковки 24*14*9,5 см/9,4*5,5 * 3.7in Вес с упаковкой 779g/27,5 oz Преимущество:
Высокочастотная точность до 10-6 заказов.
Полный спектр 0,01 μhz частота разрешения.
Минимальное разрешение амплитуды может быть до 1 мВ.
Амплитудный диапазон 0Vpp ~ 20Vpp.
Рабочий цикл каждого канала может регулироваться отдельно. Точность может быть 0.1%.

Частотная характеристика:

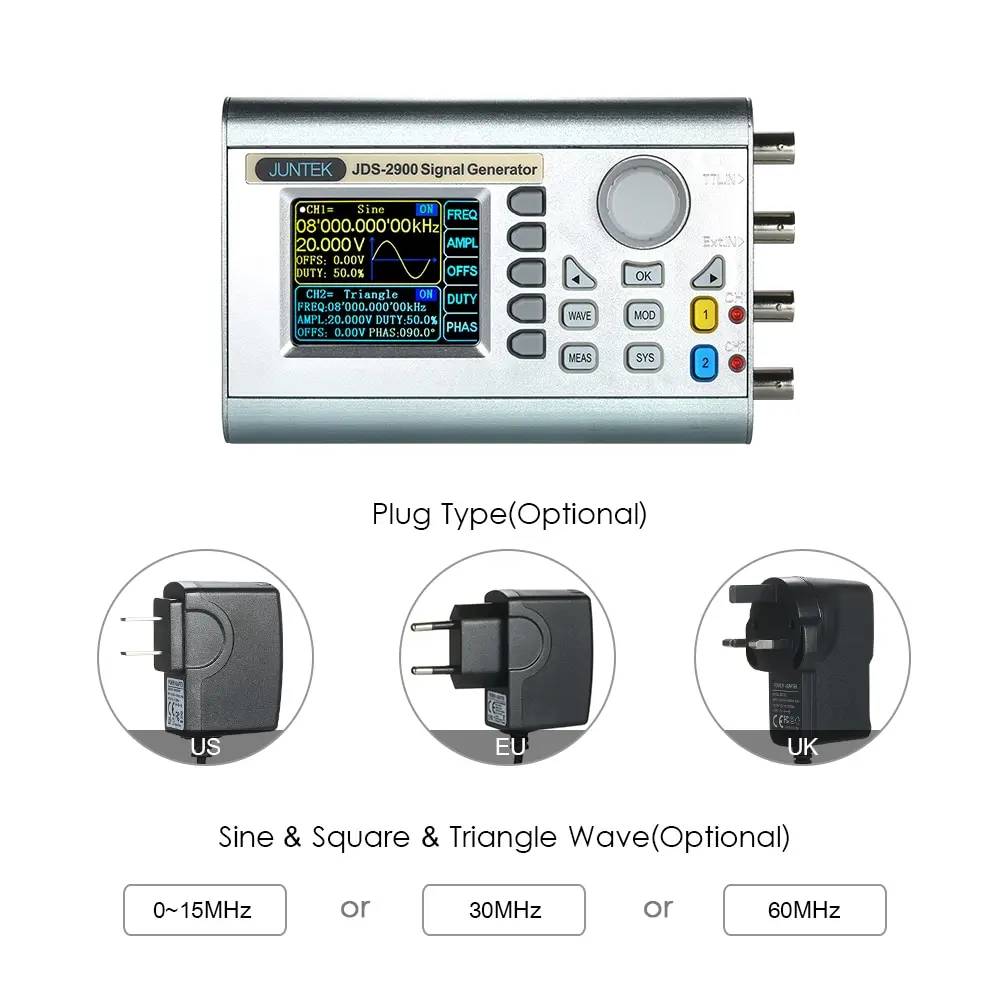

Синус, квадрат и треугольная волна: 0 ~ 15 МГц/30 МГц/60 МГц (опционально)
Импульсный и произвольный и TTL цифровой сигнал волна: 0 ~ 6 МГц
Время квадратного подъема: ≤25nS/≤20nS/≤15nS
Диапазон регулировки ширины импульса: 150nS-4000S/60nS-4000S/30nS-4000S
С функцией импульсного импульса, позволяют выходу 1 ~ 1048575 произвольных импульсных поездов.
Точность частоты: ± 20 ppm
Стабильность частоты: ± 1 ppm/3 h

Сигналов Характеристика:
Форма волны: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), частичный синус, CMOS, уровень постоянного тока, полуволна, полная волна, pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, sine pulse, Lorentz Pulse и 60 видов пользовательских сигналов.

Фазы Характеристика:
Диапазон регулировки фазы: 0 ~ 359,9 °
Фазы Разрешение: 0,1 °

TTL/COMS выход:
Низкий уровень по уровню поверхности: <0,3 V
Высокий уровень: 1 V ~ 10 V
Повышение уровня/осеннее время: ≤20ns

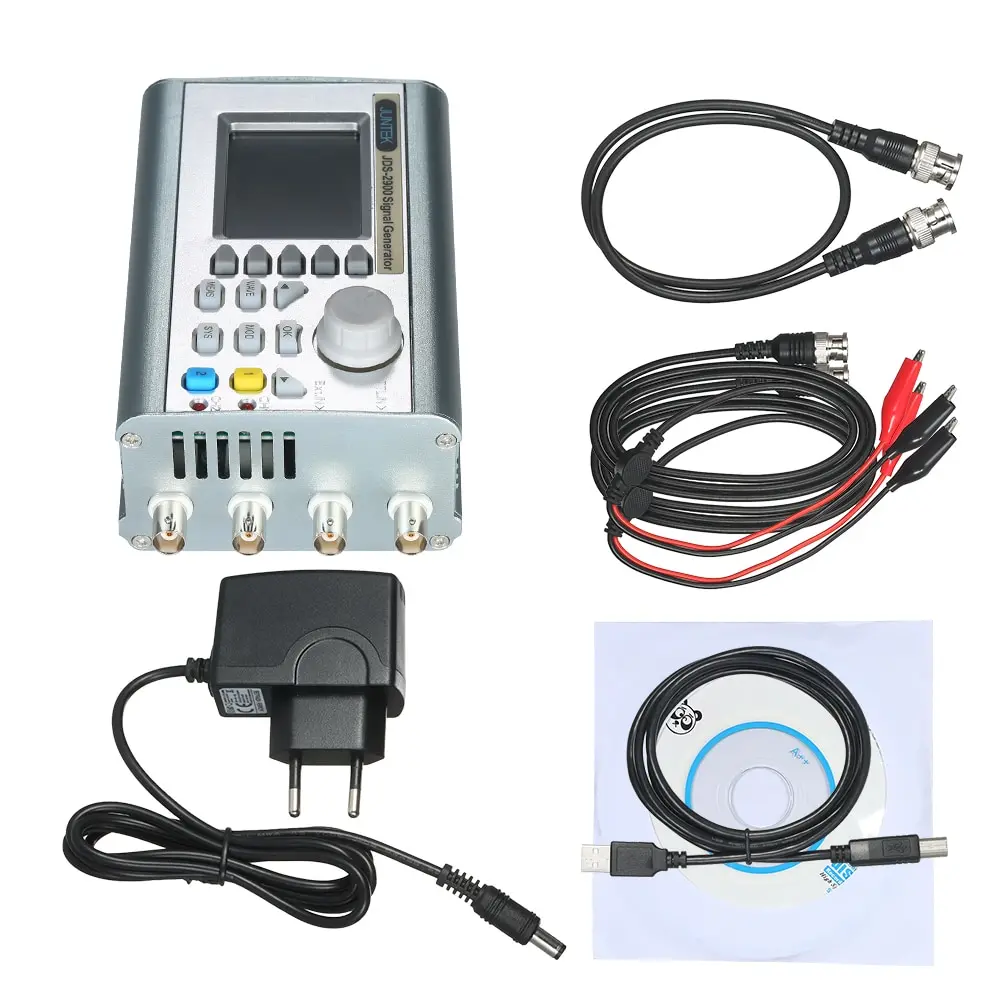

В комплект входит:
1 * DDS генератор источника сигнала
1 * USB кабель
1 * Руководство пользователя CD
1 * Адаптер питания
2 * BNC зажимы кабель
1 * Двойная BNC прямая линия
