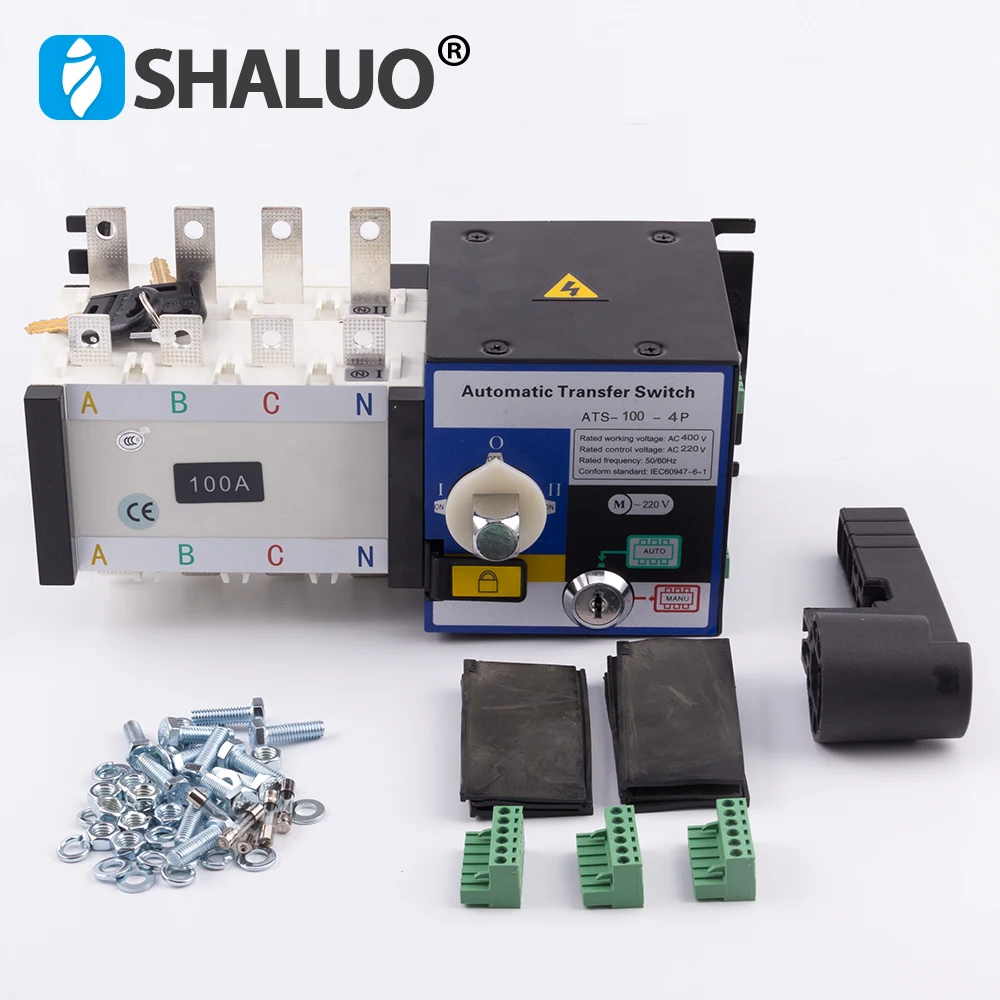

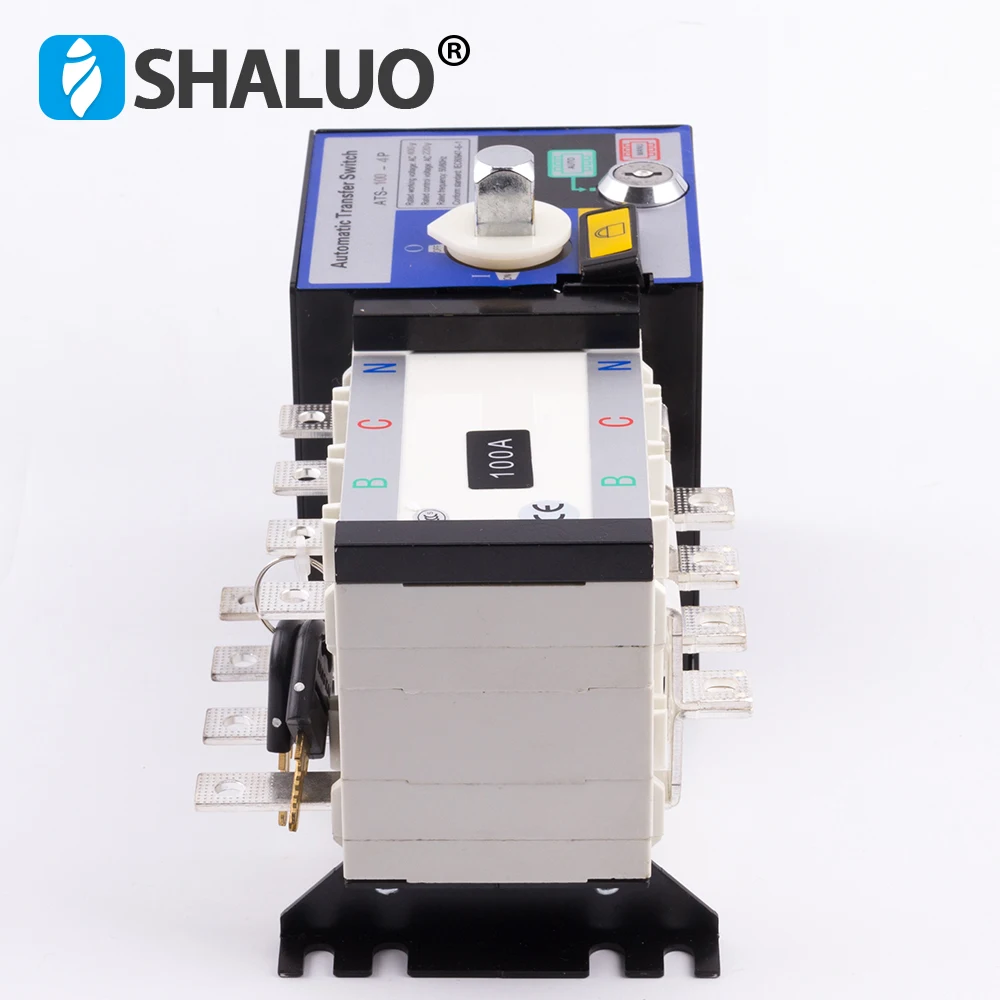

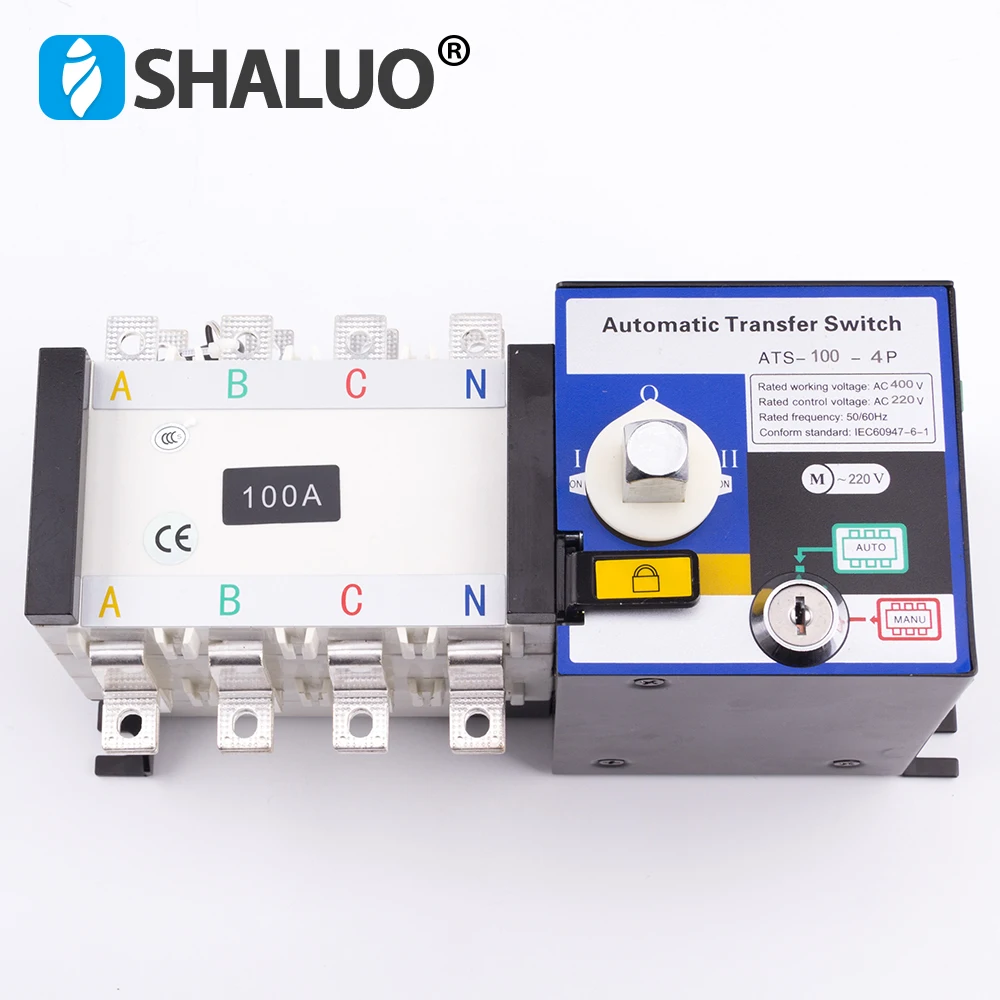

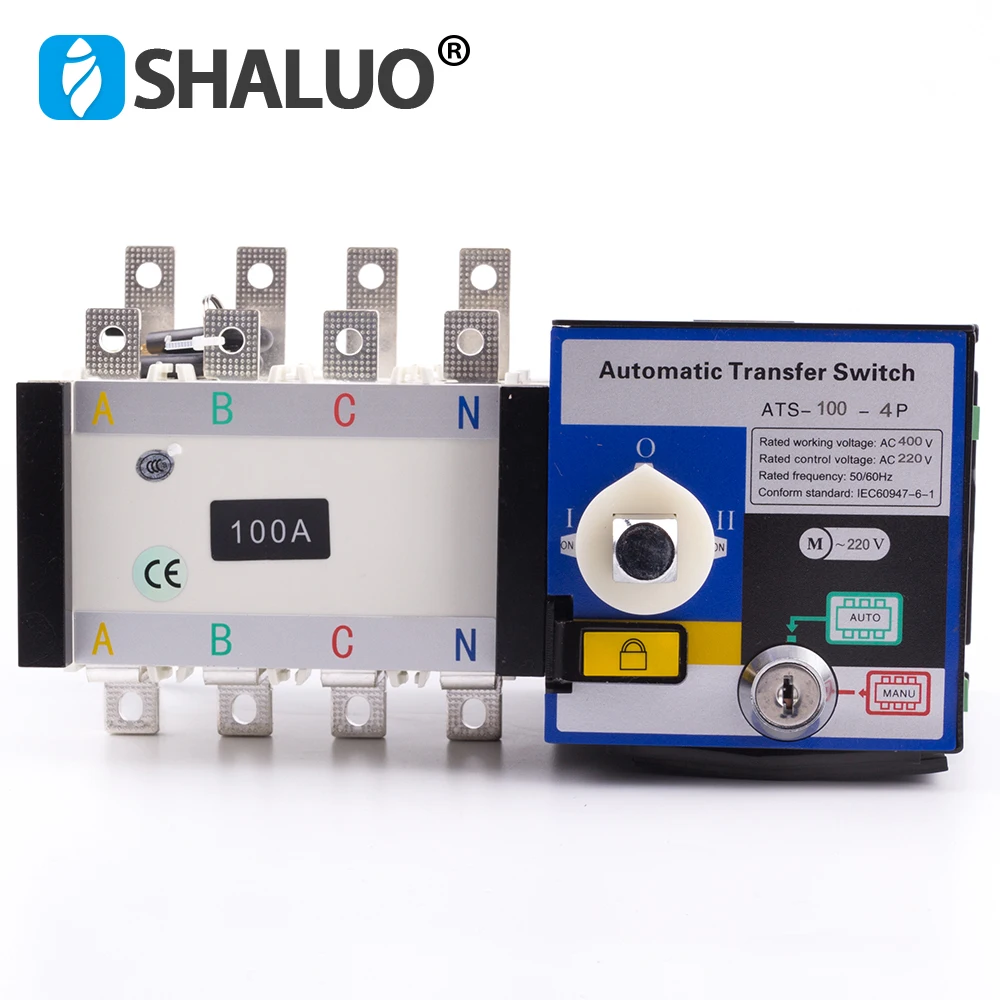

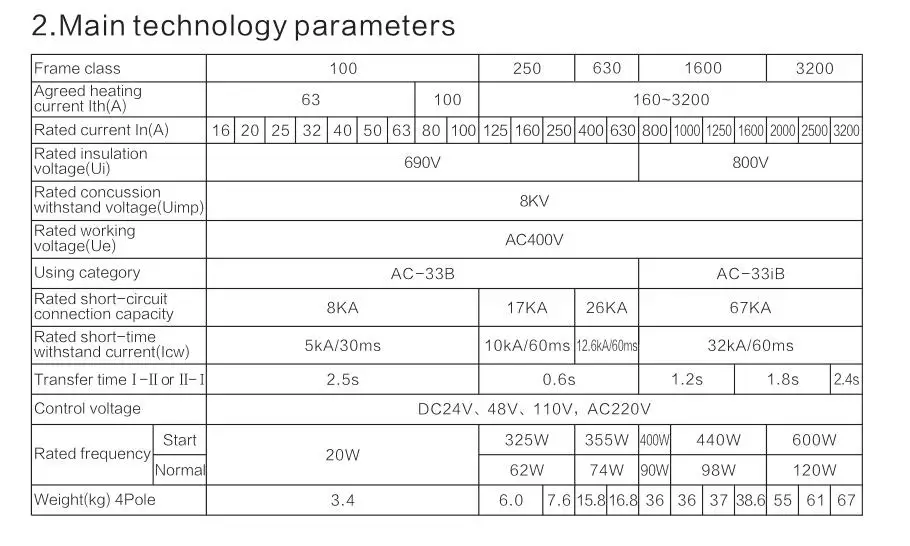

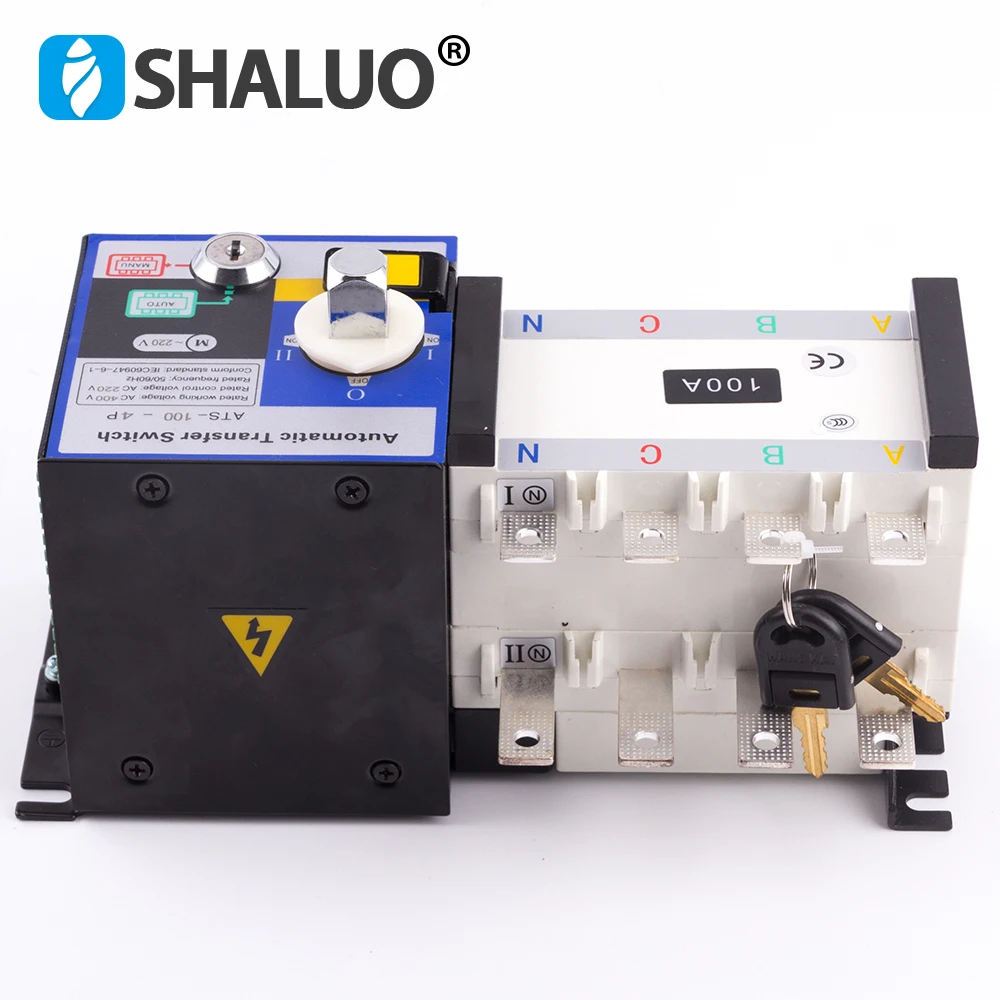

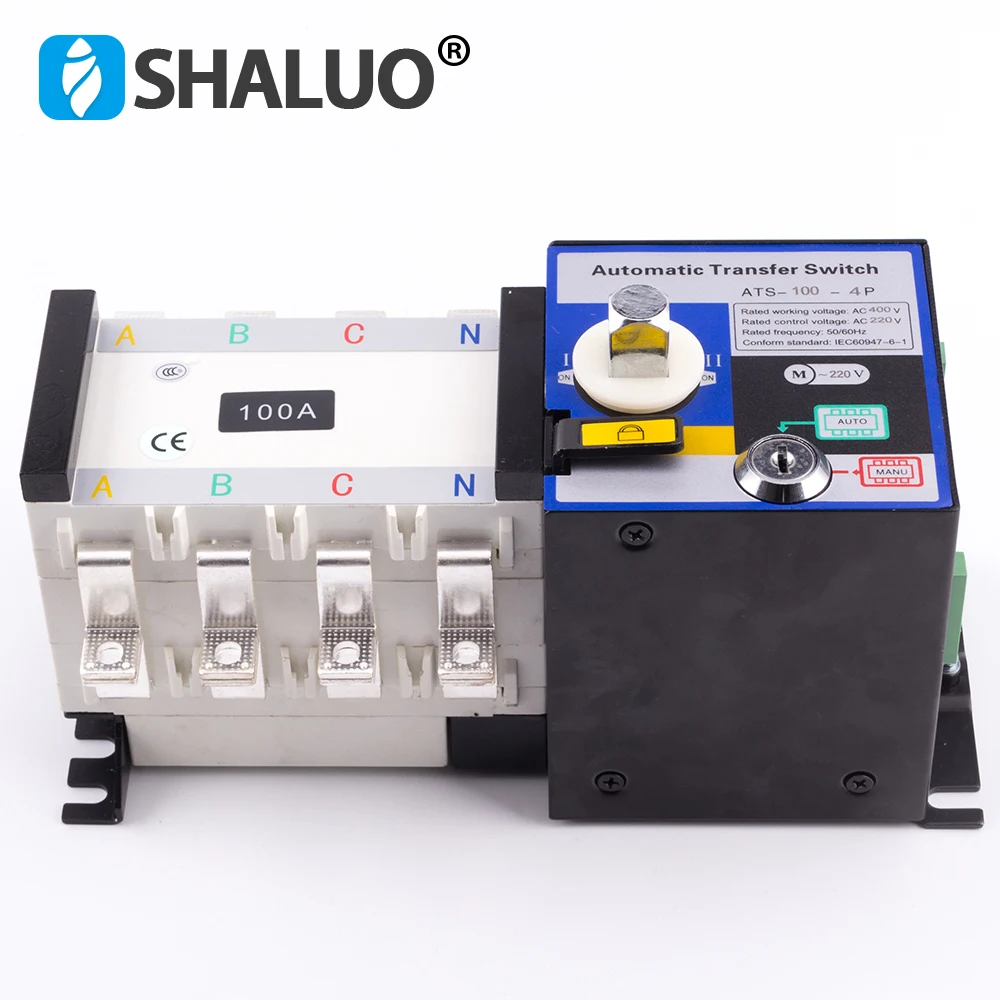

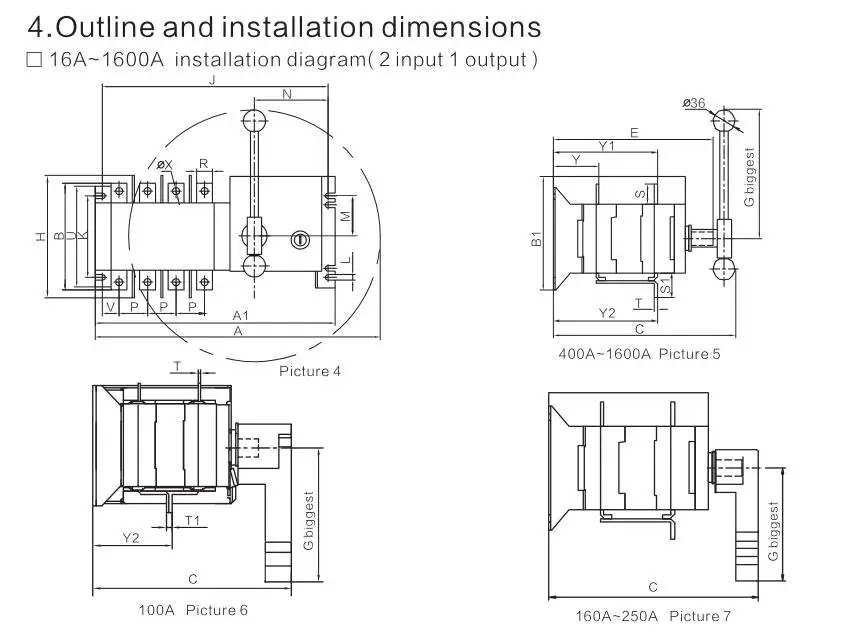

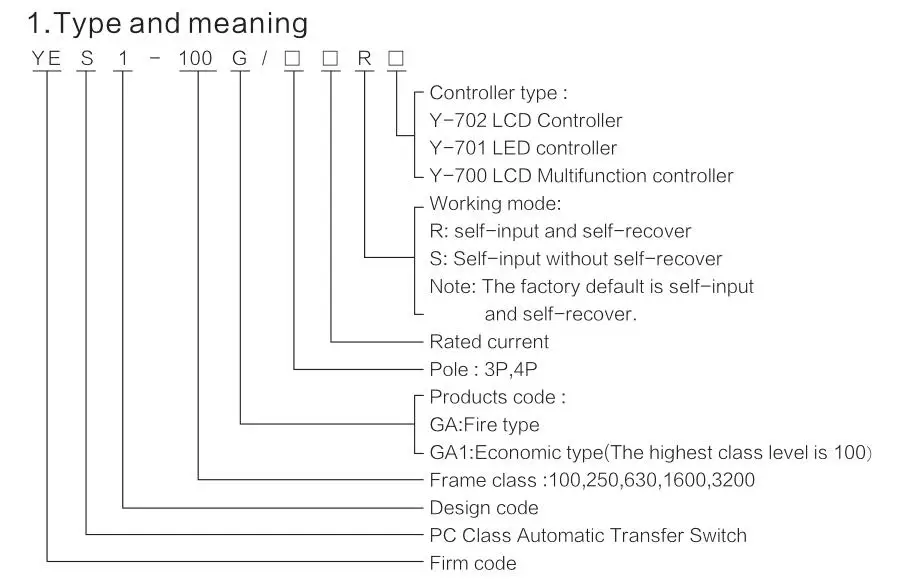

4P 100A Универсальный автоматический переключатель ATS двойной питания переменного

4P 100A Универсальный автоматический переключатель ATS двойной питания переменного

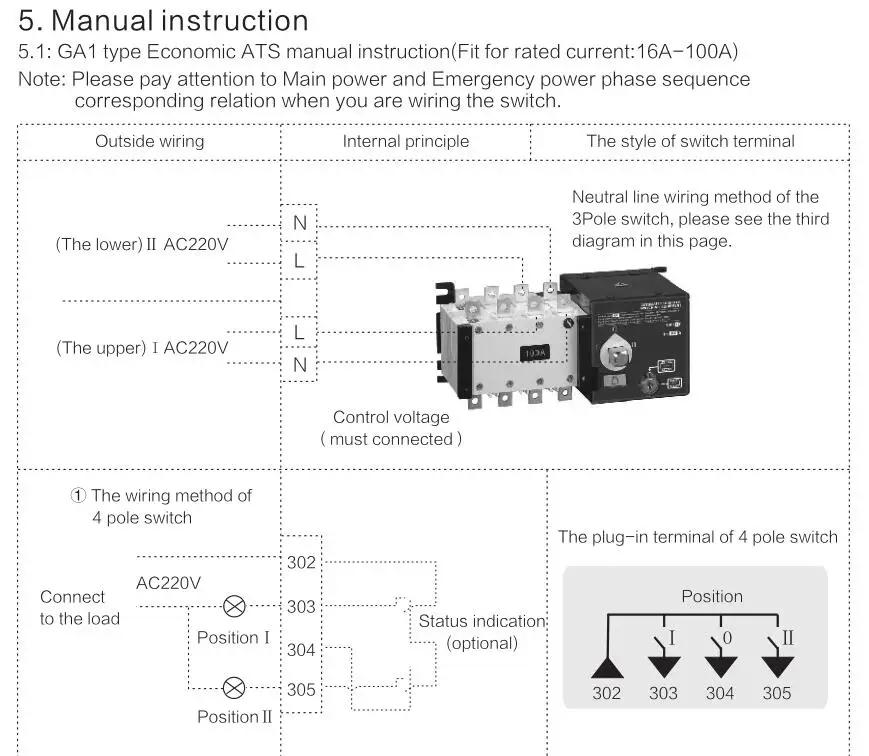

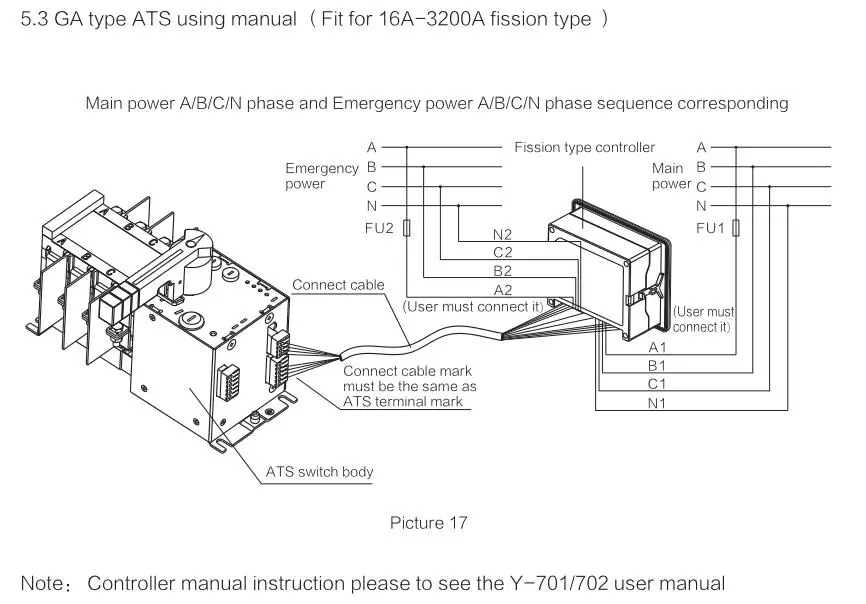

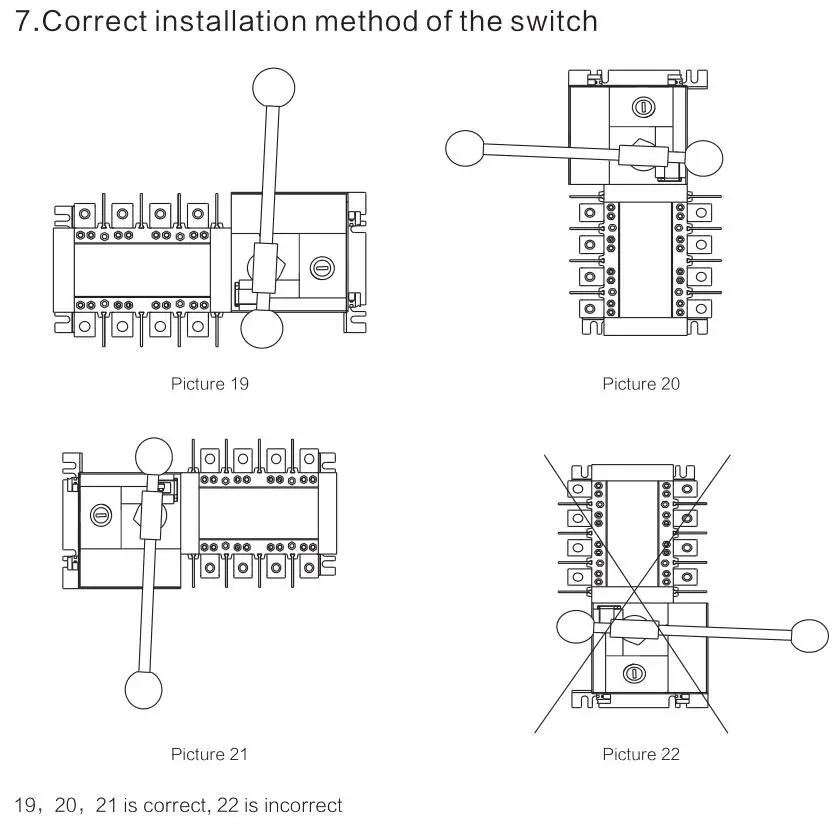

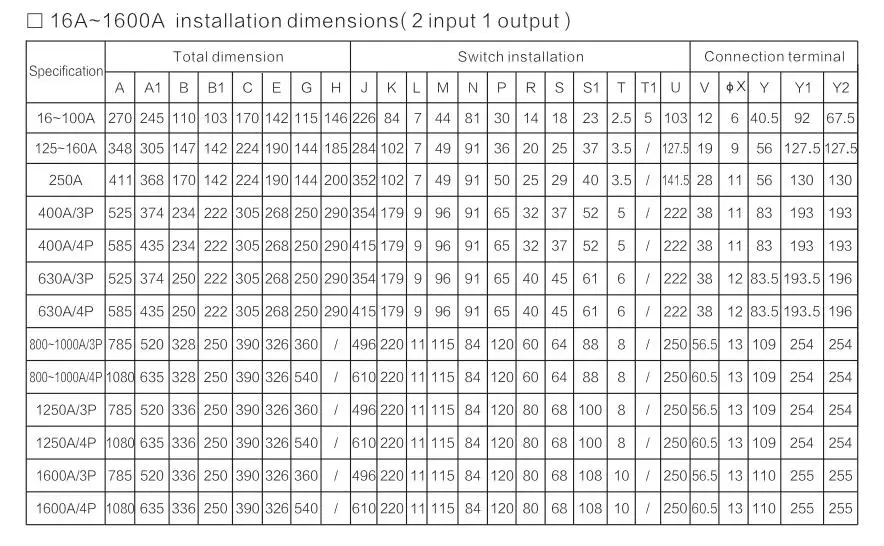

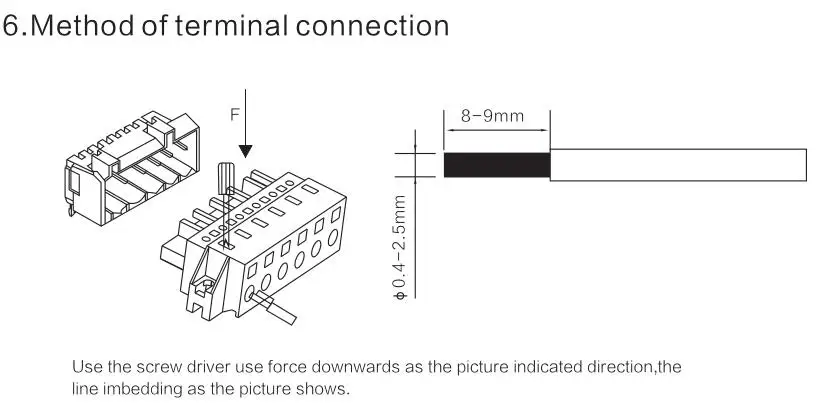

8. Способы подключения переключателя8.1основная схема проводки, чтобы увидеть изображение 3

8,2 управляемая мощность происходит от нормальной мощности, аварийной мощности cand N фаз.

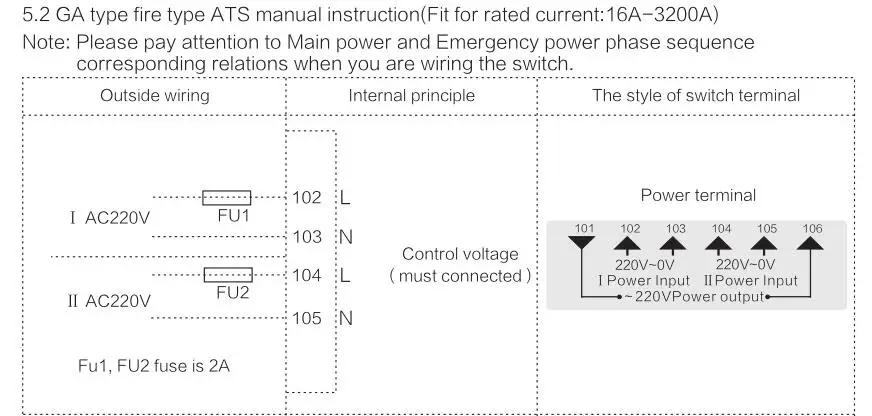

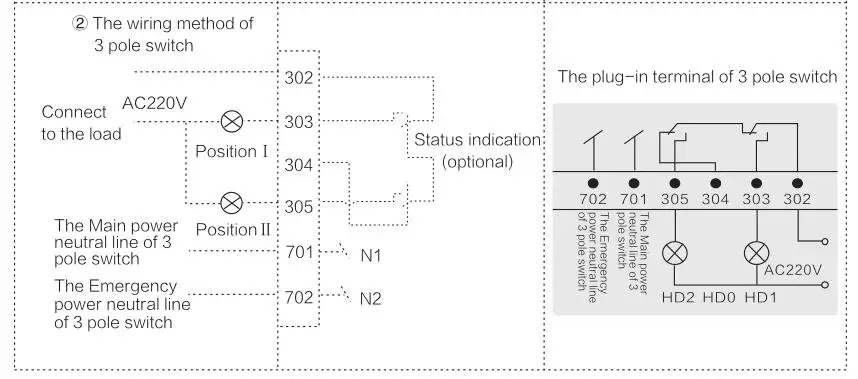

8,3 andandⅱ мощность управления линией ac220в, соединенная с клеммой 102 ~ 103104 ~ 105 соответственно, 102 и 104 являются нормальными и аварийными линиями питания.

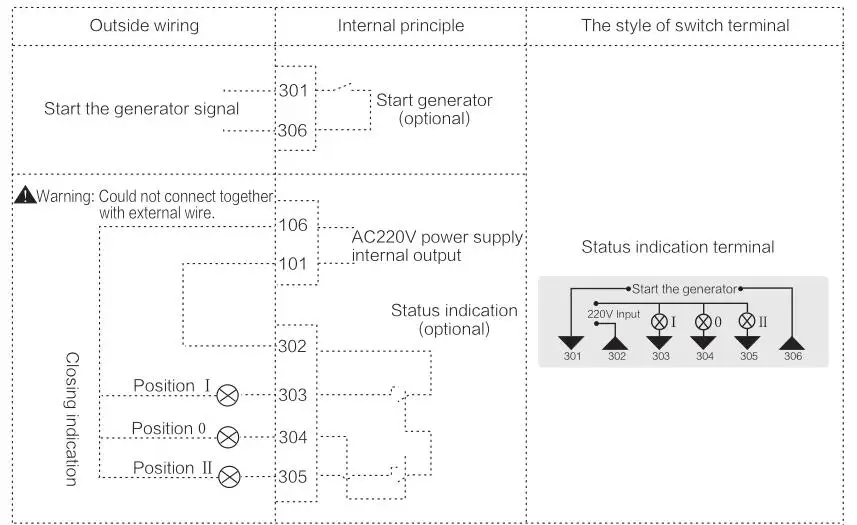

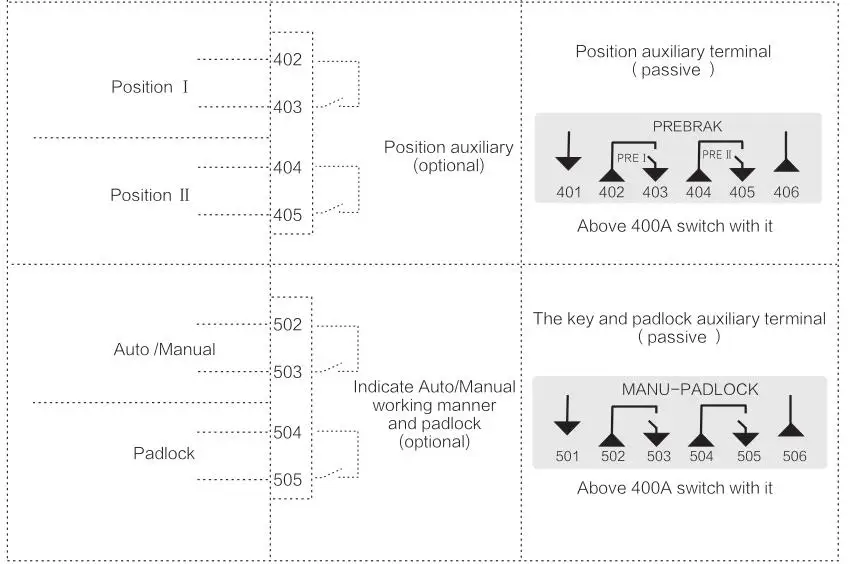

8,4 клеммы 101106 служат сигнальной лампой для управления источником питания. Примечание: 101 и 106 не могут быть соединены с другими линиями.

8,5 когда выше (под) Входная линия, под (выше) terminalⅰи line A,B,C фазы будут соединены медными линиями или линиями, работающими как выход.

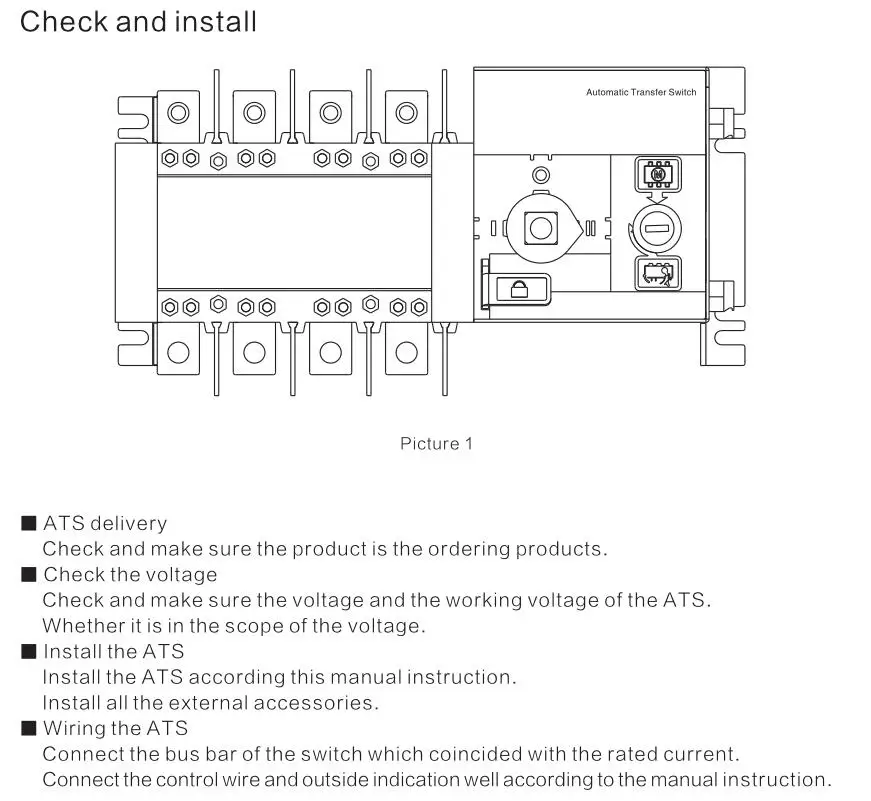

9. Инструкция по отладке переключателя

9,1 Подключите нормальную мощность (Ⅰ), аварийную мощность (Ⅱ) к соответствующим медным стержням соответственно;

① Автоматическая отладка нормального источника питания с lectric, аварийный источник питания с электрическим, переключаемый линейный переключатель на нормальный источник питания без электрического, аварийный источник питания с электрическим, переключатель ⅱпереключатель на нормальный источник питания с lectric, переключатель switchлиния включения (см. Панель переключателя белый индикатор стрелок)

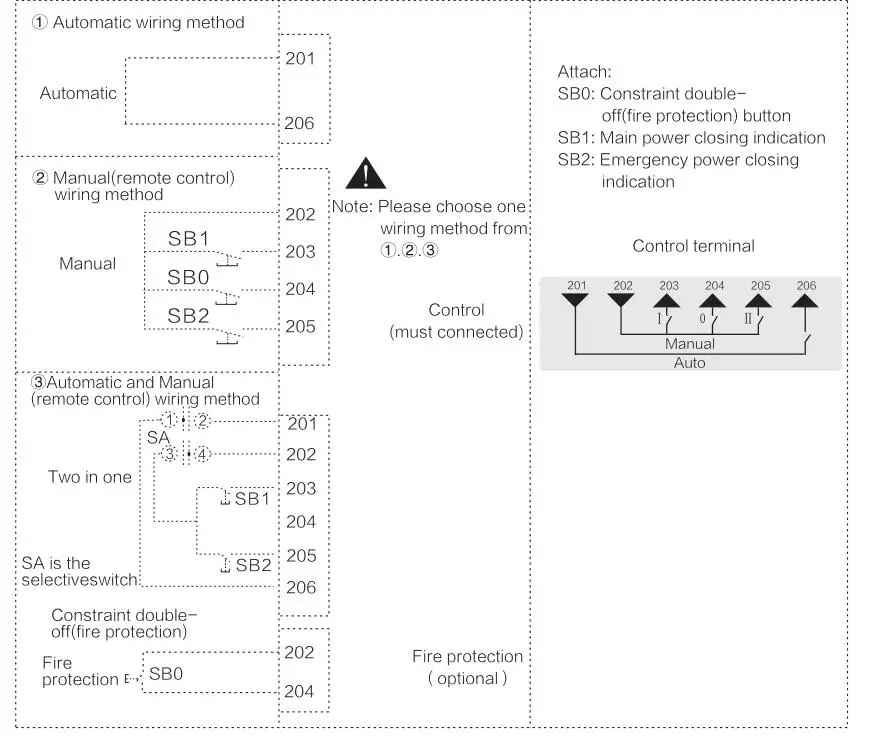

② Удаленная отладка нажмите кнопку bush SB1, затем переключатель switchⅰнажмите кнопку bush SB2, затем переключатель line

③ Автоматическая/Удаленная (ручная) отладка

Когда переключатель выбора функции переключается в автоматическое положение: переключатель должен действовать как ① требуемый элемент, когда Наберите переключатель выбора функции на удаленное (Ручное) положение, переключатель должен

Действуйте так, как требуется ②

9,2 когда переключатель находится в положении переключателя на ⅰили line линии, сигнальная лампа на панели должна указывать соответственно;

9,3 после завершения отладки, сначала закройте источник питания и Переведите переключатель в положение «0» ручкой. (среднее положение, обратитесь к панели переключателя белого цвета с указанием стрелок).
