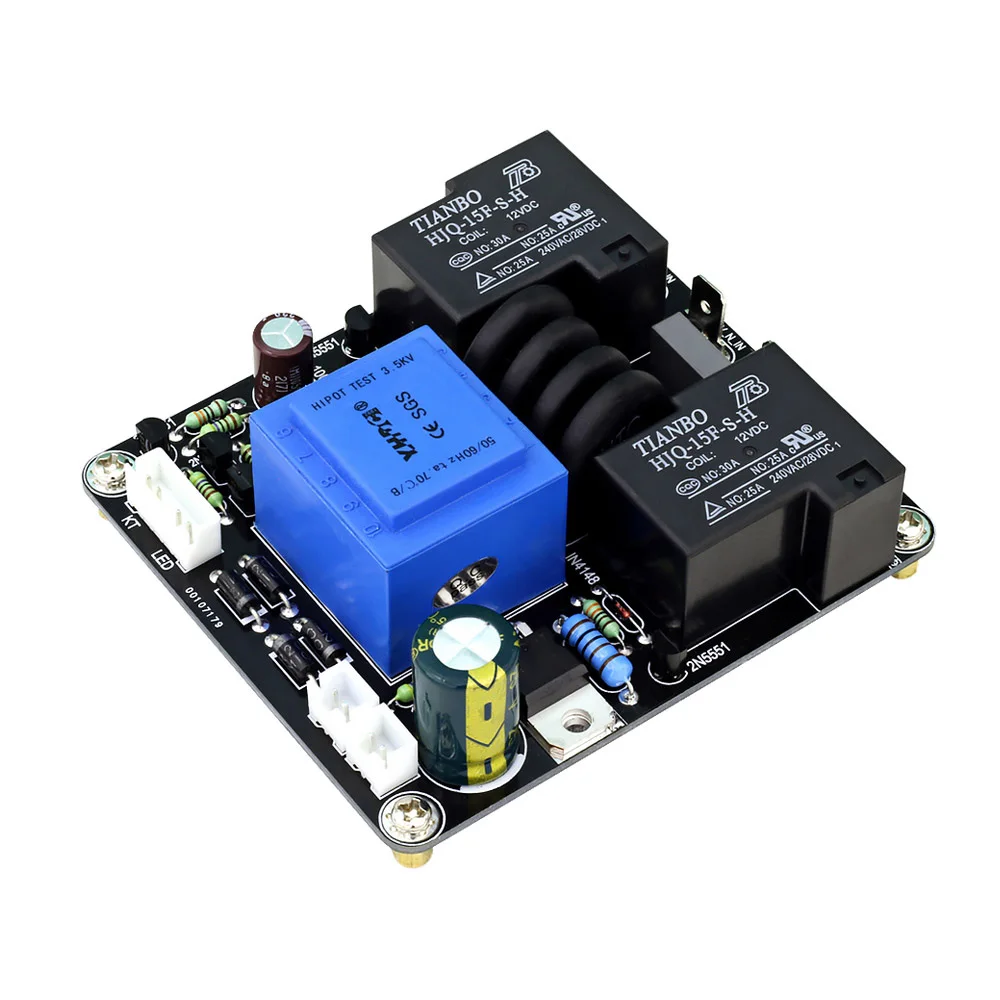

AIYIMA 220 В 1000 Вт блок питания с задержкой мощности мягкий старт защитная плата

AIYIMA 220 В 1000 Вт блок питания с задержкой мощности мягкий старт защитная плата

Описание товара:

● Рабочее напряжение: 220 В

● Допустимая нагрузка менее 1000 Вт

● Переключатель управления подходит для самоблокирующегося и самоблокирующегося типа

● Два нормально открытых защитных интерфейса

● Номинальный ток реле 30A, который может выдерживать мощность ниже 1000 Вт.

● Плата PCB 2 мм Высококачественная Стекловолоконная доска

● Медная фольга PCB 2 унции

● Размер печатной платы составляет 77,5 мм * 88 мм.

● Расстояние четырех симметричных отверстий 69x79.5мм

Основная функция:

1. Подавляет пусковой ток усилителя мощности при запуске, потому что мощность трансформатора усилителя класса А и высокой мощности велика, сопротивление нагрузки чрезвычайно низкое, И емкость фильтра питания слишком велика, что приводит к чрезмерному току при запуске усилителя мощности, Который легко повреждает мост выпрямителя и повреждает конденсатор фильтра.

2. Когда температура теплоотвода платы усилителя мощности превышает 75 градусов, плата может немедленно отключать питание, а усилитель мощности не будет перегреваться и гореть. До тех пор, пока температура радиатора не опускается ниже 75 градусов, усилитель мощности может быть включен, в противном случае усилитель мощности не может быть включен.

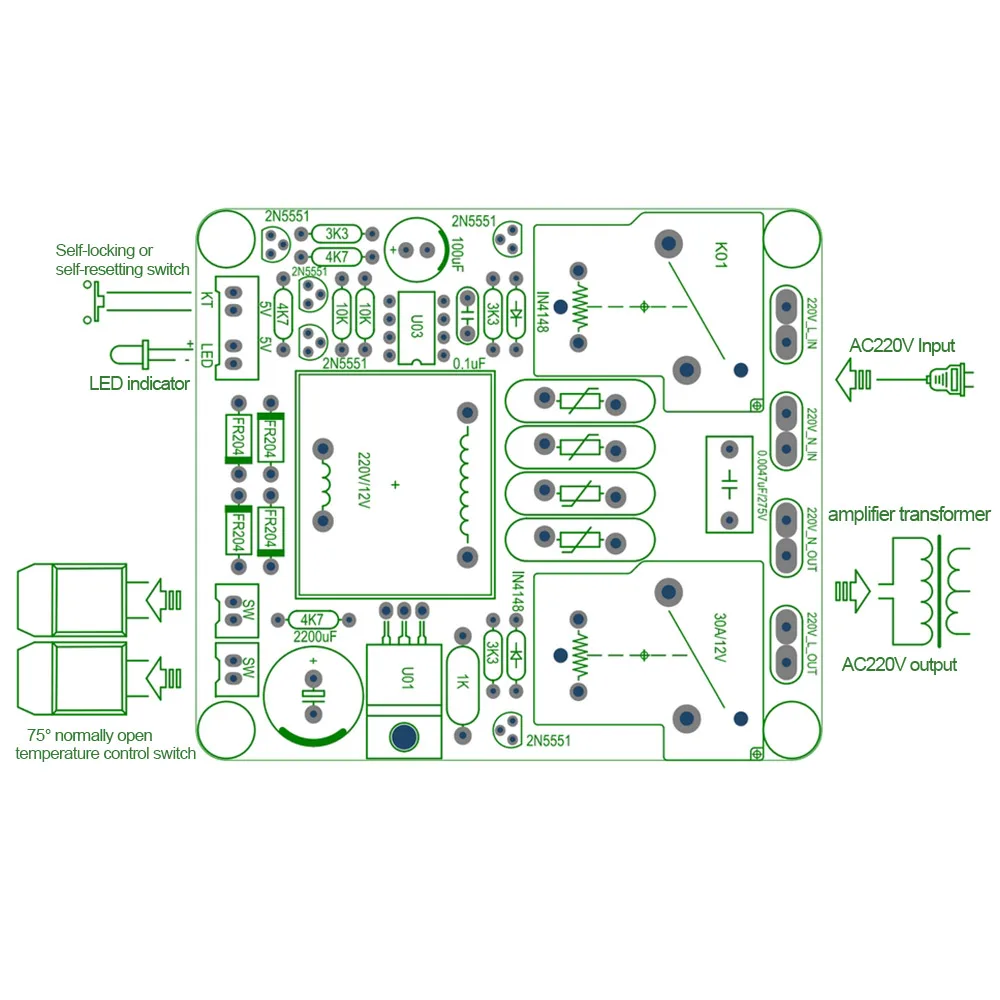

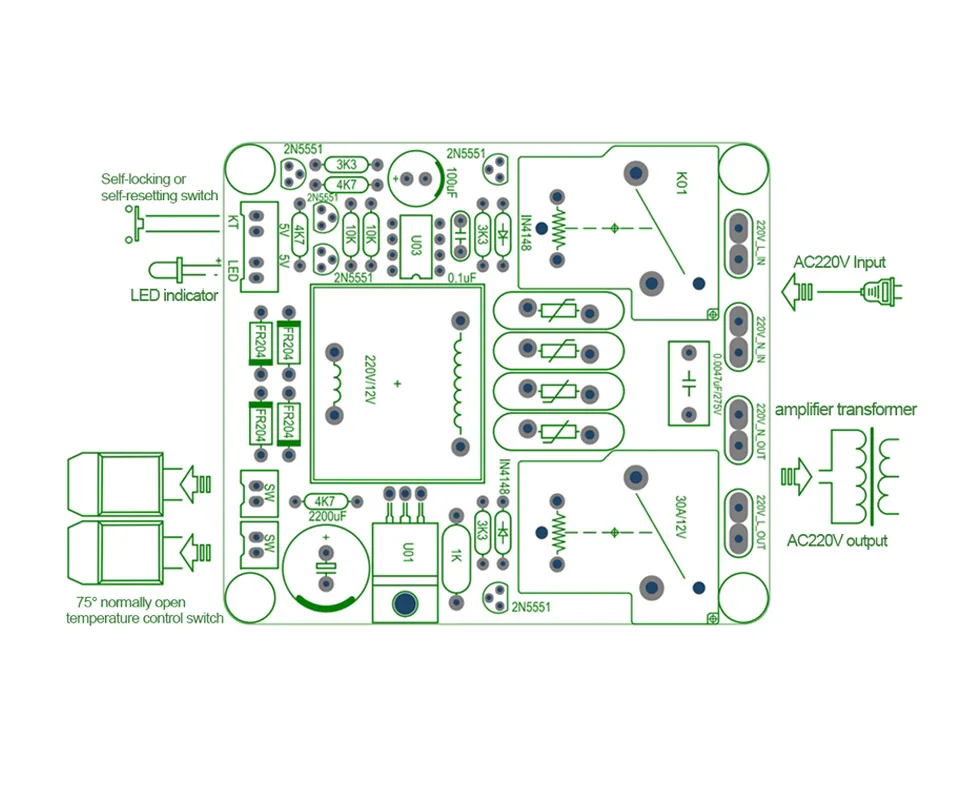

● Схема: только для справки, подлежит изменению без уведомления!

● Когда пусковой выключатель KT нажат, если порт защиты нормально открыт (Если порт закрыт, он не может быть запущен), начало запуска, светодиодный индикатор работы включен, ограничительное Реле тока закрыто (K01), Модуль ограничения тока подключен к контуру тока 220 В, задержка 3 секунды, сквозное реле (K02) закрыто, текущий предел закончен, задержка 1 секунду, И ограничительное Реле тока отключено. Если плата запуска работает нормально, когда какой-либо порт защиты SW закрыт, плата запуска отключена.

● Эта версия имеет значительное улучшение с другими версиями мягкой стартовой платы. Другие версии доска стартера без задержки открывают ограничительное Реле тока, когда реле закрыто при запуске. Из-за механической задержки реле появится схема 220 В. Короткое открытие цепи вызывает нагрузку, чтобы испытать кратковременный ток.

● Пусковая плата start switch автоматически адаптируется к самоблокирующемуся переключателю и самоблокируемому переключателю, не изменяя настройки загрузочной платы.

Вопрос покупателя:

● Что такое самоблокирующийся выключатель и что такое самоблокирующийся выключатель для сброса

● A: нажмите переключатель, чтобы включить, отпустите переключатель, чтобы открыть, это переключатель самосброса; Нажмите переключатель, чтобы включить, отпустить или включить, затем нажмите и отпустите, чтобы открыть, это самоблокирующийся переключатель.

● Насколько велик переключатель запуска?

● A: Может использоваться в пределах 1 А.

● Может ли стартовый переключатель доска стартера быть самоблокирующимся или самоблокирующимся?

● Ответ: все в порядке, доска стартера автоматически адаптируется к самоблокирующемуся переключателю или переключателю самосброса, без ручного вмешательства.

● Если выходной терминал переменного тока 220 В не подключен к нагрузке (трансформатору), почему есть выход напряжения 220 В, когда плата запуска не запущена?

● Ответ: это связано с тем, что конденсатор дугогашения соединен параллельно между контактами реле. Пока выходной терминал 220 В подключен к нагрузке, его можно решить.

Упаковка:

1 шт.
