10 42 дюйма 14 37 дюймов Стандартная плата для ЖК телевизора Повышающий Модуль

10 42 дюйма 14 37 дюймов Стандартная плата для ЖК телевизора Повышающий Модуль

Особенности:

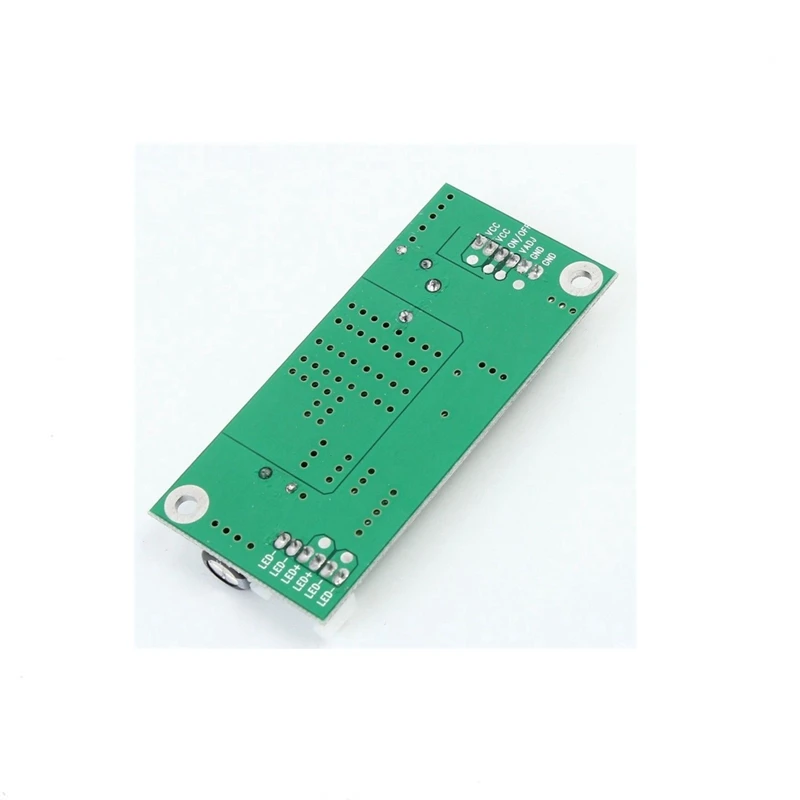

Общий электронный символический код подсветки:
1. VCC: положительное напряжение, напряжение цепи (напряжение обычно 12 В или 24 В)
2. Вкл/выкл, ВКЛ, EN,ON_BL: переключатель сигнального штифта
3. PWM,PDIM,VDAJ,BL-PWM: Регулировка яркости
4. GND: заземление (отрицательный электрод)
5. Светодиод +: положительный электрод светоизлучающего диода (лампа)
6. Светодиод-: отрицательный электрод светоизлучающего диода (лампа)


Характеристики продукта:

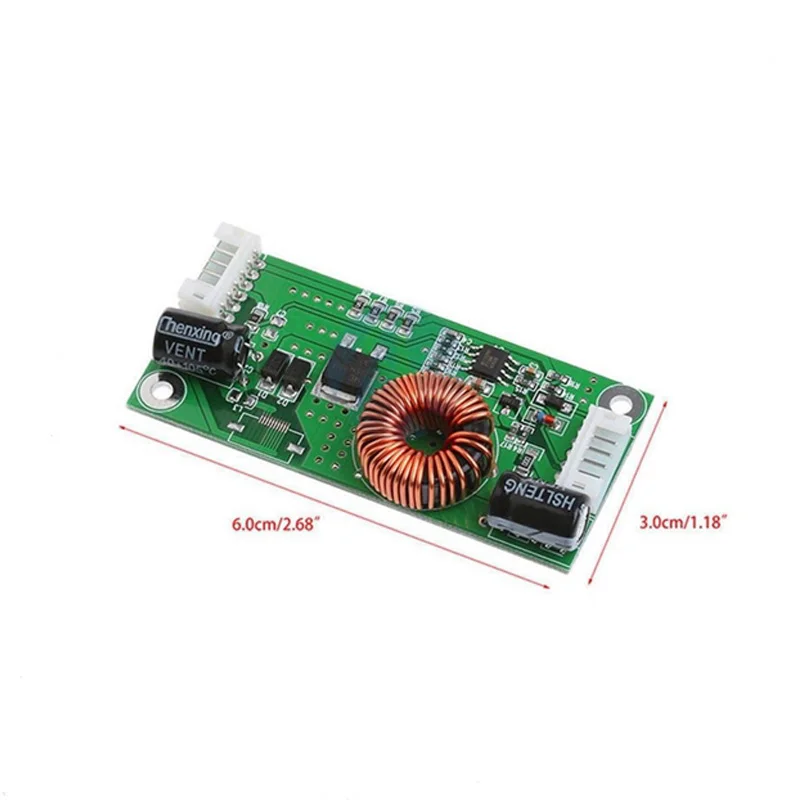

· 14-37 дюймов светодиодная подсветка лампы Драйвер платы постоянного тока
· BOOST структура
· Эффективность преобразования достигает более 92%
· Низкий нагрев устройства, стабильность, более длительный срок службы
· PCB небольшой, тонкий дизайн, ошибка контроля тока в пределах ± 5%
· Вы можете использовать блок питания 12 В для снижения стоимости системы!
· Этот продукт является платой постоянного тока, напряжение автоматически адаптируется
· Повышение температуры контролируется при температуре около 25 градусов (повышение температуры = температура поверхности устройства-температура окружающей среды)
· Параметры скорости:
В тех случаях, когда до 24V вход: Vout = 75V Vout = 720mA максимальный или 60 Вт
Когда до 12 В вход: Vout = 75 в Iout = максимум 400 мА или 30 Вт

Полезный совет:

Предельный параметр относится к максимальной емкости, когда продукт в процессе приложения. На самом деле, пожалуйста, под ограничительными параметрами, чтобы обеспечить надежность продукта при использовании.

Посылка включает в себя:

1 * универсальная плата драйвера
