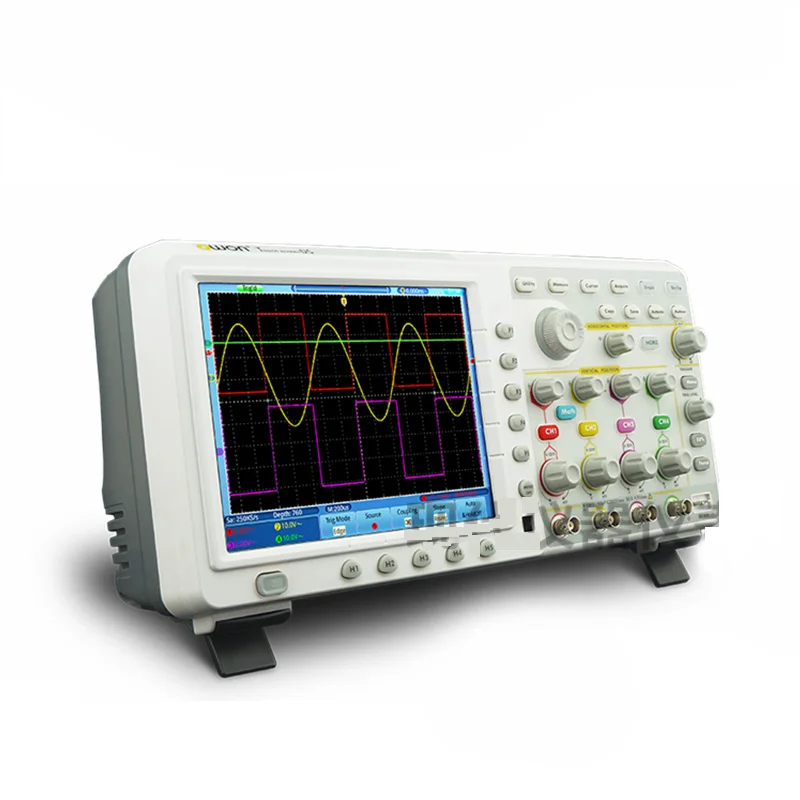

Цифровой осциллограф Owon TDS8104 100 МГц 2GS/s 7 6 МТС 4 канальный сенсорный

Owon TDS8104 100 МГц, 2GS/s, 7,6 Mpts,4 канала сенсорный экран цифровой осциллограф Продукт Особенности -Четыре канала, полоса пропускания 100 МГц, частота образцов 2GS/s -7,6 м длина записи -Скорость захвата волны 50000 wfms/s -Масштабирование формы волны (Горизонтальное/Вертикальное) и экономия -FFT точки (длина и разрешение переменной) -Многооконное расширение -8 дюймов 800x600 пикселей high def LCD -Мультикоммуникационный Интерфейс: USB, VGA, LAN -LabVIEW поддерживается Описание продукта: OWON TDS серии являются четырехканальными моделями с емкостным сенсорным экраном, это устройство разработано на основе ОС Linux, с технологией DSP, оно работает быстро и с большой способностью расчета. Частота обновления составляет 50 000wfms/s. Есть полные типы портов связи, USB хост, USB устройство, VGA порт и LAN, удобный и полезный. Посылка: Шнур питания (1 шт.) CD Rom (1 шт.) Краткое руководство (1 шт.) USB кабель (1 шт.) Зонд (4 шт.) Регулировка зонда (1 шт.) Размер: 380x180x115mm Вес: 2,0 кг Технические характеристики Модель TDS7074 TDS7104 TDS8104 TDS8204 Пропускная способность 70 МГц 100 МГц 200 МГц Канал 4 Частота дискретизации 1GS/s 2GS/s Скорость захвата сигнала 50000 осциллограмм/s Дисплей Цветной ЖК-дисплей с сенсорным экраном 8 дюймов

  Вход муфта DC, AC и GND Вход сопротивление 1MΩ ± 2%, параллельно с 10pF ± 5pF ; 50Ω ± 1% Зонд коэффициент затухания 1X, 10X, 100X, 1000X Макс Вход Напряжение 1MΩ Входное сопротивление: 400V (PK - PK) (DC + устройство для зарядки от сети, обеспечивающим сохранение пространственного положения-PK) ; 50Ω Входное сопротивление: 5V (PK - PK) (DC + устройство для зарядки от сети, PK - PK) Канал изоляции 50 Гц: 100:1 ; 10 МГц: 40:1 Интерполяция Sin (x)/x Запись Длина 7,6 м Горизонтальные весы (s/div) 2ns/div - 100s/div, шаг за шагом 1 - 2 - 5 Интервал (△T) точность (полная полоса пропускания) Один: ±(1 интервал времени + 100ppm × Чтение + 0.6ns), средний> 16 : ±(1 интервал времени + 100ppm × Чтение + 0.4ns) Вертикальное разрешение (A/D) Разрешение 8 бит (4 канала одновременно) Вертикальной чувствительностью 2 мВ/деление-10V/div (при вводе) Аналоговая полоса пропускания 70 МГц 100 МГц 200 МГц LF ответ (AC, -3 дБ) ≥ 10 Гц (на входе, AC муфта, -3 дБ) Времени нарастания импульсов ≤ 5ns ≤ 3.5ns ≤ 1.7n DC точности ± 3% Триггер Тип Край, пульс, видео, наклон Режим запуска Авто, нормальный, одиночный Триггер диапазон уровня ± 6 div от центра экрана Точность уровня срабатывания (типичная) ± 0,3 div Частота линии/поля (видео) Стандарт NTSC, PAL и SECAM Автоматическое измерение Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot,
Время подъема, время падения, задержка A & rarr;B & uarr;, задержка A & rarr;B↓, + ширина,-Ширина, + обязанность,-обязанность Сигналов математика +, -, ×, ÷, FFT Хранение сигналов 4 опорных сигналов Лиссажу рисунок Пропускная способность Полная пропускная способность Разность фаз ± 3 градуса Измерение курсора △V и △T между курсоры Связь Порты и разъёмы Usb-хост, usb-устройство, VGA, LAN, AUX Питание 100 - 240 В переменного тока, 50/60Hz кошка пижамы для малыша II Размеры (ШхВхГ) 380 × 180 × 115 (мм) Вес (без посылка) 1,5 кг
