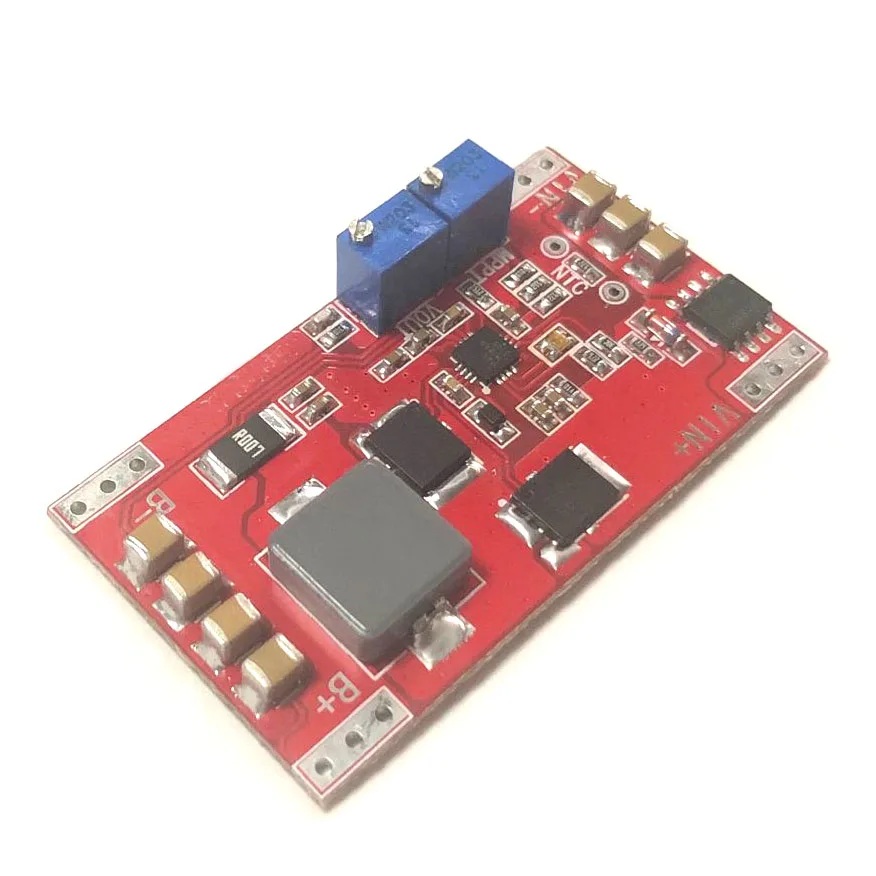

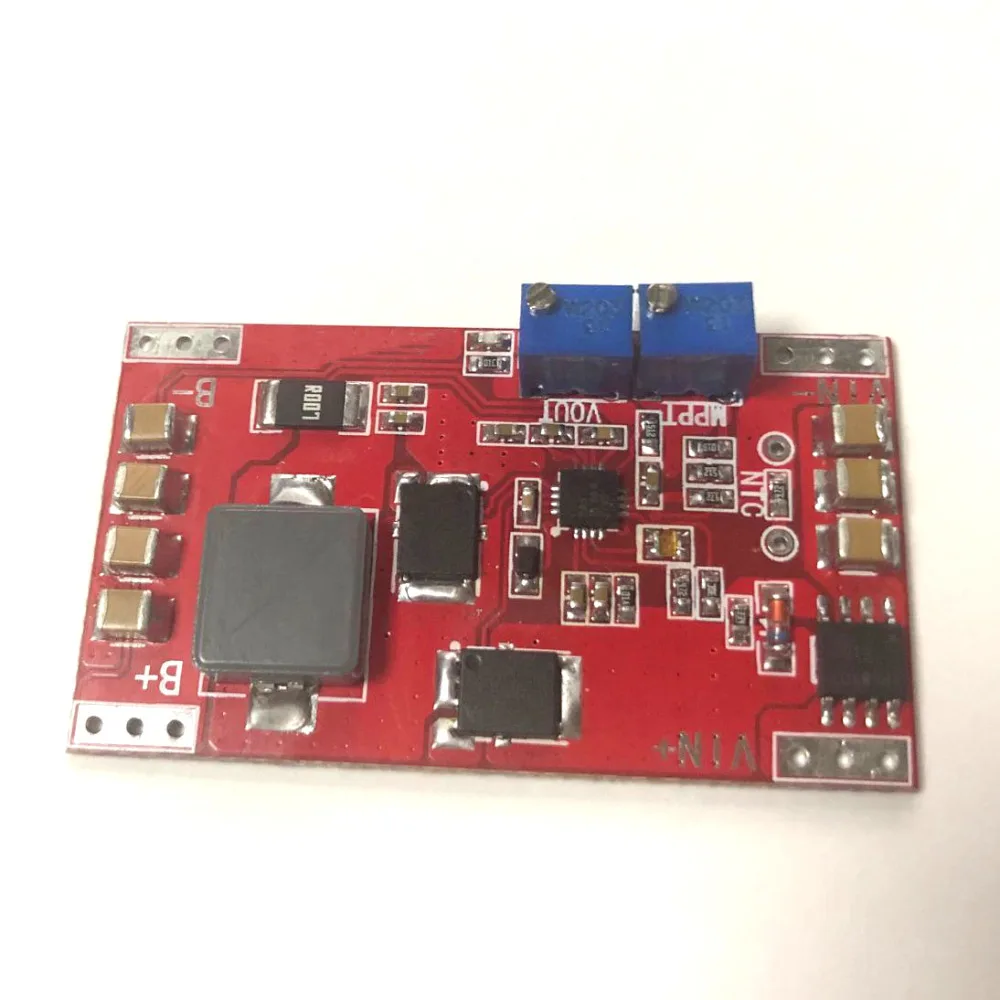

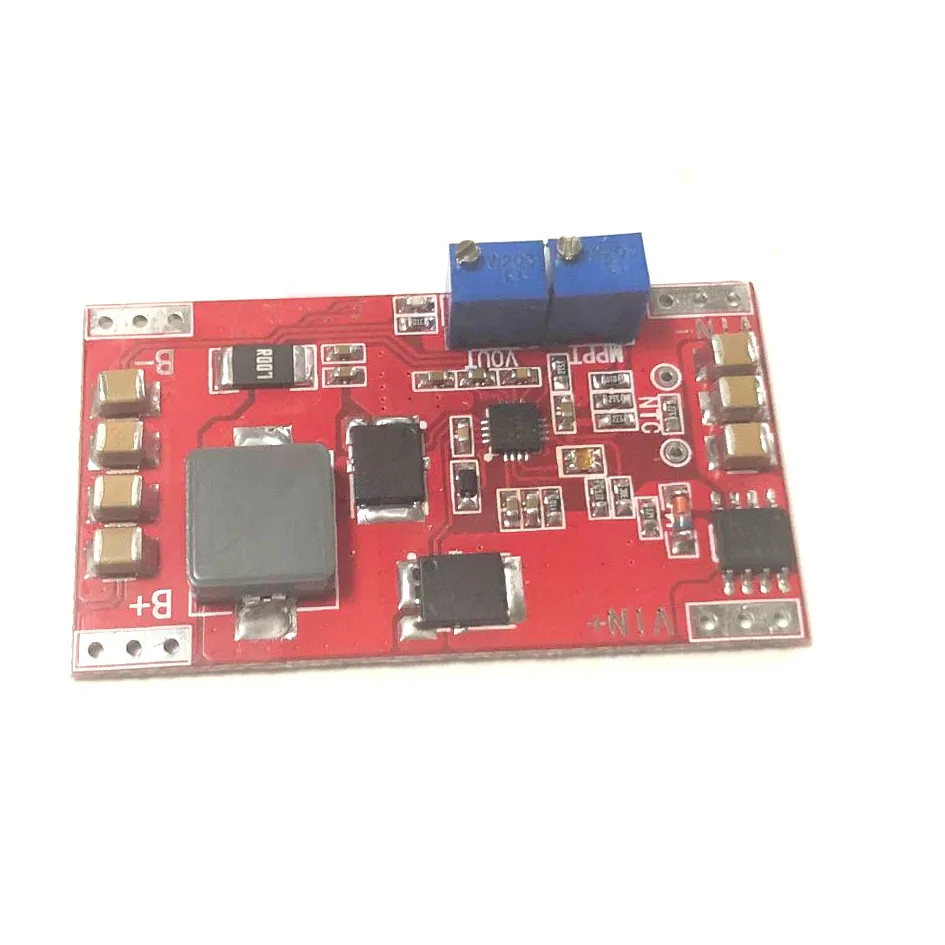

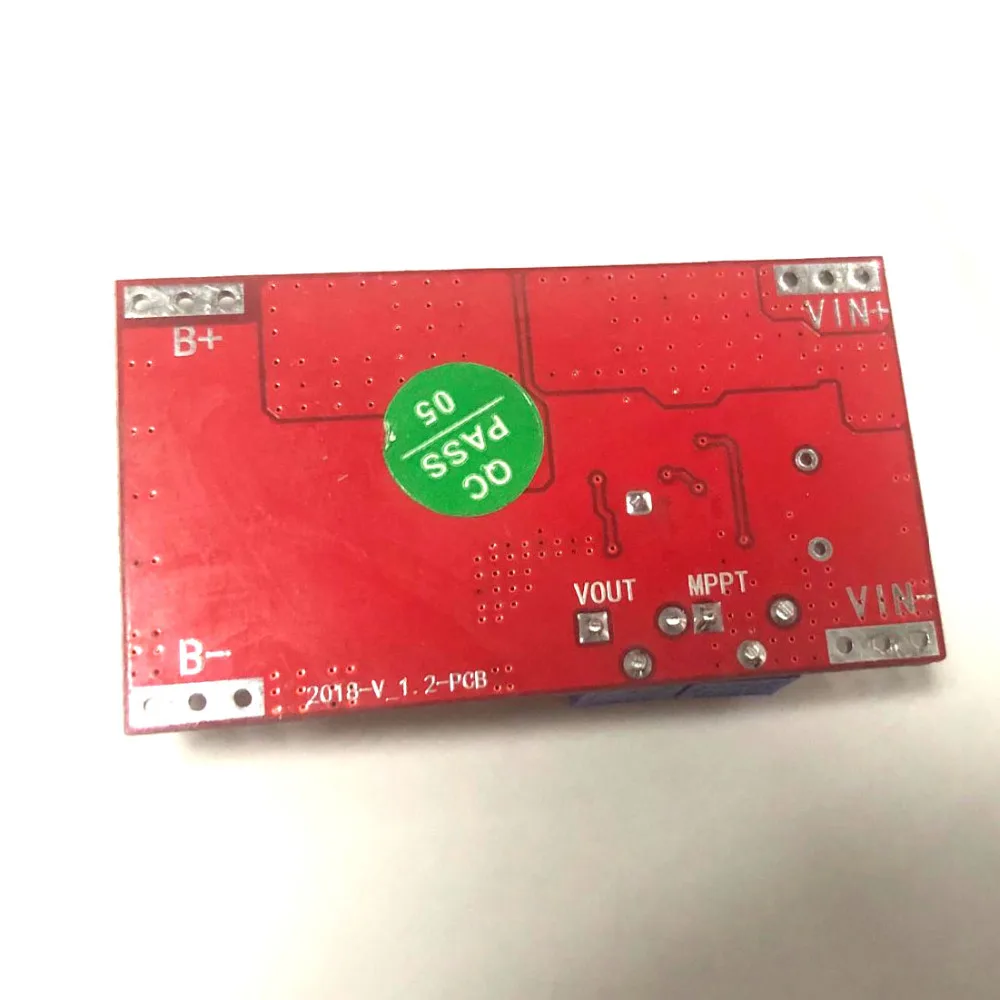

BQ24650 5A MPPT солнечная панель литий свинцово кислотная батарея зарядное устройство





BQ24650 MPPT Панель солнечных батарей литий свинцово-кислотная батарея зарядная плата контроллер 5A
Описание:Особенности:



Новый со слежением за максимальной точкой мощности модуль солнечной зарядки, сильный второй CN3722, импорт IC является корова!
Входной идеальный диод анти-регургитация (3722 серия Шоттки Анти-рефлюкс)
Двойная синхронизация Nmos (3722 одиночный Pmos выпрямитель Шоттки)
600 кГц более высокие частоты (3722 только 300 k, большая потеря)
Вход солнечной энергии анти-обратного (обратный должен быть сожжен 3722)
Четыре клеммы, два Солнечный знак, два аккумулятора положительный и отрицательный, бортовой светодиодный индикатор цветной зарядки

Схема характеристики:
● Отслеживание точки максимальной мощности солнечных батарей, выходной ток больше, чем ток солнечной панели, реальный ультра-эффективный MPPT, поддержка в пределах 5-24 В, 80 Вт панели солнечных батарей (для более ток зарядки с солнечной панелью рекомендуется, чтобы каждый модуль)
● Выходное напряжение можно отрегулировать, CC-CW автоматическое управление (может поддерживать одиночные или мульти-литиевые батареи или литиевый фосфат железа или свинцово-кислотные батареи, мощный светодиодный и т. д.)
● Вход идеальный диод Анти-рефлюкс, потеря
● Синхронная ректификация понижающего напряжения, и он имеет высокую эффективность обогрева небольшого
● Батарея в сборке управления зарядкой, полная остановка наполнения, не всегда струйка, избегайте электролита сухой
● Точность напряжения плюс или минус 0.5%
● Максимальная поддержка солнечной энергии: 80 Вт
● PWM частота переключений: 600 кГц, низкочастотное сопротивление и высокая эффективность
● Ток заряда устанавливается внешним резистором (предустановленный 5000ма)
● Глубина разрядки заряда батареи
● Состояние заряда и индикация состояния зарядки для светодиодов (зарядка красного света/полный свет вкл/выкл без батареи или без входа)
● Функция плавного пуска
● Батарея клемма; потенциальный защиты
● Когда не используется солнечная энергия, также служит адаптер ноутбука 9-24 В, многоцелевой
● 7 Звезд Большой объем Мурата фильтр конденсатор MLCC, SUMIDA медные индукторы, больше и более стабильный ток выход
Готовые параметры:
Объем: 49 мм * 24 мм * 10 мм, ультра-компактный, штепсельная солнечная коробка управления без давления
Входное напряжение: 5-24 В (абсолютный максимум 26 в, рекомендуется использовать менее 20 в вход должен быть больше, чем выходное напряжение, О.)
Выходное напряжение: 4,2 в-22 В ± 0.5% прецизионная регулировка потенциометра, только кровяное давление, выход будет ниже, чем вход
Выходной ток: по умолчанию 5А,
Предзарядный ток: по умолчанию 0.5A, 0,1 раз выходной ток
Выходной ток: по умолчанию 0.5A, 0,1 раз выходной ток
Эффективность зарядки: 96% @ 16 V вход 12V5A выход
Слив, когда не заряжается: около 200uA

Инструкции по использованию:
Предупреждение! Первый заряд, пожалуйста, внимательно следите за напряжением аккумулятора, чтобы предотвратить перезарядку! Не защищенные литиевые батареи!
Эту цепь можно использовать только солнечное зарядное устройство с защитой литий-ионных, литий-железных фосфатов, свинцово-кислотных батарей.
Любые проблемы, вызванные взрывом батареи, магазин не несет ответственности!
Как показано на рисунке ребенка, схема не анти-обратная, обратная будет гореть! Положительные и отрицательные не неправильно!
Состояние Индикатора: ВЫКЛ = Нет входа или не ответил на аккумулятор, красный = зарядка, синий = полный, красный мигание = сбой (например, температура, перенапряжение батареи)
Чтобы приклеить плавники, рекомендуем приклеить к задней части печатной платы, рядом с входным положительным управлением питанием, там находится концентрированная область тепла, см. следующий знак теплового изображения.
Используйте Регулируемый метод регулировки мощности:
1: Регулируемое напряжение MPPT (Номинальная Солнечная энергия 18 в, как правило, 15-16 В) подключено к входам модуля.
2: мультиметр для измерения напряжения профиль измерительный модуль выходного напряжения, сначала по часовой стрелке Отрегулируйте потенциометр до mppt без выходного напряжения, а затем медленно Отрегулируйте mppt потенциометр против часовой стрелки до тех пор, пока не будет только выход.
3: Регулируемое напряжение питания для увеличения 1 в для обеспечения стабильного, мультиметр для измерения напряжения профиля измерительного модуля выходного напряжения, CV обрезки потенциометра, выходное напряжение колеблется (потому что нет батареи) волатильность является окончательной остановкой зарядки наивысшего значения напряжения, например, колебания 8,0-8,4 в, Таким образом, конечное напряжение остановки зарядки 8,4 в. Для снижения волатильности может и электролитический конденсатор большой емкости на выходе.

4: выход доступа к базовому пустому аккумулятору, измеренный амперметр тока зарядки, потенциометр обрезки позволяет MPPT Максимальный ток зарядки (регулируется, что прямой солнечный свет), первый заряд, пожалуйста, внимательно изучите, правильно ли выходное напряжение для предотвращения перезарядки!

Различное вспомогательное Напряжение батареи:
3,7 V литиевая батарея 8,4 V 3-4,2 V 2 струнная струна 16,8 V 12,6 V 4
3,2 В литиевая железная фосфат батарея 7,2 в 3-3,6 В 2 струнная струна 14,4 В 10,8 В 4
6 V свинцово-кислотные батареи -- 6,8 V
12 В свинцово-кислотная батарея -- 13,6 В
Не рекомендуется заряжать NiMH или набор NiCd аккумуляторов

Найти лихорадка: вход и 18 V выход 12V5A 12V8A без тепла аэростатического
