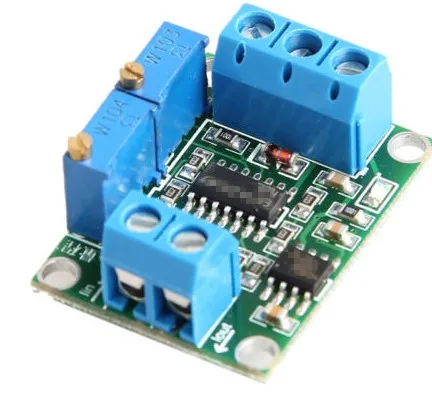

Модуль преобразования тока в напряжениеТок 0-20 мАДля0-3,3 V/0-5V/0-10V/0-15V сигнал напряжения;

В процессе передачи сигнала цепи сигнал напряжения станет слабее по мере увеличения расстояния передачи. Передача тока может избежать ослабления сигнала. Этот модуль используется для окончания передачи текущего сигнала и преобразует сигнал в сигнал напряжения для обнаружения однокристальным микрокомпьютером.

Краткая информация о товаре:

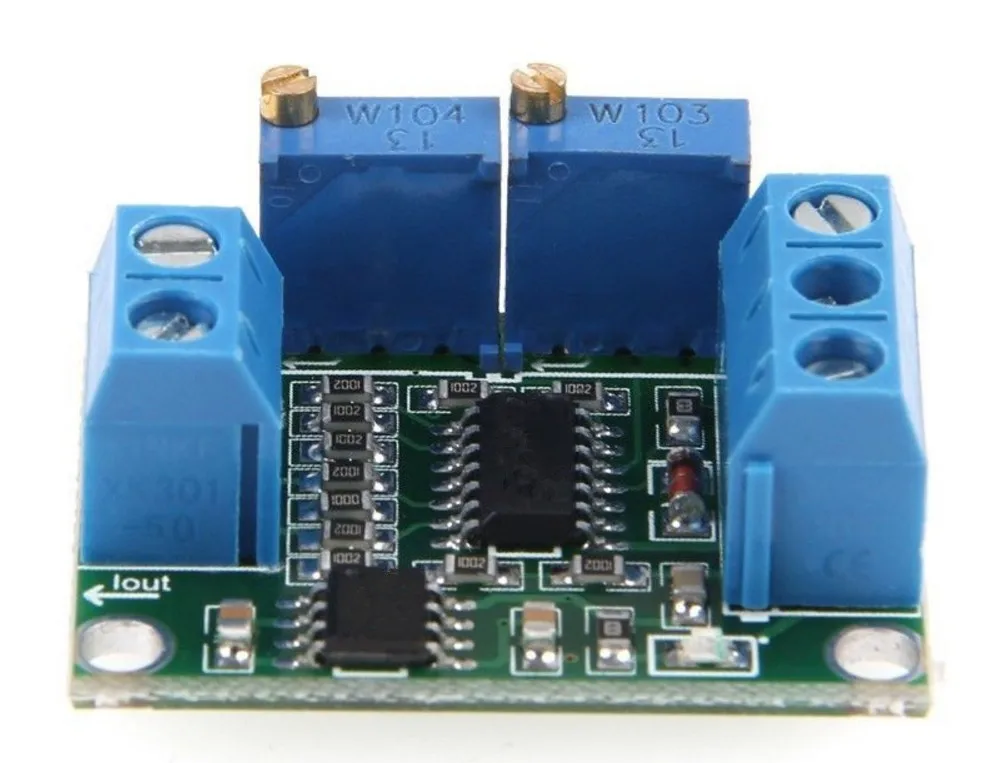

Для данного товара есть два типа клеммных колодок:

Один из них использует терминал KF301-2 в качестве входного терминала сигнала напряжения, а KF301-3 служит терминалом выходного напряжения и тока питания. (по умолчанию)

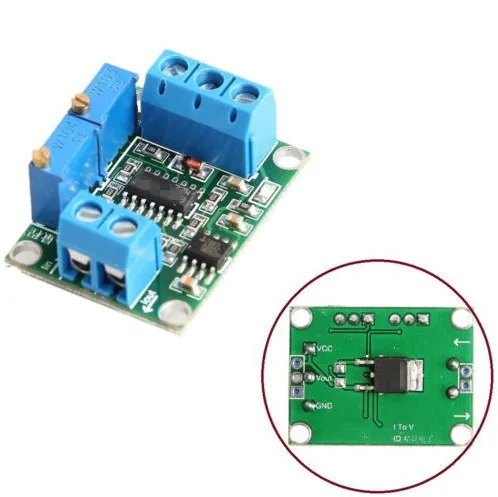

Другой тип использует один ряд штифтов 2,54 мм для припаивания вверх или вниз, что позволяет покупателям легко вставлять непосредственно в плату в качестве модуля.

Дополнительные сведения см. На рисунке посылка.

Особенности:

1. Рабочий диапазон напряжения питания DC 7V ~ 30V
2. Сигнал выходного напряжения 0 ~ 2,5 в, 3,3 В, 5 В, 10 в, 15 В.

3. Входной ток 4-20 мА или 0-20 мА (фактически может превышать диапазон).

4. Можно регулировать нулевую и полную шкалу (регулировка потенциометра).

5, с изоляционными свойствами, изоляция без оптопары.

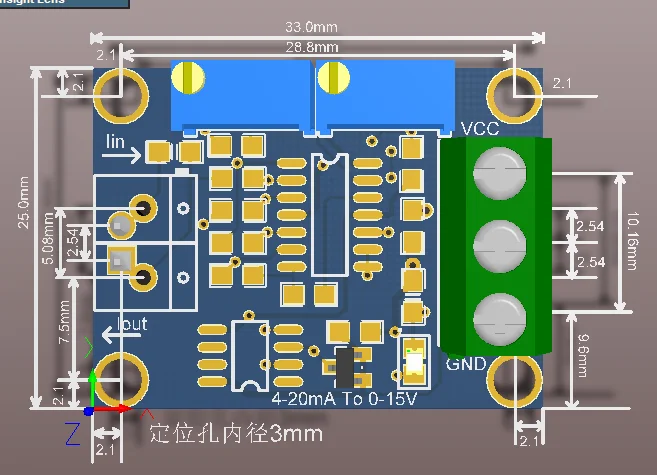

6, Размер модуля: 3,3*2,5 см

Схема упаковки товара:

Схема подключения изделия:

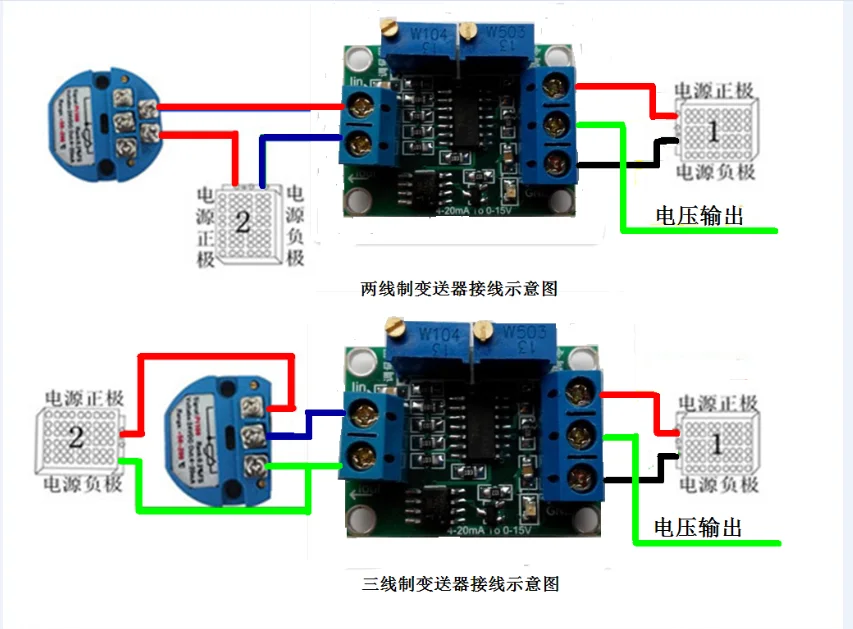

Источник питания 2, используемый передатчиком, и блок питания 1 для питания модуля, может быть одинаковым или не одинаковым источником питания, и положительный и отрицательный полюса могут быть обращены вспять.

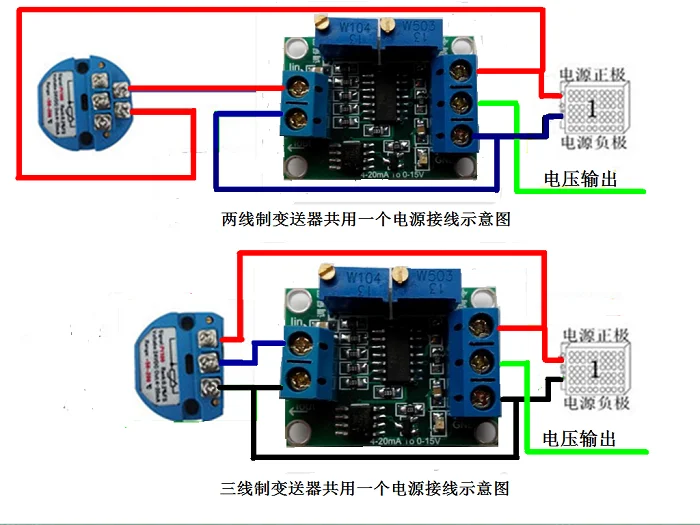

Блок питания, используемый передатчиком, и блок питания для модуля, могут быть одинаковыми схемой электропроводки: положительный и отрицательный полюса могут быть обращены вспять.

Инструкции к изделию:

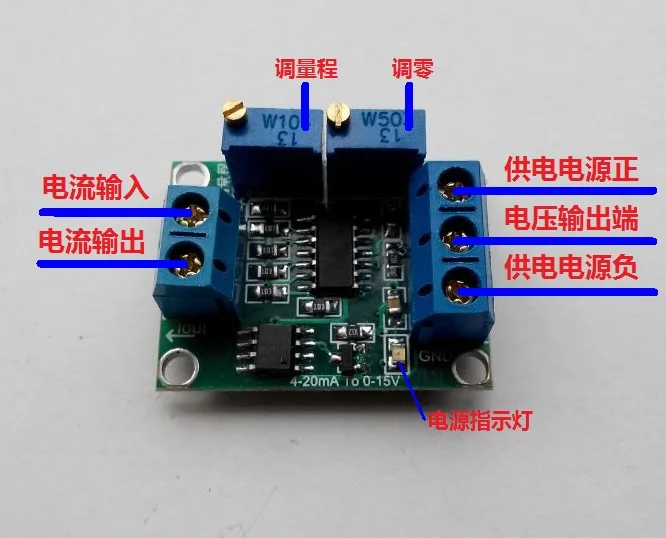

1: подключите блок питания, три клеммы справа, а верхний, нижний и отрицательный выходы. Введите текущую линию, введите нижний выход на левой клемме, а затем включите питание, чтобы увидеть, что индикатор питания включен.

2: регулировка нуля: Отрегулируйте сигнал входного тока до минимального значения 0 мА или 4 мА и отрегулируйте положение регулировки нуля для создания выходного напряжения 0 В. Лучше всего зафиксировать ручку потенциометра клеем после завершения регулировки.

3: Полнота: Настройте входной ток сигнала до необходимого полномасштабного тока20 мА(Может быть больше или меньше 20 мА), полномасштабный потенциометр будет отрегулирован, чтобы сделать выходное напряжение максимальным необходимым значением выходного напряжения(Например, 3,3 В, 5 В, 10 в, 15 В). Лучше всего зафиксировать ручку потенциометра клеем после завершения регулировки.

4: Отрегулируйте ток во входном диапазоне для вывода соответствующего напряжения.
