Строгий дизайн, разумная планировка, аккуратная работа, прочные материалы.

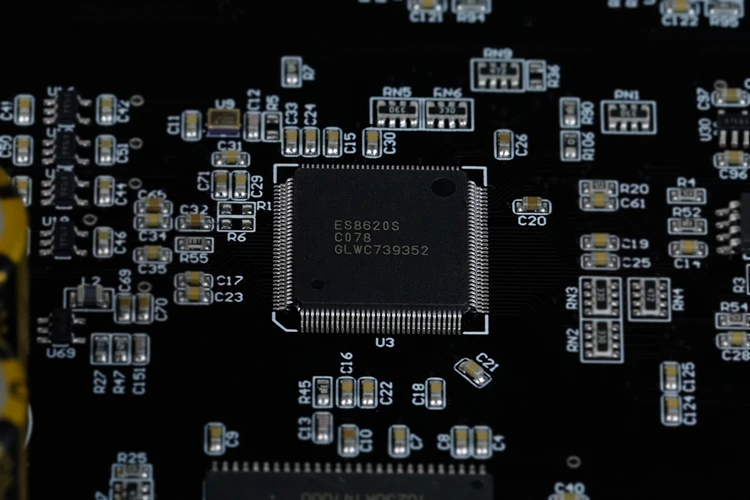

На основе новейшего решения USB аудио интерфейса ES8620 от ESS,

Поддерживает до PCM 32 бит/768 кГц и DSD512 и поддерживает DoP и Native DSD.

Дизайн микросхемы USB аудио интерфейса ESS-это полностью оптимизированная архитектура для высококачественной цифровой обработки аудиосигнала. Это не чип общего назначения с кодом цифрового аудио интерфейса USB, поэтому он немедленно с точки зрения улучшения качества звука;

SDRAM 128 МБ используется в качестве буфера системы и цифровой обработки звука FIFO.

Большая часть пространства используется для внутреннего планирования USB аудио интерфейса IC, и избыточное пространство максимально безопасно для обеспечения того, чтобы другие бизнес-Логические операции, кроме функции usb-аудиоинтерфейса в основной ИС, не мешали потоку цифровой обработки звука.

Для достижения оптимальной производительности цифрового аудио Фактическая производительность цифрового аудио FIFO снижена до минимум, чтобы обеспечить самую низкую задержку цифрового домена и производительность цифрового выхода;

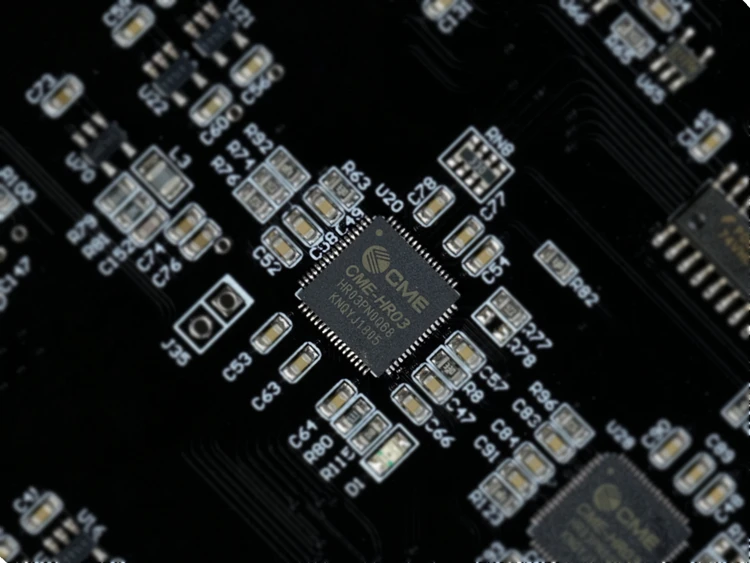

Для обеспечения высочайшего качества цифровых звуковых сигналов и лучшей производительности часов, u16 использует до трех FPGAs для реализации управления часами USB аудио интерфейса и синтезаторов частоты аудио часов во внешней цепи 10 M часов.

Эта часть цепи питается независимо, чтобы избежать взаимных помех внутренней проводки FPGA;

В основной цепи аудиоинтерфейса USB FPGA используется для реализации usb-аудиоинтерфейса IC, работающего в режиме Slave.То есть, USB аудио интерфейс IC получает звуковой сигнал часов, генерируемый управлением часами FPGA и выводит только цифровой звуковой сигнал данных, тем самым минимизируя помехи цифрового сигнала, введенные в процессе передачи USB;

U16 имеет внешний вход 10 M часов *, и пользователь может выбрать доступ к внешнему источнику высокого качества 10 M часов для дальнейшего улучшения качества звука.

* По соображениям безопасности U16 не автоматически переключает источник часов после доступа к внешним часам 10 м. Необходимо вручную выбрать внутренние и внешние источники часов.

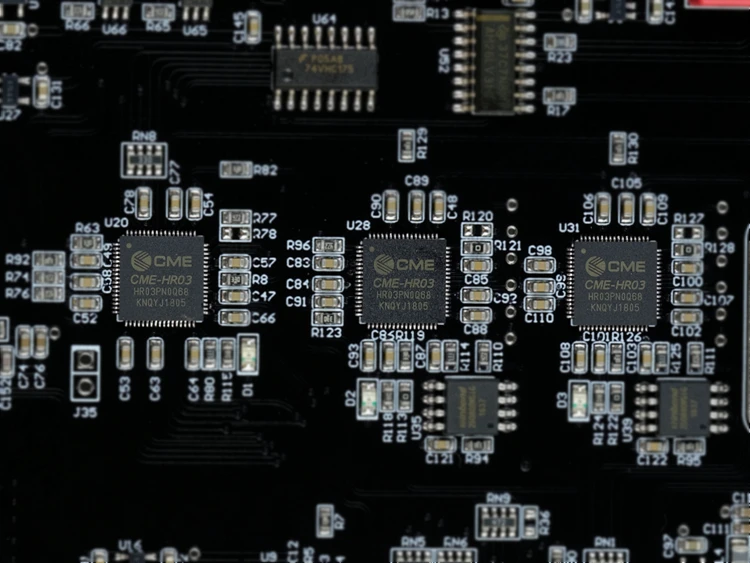

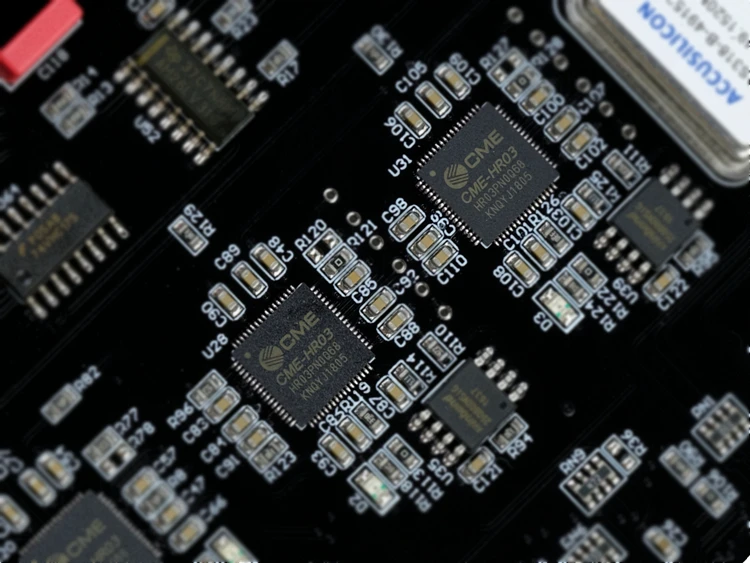

Схема синтеза звуковых часов во внешней часах 10 м использует два FPGAs, соответствующие аудиочастотному синтезатору основной частоты 44,1 кГц и 48 кГц.

Эта конструкция, с одной стороны, позволяет избежать Перекрестия внутренней проводки FPGA; с другой стороны, она также использует соответствующие ресурсы в чипе FPGA максимально эффективно.

Точность частоты и производительность дрожания конечного синтезированного аудио сигнала основных часов этой цепи достигли предельного уровня производительности текущей конструкции;

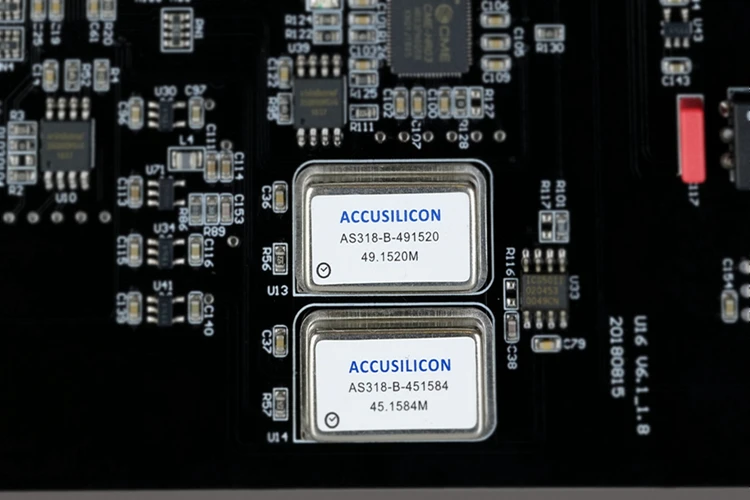

Local audio clock source использует пару часов femtosecond. Этот блок использует два кристалла ACCUSILICON AS318-B с ультра низким фазовым шумом в качестве локального источника звуковых часов, а дрожание RMS составляет всего 88 femtoseconds (10 Гц-1 МГц).

Помимо стандартных цифровых аудиовыходов, U16 также имеет гибкий выход BNC, выходной сигнал которого может быть свободно выбран между часами Word или S/PDIF.

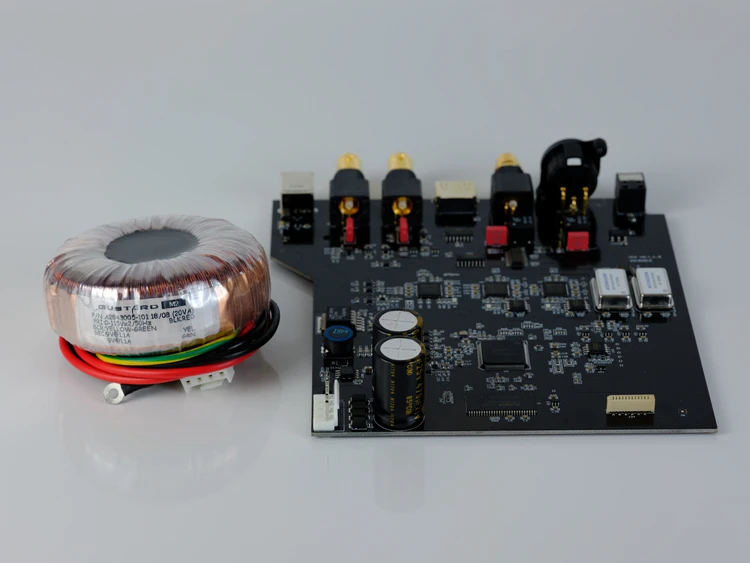

Встроенный линейный Регулируемый источник питания U16 использует аудио-специфический тороидальный трансформатор.

Характеристики продукта


Цифровой вход:
USB порт: USB Type-B женский порт, поддержка USB2.0
10 м BNC вход: входное сопротивление 50 Ом, 0dBm-16dBm


Цифровой выход:
RCA коаксиальный S/PDIF порт: выходное сопротивление 75 Ом, выходной уровень 500 mVpp @ 75 Ом нагрузка
24bit 44,1 k-384 k/DOP64-128
XLR AES3 порт: выходное сопротивление 110 Ом, выходной уровень 2.1Vpp @ 110 Ом нагрузка
24bit 44,1 k-384 k/DOP64-128

Оптический порт TOSLINK: 24 бит 44,1 k-192 k/DOP64

Многофункциональный BNC Порт:
Выходное сопротивление 75 Ом, S/PDIF выходной уровень: 750 mVpp @ 75 Ом нагрузка
Спецификация поддержки S/PDIF (при выборе S/P OUT): 24 бит 44,1 k-384 k/DOP64-128
Уровень выходного сигнала часов: 3.3Vpp MAX @ noload
Частота выхода часов (когда выбран WCK OUT): PCM: 44,1 k-768 k.
DSD: 2,82 М-22,57 м

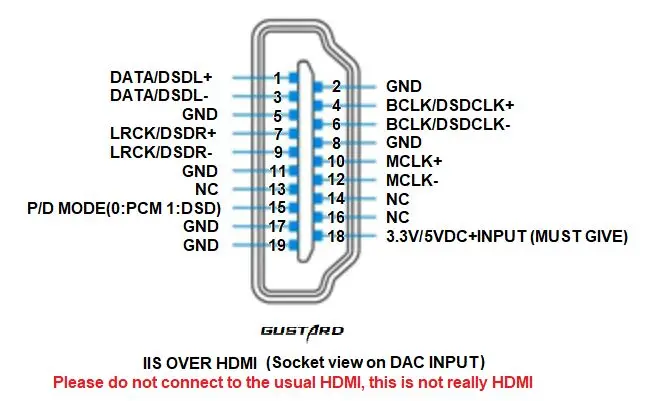

Интерфейс IIS over HDMI (нестандартный интерфейс HDMI):
Дифференциальный сигнал I2S с выходным уровнем LVDS,
PCM: 32bit 44,1 k-768 k, DSD: 2,82 M-22,57 M (DSD64-DSD512)

Другие характеристики:

Драйвер Windows поддерживает Windows 7 (SP1 и новее); Windows 8; Windows 10
Дополнительные драйверы не требуются для Mac OS и Linux
Полностью алюминиевое шасси с пескоструйной поверхностью, доступно в серебристом (белом) и черном цветах.
Источник питания переменного тока: 115 В переменного тока/230 В 50/60 Гц
Потребляемая мощность: <15 Вт
Размеры: Ширина 220 мм * высота 50 мм * Глубина 170 мм (без выступающих частей)
Размер упаковки: длина 185 мм * ширина 170 мм * высота 85 мм
Вес упаковки: 2,5 кг
