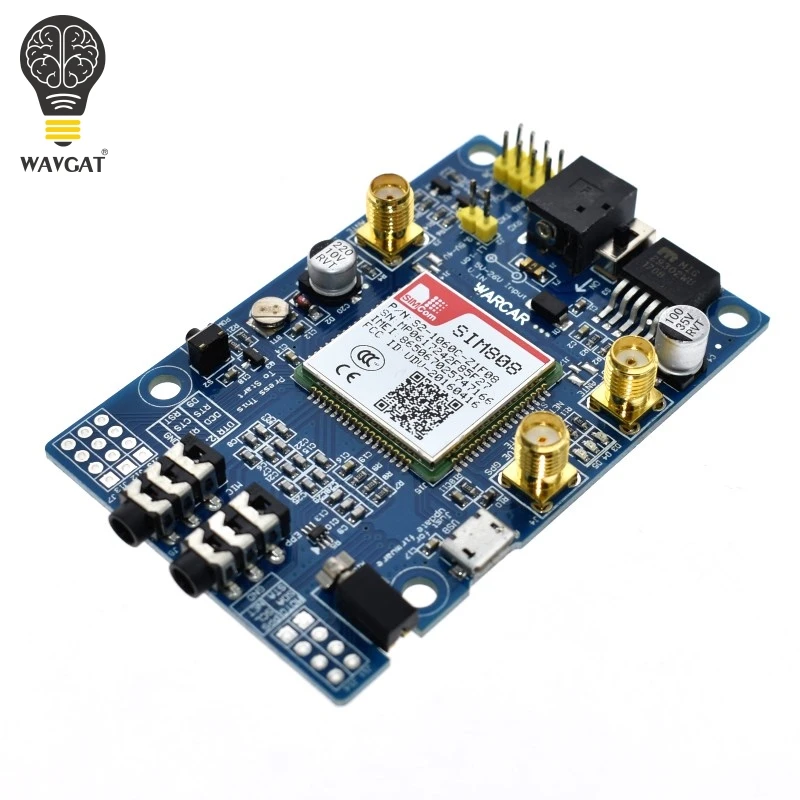

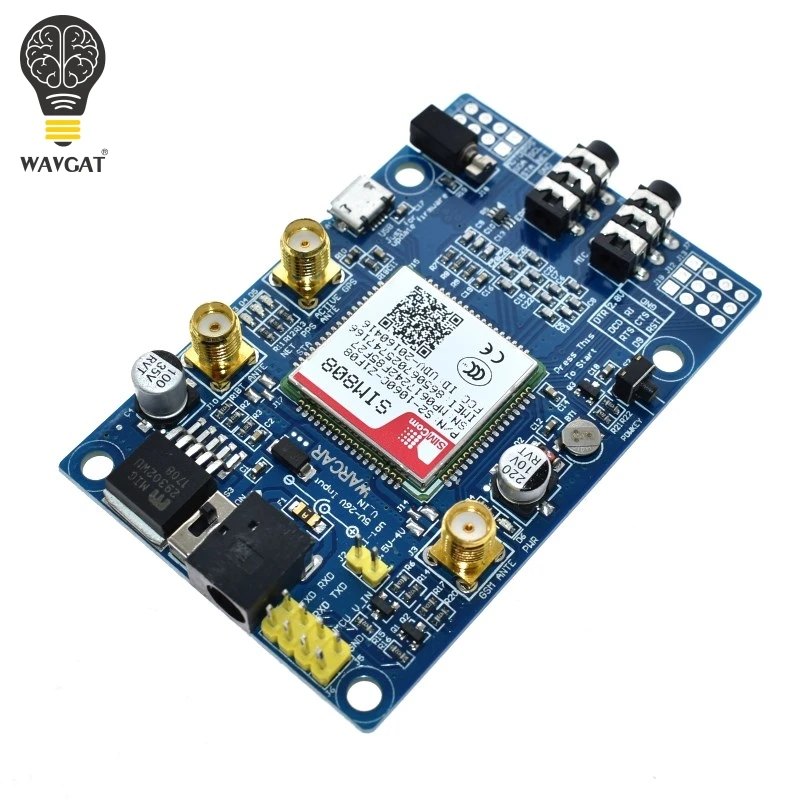

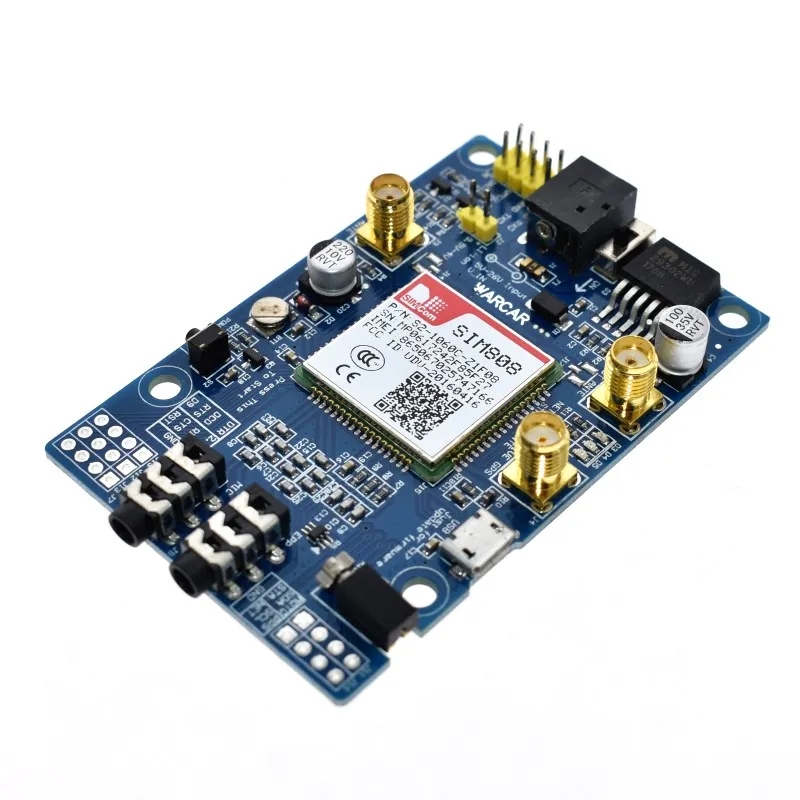

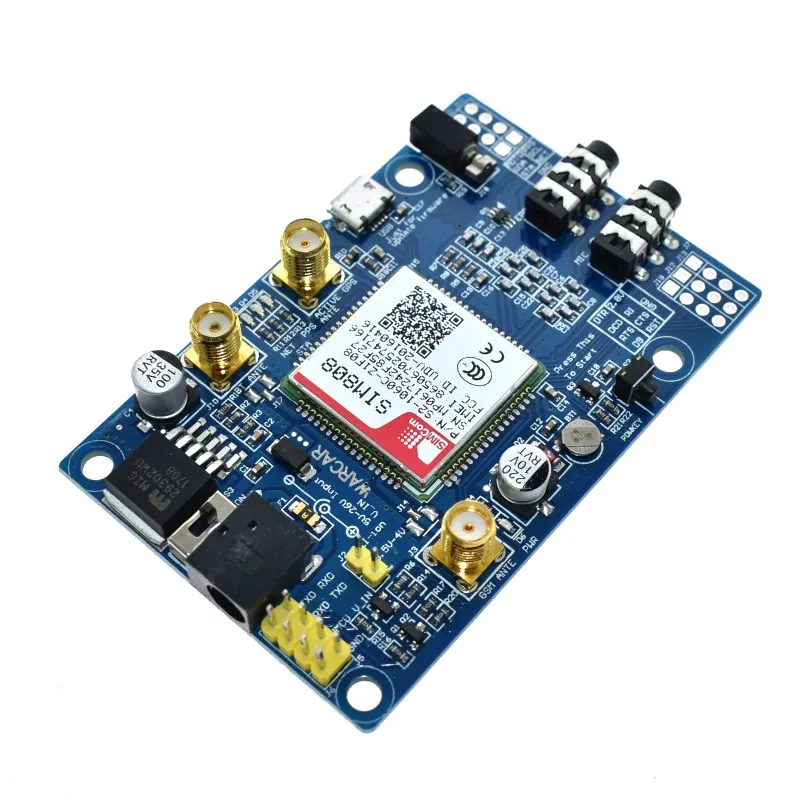

SIM808 модуль GSM GPRS GPS макетная плата IPX SMA с антенной Raspberry Pi Поддержка 2G 3G 4G SIM

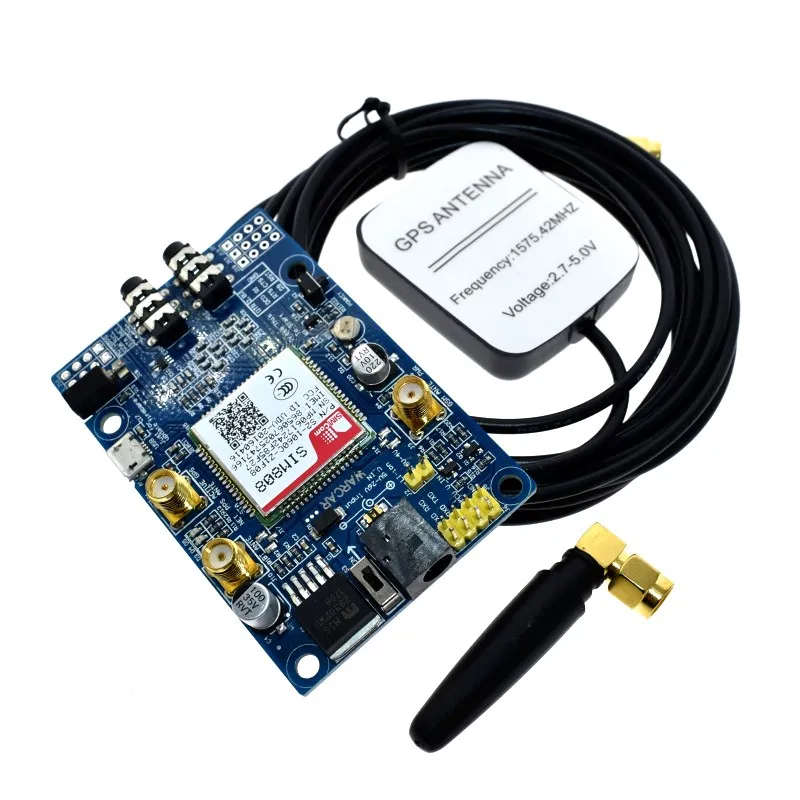

SIM808 модуль GSM GPRS GPS макетная плата IPX SMA с GPS антенной для Raspberry Pi Поддержка 2G 3G 4G SIM карта

Описание:

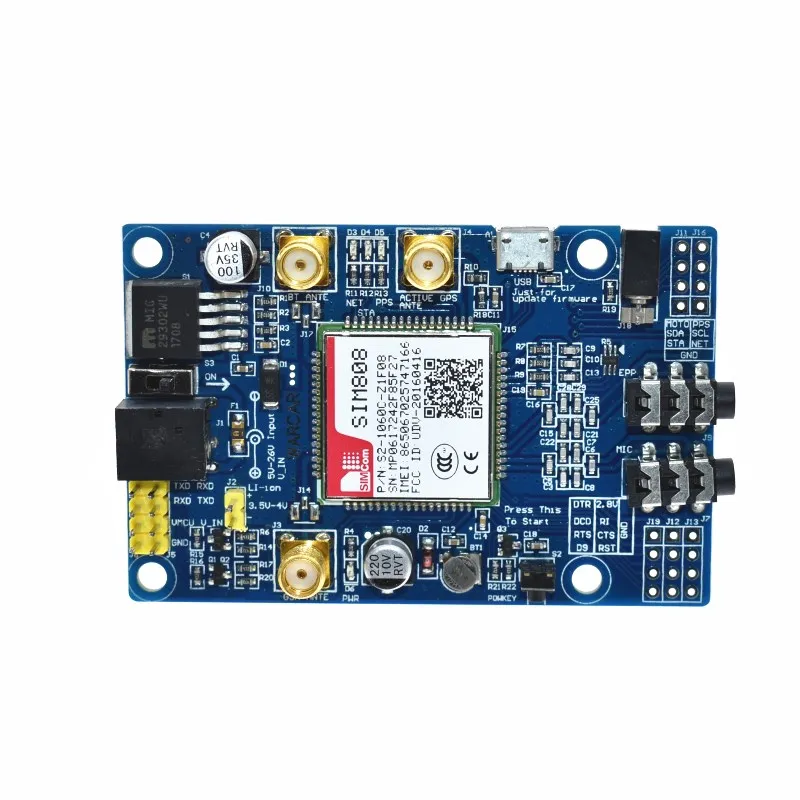

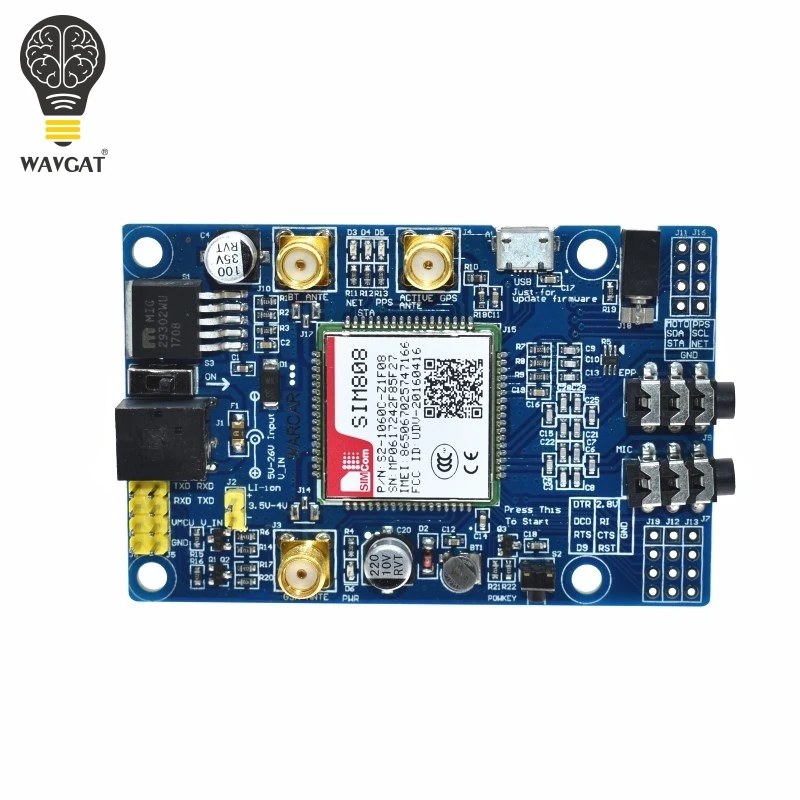

1. Три интерфейса ввода питания: интерфейс DC044 и V_IN и интерфейс литиевой батареи.
Обратите внимание, что: диапазон DC044 и входное напряжение V_IN составляет 5 - 26 в, при использовании 5 В в качестве питания убедитесь, что источник питания может обеспечить ток 2A. Диапазон напряжений литиевая батарея Потребляемая мощность составляет 3,5-4,2 V.
2. Переключатель: используется для открытия/закрытия входного источника питания для модуля. При использовании, пожалуйста, подтвердите переключение переключателя в открытое состояние (рядом с внутренней панелью).
3. SMA Антенный интерфейс: есть GSM Антенный интерфейс, GPS антенный интерфейс на борту и BT Антенный интерфейс.
4. Кнопка запуска: когда плата включена, светодиод (PWR) загорится. После долгого нажатия (около 2 секунд) на этой кнопке, остальные три светодиода будут светиться. И один из них начинает мигать; Это означает, что SIM808 начинает работать сейчас. Когда блок питания, GSM и GPS антенна и sim-карта подключены к модулю правильно, светодиод будет мигать медленно (3 секунды de 1 секундный свет), это означает, что модуль зарегистрирован в сети, и вы можете позвонить или сделать что-то еще.
5. Последовательный интерфейс TTL: интерфейс уровня TTL. Обратите внимание, что: штырь VMCU используется для управления высоким уровнем UART TTL, чтобы реализовать соответствие между 1,25 V/3,3 V /5V системами. Например, если вы хотите использовать 51 MCU для управления этой платой, штырь VMCU должен быть подключен к DC5V. И если используется MCU STM32, штырь VMCU должен быть подключен к DC3.3V. Контакты RXD-это RXD SIM808, а контакты TXD-TXD SIM808. Штырь V_IN может подключать питание, функция этого штыря имеет ту же функцию DC044.
6. Интерфейс USB: Этот интерфейс используется только для обновления прошивки модуля SIM808.

Описание работы:
1. Подготовка:
SIM808 щит
DC9V адаптер
USB-TTL модуль или другие инструменты.
Программное обеспечение для ПК
2. Конфигурациями оборудования
2,1 Подключите USB-TTL к интерфейсу UART

USB-TTL SIM808
TXD RXD
RXD TXD
GND заземление

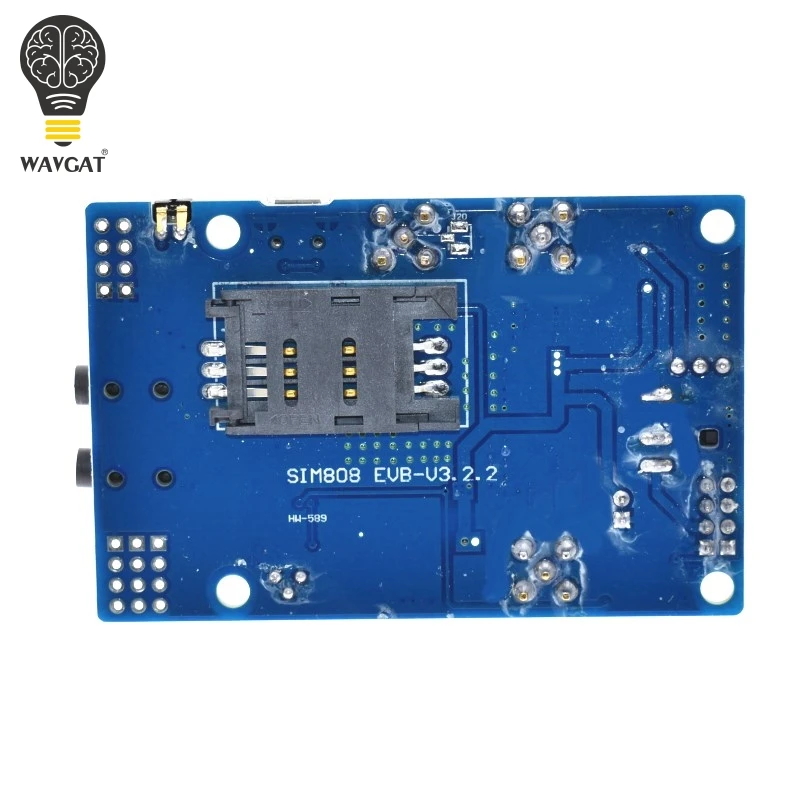

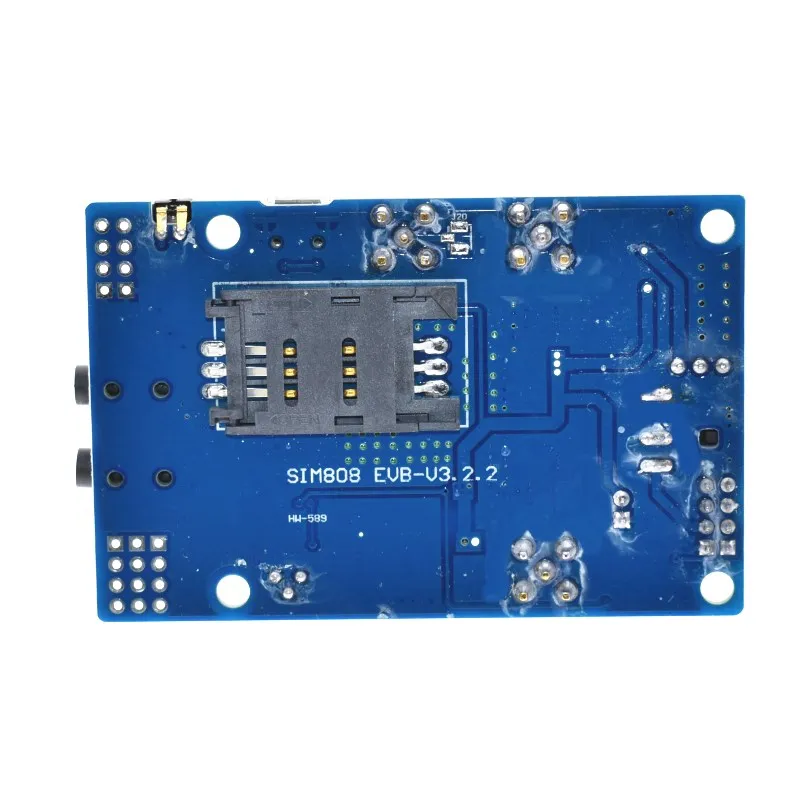

2,2 вставьте действительную sim-карту в держатель sim-карты.

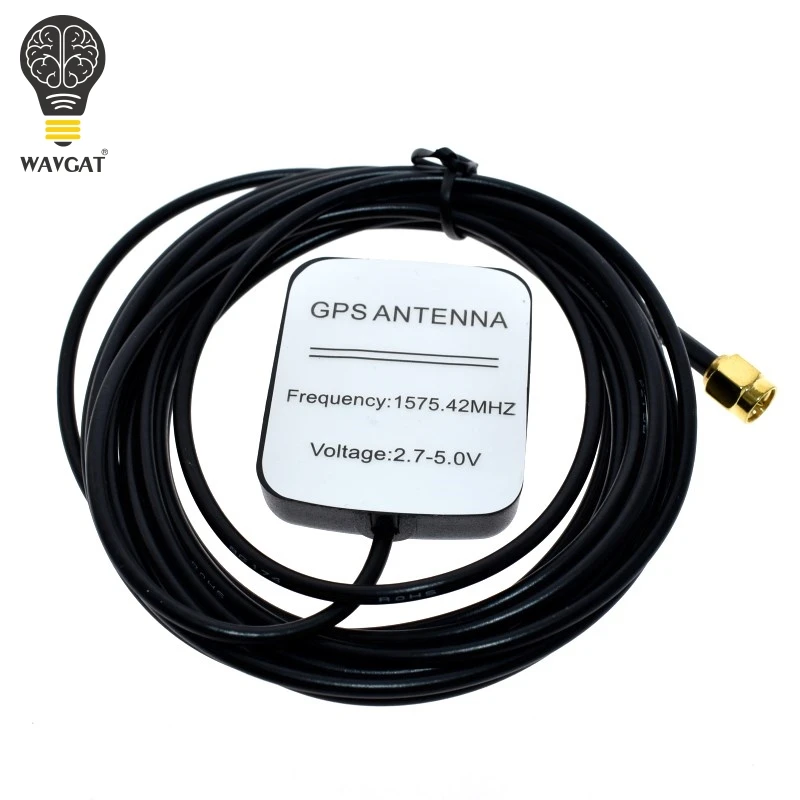

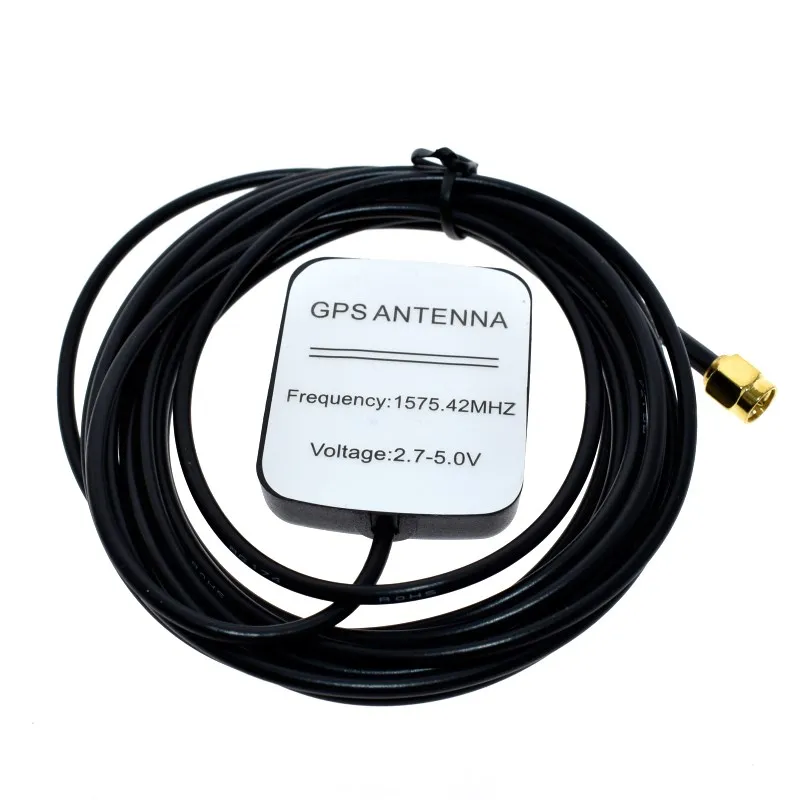

2,3 Подключите антенну GPS и GSM антенну к плате
Подключите адаптер питания к интерфейсу DC044
2,4 изменить переключатель
2,6 нажмите кнопку POWKEY в течение 2 секунд, модуль SIM808 будет работать, а остальные 3 светодиода будут светиться.

8387
