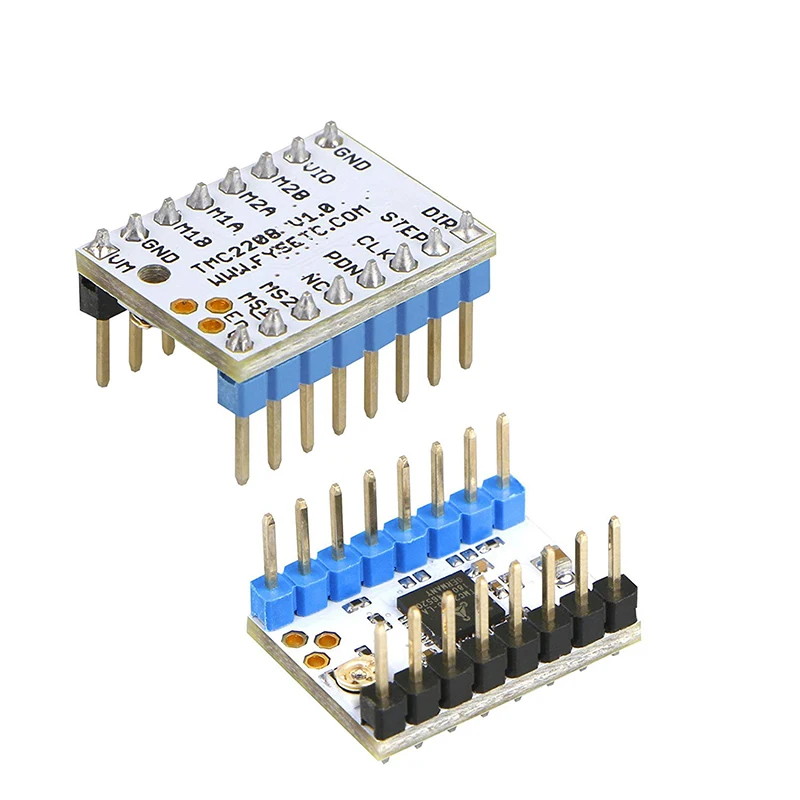

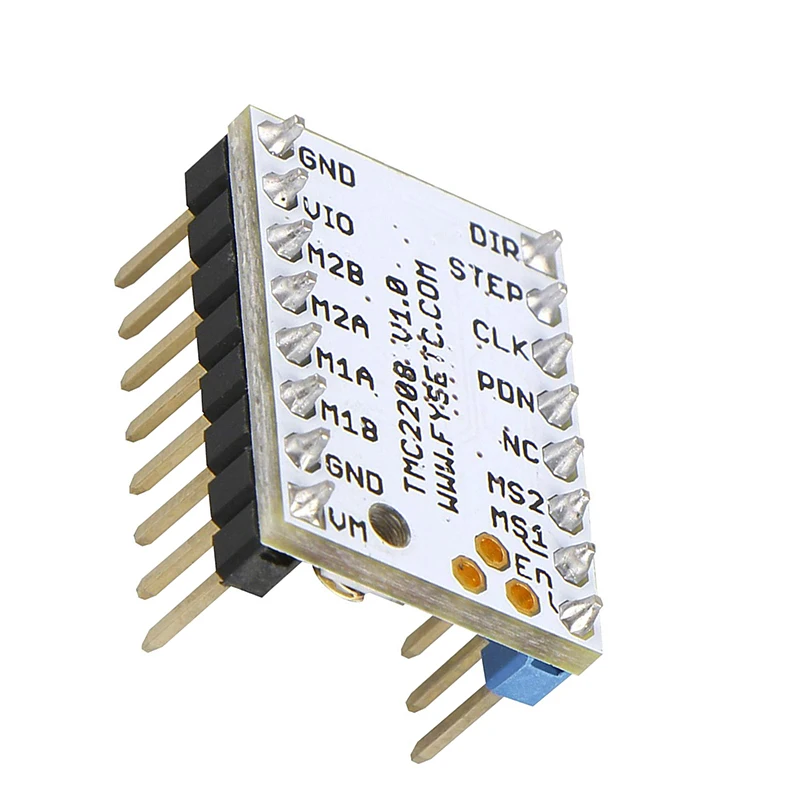

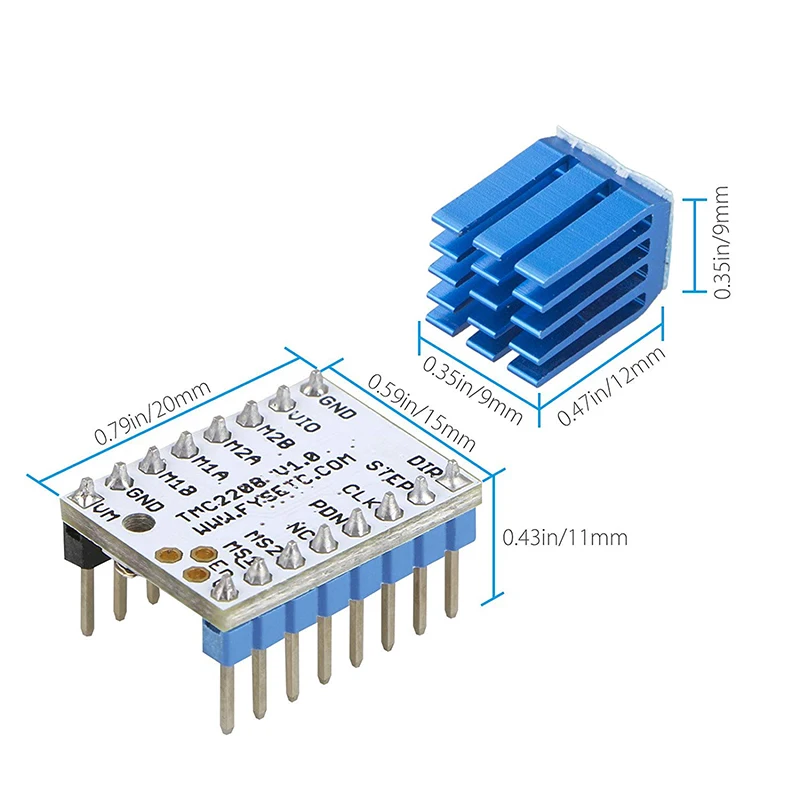

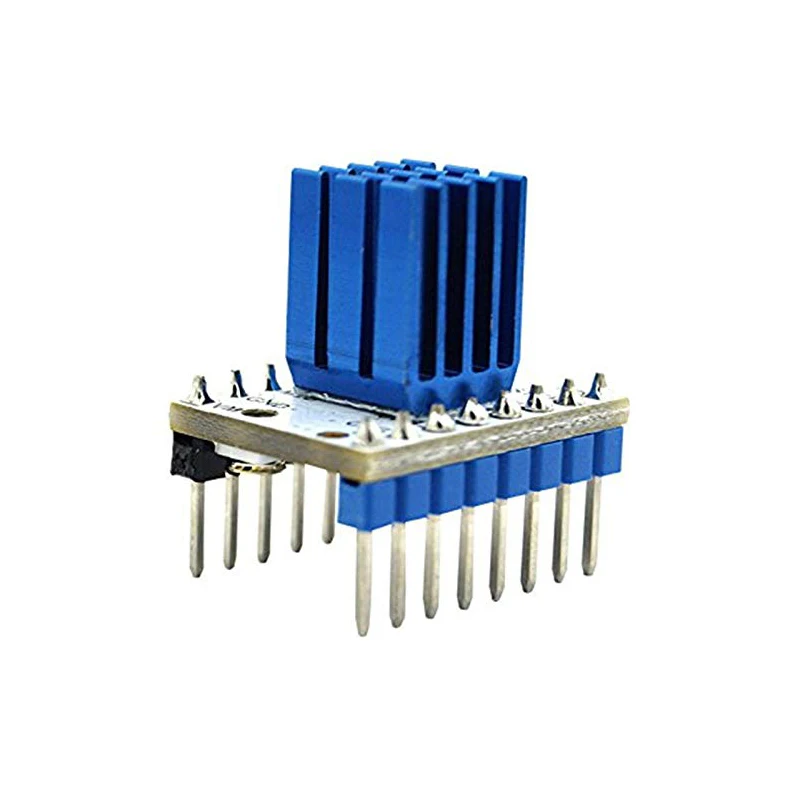

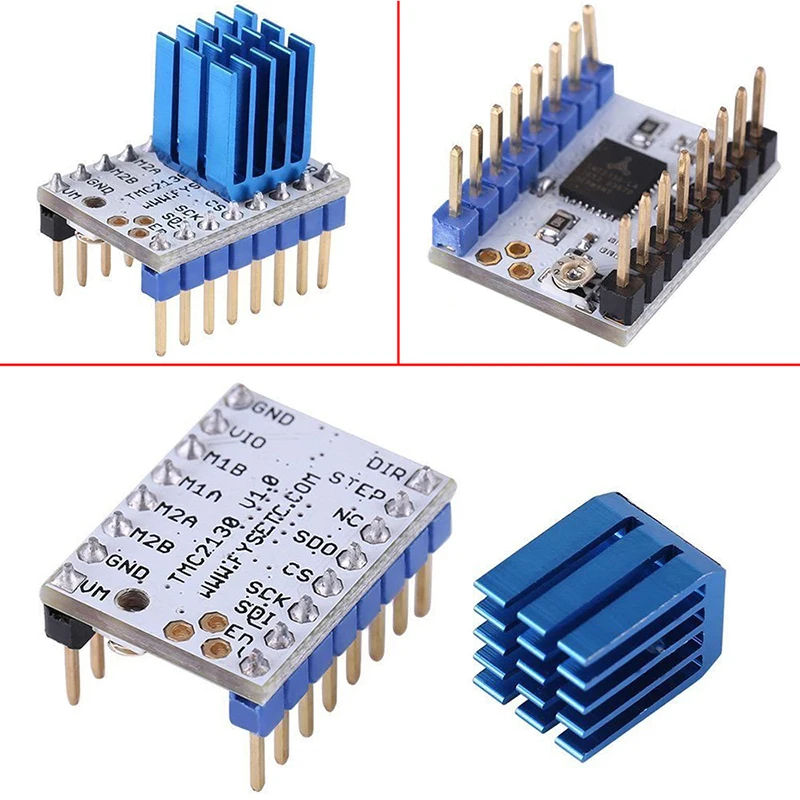

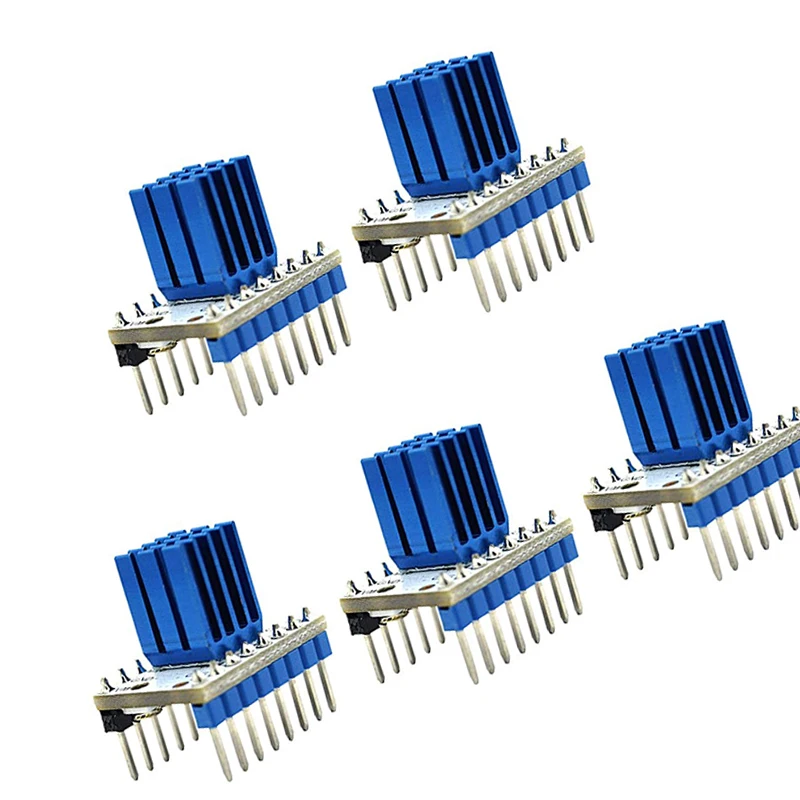

Шаговый двигатель TMC2100 V1.3 TMC2130 TMC2208 бесшумный драйвер StepStick тихая Отличная защита

Описание Особенности: TMC2100 V1.3: 1. Высокое качество и сверхтихий. Модуль TMC2100 принимает немецкие импортные чипы. С другой стороны, цена намного выше, чем у других шаговых двигателей. Но это все еще очень хороший выбор для тех пользователей, у которых есть высокие требования к принтеру. 2. Рабочая температура высокая. Без вентилятора рабочая температура составляет около 70 градусов в 0,5a, и более 150 градусов в 1 А, что может привести к потере шаг. Настоятельно рекомендуем делать хорошую работу по охлаждения, Оптимальный рабочий ток составляет 0.5A. Алгоритм и регулировка TMC 2100 модуль приводной ток ------ и заметок! 1. Текущее правило привода: i = vref * 1,9/2,5, версия по умолчанию составляет около 0,65 в, поэтому ток по умолчанию составляет 0,5a, а максимальный ток 1 А. 2. Verf измеряет напряжение Gnd и потенциометра посередине. 3. Пожалуйста, не подключайте двигатели при измерении напряжения, иначе легко зажечь привод. 4. Пожалуйста, подключите блок питания при измерении напряжения, не подключайте только питание USB. 5. Пожалуйста, обратите особое внимание на направление, не вставляйте неправильно! Используйте модуль привода TMC2100 1. Когда используется в Ramps1.4 или MKS Gen, или материнская плата с сенсорным экраном Lerdge, пожалуйста, удалите 3 крышки перемычки под сокетом. 2. Пожалуйста, обратите внимание на направление. 3. Микросхема класса TMC легко нагревается, поэтому, пожалуйста, необходимо прикрепить радиатор, радиатор непосредственно прикреплен к печатной плате. 4. Направление двигателя находится напротив направления двигателя A4988 и DRV8825, пожалуйста, отрегулируйте прошивку или Отрегулируйте проводку двигателя, если вы хотите изменить на 4988. И если вы используете материнская плата Lerdge, пожалуйста, установите направление непосредственно на настройке страницы направления двигателя. TMC2208 V1.2: TMC2208 одноосевой шаговый двигатель, чип привода, силовая трубка, встроенный приводной ток, пиковый ток 1,4a, 2 А, диапазон напряжения 4,75-36 в, 256 подделок; С запатентованной технологией электронной таблицы? Высокая частота чоппера, dcStep ?, stallGuard2? Технология обнаружения стойла, CoolStep? Технология динамической регулировки тока, экономит 70% энергии, бесшумная технология StealthChop Гибкий блок интерполяции микроплиера, компоненты могут обеспечить разрешение до 256 микрошагов/шагов, даже в ограниченном пульсе система по-прежнему может быть идеальной для достижения синусоидального контроля; технология stealthChop fine music широко используется в 3D печати, Таким образом, эти компоненты также разработаны, чтобы быть совместимыми с существующим электронным 3d-принтером, устраняя необходимость дорогостоящей переделки. Обе компоненты имеют Импульсный/направленный вход, могут быть полностью независимо от работы. Конфигурация выполнена с помощью цифрового входа. TMC2130 V1.0 Драйвер capabitlity up tp 1,2 A(RMS), непрерывный ток катушки Интерфейс шагового/dir, до 256 микрошагов Интерфейс SPI или булавки CFG для настройки Двигатель напряжение: 5,5-45V Logic напряжение: 3,3-5V Stealthchop-для аккуратной работы и плавного движения SpreadCycle-Мощный динамический измельчитель двигателя CoolStep-contril для экономии энергии StallGuard-Обнаружение бессенсорной нагрузки двигателя Dcшаг-нагрузка, зависит от контроля скорости
