Набор контроллеров с ЧПУ 4 оси NEMA34 878oz in шаговый двигатель одним валом + Драйвер

Набор контроллеров с ЧПУ 4 оси NEMA34 878oz in шаговый двигатель одним валом + Драйвер

Бесплатная доставка и бесплатный НДС в страны Европы:

AУстрия,BЭлгиум,BУльгария,CZechRОткрытый,DЭнмарк,EСтония,FВнутри страны,FRance,GМного вещей,GReece,HUngary,IРеланд,IТали,LАтвиа,LИтауания,LUxemburg,МOnaco,NEtherland,NОрвей,ПОланд,ПOrtugal,RОмания,SЛвакия,SЛовения,SБоль,SWeden.

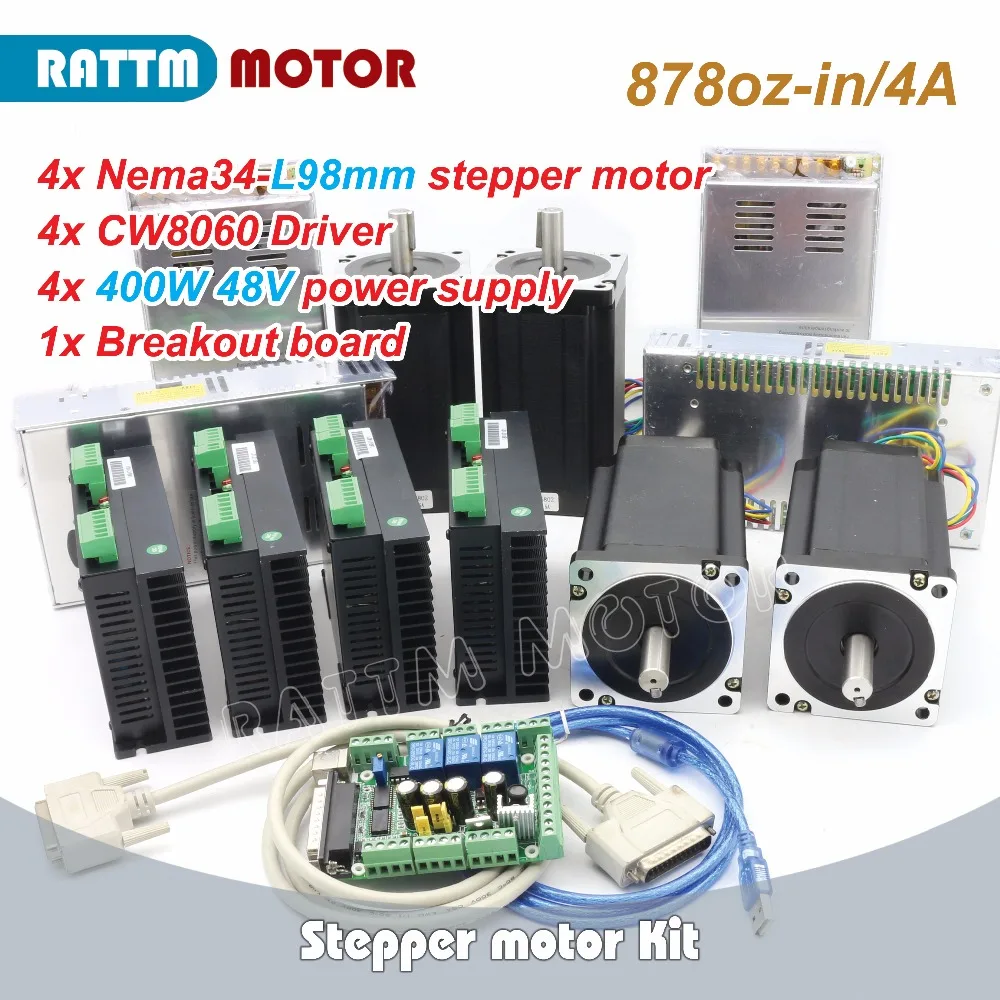

4x34HS9801 878oz-in Шаговый двигатель (98 мм длина, 4A одиночный вал)

4 x CW8060 Драйвер шагового двигателя6.0A 80V/DC

4 x 400 Вт 48 В Импульсный источник питания

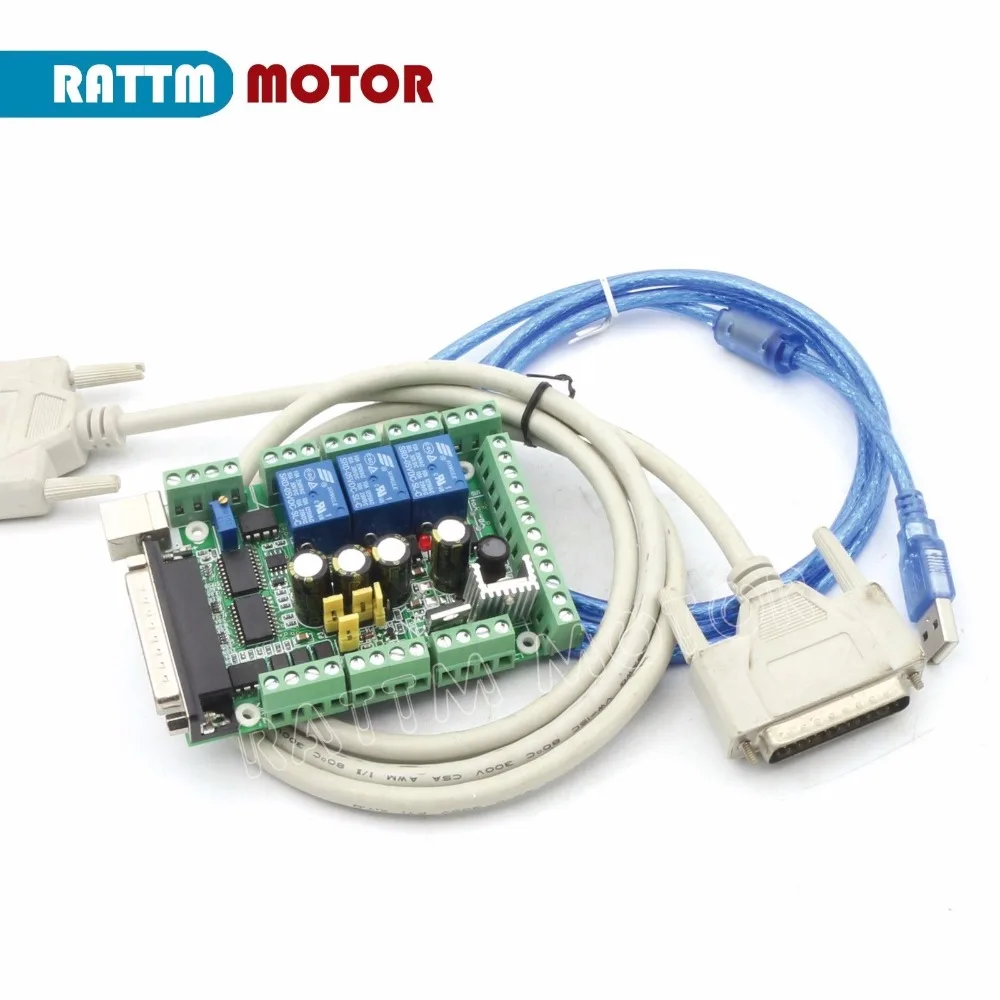

1x4 оси 145A секционная плата

Параллельный кабель DB25-1 шт.

1 х USB кабель

Руководство пользователя на английском языке для платы и шагового двигателя будет отправлено по электронной почте.

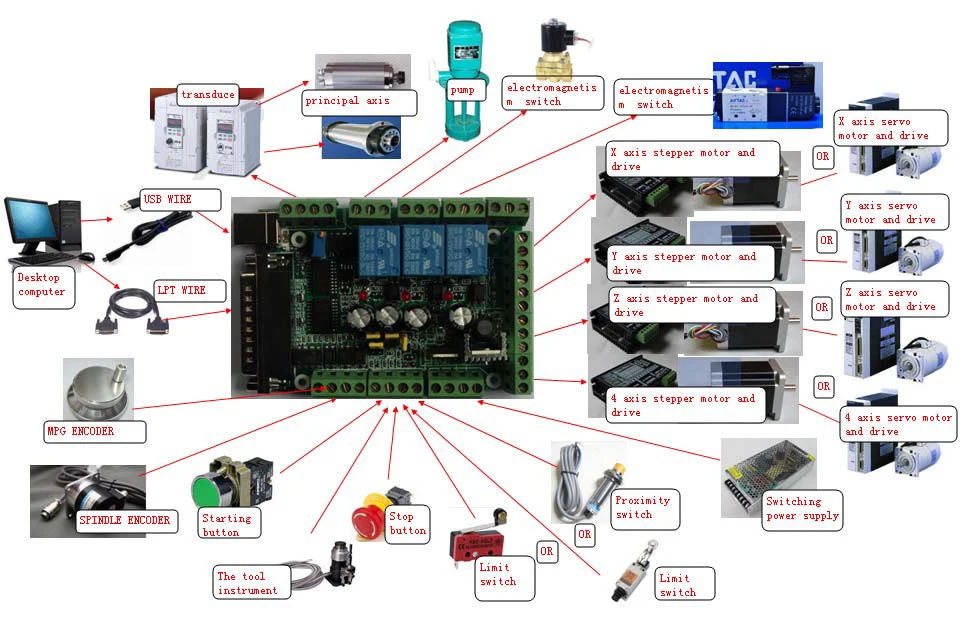

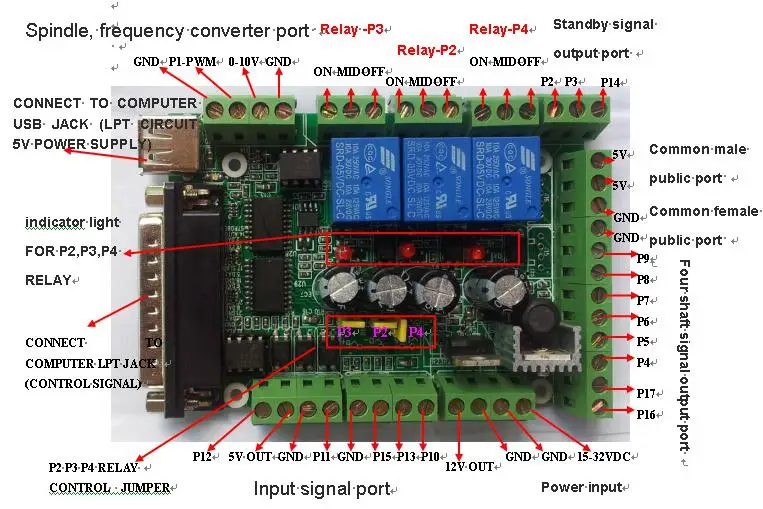

1. Плата управления MACH3 (V2.1)

Особенности:

1. Специальный высокоскоростной чип используется для обработки входных и выходных сигналов (I/O). Он способен сделать машину стабильной работой, с особенностями корректировки и увеличения сигналов, удаляющих ненужные сигналы беспокойства.

2. Порт LPT компьютера обеспечивает индивидуальное питание, отделяя его от источника питания других частей. Таким образом, компьютер и машинный инструмент эффективно изолируются. Это делает данные более безопасными, с дальнейшей страховкой безопасности и стабильности.

3. Есть 5 входных сигналов, общающихся с хост-компьютером, которые изолированы оптическим соединением. Среди изоляции оптической муфты, P11and P12 высокоскоростная, которая используется для подключения главного вала энкодера, или такой же требовательный сигнал, как и ручное колесо A, B. 12V-OUT и 5V-OUT интерфейс выходной мощности может использоваться для выбора необходимой мощности, такой как переключатель датчика Холла и переключатель приближения. Есть 5 входных портов, набор для ограничения, происхождения, ножа, запуска, остановки, скорости вращения шпинделя, ввода MPG и любой другой из 5 функций.

4. Есть 12 выходных сигналов, которые позволяют контролировать выход, поддерживая до 6 осей связи. Некоторые выходные порты имеют многоразовую функциональность. Между тем, один порт можно использовать только в качестве одной функции.

5. Есть 3 повтора, P2, P3 и P4, которые могут поддерживать Программирование программного обеспечения MACH3. Реле Вкл или ВЫКЛ может управляться через Управление программным обеспечением MACH3. Каждое реле привлекло сигнальную лампу, которая более интуитивно понятна и удобна. 3 реле могут использоваться для управления открыванием и закрытием жидкостной охлаждающей жидкости, охлаждающей жидкости, жидкостной охлаждающей жидкости и так далее. Они также могут использоваться для управления электромагнитным клапаном. P2 порт для шпинделя, P3 порт для охлаждающей жидкости, P4 порт может быть определен.

6. Высокоскоростная оптическая Соединительная изоляция используется для управления скоростью вращения шпинделя. Выходной порт Параллельный порт P1, который может выход ШИМ сигнал в пределах 2,5 кГц. На интерфейсной плате есть схема D/a, с ШИМ до 0-10 В. Схема может выводить уровень 0-10 В для управления инвертором, который имеет только аналоговый контроль скорости на рынке. Таким образом, он может контролировать скорость вращения шпинделя. Важно, чтобы Выход PWM и выход 0-10 В могли выбирать только один в два. Их нельзя использовать одновременно.

7. Интерфейсная плата может быть соединена с катодом или общим выходом на шаговый привод или серводвигатель (Серводвигатель должен поддерживать цифровой сигнал). Выход-5Vlevel.

8. Широкий источник питания входного напряжения: 15-32VDC. Функция предотвращения защиты обратного соединения. 2 группы выходного напряжения: напряжение 5 В и 12 В, выходная мощность 100 мА.

9. Примечание: имеется улучшенная версия. Основная функция укрепления:

1.) напряжение источника питания имеет более широкий диапазон: 15-50VDC

2.) Увеличьте изолированный модуль питания. Не вставляйте usb-кабель в usb-порт компьютера. Просто вставьте линию LPT. Это более удобно и надежно.

3.) Выходная способность тока 5 В и 12 В Выходное напряжение может обновиться до 200 мА.

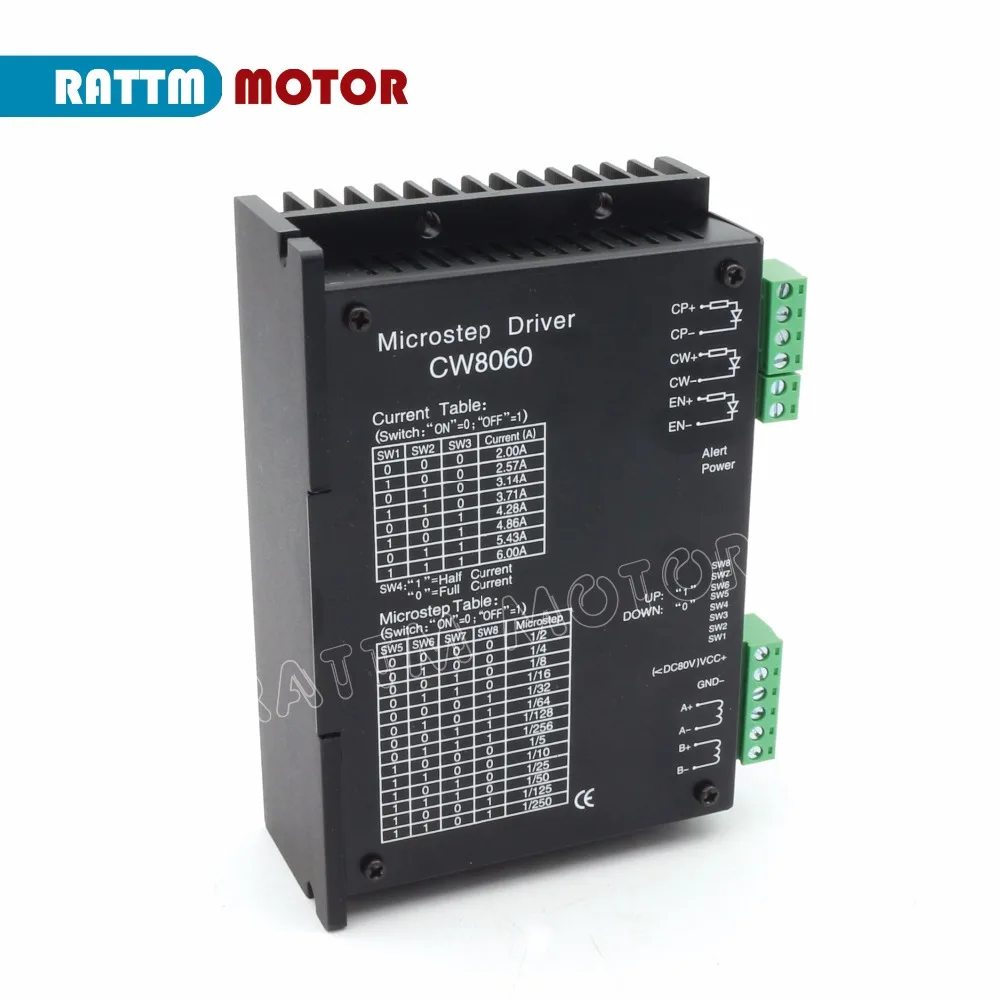

2. CW8060 высокий Драйвер шагового двигателя

1. Входная мощность постоянного тока Тип: 24 В ~ 80 в

2. Выходной ток: 2 ~ 6A

3.Mircostepping:1(1.8deg),1/2,1/4,1/8,1/16,1/32,1/64,1/128,1/256;

1/5,1/10,1/25,1/50,1/125,1/250

4. Форма защиты: защита от перегрева, автоматическая блокировка половины тока, защита от ошибок

5. Максимальная частота пульса составляет 100 кГц.

6. Размеры: 147 мм x 97 мм x 30 мм

7. Вес:<500 г.

8. Рабочая среда: температура-15 ~ 40 градусов влажности <90%.

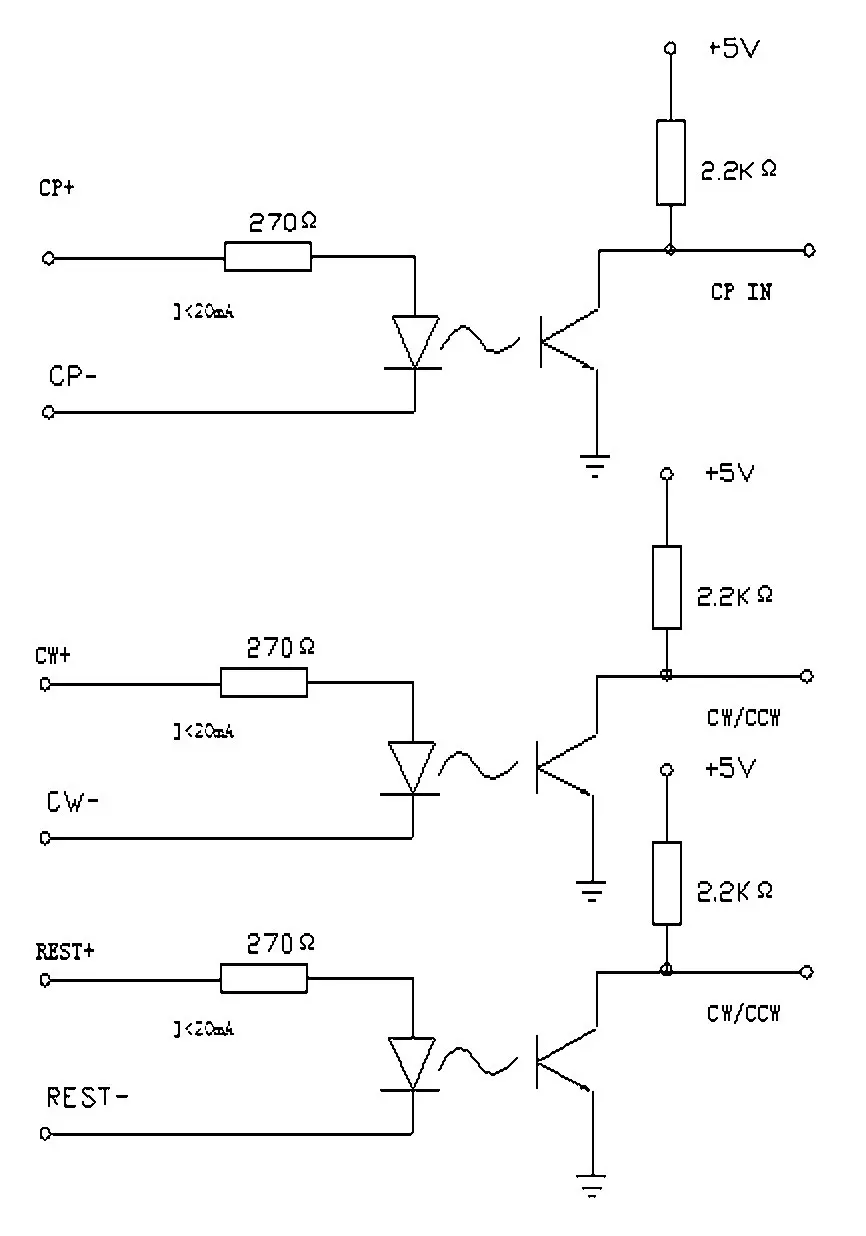

Порты ввода/вывода:

1.VCC +: постоянный ток мощность положительного полюса

Примечание: должна быть защищена от превышения 80 В,

Чтобы не повредить модуль

2.GND: Катод питания постоянного тока

3.A +, A-: шаговый двигатель с одной обмоткой

4.B +, B-: шаговый двигатель с другой обмоткой

5.CP +,CP -: шаговый импульсный вход + 5 В (эффективный восходящий край, длительность роста> 10US)

6.CW +,CW-: Входное направление шагового двигателя, уровень напряжения тронут, высокое к, низкое обратное

7. Отдых +, отдых-: без двигателя

Интерфейс отображает правильное изображение

Примечание:

1, когда температура окружающей среды высокая или рабочий ток более 3 А, закрепите модуль на большой металлической оболочке, или используйте осевой вентилятор рассеивает тепло, чтобы модуль работал надежно в течение длительного времени.

2, половинный ток автоматически: если управляющая машина не отправляет сигнал в половину секунды, драйвер автоматически вводит половинчатое текущее состояние для экономии электроэнергии, фазовый ток обмотки электричества.

3, фаза неисправности защищена: когда Двухфазное электрическое оборудование подключено к драйверу, пользователи могут подключиться к фазе по ошибке, таким образом, повредит драйвер серьезно. Схема защиты находится в пределах этого драйвера, когда пользователи подключаются по ошибке, драйвер не будет поврежден, но электрическое оборудование работает нормально, встряхивание и выход небольшой. Пожалуйста, проверьте, является ли проводка электрического оборудования ошибкой.

Выбор переключателя: ("ON = 0,OFF = 1")

(1) микрошаговый выбор:

SW5

0

0

0

0

0

0

0

0

1

1

1

1

1

1

SW6

0

1

0

1

0

1

0

1

0

1

0

1

0

1

SW7

0

0

1

1

0

0

1

1

0

0

1

1

0

0

SW8

0

0

0

0

1

1

1

1

0

0

0

0

1

1

Микро

1/2

1/4

1/8

1/16

1/32

1/64

1/128

1/256

1/5

1/10

1/25

1/50

1/125

1/250

(2) текущий выбор:

SW1

0

1

0

1

0

1

0

1

SW2

0

0

1

1

0

0

1

1

SW3

0

0

0

0

1

1

1

1

Ток (А)

2,00

2,57

3,14

3,71

4,28

4,86

5,43

6,00

(3) Полный ток или половина тока выбор:

SW4:0 = полный ток; 1 = половина тока

(4) выбор пульса:

Обычно настройка по умолчанию является одним импульсом.

3. Шаговый двигатель

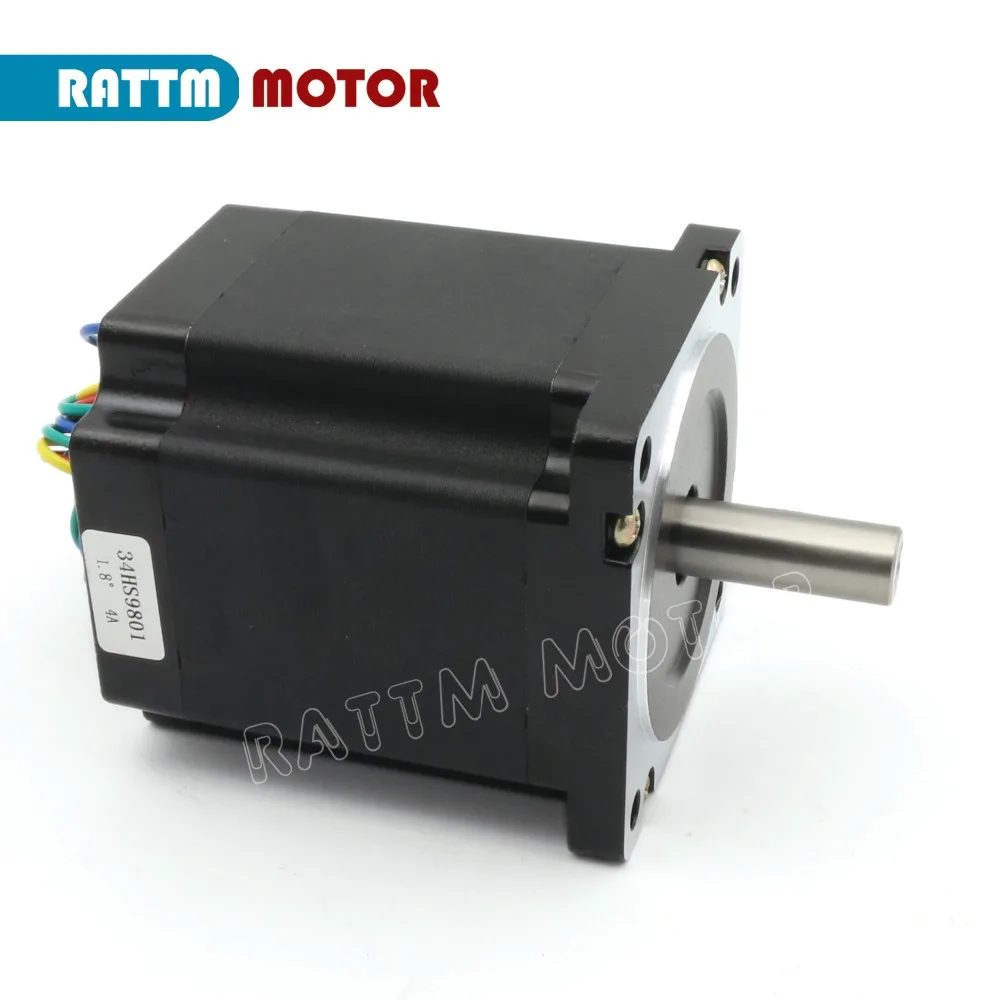

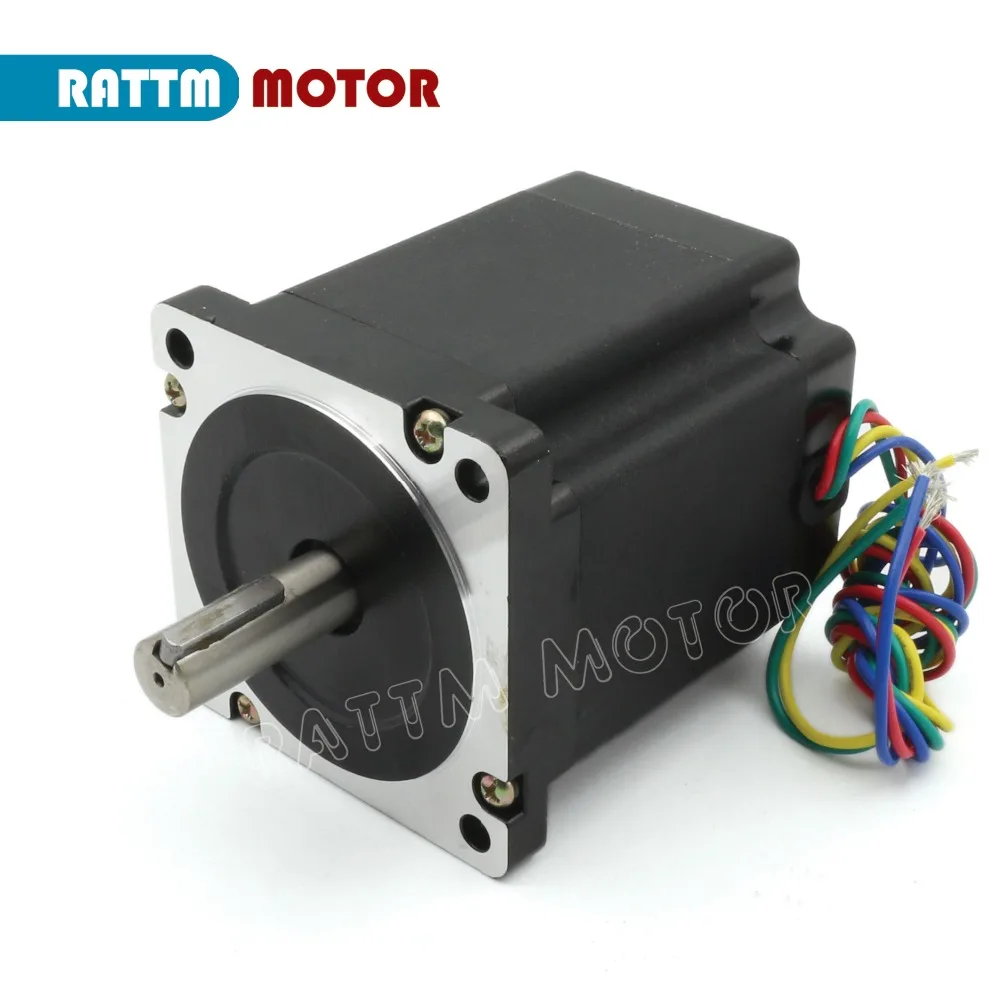

Высокое качество NEMA34 шаговый двигатель:

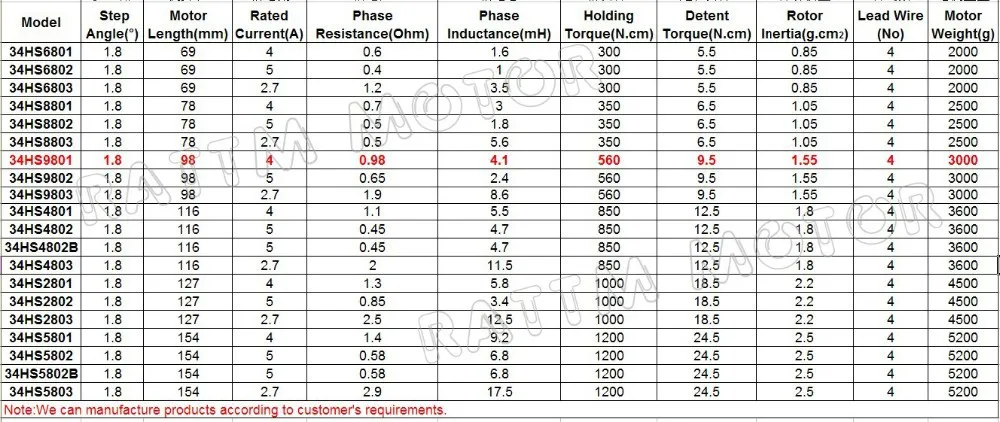

Техническое описание (34HS9801,4A,878oz-in или 5,6 кг. см удерживающий крутящий момент, диаметр 14 мм и длина 37 мм вал с keyslot ):

Примечание: Мы можем изготовить продукцию в соответствии с требованиями заказчика.

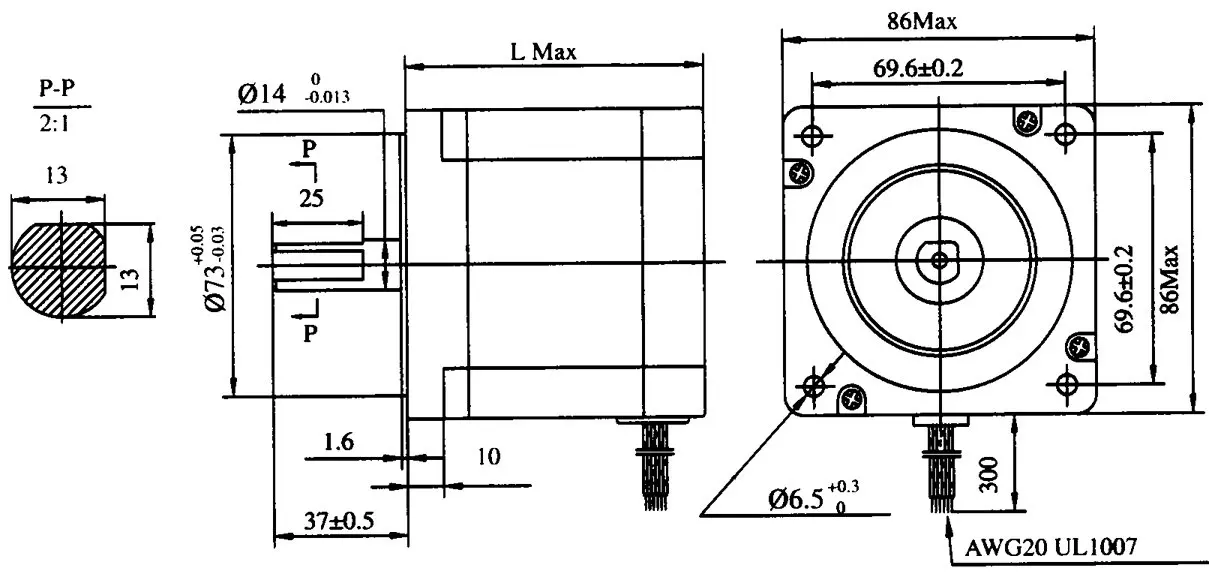

Рисунок:

Проводка:

Красный: A +

Зеленый: A-

Желтый: B +

Синий: B-

4. Импульсный источник питания

400W, Вход: 100-120VAC или 200-240VAC В переменного тока, 50/60 Гц, Выход: 48V платеж после получения чека к оплате однополюсный импульсный источник питания Выход импульсный источник питания.
