FG8038 (ICL8038) функциональный генератор сигналов DIY Kit

FG8038 (ICL8038) функциональный генератор сигналов DIY Kit

Высокоточный FG8038 (ICL8038) функциональный генератор сигналов DIY Kit квадратная/Треугольная/Синусоидальная волна выход 3 Гц-300 кГц Регулируемая амплитуда частоты

Этот генератор сигналов DIY kit является профессиональным продуктом для создания синусоидальной/треугольной/квадратной волны. Это набор для самостоятельной сварки и установки. Набор DIY используется с осциллографом для измерения формы сигнала генератора.

Особенности:
Высокое разрешение, может генерировать синусоидальные/треугольные/квадратные волны.
Частотный диапазон: 3 Гц-300 кГц.

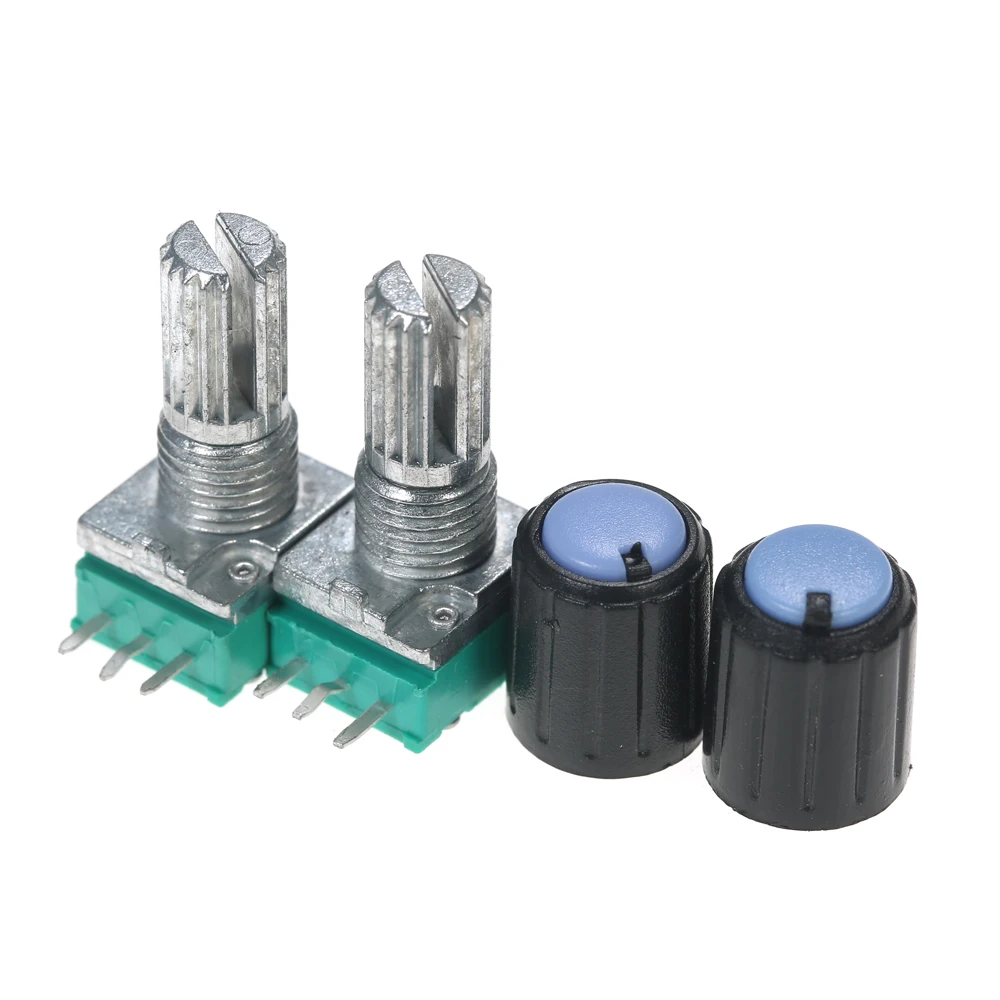

Регулируемая частота и амплитуда с 2 зелеными потенциометрами.
Источник питания постоянного тока: одиночный источник питания постоянного тока 20 в.
Все компоненты подключаются, легко устанавливается.

Применение:
Частотное возбуждение/Генерация сигналов, измерение расхода жидкости, газа.
Чувствительные приложения-приближение, спорт, обнаружение дефектов.
Линейные потери, линейный спад.
Испытательное оборудование, медицинское оборудование.
Сканирование, генератор часов.

Характеристики:
Цвет: красный
Материал: FR-4 эпоксидная доска

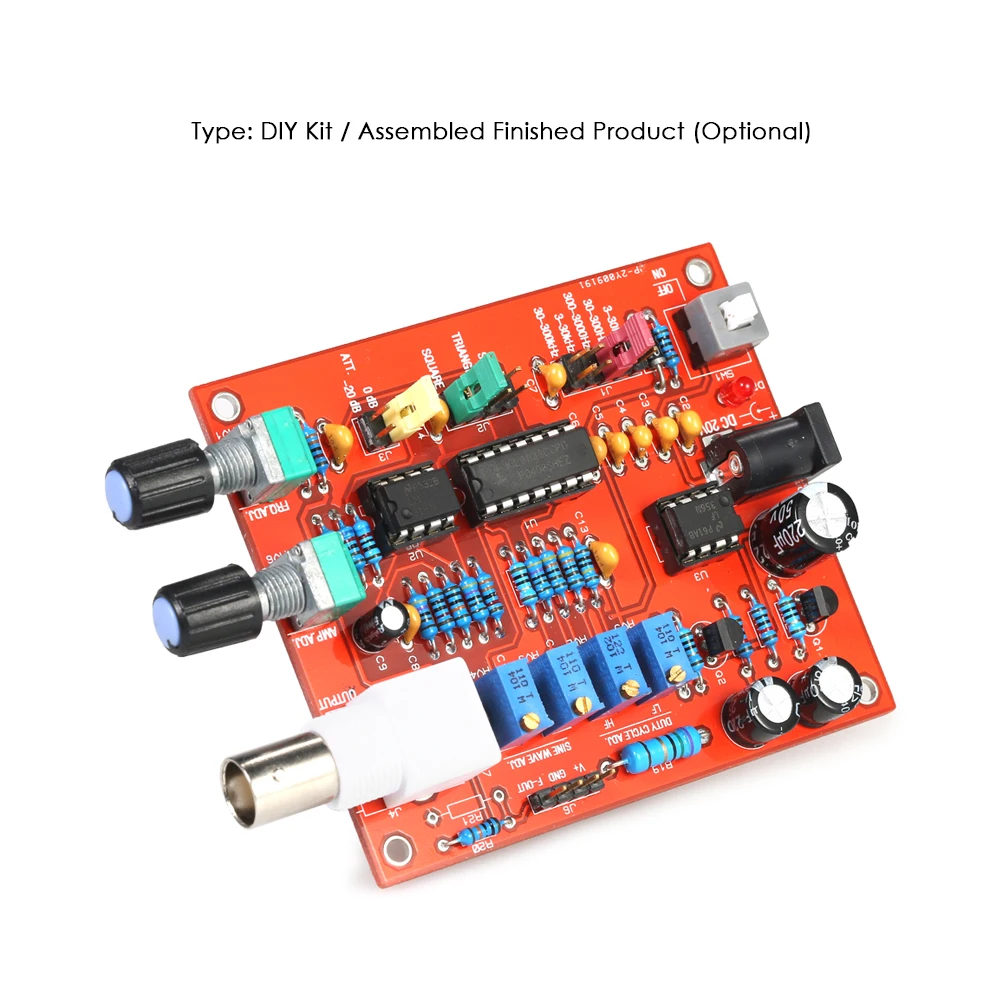

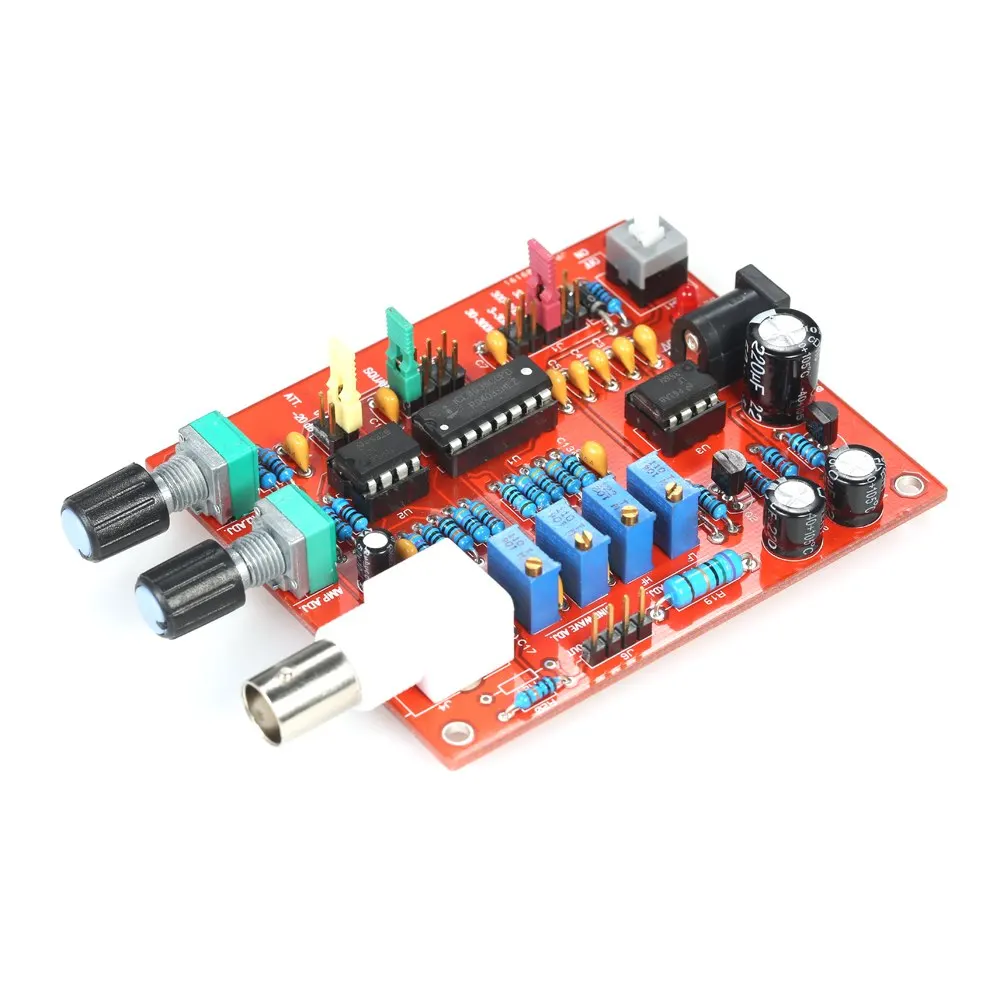

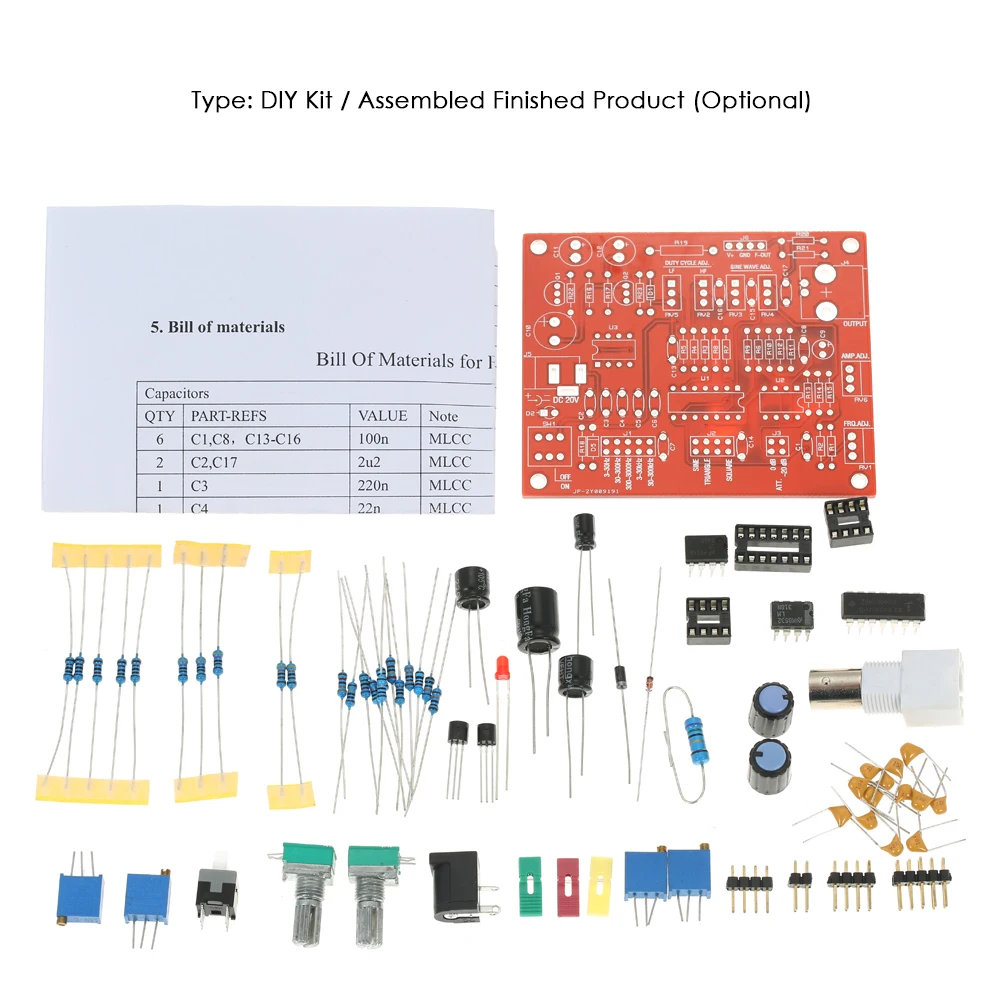

Тип: DIY Kit/Собранный готовый продукт (опционально)
Напряжение питания: одиночная мощность постоянного тока 20 в (Внимание: мощность должна плавать на земле)

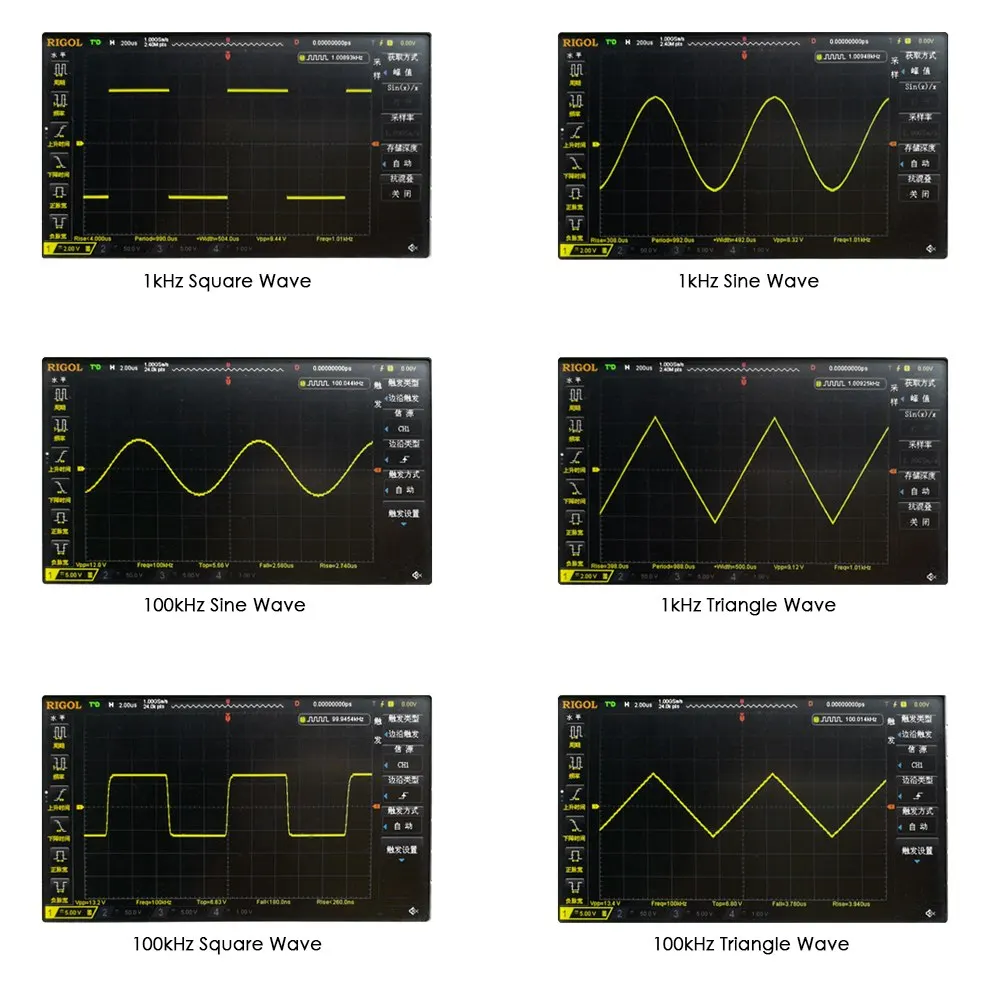

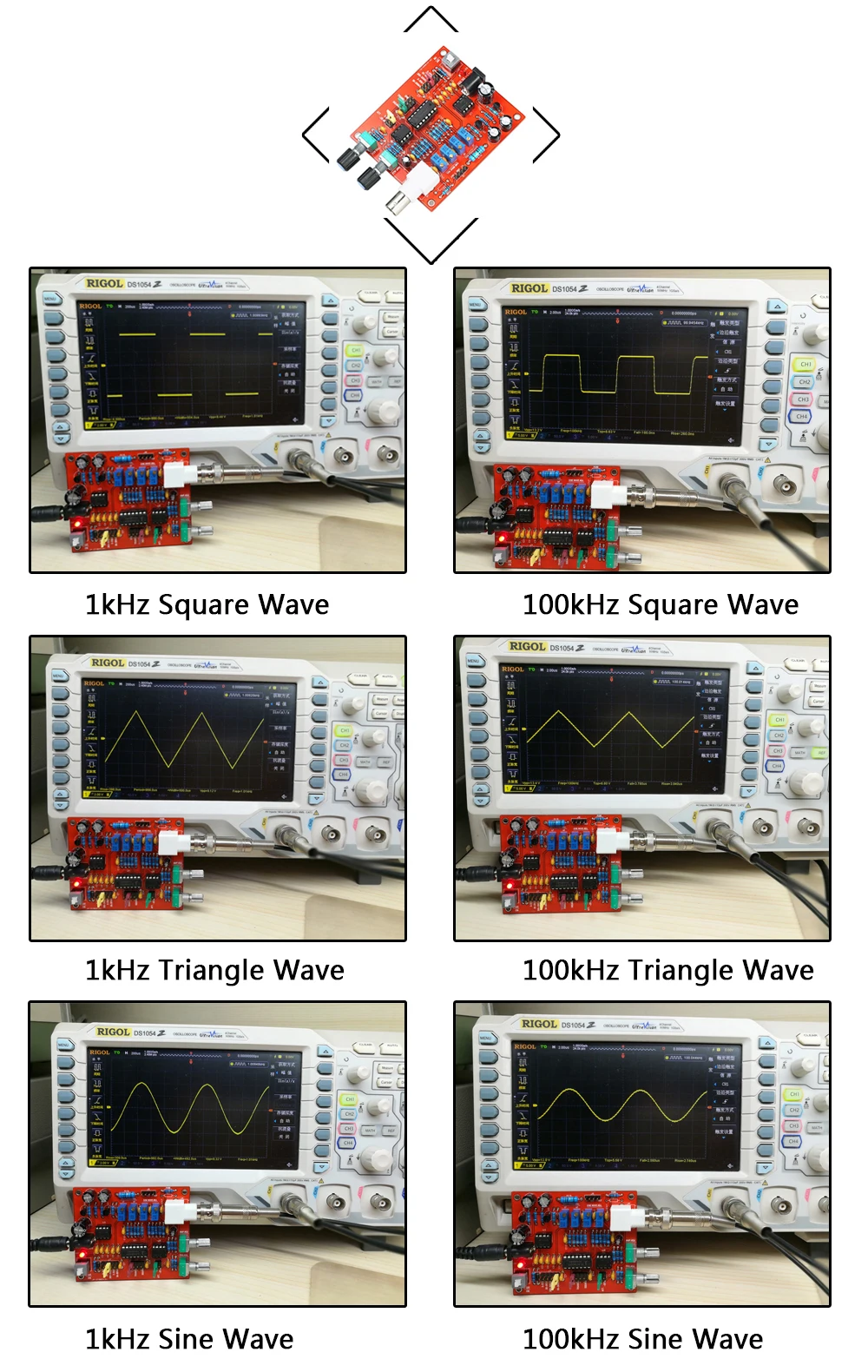

Формы волны: квадратные, синусоидальные, треугольные волны
Выходное сопротивление: 600 + 5% Ом

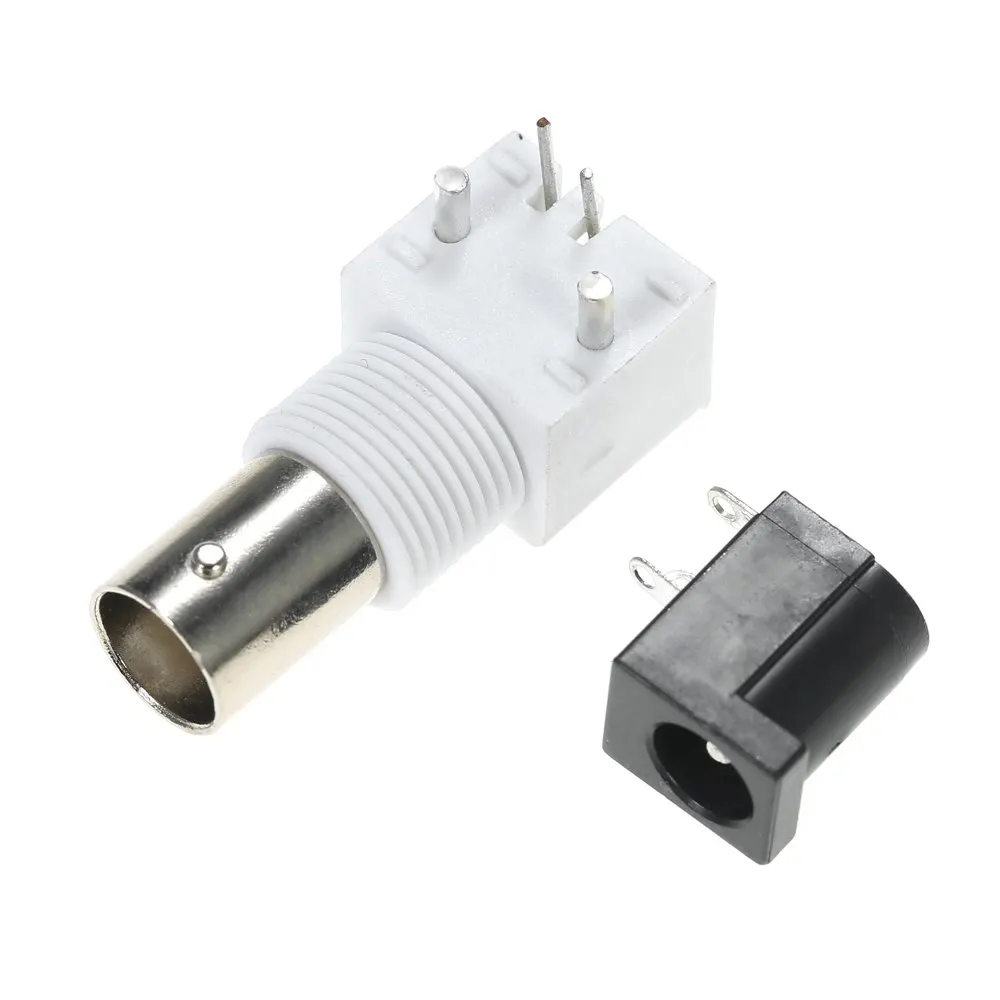

Выходной интерфейс: BNC
Частота: 3 Гц-300 кГц, 5 уровней (непрерывно регулируется)
Выходная амплитуда (Выход Открытый): 0 ~ ± 6Vp-p, постоянно регулируется.
Выходное затухание: 0 дБ,-20 дБ
Синусоидальное Искажение: 1%
Линейность треугольной волны: 0.1%
Квадратные края волны: время подъема около 400 НС, время осени около 300 нс
Потребление тока: 40 мА
Интерфейс счетчика частоты: Да

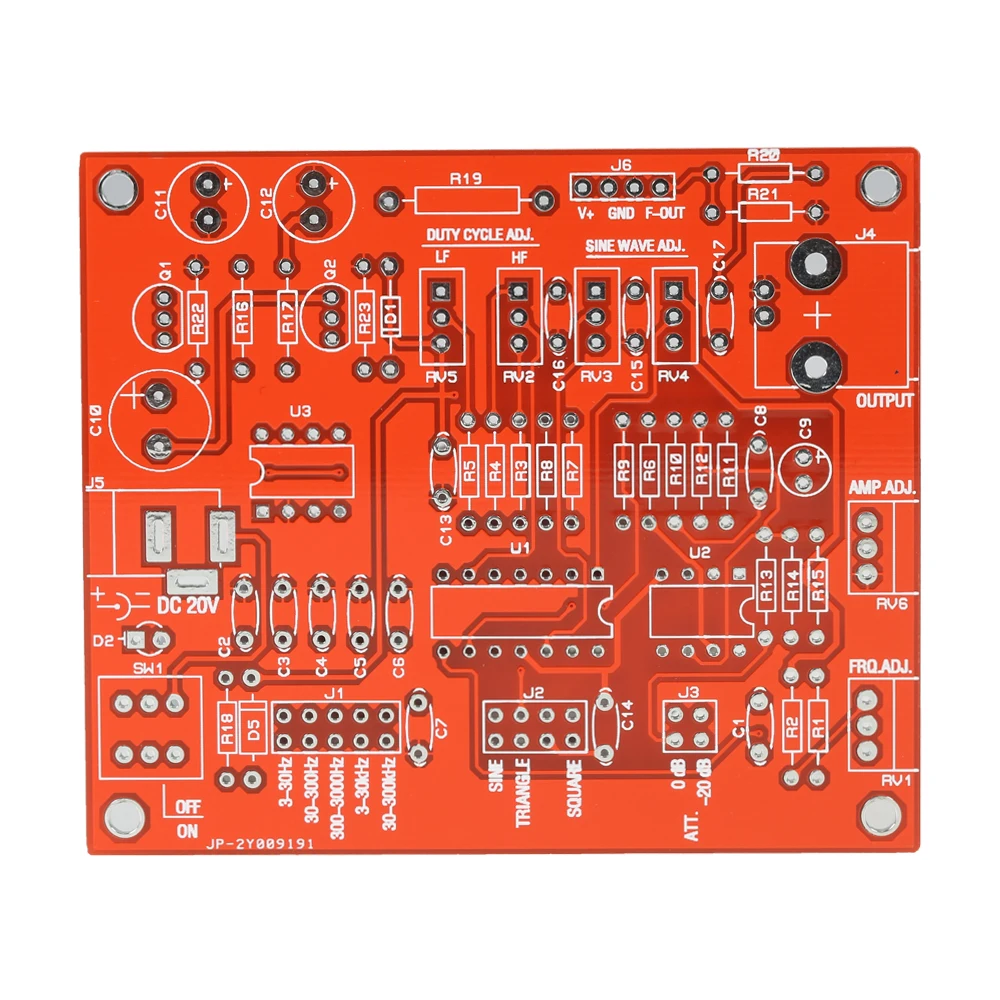

Размер платы PCB: 82*70*1,5 мм/3,23*2,76 * 0.06in
Размер упаковки: прибл. 12*8*3 см/4,72*3,15*1,18 дюйма
Вес упаковки: 67 г/2,37 унций

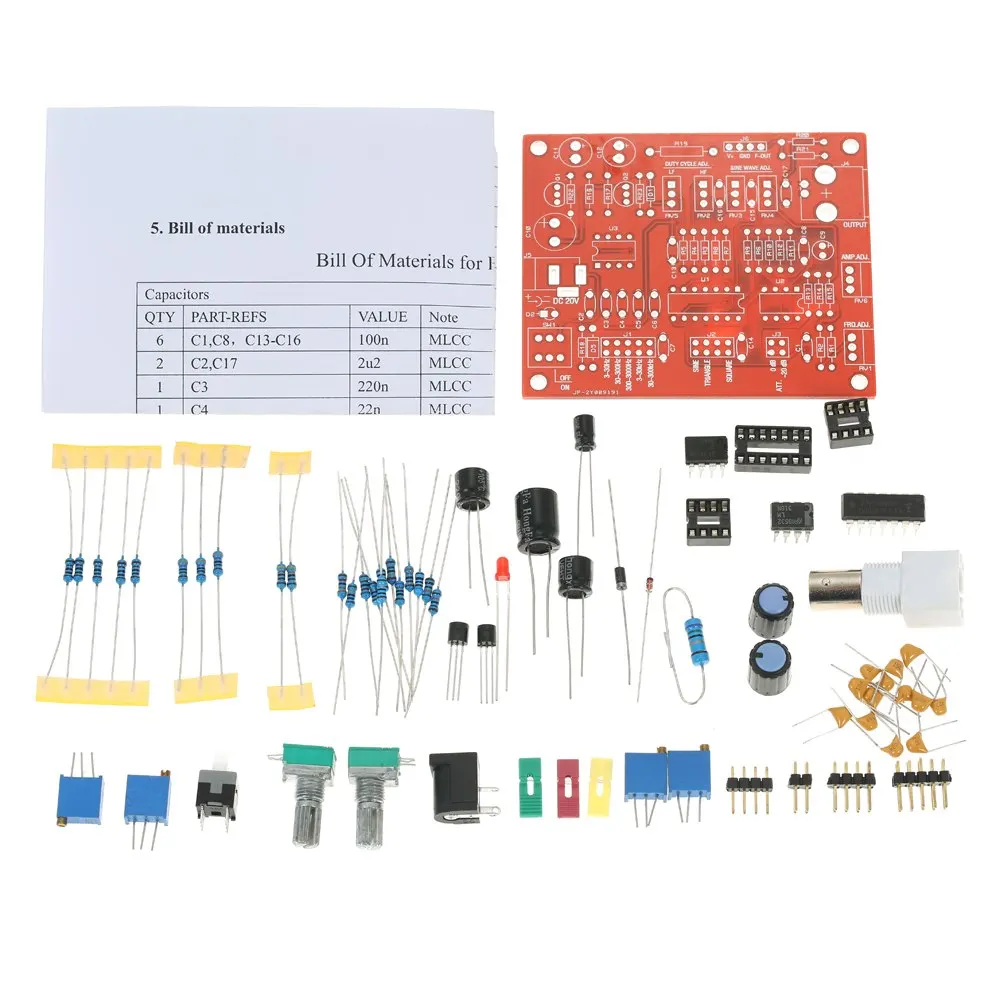

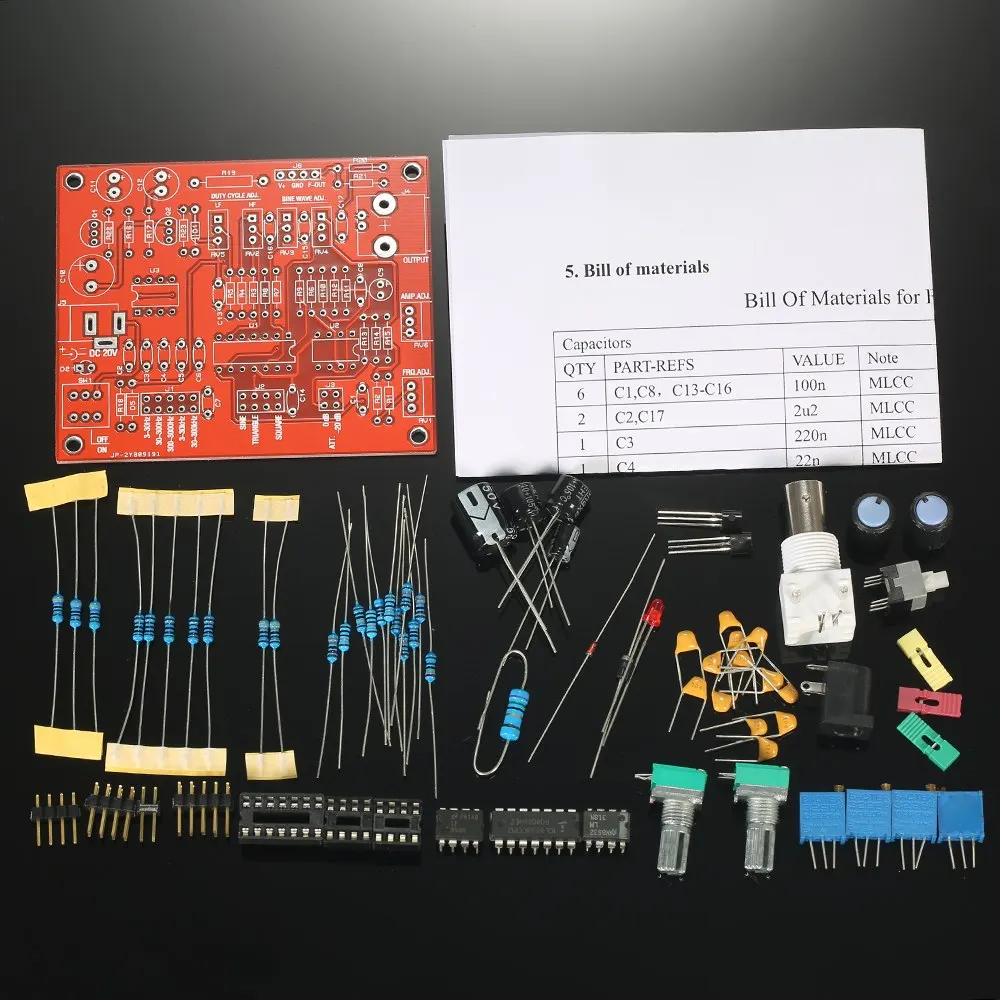

Комплектация:
1 * генератор сигналов DIY Kit
1 * Руководство пользователя (на английском языке)
