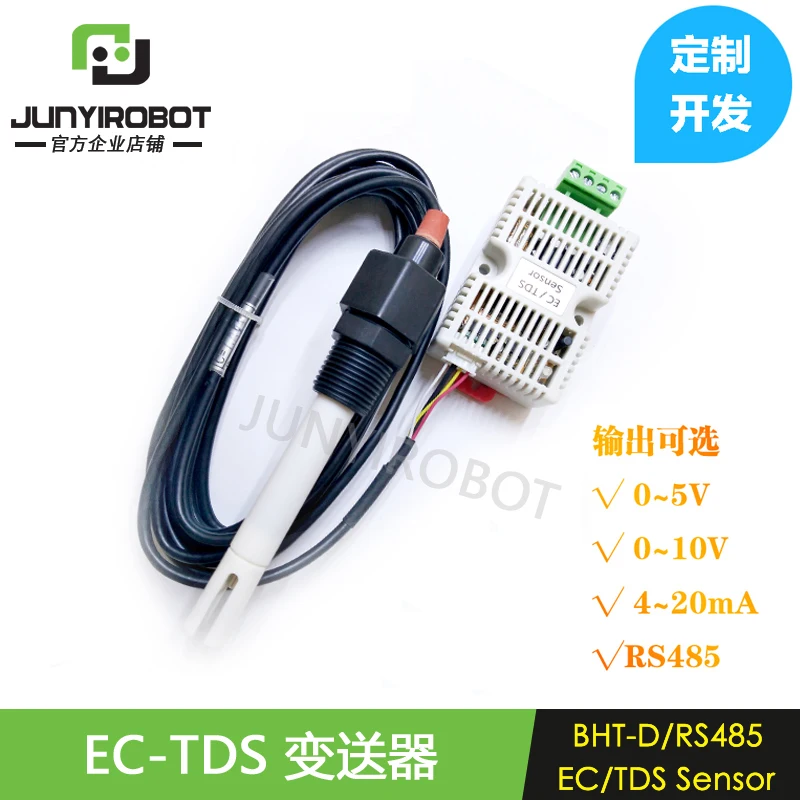

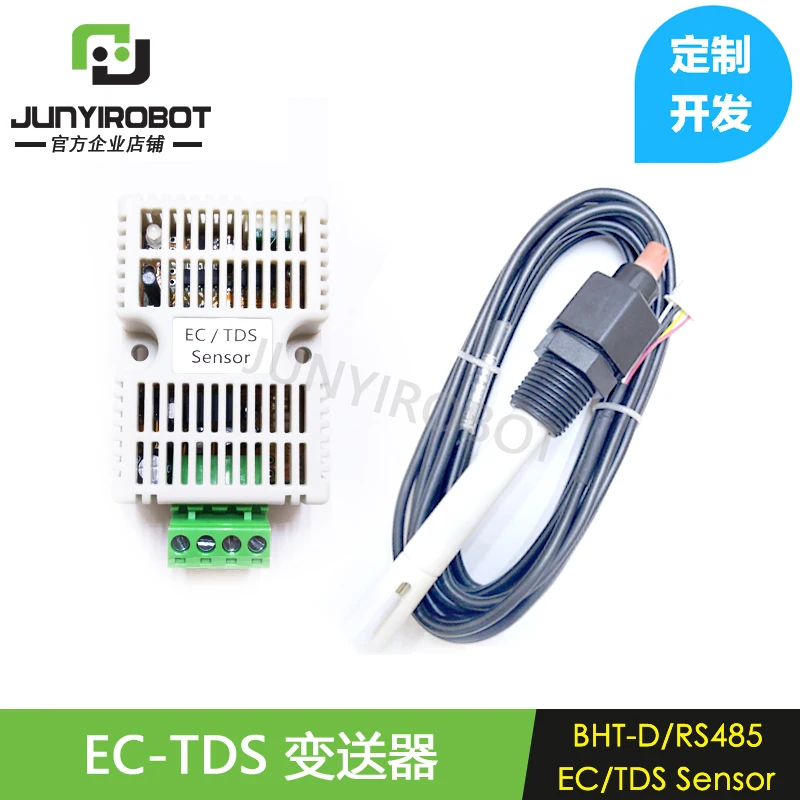

Преобразователь EC TDS модуль датчика проводимости 4 20 мА Аналоговый выход

Преобразователь EC TDS модуль датчика проводимости 4 20 мА Аналоговый выход

Тип 1: 0-4400 США/см 0-5 В выход с электродом
Тип 2: 0-4400 США/см 0-10 В выход с электродом
Тип 3: 0-4400 США/см 4-20мА выход с электродом
Тип 4: 0-4400 США/см 485 выход с электродами
Тип 5: 0-2200 США/см 0-5 В выход с электродом
Тип 6: 0-2200 США/см 0-10 В выход с электродом
Тип 7: 0-2200 США/см 4-20мА выход с электродом
Тип 8: 0-2200 США/см 485 выход с электродом
Тип 9: 0-2000 ppm 0-5 V Выход с электродом
Тип 10: 0-2000 ppm 0-10 V выход с электродом
Тип 11: 0-2000ppm 4-20ma выход с электродами
Тип 12: 0-2000 ppm 485 выход с электродами
Тип 13: 0-22000 США/см 0-5 В выход с электродами
Тип 14: 0-22000 США/см 0-10 В выход с электродом
Тип 15: 0-22000 США/см 4-20мА выход с электродами
Тип 16: 0-22000 США/см RS485 выход с электродами
Тип 17: 0-44000 США/см 0-5 В выход с электродами
Тип 18: 0-44000uS/см 0-10 В выход с электродами
Тип 19: 0-44000 США/см 4-20мА выход с электродами
Тип 20: 0-44000 США/см RS485 выход с электродами

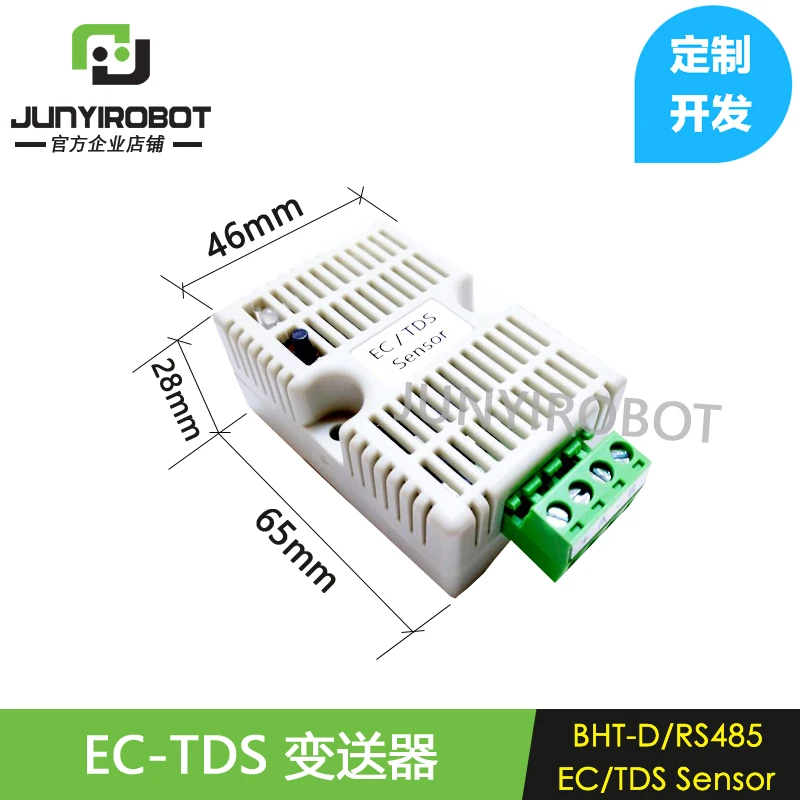

EC-TDS передатчик имеет характеристики онлайн-калибровки одной кнопкой, автоматической компенсации температуры, сигнализации качества калибровочного электрода, защита от отключения питания (которая может предотвратить потерю результатов калибровки и заданных данных из-за отключения или отключения питания), защита от перегрузки по току, защита от перенапряжения, высокая точность измерения, быстрая реакция и длительный срок службы. Продукт небольшой по размеру, легкий по весу, прост в установке и обслуживании. Стандартный выход промышленного сигнала (0-5 В, 0-10 В, 4-20 мА, Modbus RTU485) может максимизировать полевое соединение различного оборудования для мониторинга в реальном времени. Продукт удобен для подключения ко всем видам контрольного оборудования и дисплейных инструментов для реализации онлайн-мониторинга статуса EC и TDS. Этот продукт подходит для покрытия, брожения, пищевой промышленности, очистки сточных вод, металлургии, охраны окружающей среды и других случаев.

\
\

Связь между линейными аналоговыми сигналами и соответствующими физическими количествами:

0-5 в выход: физическое количество = соответствующий диапазон X выходное напряжение датчика/5,0;
0-10 В выход: физическое количество = соответствующий диапазон X выходное напряжение датчика/10,0;
4-20мА выход: физическое количество = соответствующий диапазон X (чувствительный выходной ток-4,0)/16,0;
Например: выход 0-5 В, диапазон 4400uS/см, если выходное напряжение датчика составляет 3 в, то соответствующее значение EC в это время.
Для: EC = 4400uS/cm x выходное напряжение датчика/5,0
= 4400uS/см x 3,0/5,0 = 2640uS/см
Например: выход 4-20 мА, диапазон измерения 2000 ppm, если выходной ток датчика 12 мА, то соответствующее значение TDS в это время.
Для: TDS = 2000 ppmx (датчик выходного тока-4,0)/16,0
= 2000ppm x (12,0-4,0)/16,0 = 1000ppm

\
\

Поскольку ph-электрод легко загрязнен в измерительной среде, на сигнал электрода влияет. Для того, чтобы обеспечить долгосрочное нормальное использование датчика PH, обычно необходимо периодически калибровать передатчик (один раз в месяц) через калибровочную жидкость. Специфический цикл калибровки зависит от образца воды.

Калибровка передатчика и плохое Обнаружение электрического совершенства

1. Очистите электроды CO2-free дистиллированной водой и протрите их сухими мягкими бумажными полотенцами.
2. Правильно подключите источник питания и электроды передатчика.
3. Нажмите кнопку калибровки, пока индикатор калибровки не будет желтым, а затем отпустите кнопку.
4. Дважды нажмите кнопку калибровки, пока индикатор калибровки не начнет мигать красным цветом. В это время передатчик входит в процесс калибровки нулевой точки.
(Этот процесс длится 30 секунд). После калибровки индикатор калибровки всегда красный.
5. После того, как индикатор калибровки красный и всегда яркий, электрод погружен в подготовленное Стандартное решение. Различные диапазоны и соответствующие стандартные решения:
0-440uS диапазон соответствующей стандартной жидкости: 146. 5uS/см
0-4400uS и 0-2000ppm диапазон соответствующей стандартной жидкости: 1413uS/cm
0-44000uS диапазон соответствующего стандартного решения: 12,88 мс/см
6. Быстро нажмите кнопку калибровки. В это время зеленый мигание калибровочных индикаторов, и передатчик входит в процесс калибровки стандартной точки.
(Этот процесс занимает 30 секунд). После калибровки зеленый индикатор калибровки всегда горит в течение 20 секунд, а затем желтое мерцание в течение 20 секунд означает, что данные калибровки будут сохранены в ближайшее время.
7. Обнаружение качества электрода (автоматическое определение) и сохранение данных:
В процессе калибровки, если электрод поврежден и электрод не совпадает, красный и зеленый мигает калибровочный индикатор поочередно. После 20 секунд мерцания индикатор выключается, и данные калибровки этого круга не сохраняются.
Если в процессе калибровки нет ошибок, передатчик автоматически хранит данные этой круглой калибровки. Калибровочный индикатор всегда желтый в течение 20 секунд, и калибровка этого круга завершена.

'
