GUSTARD U16 ES8620 поддержка PCM32bit/768K DSD512 DOP и Native DSD цифровой интерфейс

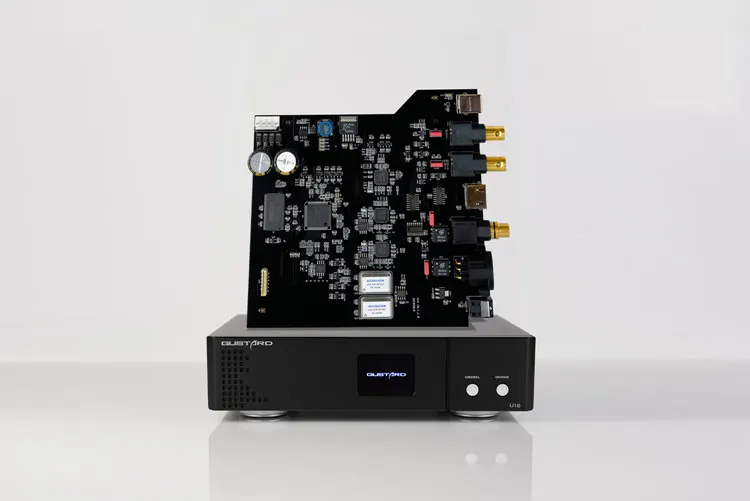

Строгий дизайн, разумная планировка, аккуратная работа, прочные материалы.

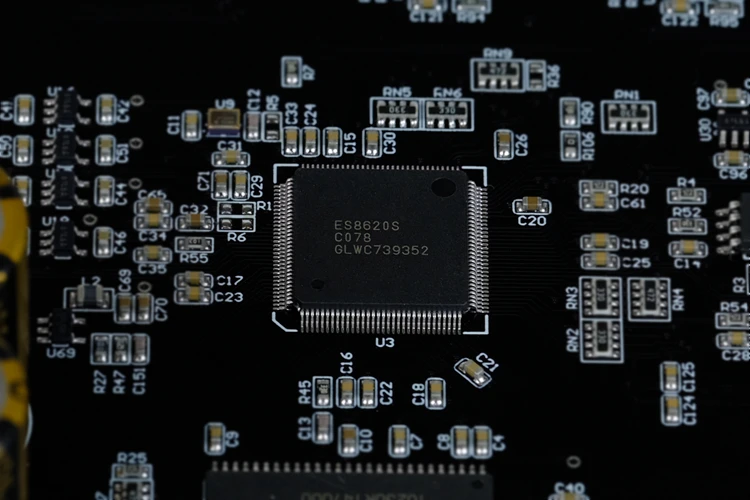

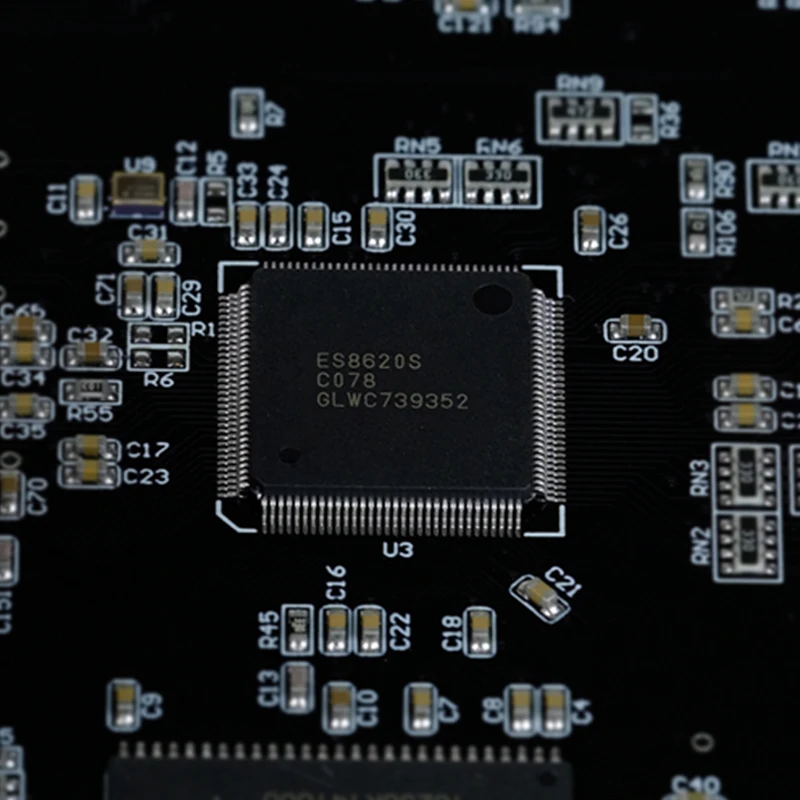

На основе новейшего решения USB аудио интерфейса ES8620 от ESS,

Поддерживает до PCM 32 бит/768 кГц и DSD512 и поддерживает DoP и Native DSD.

Дизайн микросхемы USB аудио интерфейса ESS-это полностью оптимизированная архитектура для высококачественной цифровой обработки аудиосигнала. Это не чип общего назначения с кодом цифрового аудио интерфейса USB, поэтому он немедленно с точки зрения улучшения качества звука;

SDRAM 128 МБ используется в качестве буфера системы и цифровой обработки звука FIFO.

Большая часть пространства используется для внутреннего планирования USB аудио интерфейса IC, И избыточное пространство максимально безопасно для обеспечения того, чтобы другие бизнес-Логические операции, кроме функции usb-аудиоинтерфейса в основной ИС, не мешали потоку цифровой обработки звука.

Для достижения оптимальной производительности цифрового аудио Фактическая производительность цифрового аудио FIFO снижена до минимум, чтобы обеспечить самую низкую задержку цифрового домена и производительность цифрового выхода;

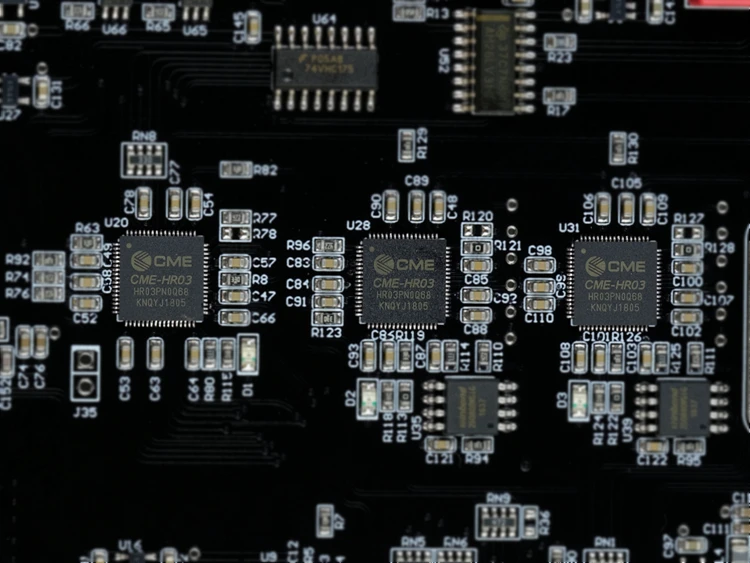

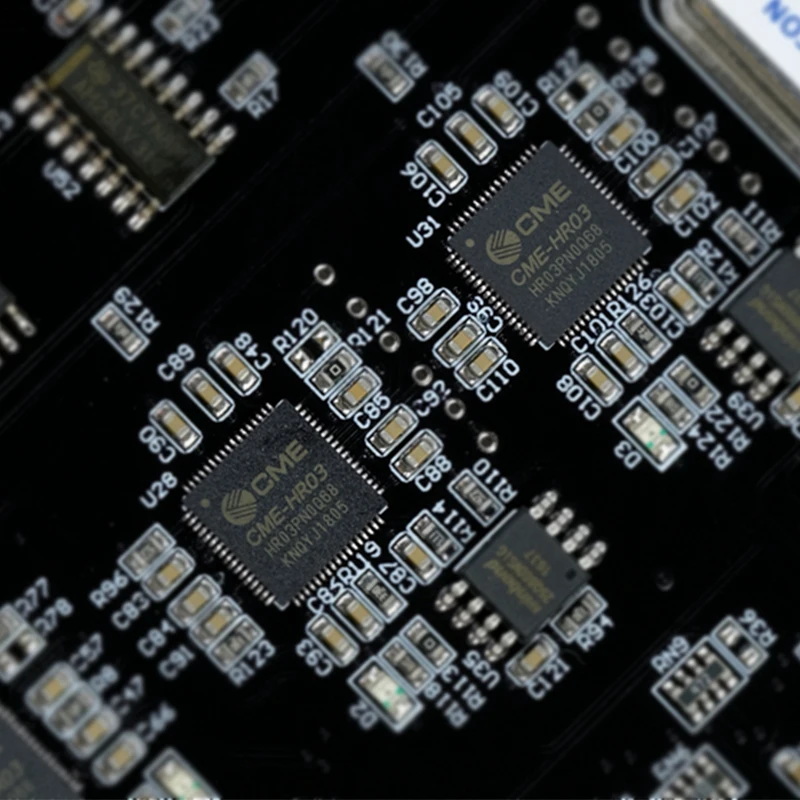

Для обеспечения высочайшего качества цифровых звуковых сигналов и лучшей производительности часов, u16 использует до трех FPGAs для реализации USB аудио интерфейса управления часами и звуковые часы синтезаторы частоты во внешней 10M цепи часов.

Эта часть цепи питается независимо, чтобы избежать взаимных помех внутренней проводки FPGA;

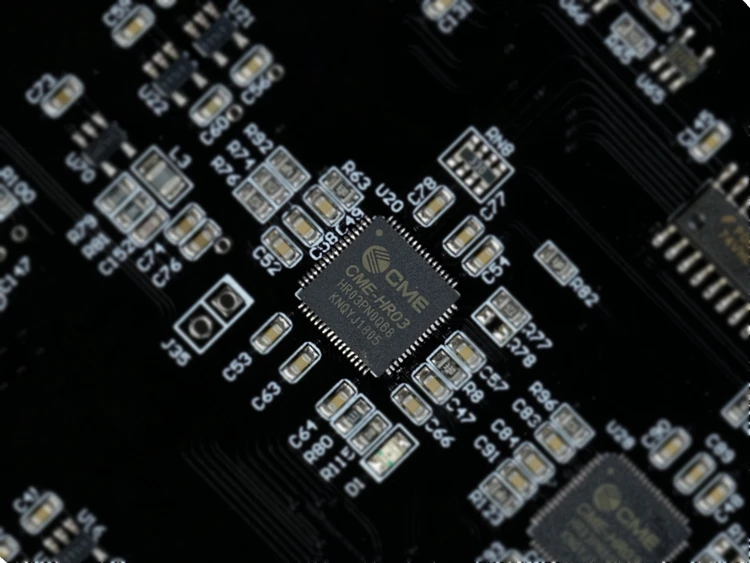

В основной цепи аудиоинтерфейса USB FPGA используется для реализации usb-аудиоинтерфейса IC, работающего в режиме Slave.То есть, USB аудио интерфейс IC принимает звуковые часы сигнал, генерируемый управлением часов FPGA и выводит только цифровой звуковой сигнал данных, тем самым минимизируя помехи цифрового сигнала, введенные во время передачи USB;

U16 имеет внешний вход 10M часов *, и пользователь может выбрать доступ к внешнему источнику высокого качества 10M часов для дальнейшего улучшения качества звука.

* По соображениям безопасности U16 не автоматически переключает источник часов после доступа к внешним часам 10 м. Необходимо вручную выбрать внутренние и внешние источники часов.

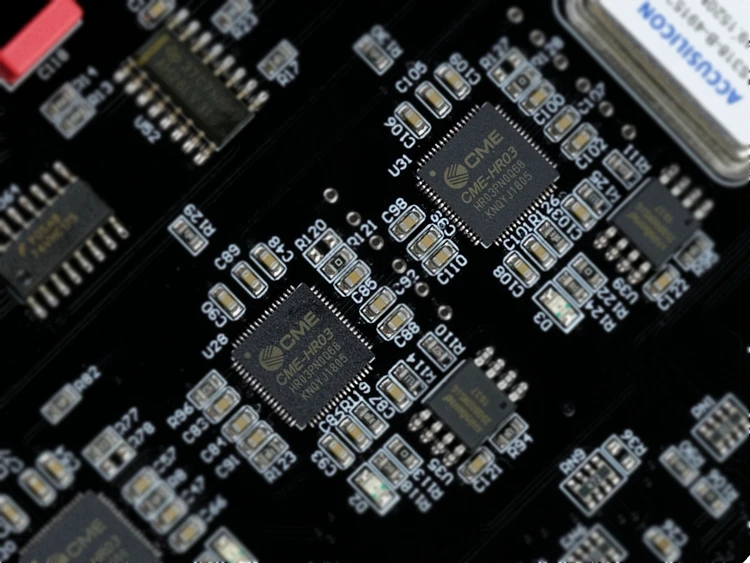

Звуковые часы синтеза цепи во внешней 10 м часы цепи использует два FPGAs, соответствующие аудио основной частоты часов синтезатор частоты 44,1 кГц и 48 кГц.

Эта конструкция, с одной стороны, позволяет избежать Перекрестия внутренней проводки FPGA; С другой стороны, она также использует соответствующие ресурсы в чипе FPGA максимально эффективно.

Точность частоты и производительность дрожания конечного синтезированного аудио сигнала основных часов этой цепи достигли предельного уровня производительности текущей конструкции;

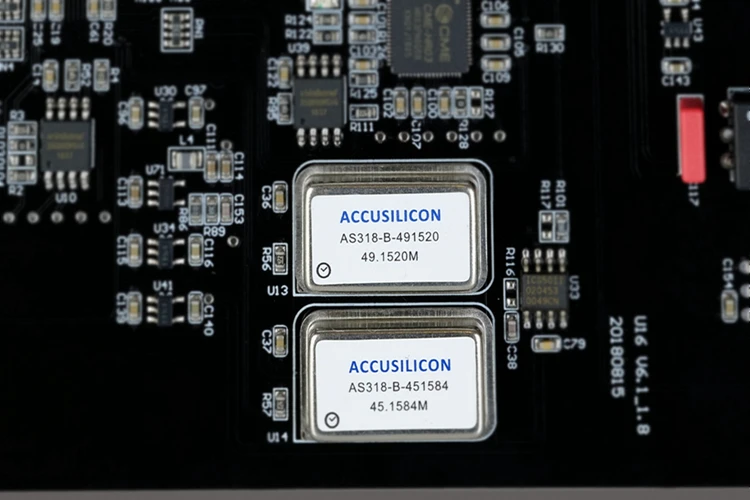

Локальный источник звуковые часы использует пару часов femtosecond. Этот блок использует два кристалла ACCUSILICON AS318-B с ультра низким фазовым шумом в качестве локального источника звуковые часы, а Риттер RMS составляет всего 88 femtoseconds (10Hz-1MHz).

Помимо стандартных цифровых аудиовыходов, U16 также имеет гибкий выход BNC, выходной сигнал которого может быть свободно выбран между часами Word или S/PDIF.

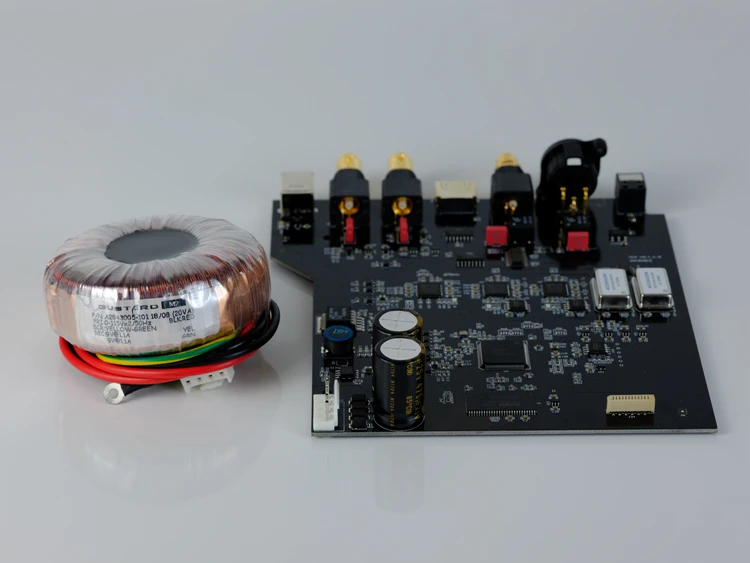

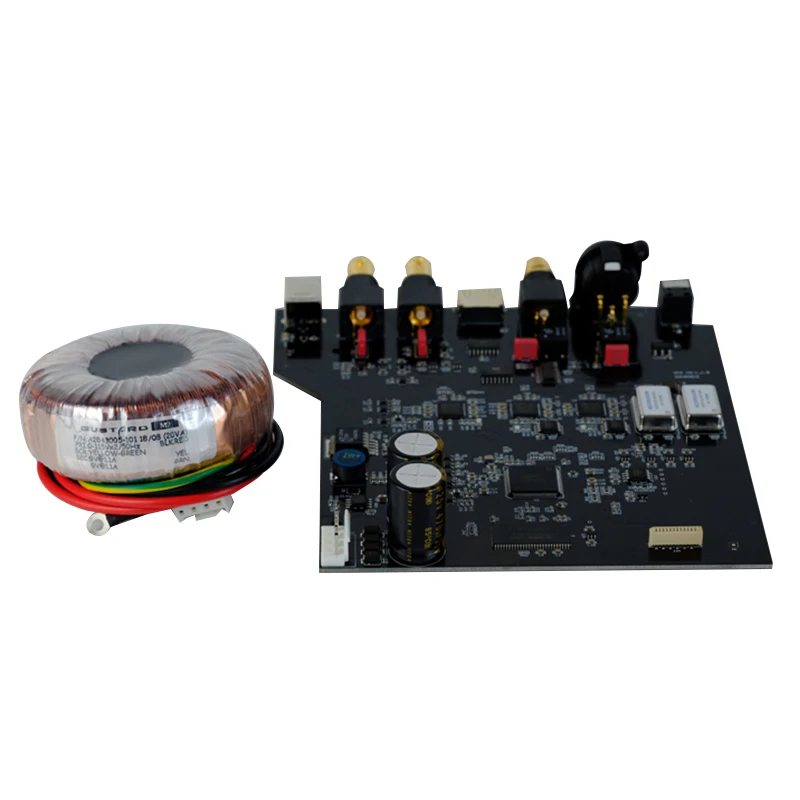

Встроенный линейный Регулируемый источник питания U16 использует аудио-специфический тороидальный трансформатор.

Технические характеристики изделия

Цифровой вход:

USB порт:USB Type-B женский порт, поддержка USB2.0

10 м BNC вход:Входное сопротивление 50 Ом, 0dBm-16dBm

Электронные сигареты с цифровым выходом:

Коаксиальный RCA S/PDIF порт:Выходное сопротивление 75 Ом, выходной уровень 500mVpp @ 75 Ом нагрузка

24bit 44,1 k-384k/DOP64-128

XLR Сделано в Китае AES3 порт:Выходное сопротивление 110 Ом, выходной уровень 2.1Vpp @ 110 Ом нагрузка

24bit 44,1 k-384k/DOP64-128

Оптический TOSLINK аудио конвертер оптовая продажа порт:24bit 44,1 k-192k /DOP64

Многофункциональный BNC Порт:

Выходное сопротивление 75 Ом, S/PDIF выходной уровень:750mVpp @ 75 Ом нагрузка

Спецификация поддержки S/PDIF (когда выбран выход S/P):24bit 44,1 k-384k/DOP64-128

Уровень выходного сигнала часов:3.3Vpp Макс @ холостого хода

Частота вывода часов (когда выбран WCK OUT):PCM: 44,1 k-768k.

DSD: 2,82 М-22,57 м

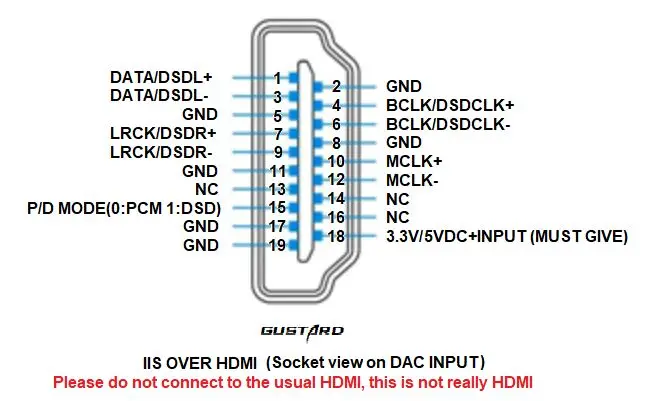

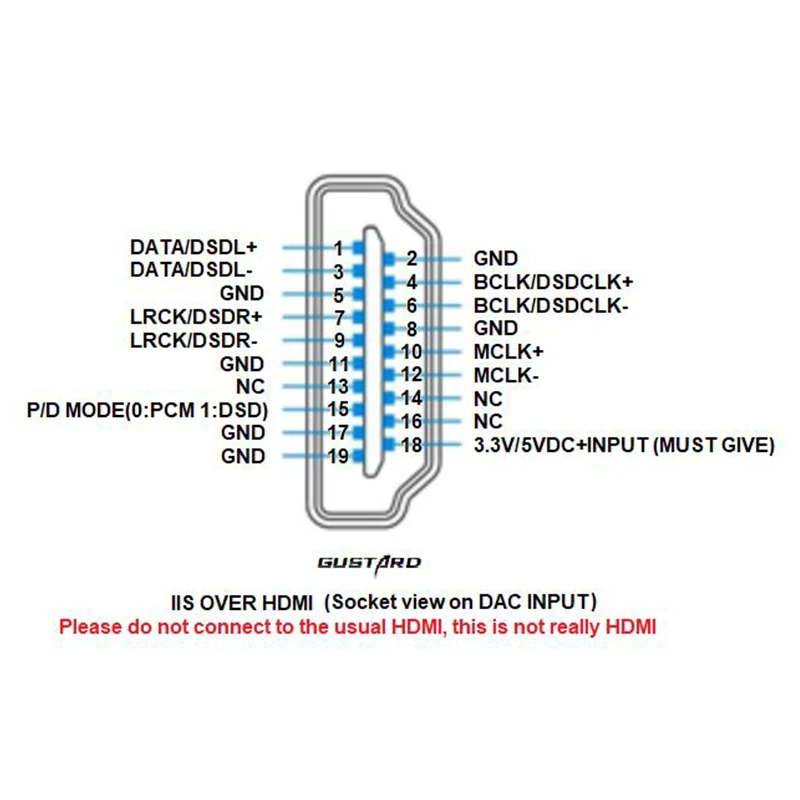

Интерфейс IIS over HDMI (нестандартный интерфейс HDMI):

Дифференциальный сигнал I2S с выходным уровнем LVDS,

PCM: 32bit 44,1 k-768k, DSD: 2,82 M-22,57 M (DSD64-DSD512)

Другое Технические характеристики:

Драйвер Windows поддерживает Windows 7 (SP1 и новее); Windows 8; Windows 10

Дополнительные драйверы не требуются для Mac OS и Linux

Полностью алюминиевое шасси с пескоструйной поверхностью, доступно в серебристом (белом) и черном цветах.

AC источника питания:AC 115V/230V 50/60Hz

Мощность Потребляемая мощность:<15 Вт

Размеры:Ширина 220 мм * высота 50 мм * Глубина 170 мм (без выступающих деталей)

Размер в упаковке:Длина 185 мм * ширина 170 мм * высота 85 мм

Вес упаковки:2,5 кг
