PS200A газовый преобразователь перепада давления

Описание товара

Газовый преобразователь перепада давления PS200A обладает высокой чувствительностью, высокой точностью и сильной защитой от перегрузки. Изготовлено из импортного датчика, датчик и усилительная схема сильно интегрированы; используется корпус из алюминиевого сплава, схема нулевой точки и усиления не должны регулироваться; способность анти-помех сильная, кислота и щелочь сопротивление, долгосрочная стабильность и надежность.

Принцип работы

Газовый преобразователь перепада давления PS100A использует импортный чип давления. Чувствительные компоненты формируются путем диффузии или имплантации ионов для формирования резистора и соединяются в мост Wheatstone. Технология микро-обработки используется для формирования чувствительной к давлению диафрагмы под мостом. Когда давление применяется к диафрагме, значение сопротивления изменяется и производит линейный выходной сигнал, пропорциональный приложенному давлению. Когда мы добавляем мощность постоянного тока к мосту Wheatstone, мы производим выходное напряжение постоянного тока. После вторичной конверсионной линии, два провода 4 ~ 20 мА выход. (опционально 0 ~ 10 в выход)

Особенности
1. Хорошая стабильность, долгосрочная стабильность полноты и нуля может достигать 1% FS/год. В диапазоне температур от 0 до 70 °C температурный дрейф составляет менее 1% FS и менее 1% FS по всему допустимому диапазону рабочих температур.
2. С обратной защитой и защитой от тока, положительные и отрицательные полюсы не повредят передатчик во время установки. При аномальном режиме передатчик автоматически ограничит ток в пределах 35 мА.
3, прочная конструкция, без движущихся частей, высокая надежность, длительный срок службы.
4. Высокоточные измерения могут быть выполнены от давления ветра до пара, независимо от качества измеряемой среды.
5. Простая установка, простая конструкция, экономичная и долговечная.

Основные технические параметры

Диапазон измерения:

0& Plusmn; 100Pa-0 & plusmn; 200 КПА

Максимальная перегрузка:

В пять раз больше стандартного диапазона

Форма давления:

Манометр, дифференциальное давление, отрицательное давление

Уровень точности:

1% F· S

Напряжение источника питания:

24VDC

Сопротивление нагрузки:

≤ 500Ω

Измерительная среда:

Давление пара или давление газа

Долгосрочная стабильность:

& Plusmn; 1% F · S/год

Относительная влажность окружающей среды:

0~ 95%

Температура компенсации:

0~ 70 C

Рабочая температура:

-10~ 70 C

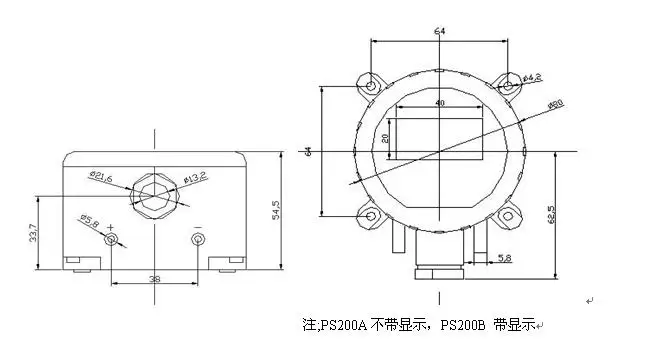

Внешний размер

Меры предосторожности

1. Не используйте жесткий предмет для прямого сжатия диафрагмы передатчика, чтобы избежать повреждения передатчика.

2. При установке проверьте, соответствует ли полевой интерфейс интерфейсу продукта в соответствии с режимом подключения продукта и типом резьбы. При подключении его следует затянуть медленно. Крутящий момент не может быть непосредственно добавлен в корпус передатчика. Его можно добавить только к интерфейсу давления. С шести сторон. "+" подключен к Газовому положительному давлению и "-" подключен к Газовому отрицательному давлению.

3. При подключении источника питания, он должен быть подключен в строгом соответствии с инструкциями по проводке нашей компании.

4. Давление перегрузки передатчика не должно превышать 500% от диапазона.

5. Если во время использования обнаружена аномалия, выключите источник питания, прекратите его использование, проверьте его или свяжитесь с нашим техническим Отделом напрямую.

6. При транспортировке и хранении Вернитесь в оригинальную упаковку и храните в прохладном, сухом и вентилируемом складе.

Электрические соединения

Подключение питания: красная линия подключена к источнику питания, а черная линия подключена к источнику питания.

Подключение к давлению: 8 трахеальных соединений. & quot; + & quot; подключено к положительному давлению газа, & quot;-& quot; подключено к Газовому отрицательному
