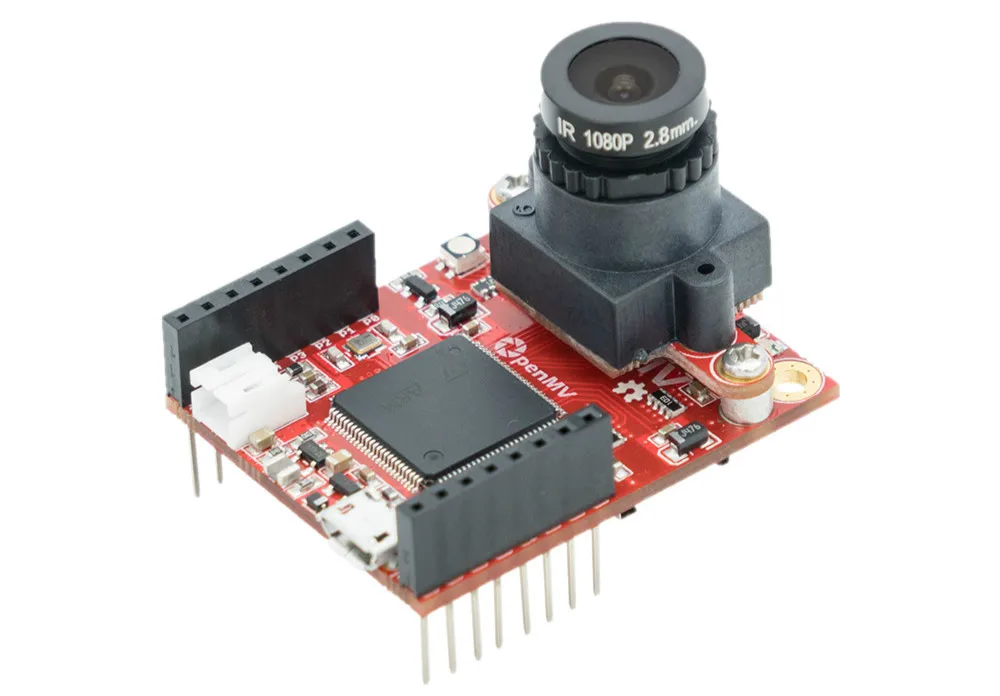

Интеллектуальная камера OpenMV4 CamH7 обработка изображения цветной патруль

Интеллектуальная камера OpenMV4 CamH7 обработка изображения цветной патруль

Процессор: STM32H7

Частота: 400 МГц

ОЗУ: 1 Мб

Флэш-память: 2 Мб

NN нейронной сети

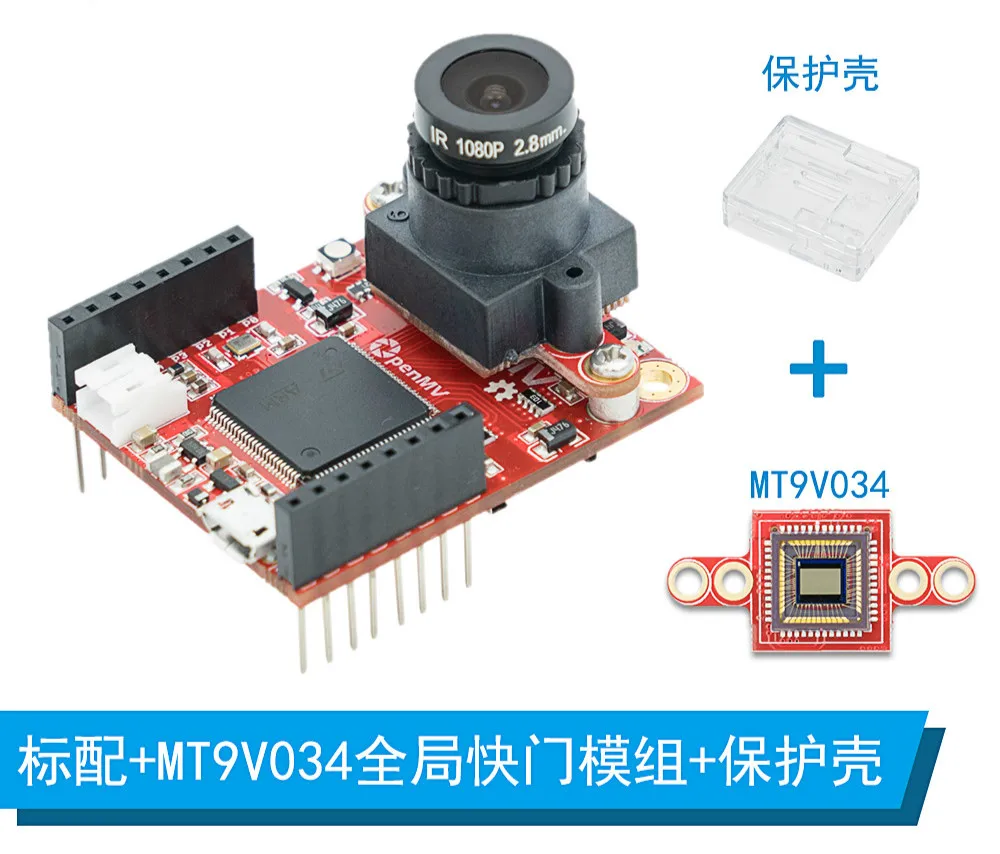

Глобальный затвор

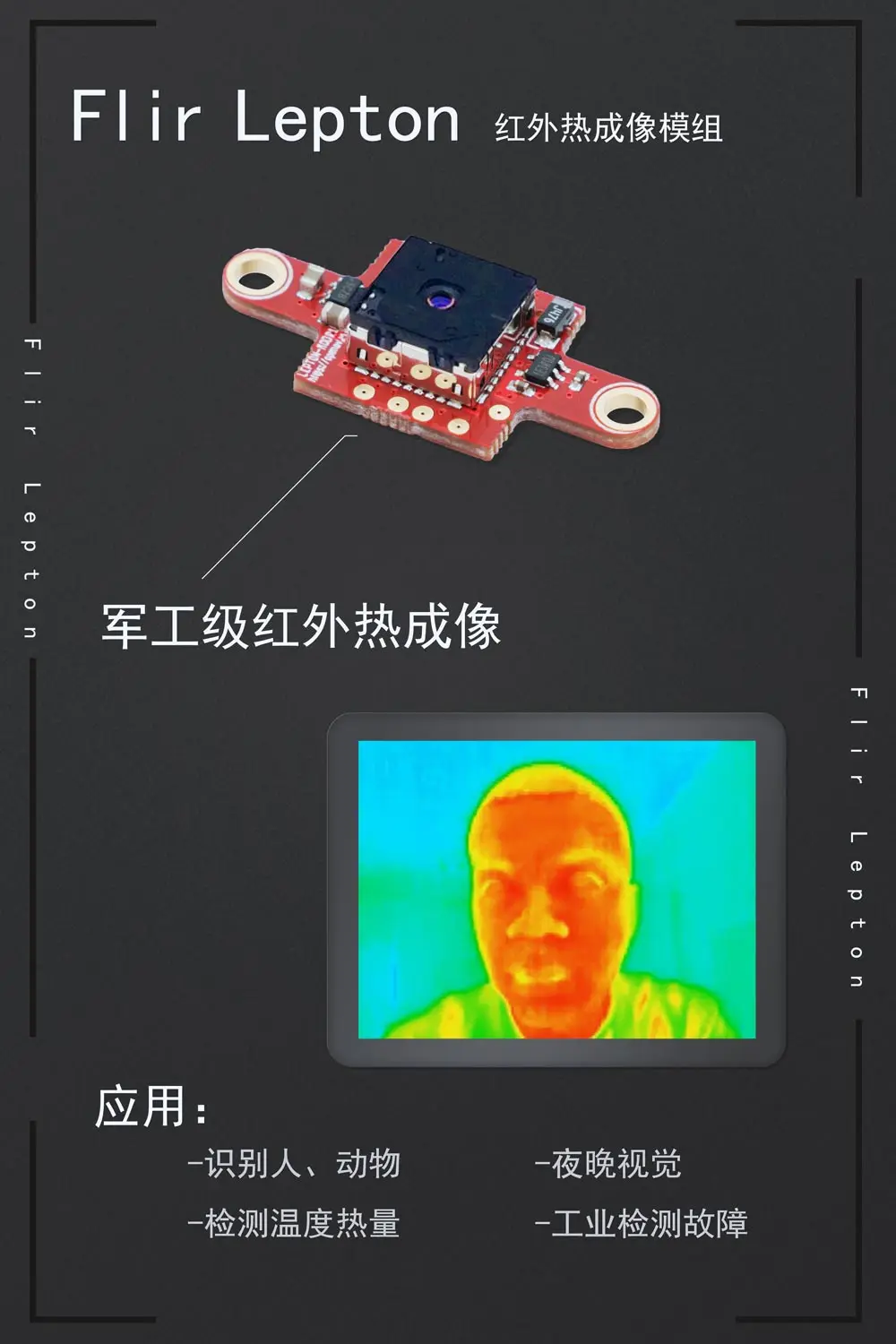

Инфракрасный Тепловизор

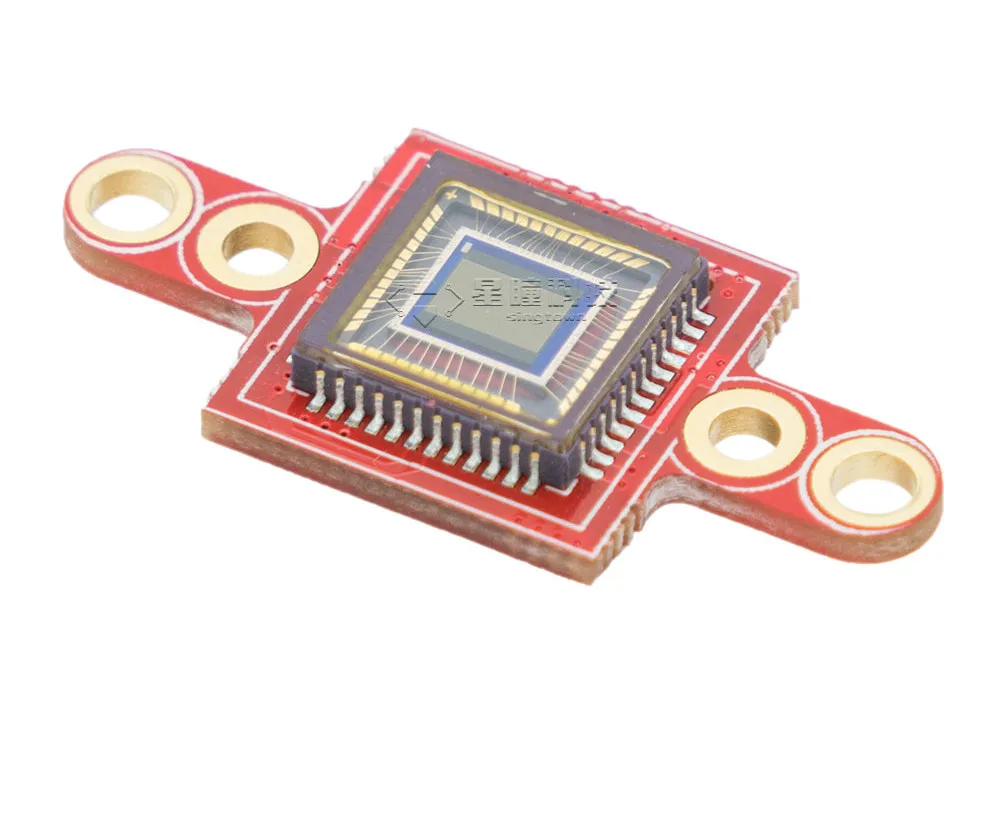

Съемный датчик

Двойной производительность

Частота кадров выше

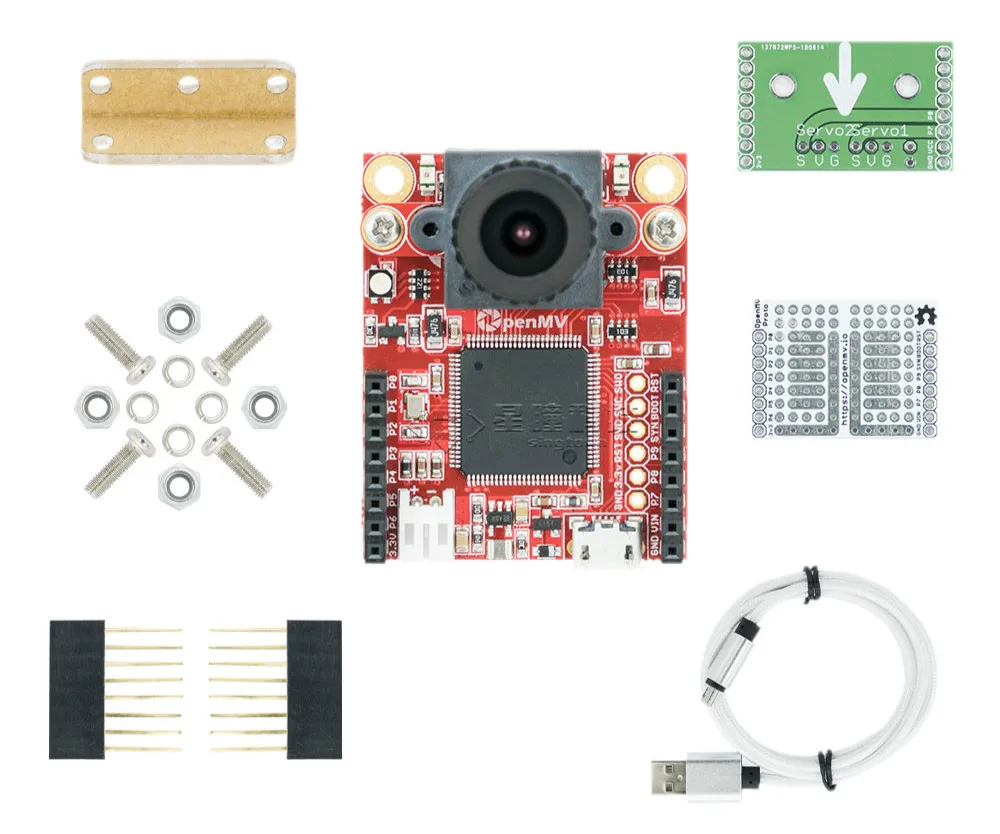

Стандартный отгрузочная ведомость

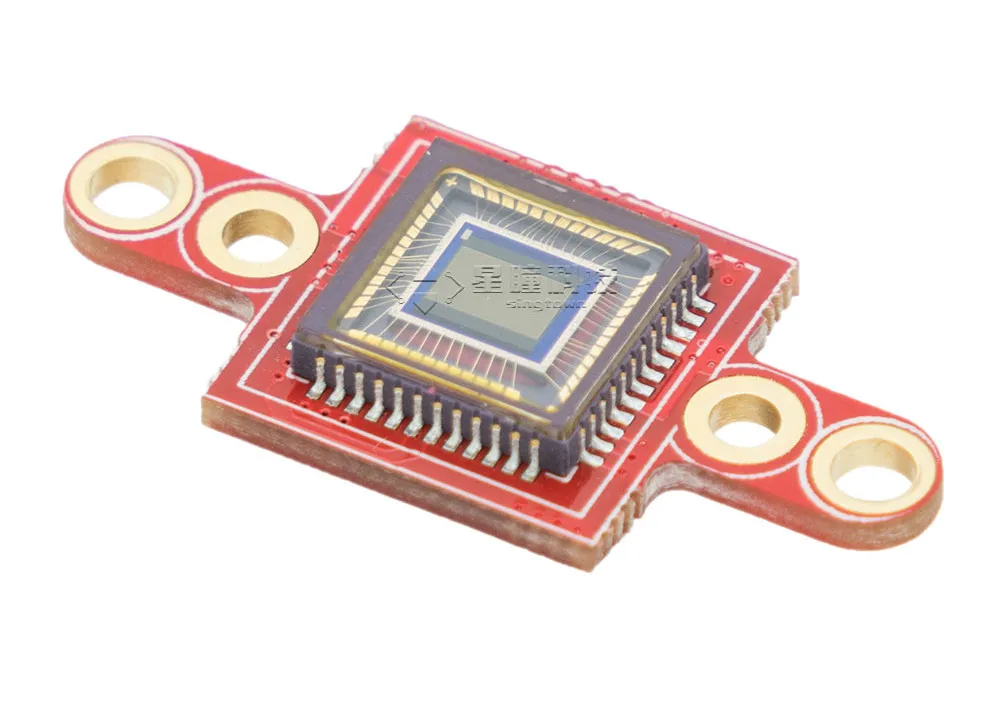

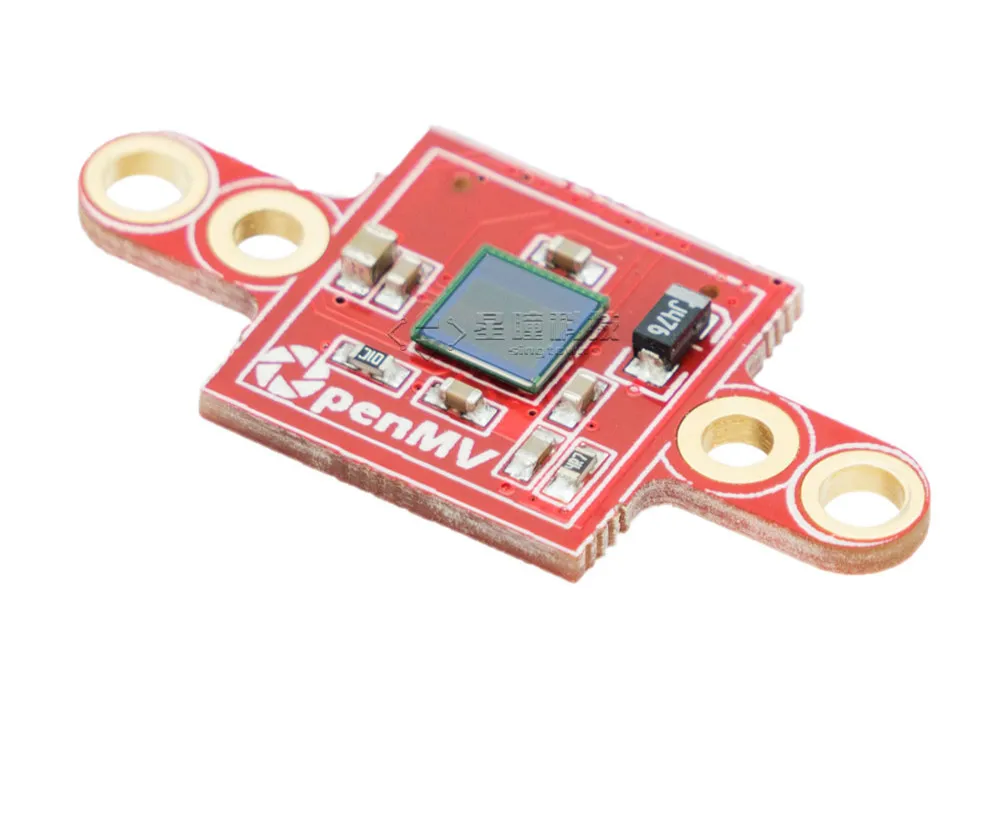

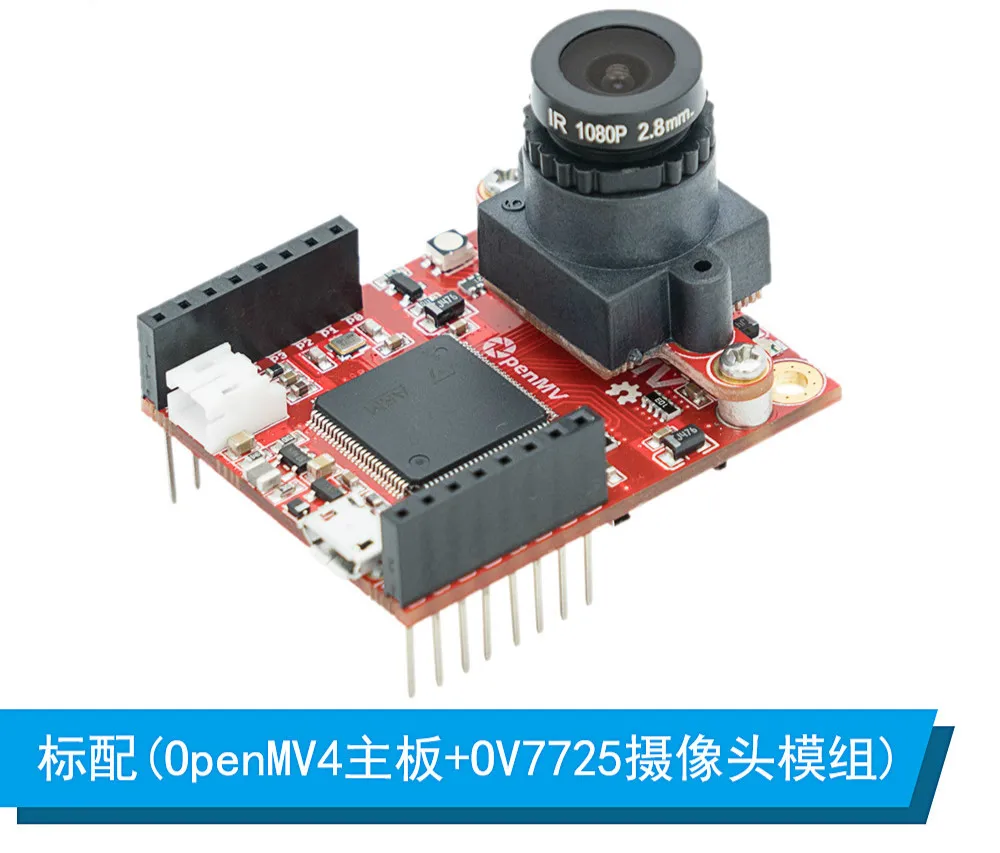

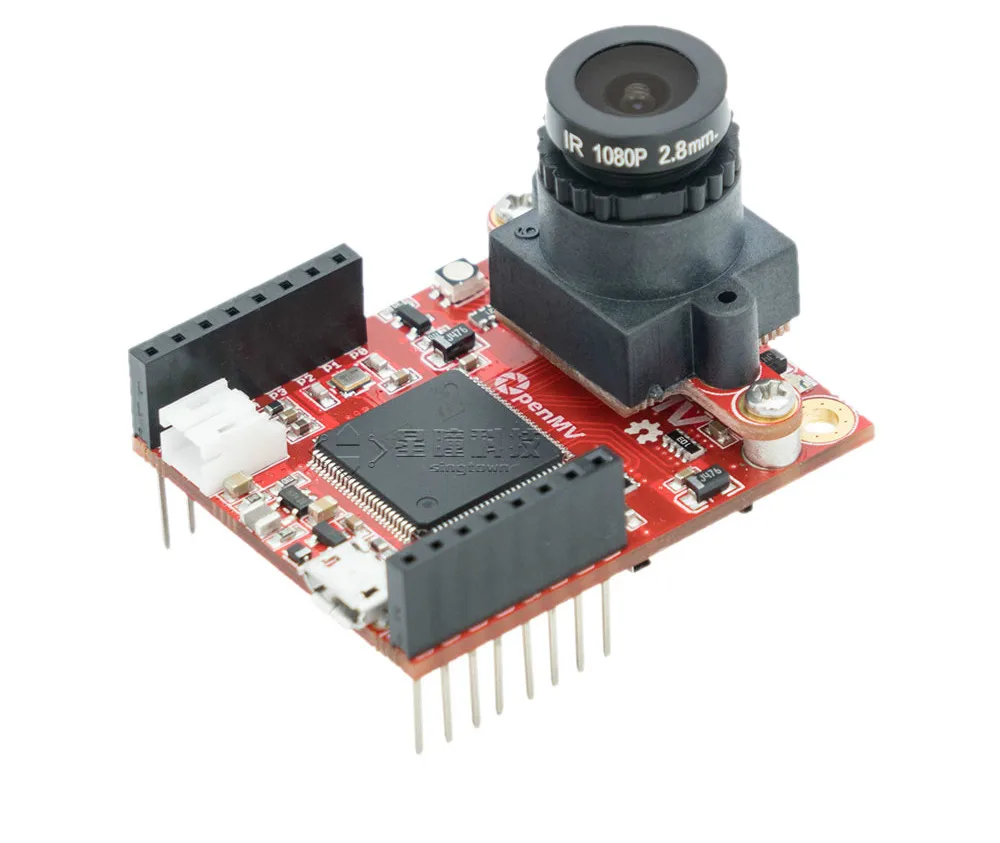

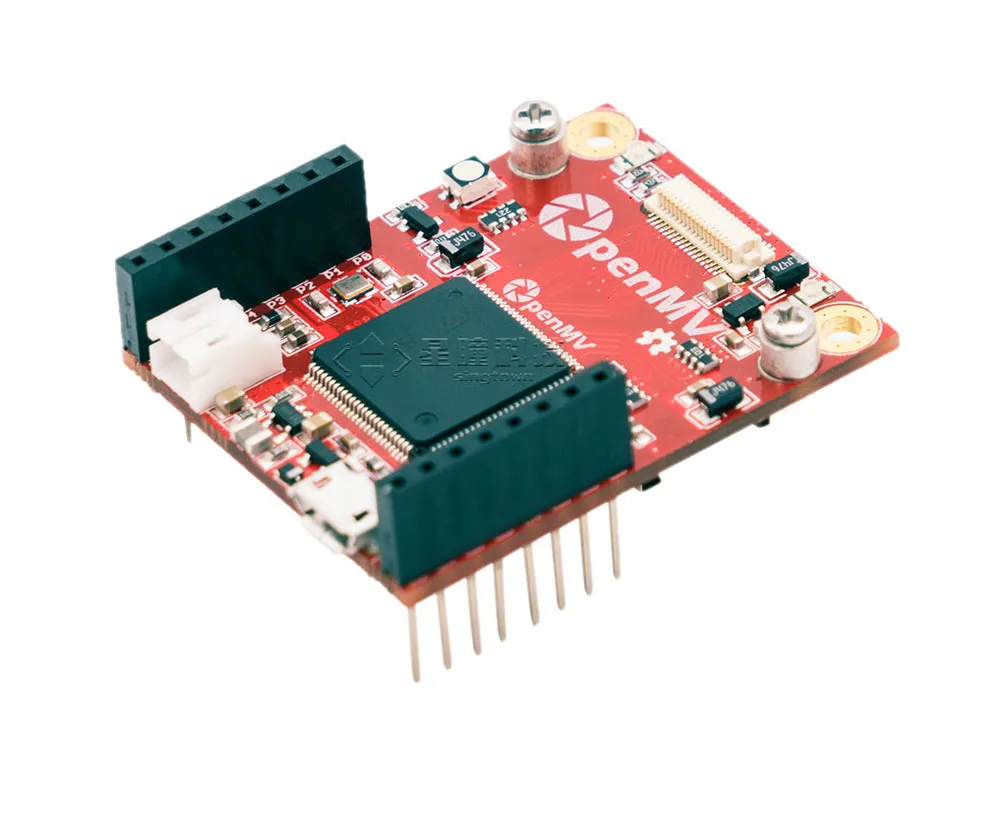

1, копия материнской платы OpenMV4 H7 + модуль камеры OV7725

2. Одна копия специальной опоры рулевого механизма, печатная плата

3. Один специальный usb-кабель для передачи данных

4. Одна специальная доска для отверстий

5. Две специальные булавки

6. Одна специальная прямоугольная фиксирующая пластина

7. Посылка поддерживающих винтов, гаек и прокладок

В фокусное расстояние 2,8 мм

Форма камеры: Диафрагма: F2.0

T: третья

Монтаж: M12 * 0,5

Инфракрасный фильтр: 650 нм (съемный)

(Отрежьте инфракрасный светильник)

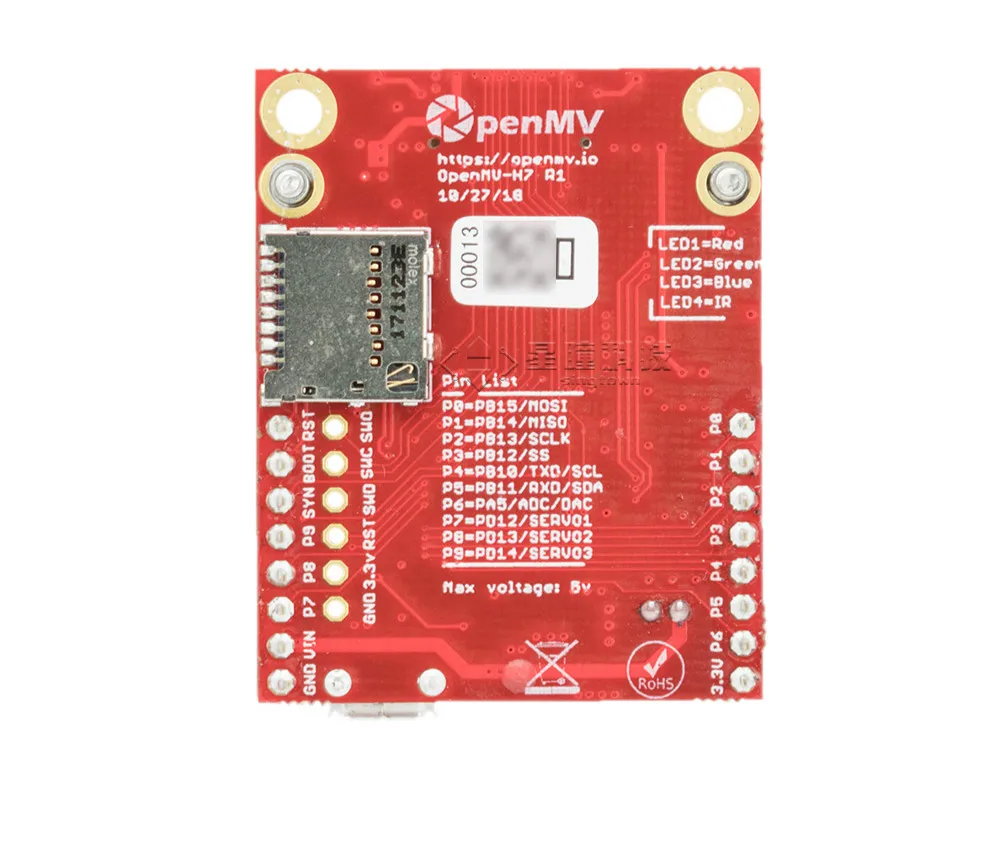

Все контакты Выдерживает напряжение постоянного тока 5V, а выходное напряжение составляет 3,3 v. Все булавки могут обеспечить до 25 мА Тяговый ток (источник) или ток тока раковины). В режиме ADC или DAC, P6 не может выдержать напряжение 5 В. Общий ток тяги (источник) или ток тока (раковина) штифтов может быть до 120 мА. Идентификационный номер транспортного средства, может быть между 3,6 v 5V .. не больше чем 250mA ток от 3,3 v штыри из OpenMV Cam.

Мощность потребления

Бесплатная доставка-sd-карта отсутствует: 90ma 3,3 v

Свободная sd-карта: 90 мА, b3.3в

Run-sd-карта отсутствует: 140ma 3,3 v

Run-SD карты: 150ma 3,3 v

Температура диапазон

Экономия: - 40 ° c - 125 c

Бег: - 20 c - 70 c

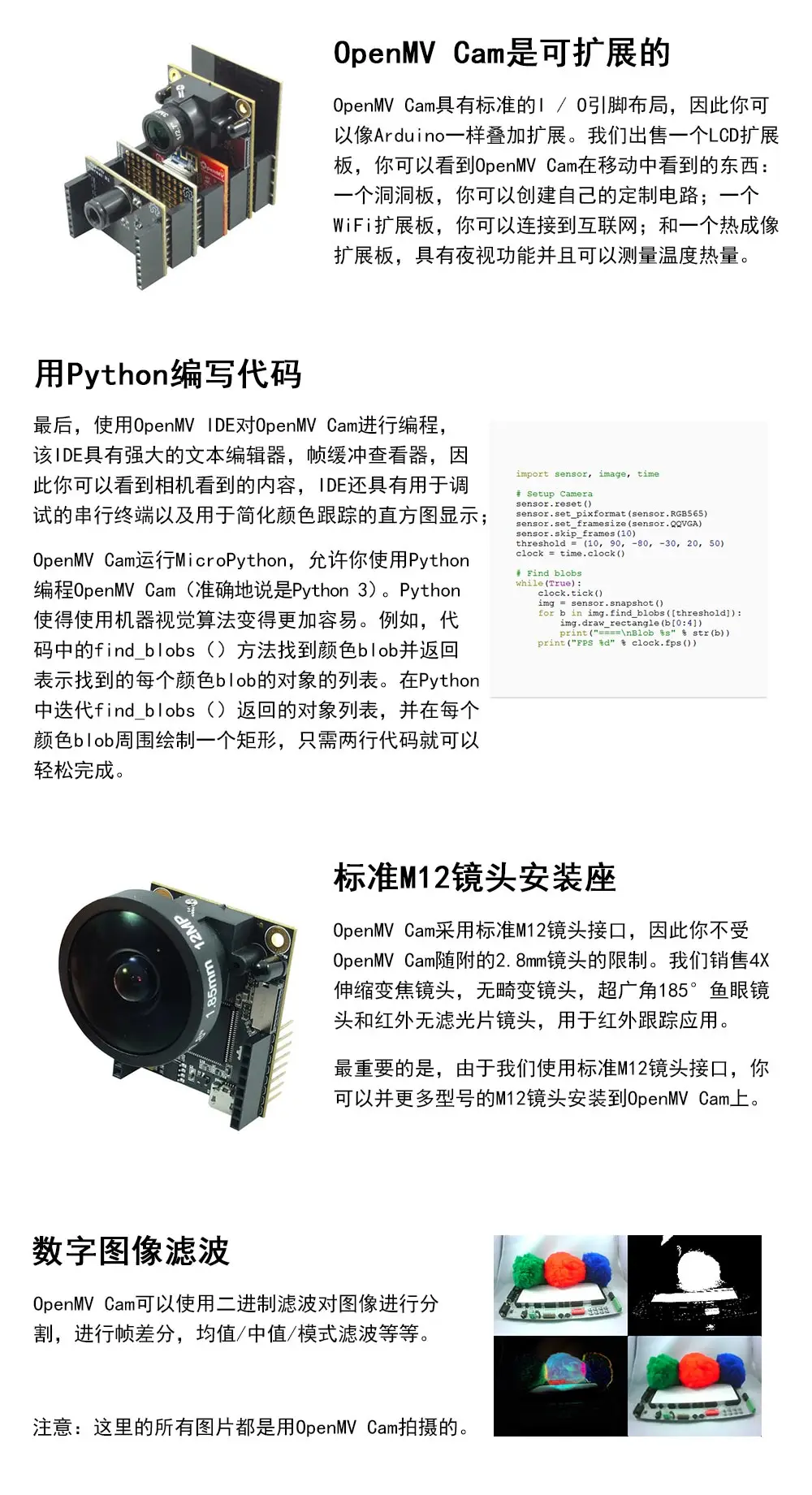

Расширенная камера OpenMV

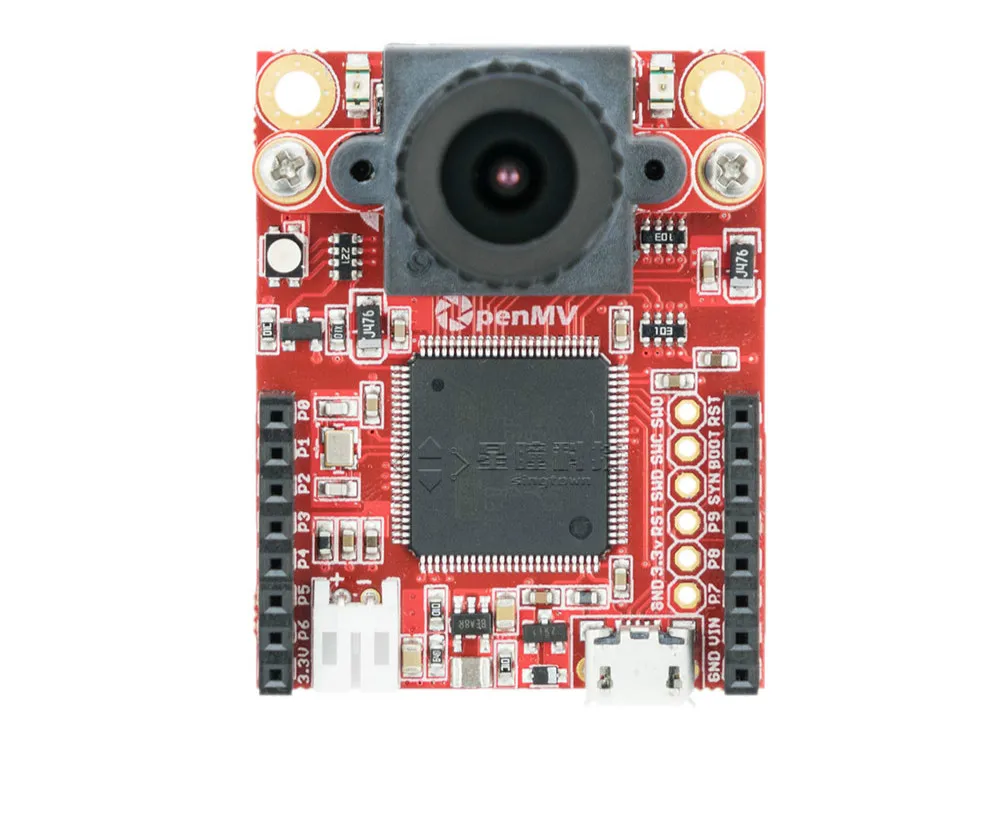

Камера penMV имеет стандартный макет 1/0 pin, поэтому вы можете накладывать расширения, такие как Arduino. Мы продаем расширительную ЖК-плату, на которой вы можете увидеть, что камера OpenMV определяет в процессе движения: holeboard, где вы можете создать свою индивидуальную схему; Расширительную плату Wi-Fi, вы можете подключиться к сети Интернет; И Расширительная доска тепловизионного изображения с ночным видением и возможностью измерения температуры и тепла.

Запись кода в Python

Наконец, программа с камерой OpenMV IDEROpenMV. IDE имеет мощный текстовый конвертер, буфер просмотра кадра, так что вы можете увидеть, что камера имеет. IDE также имеет последовательный терминал для отлаживания, а также дисплей гистограммы для упрощения отслеживания цвета. Камера OpenMV Cam работает под микропитоном, что позволяет программировать с камерой OpenMV (Python 3, если быть точным) в Python, что делает его более простым в использовании с машинным виденьем. Например, метод findblobs в коде обнаруживает блок цветов и возвращает список предметов, отражающих каждый выбранный цвет. Итерация через список предметов, возвращенных поиском когтей в Python, и создание прямоугольника вокруг каждого блока цветов занимает всего две линии кода.

Стандартное монтажное крепление для объектива M12

В dpenmv камер использует стандартный M12 микро линзу Sony, таким образом, вы не ограничены 2,8 мм объектива, который идет в комплекте с OpenMV Cam. Мы продаем 4x · зум-объектив, объектив без искажений, широкоугольный объектив 1850, объектив «рыбий глаз» и инфракрасный фильтр, свободный объектив для инфракрасного отслеживания. Самое главное, поскольку мы используем стандартный интерфейс объектива M12, вы можете установить больше моделей линз M12 на камеру OpenMV.

Цифрового изображения фильтрации

OpenMV Cam может использовать бинарную фильтрацию для сегментации изображения, резки, разницы в кадрах, средней/модовой фильтрации и так далее.

Примечание: Все изображения здесь были сделаны с камерой OpenMV.

OpenMV источника питания

Выберите один из двух следующих вариантов, или вы можете поставить питание одновременно:

1. Подключите непосредственно к usb-порту для источника питания

2, даже если Вин-gnd, 3,7-5v, рекомендуемые 5V

Номинальный ток источника питания должна быть больше, чем 250MA

Внимание! Не чехол должны OpenMV к источнику питания Li-Ion 3,3 В pin-код

'
