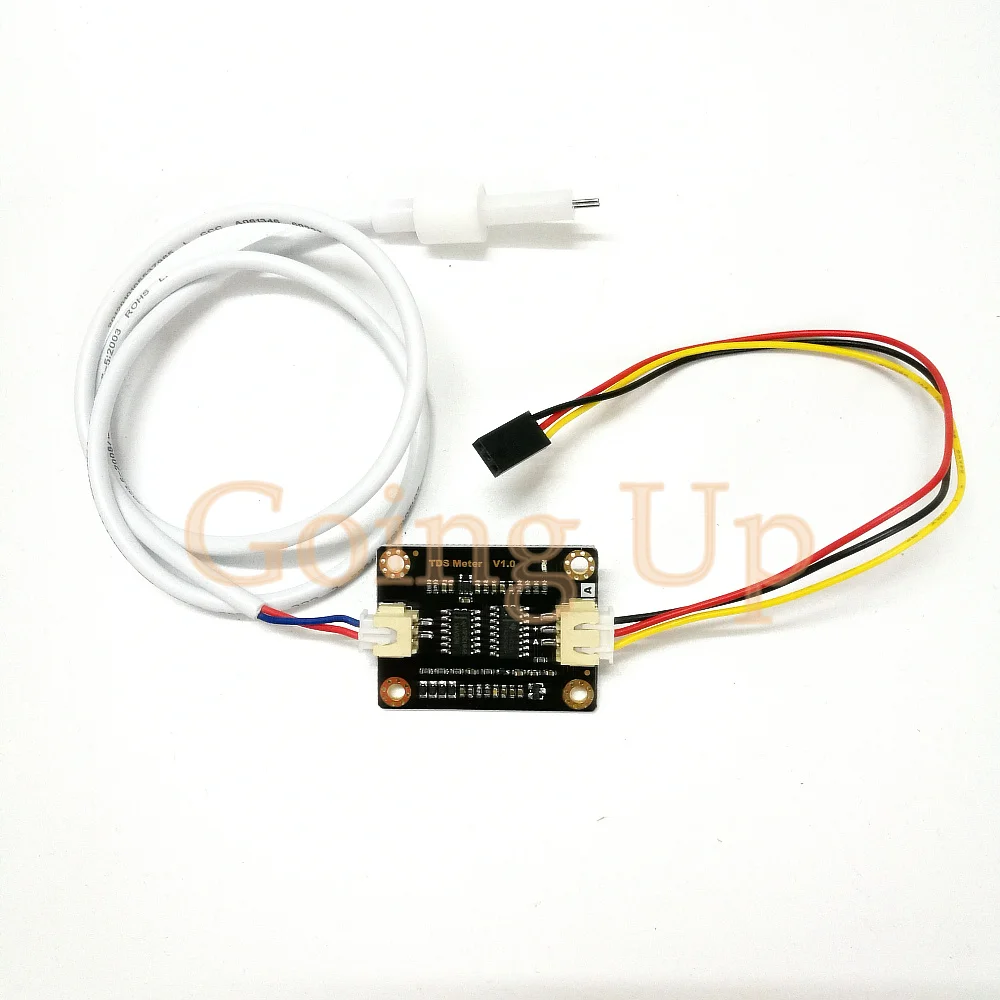

Аналоговый датчик TDS проводимость воды 3 ~ 5 В Arduino совместимый с датчиком

Профиль продукта Данное оборудование используется для просим Вас принять во внимание тот факт качества воды в целом домашних хозяйствах. Как правило, водопроводной воды TDS метр составляет менее 100 (Шэньчжэнь составляет около 90), и чистой воды меньше чем 10. Совместимый с Arduino датчик TDS используется для измерения значения TDS воды. Значение TDS может отражать Чистота воды, и может быть применена к обнаружения качества воды в бытовой воды, гидропоники и других областях. TDS (общее растворенное вещество), китайское название: общее растворенное вещество, также известное как общее растворенное вещество, показывает, сколько миллиграмм растворимых твердых веществ растворяется в литре воды. Вообще говоря, тем выше значение ТДС, тем больше растворенные в воде, тем больше нечистый в воде. Поэтому стоимость TDS может использоваться в качестве одного из критериев для отражения более высокой чистоты воды.   ТДС ручка широко используется как TDS обнаружения оборудования. Несмотря на то, что она дешева и простых в использовании, он не может передавать данные модулю WiFi система управления, долгосрочной перспективе наблюдение в сетевом режиме, и при этом анализ качества воды. Использование специальные инструменты, несмотря на то, что в состоянии, передачи данных, высокая точность, но цена очень дорого. С этой целью мы специально ввели эту Arduino совместимый TDS датчик, который может использоваться для измерения значение ТДС воды при подключении к Arduino контроллер. Этот продукт разработан специально для arduino, подключи и играй, простых в использовании. 3,3-5,5 V широкое напряжение источника питания и 0-2,3 V выход аналогового сигнала делают этот продукт совместим с 5V и 3,3 V системы управления, который может быть легко подключен к существующей системы управления. Переменного тока сигнала используется в качестве источника возбуждения для измерения, которая может эффективно предотвратить поляризации зонда, продлевает срок службы зонд, и повысить стабильность выходной сигнал. Зонд TDS является водонепроницаемым зондом, который может быть погружен в воду в течение длительного времени. Изделие может быть применена к обнаружения качества воды в бытовой воды, гидропоники и других областях. С помощью этого датчика, вы можете легко DIY Набор детектор TDS, легко обнаруживает Чистота воды, с водой для проверки качества. Будьте внимательны: Зонд TDS не может быть использован в воде выше 55 C. Зонд TDS не должна быть помещена слишком близко к краю контейнера, в противном случае он будет влиять на индикации. Зонд TDS головы и проволока является водонепроницаемой и может быть погружен в воду, но интерфейс подключения и плата передачи сигнала, так как изделие не является водонепроницаемым. Пожалуйста, обратите внимание на использование. Характеристики продукта 1. Широкая Напряжение Управление: 3,3-5,5 V 2,0-2,3 V Выход аналогового сигнала, совместимый с 5V и 3,3 V системы управления 3. Возбуждения источника сигнала переменного тока, который может эффективно предотвратить зонд поляризации. 4. Водонепроницаемый зонд, который может быть погружен в воду в течение длительного времени 5. Совместимость с Arduino, простое подключение, Включай и работай, не нужно сварки Технические характеристики Сигнальная плата адаптера: Вход напряжение: 3,3-5,5 V Выходной сигнал: 0 ~ 2,3 В Рабочий ток: 3 ~ 6mA TDS Диапазон измерения: 0-1000ppm Точность TDS: + 10% F.S. (25 C) Размер: 42*32 мм Интерфейс модуля: XH2.54-3P Электрод интерфейс: XH2.54-2P Зонд TDS: Количество зондов: 2 Общая длина: 83 см Интерфейс подключения: XH2.54-2P Цвет: белый Прочие ожерелья и подвески: Водонепроницаемый зонд

ArduinoИсходный код

# Определить tdssensorpin A1 # Определить kvalue 1,8/kvalue = 校准液tds的值/测量得到tds # Определить VREF 5,0/аналоговый Опорное напряжение (Вольт) АЦП # Определить SCOUNT 30/сумма образца точка Int analogbuffer [SCOUNT]; /магазин аналоговое значение в массив, читать с АЦП Int analogbuffertemp [SCOUNT]; Int analogbufferindex = 0, copyindex = 0; Поплавок averagevoltage = 0, tdsvalue = 0, температура = 25; Настройка пустоты () { Серийный. Старт (115200); PinMode (tdssensorpin вход переменного тока); } Долл. США Пустая петля () { Статический неподписанное длинные analogsampletimepoint = millis(); Если (millis()-analogsampletimepoint> 40U) /каждые 40 мс, ознакомьтесь с аналогового значения от АЦП { Analogsampletimepoint = millis(); Analogbuffer [analogbufferindex] = analogread (tdssensorpin)/ознакомьтесь с аналогового значения и хранить в ваш телефон или в буфер Analogbufferindex + +; Если (analogbufferindex = SCOUNT) Analogbufferindex = 0; } Долл. США Статический неподписанное длинные printtimepoint = millis(); Если (millis()-printtimepoint> 800U) { Printtimepoint = millis(); (Copyindex = 0; copyindex <SCOUNT; copyindex + +) Analogbuffertemp [copyindex] = analogbuffer [copyindex]; Средняя Напряжение = getmediannum (analogbuffertemp, SCOUNT) * (поплавок) VREF/1024,0/читать аналоговое значение более стабильным средней фильтрации алгоритм, и конвертировать в Напряжение соотношение цена/качество Поплавок compensationcoefficient = 1,0 + 0,02 * (температура-25,0)/компенсация температуры формула: ffinalresult (25 ^ C) = ffinalresult (ток)/(1,0 + 0,02 *(fTP-25.0); Поплавок compensationvolatge = averagevoltage/compensationcoefficient;/компенсация температуры Tdsvalue = (133,42 * compensationvolatge-255,86 * compensationvolatge + 857,39 * compensationvolatge) * 0,5 * kvalue;/преобразования значение напряжения для tds соотношение цена/качество /Серийный. Принт ("напряжение:»); /Серийный. Принт (averagevoltage, 2); /Серия. Печать ("V"); Серийный. Принт ("значение TDS:»); Серия. Печать (tdsValue,0); Серийный. println("ppm»); } Долл. США } Долл. США Int getmediannum (в том числе barray [], int ifilterlen) { Int btab [ifilterlen]; Для (байт i = 0; i<iFilterLen; i + +) Btab [i] = barray [i]; Int i, j, btemp; (J = 0; j <ifilterlen-1; j A + +) { (I = 0; i <ifilterlen-j - 1; i + +) { Если (btab [i] > btab [i + 1]) { Btemp = btab [i]; Btab [i] = btab [i + 1]; Btab [i + 1] = btemp; } Долл. США } Долл. США } Долл. США Если (ifilterlen & 1) > 0) Btemp = btab [(ifilterlen-1 общее количество) / 2]; Другое Btemp = (btab [ifilterlen/2] + btab [ifilterlen/2 - 1] общее количество) / 2; Возврат btemp; } Долл. США
