Диффузионный кремниевый датчик давления постоянное давление подачи воды 4 20мА/0 5

Диффузионный кремниевый датчик давления постоянное давление подачи воды 4 20мА/0 5

По умолчанию 4-20 мА выходной сигнал тока. Требуется выход сигнала напряжения 1-5 в 0-5 в или 0-10 в 1-10 В.

По умолчанию интерфейс M20 * 1,5 требует 1/4 3/8 1/2 14*1,5 и других нитей. Пожалуйста, укажите, что все вышеуказанные нити есть на складе.

Он может обеспечить OEM производство с большим количеством концессий.

Диффузный кремниевый Пьезорезистивный передатчик давления

I. Обзор

Диффузный кремниевый Пьезорезистивный передатчик давления-это своего рода высокопроизводительный передатчик давления, разработанный для места, где окружающая среда плохая. Его форма-это тонкая интегрированная конструкция из нержавеющей стали, простая установка, хорошая устойчивость к вибрации и ударопрочность, высокая точность, хорошая стабильность и другие преимущества, широко используются в нефтяной, химической промышленности, металлургии, сохранение воды, мощность, питание, медицина и другие отрасли давления, измерение уровня жидкости и контроль процесса.

II. Принцип работы

Используя Пьезорезистивный эффект монокристаллического кремния, используя монокристаллический кремний в качестве матрицы, в соответствии с определенной ориентацией кристалла, эластичный элемент формируется передовой технологией микромеханической обработки. Четыре эквивалентных деформационных резистора формируются по технологии интегральной схемы в соответствующем положении для формирования свистонового моста. К мосту применяется постоянное напряжение (ток). Когда давление (дифференциальное давление) действует на эластичный элемент, выход эластичного элемента соответствует добавленному. Сигнал напряжения, пропорциональный давлению, который усиливается электронной схемой и преобразуется в трехпроводную систему.0-5 ВВыход.

III. Технические инструкции

Диапазон действия:0-2 кПа-60 МПа

Выходной сигнал:0-5 ВТрехпроводная система 4-20мА двухпроводная система

Источник питания:12-36VDCТипичный24VDC

Уровень точности: и plusmn;0.5% FS

Долгосрочная стабильность: & le; & plusmn;0.2% FS/Год

Диапазон температур:-40-85Температура

Влажность окружающей среды:.<90% RH

Температура окружающей среды:-10-120Температура

Давление перегрузки:120% FS

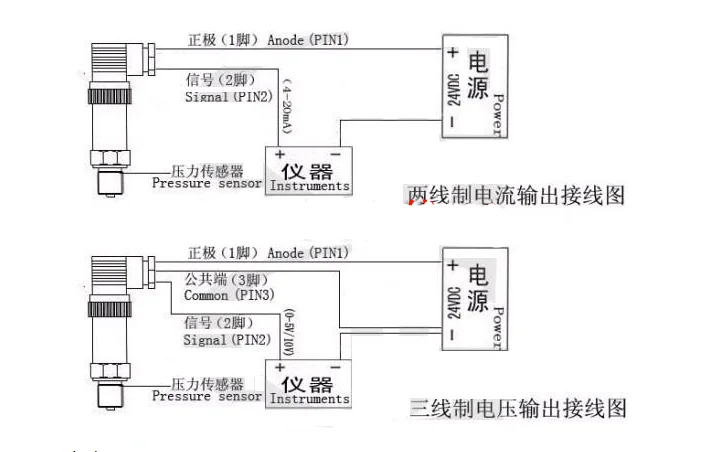

IV. Электрические соединения

Стандартная Соединительная коробкаХиршманСоединитель,3Номер ноги соединен с нагрузкой и заземляющий конец соединен с отрицательным источником питания.

V. Нулевая регулировка и полное расписание

ОтвинтитеХиршманСоединения и защитные рукава из нержавеющей стали, вы можете увидеть монтажную плату вверх-нулевой потенциометрW0И полноты потенциометраW1Это чехол. Внешний Стандартный Амперметр (0,2Его можно отрегулировать следующим образом:

1.Когда давление равно нулю, отрегулируйтеW0Потенциометра, так что стандартный вольтметр указан как4ма2.

2.Полный диапазон давления, регулировкаW1Потенциометра, так что стандартный вольтметр указан как20 мА2.

3.Повторение1,2Шаг два или три раза, пока он не отвечает требованиям.

ШестьПримечания

1.Все поставляемые продукты снабжены сертификатами продукта и инструкциями, включая номер продукта, технические параметры, схему проводки, дату завода и т. д. пожалуйста, внимательно проверьте, чтобы избежать неправильного использования.

2.Установка должна проверить, соответствует ли полевой интерфейс интерфейсу продукта в соответствии с режимом подключения и типом резьбы продукта. Если это резьбовой интерфейс, его следует затянуть медленно и аккуратно запечатать. Крутящий момент не может быть добавлен непосредственно к корпусу передатчика, но только на шести сторонах интерфейса давления.

3.Проводка должна осуществляться в строгом соответствии с инструкциями нашей компании.

4.Этот продукт является точным преобразователем. Запрещено разбирать, сталкиваться, падать, бросать жесткие или использовать острые инструменты, чтобы вытянуть отверстия под давлением.

5.Передатчик может работать после электрификации, но он предварительно нагревается.30Выход стабильный в течение нескольких минут.

6.Если обнаружены какие-либо отклонения в использовании, источник питания должен быть выключен, использование должно быть остановлено, осмотр должен быть осуществлен, или технический отдел нашей компании должен связаться напрямую.

7.Упаковка должна быть восстановлена во время транспортировки и хранения и храниться в прохладном, сухом и вентилируемом складе.

8.Период гарантии качества24Месяцев (повреждения, вызванные неправильным использованием перегрузки давления, неправильной проводки и т. д. не входят в рамки гарантии качества)Это чехол.

'
