Многофункциональная плата управления микрошаговым двигателем 2-фазным

Многофункциональная плата управления микрошаговым двигателем 2-фазным

\

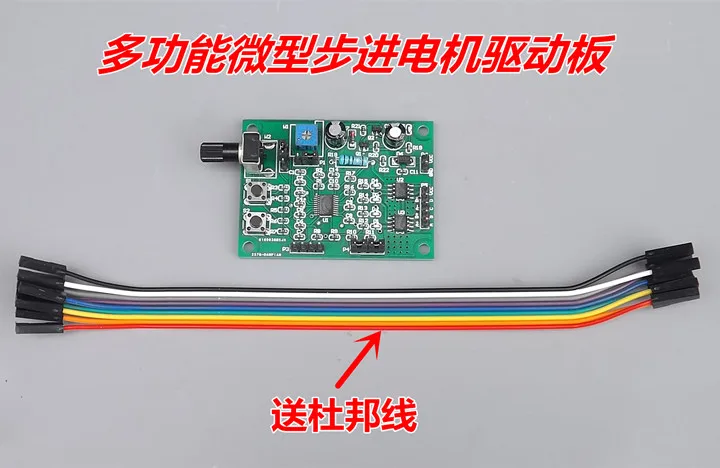

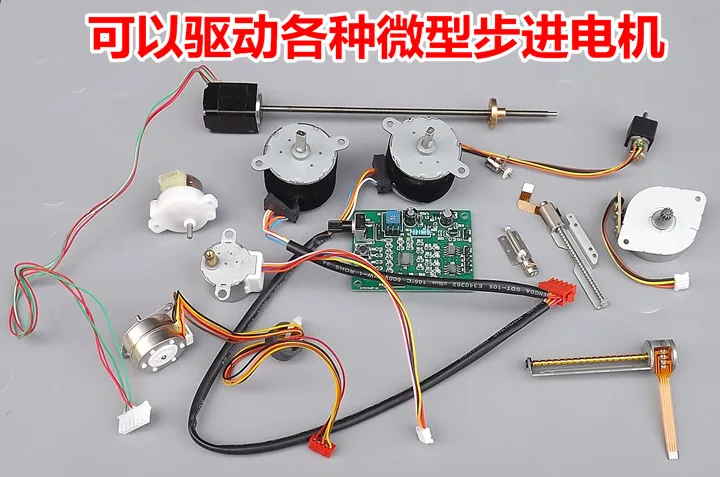

[Новые полки]Мульти-функциональный микро шаговый двигатель платы управления привода может управлять 2-фазный 4-проводной и 4-фазный 5-проводной Шаговый двигатель.

Есть четыре режима работы для этого вождения плата управления: [1] общего режима 1 [2] общего режима 2 [3] режим точки [4] Автоматическая круглая упаковочная машина туда и обратно режим

[Приводная пластина Размеры] Длина * Ширина * высота 60*44*16 мм

\
\

\
\

Основные параметры:

\
\

[Диапазон напряжения] DC5V-12V

\
\

[Номинальный ток] ≤ 800 мА

\
\

[Защита обратного хода]

\
\

[Защита от перегрузки по току]

\
\

[Защита от перегрева]

\
\

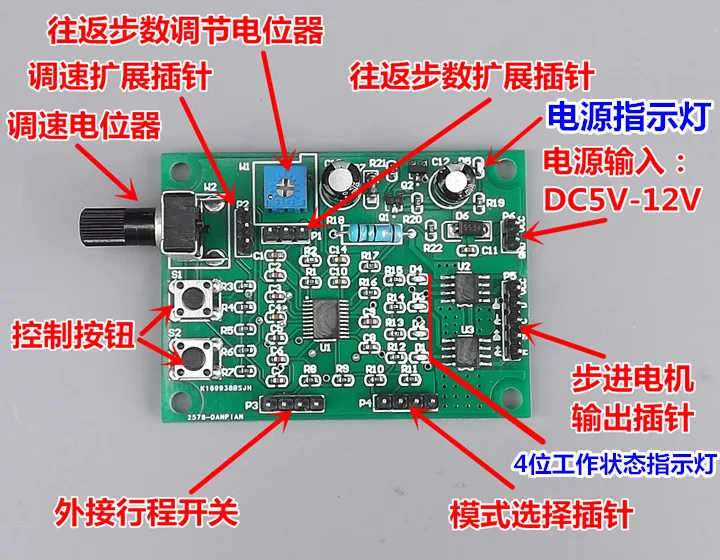

Ниже приведена таблица с указанием Функциональное описание каждого pin на плате.

\
\

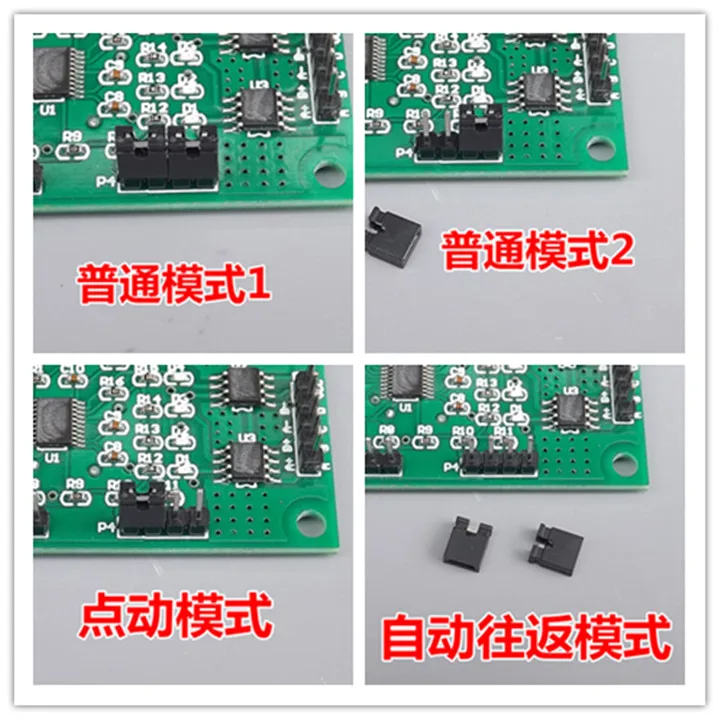

На следующих фотографиях представлены модели, установка P4 pin-колпачок и соответствующий режим работы.

\
\

\
\

\
\

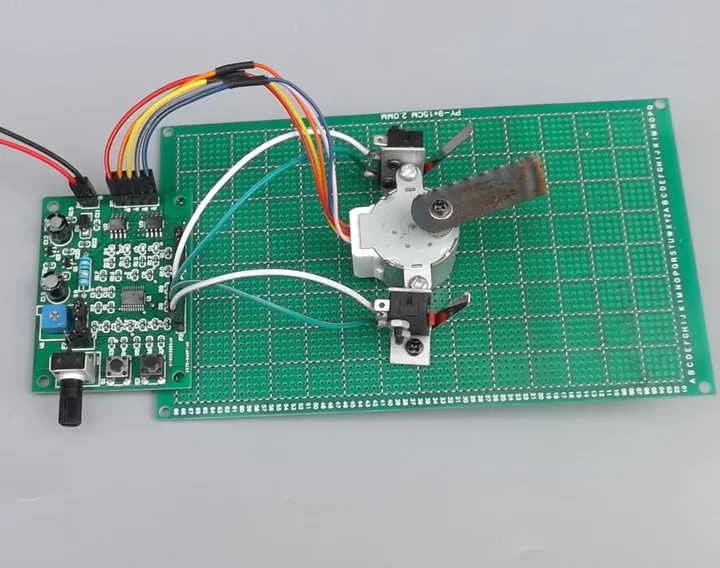

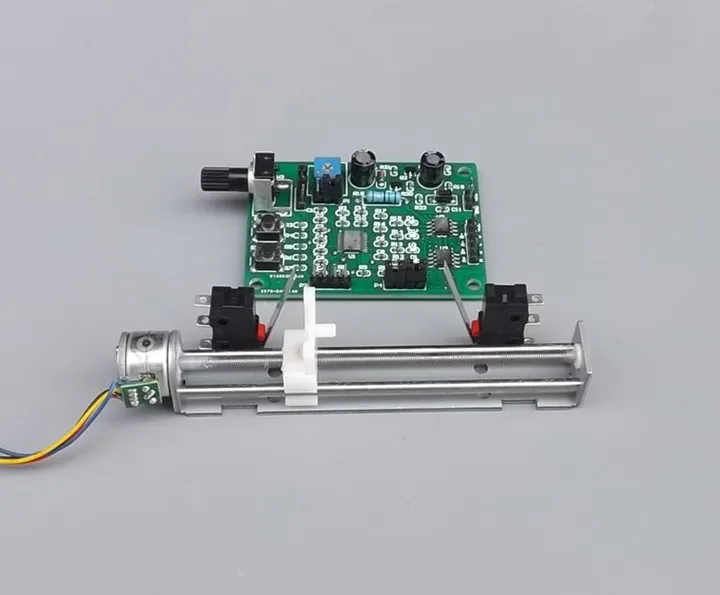

[1] общий режим 1: S1 кнопка старт/стоп, S2 вперед» и «назад», W2 Потенциометр регулировки скорости. Если лимит инверсии, два концевые выключатели может быть прикреплен к P3 ПИН-кода, и связаться с нами может быть установлен на двигатель motion, вал, таким образом, двигатель будет перемещаться вперед и назад между двумя ограничительными переключателями.

\
\

Обычный режим 2: S1 вперед кнопка пуска, S2 обратный кнопка запуска, нажмите любую клавишу, чтобы остановить. W2 регулировка скорости потенциометра. Если стопа предела необходимо два концевой выключатель es может быть прикреплен к P3 pin, таким образом, заключается в том, что двигатель перестанет двигаться в тех случаях, когда она соприкасается с концевой выключатель, И двигатель повернет назад после нажатия противоположной кнопки.

\
\

[3] точечный режим: S1 нажмите вперед, стоп-релиз, S2 нажмите обратный поворот, стоп-релиз, регулирование скорости потенциометра W2. Если требуется ограничитель, верхний ограничительный переключатель может быть подключен к P3.

\
\

[4] Автоматическая круглая упаковочная машина туда и обратно режим: S1 запуска и остановки, S2 положительного и обратного, W2 Потенциометр регулировки скорости, W1 регулирования потенциометра автоматического туда и обратно. После запуска двигатель автоматически запускается назад и вперед в пределах шагов, отрегулированных W1.

\
\

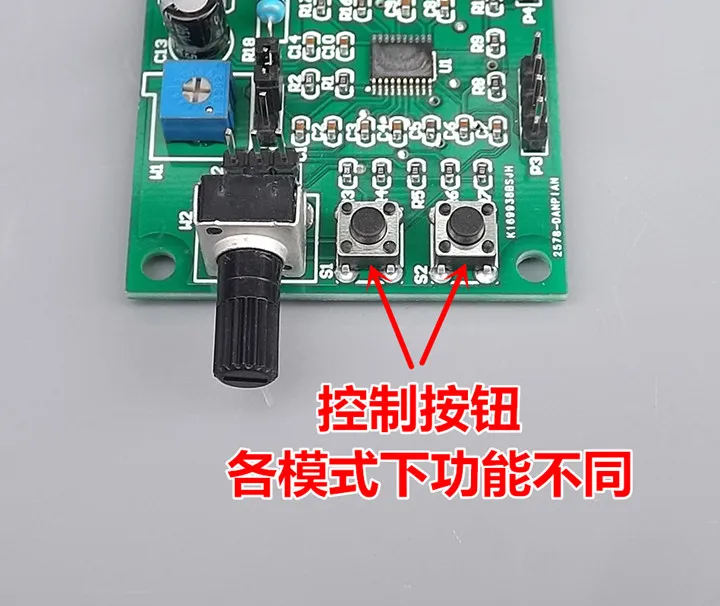

На следующих рисунках показаны S1 и S2 кнопки управления, которые имеют различные функции в соответствии с различными режимами. Обратитесь к P4 pin описание функции специально.

\
\

\
\

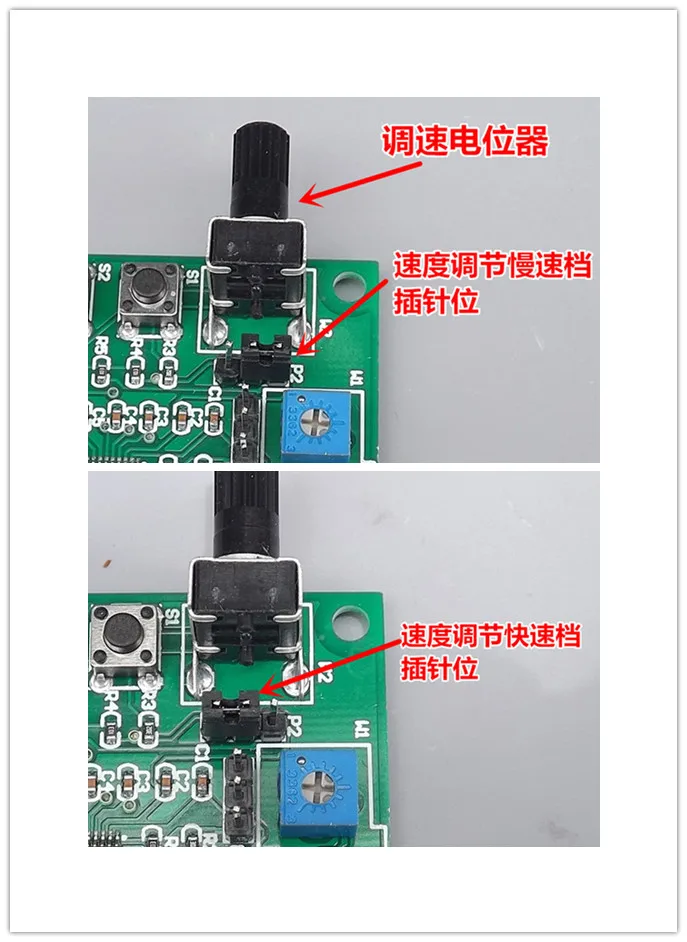

Ниже приводится описание W2 и P2 функции

\
\

\
\

W2 мотор регулятор скорости потенциометр, против часовой стрелки, регулирования замедляется, по часовой стрелке, регулирования быстрее.

\
\

Диапазон регулировки из W2 в медленная передача: 3,125 секунд на каждый шаг при медленной скорости; & mdash; 0,0625 секунд на каждый шаг в самую быструю скорость (16 шагов в секунду). Диапазон регулировки из W2 в быстром зубчатое колесо: медленный шаг занимает 0,0625 секунд (16/подсчет калорий секунд) & mdash; самый быстрый шаг 0,00125 S (800 шагов/сек).

\
\

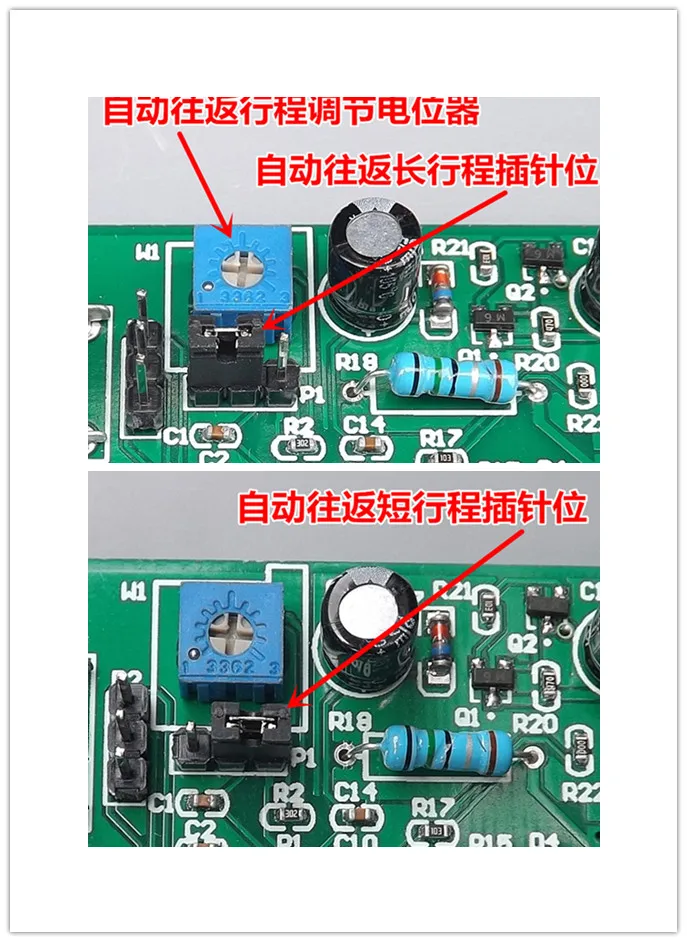

Следующие иллюстрации свидетельствуют о функции W1 и P1

\
\

\
\

\
\

W 1 Автоматическая круглая упаковочная машина туда и обратно регулятор потенциометр сокращает счетчик против часовой стрелки хода и удлиняет вращение по часовой стрелке, регулировка инсульта.

\
\

P1 Автоматическая круглая упаковочная машина туда и обратно регулировки расширения pin-код. Регулировочный шаг ассортимент W1 составляет 1-200 в коротким ходом туристического снаряжения. Регулировочный шаг ассортимент W1 является 200-1200 в длинноходный туристического снаряжения.

\
\

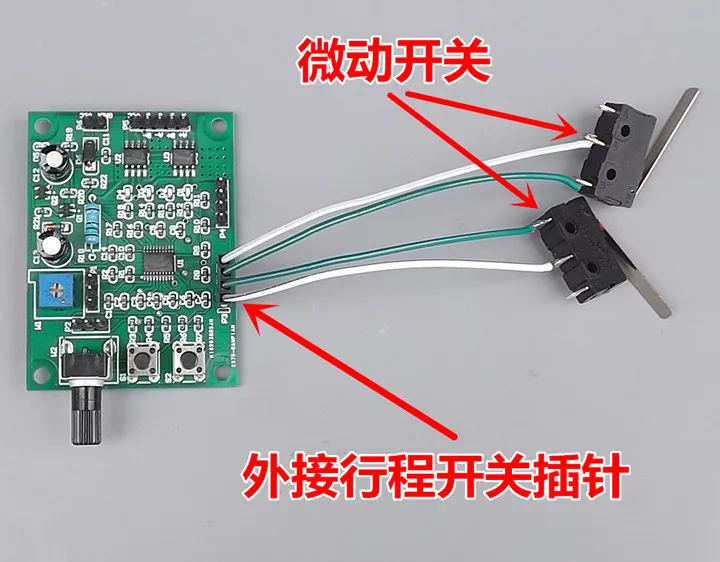

На следующем рисунке является функцией Описание P3 pin-код. Внешний концевого выключателя также может быть высокого и низкого уровня сигнала различными датчиками. Низкий уровень эффективен. Функция s отличаются друг от друга в разных режимах, обратитесь к P4 pin Функция Описание специально.

\
\

\
\

\
\

\
\

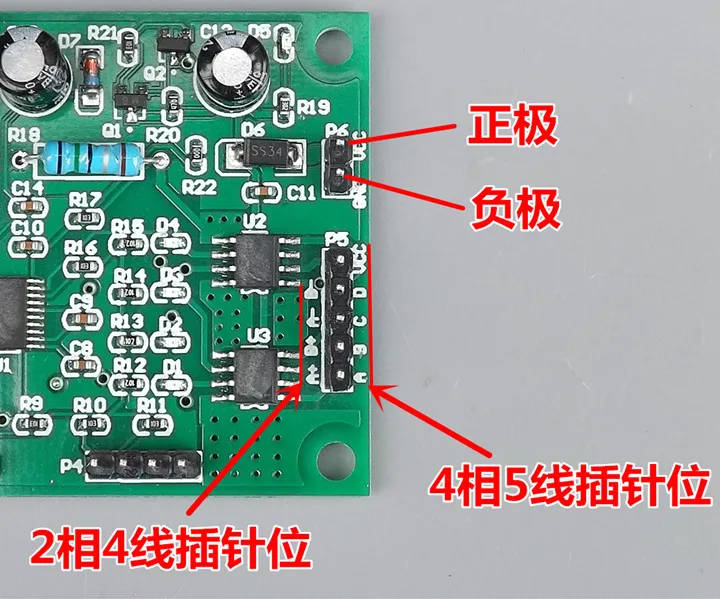

Следующие иллюстрации показывают функции P5 и P6 контактов.

\
\

P5 шаговый двигатель выходной контакт, в соответствии с вашим выбором 2-фазный 4-проводной или 4-фазный 5-проводной Шаговый двигатель, в соответствии с персонажами на плате правильно подключенный к проводу.

P6 Мощность ввода ПИН-кода, может быть связано с внешним DC 5V-12V источника питания.

Примечание: (1)В том случае, если вы хотитеМенять быть каким-либо образом булавки P1, P2 и P4, необходимо отключить источника питания на плате и электризуется его снова, прежде чем выбранной функции будут работать.

(2)В тех случаях, когда ток нагрузки не превышает 800 мА, замыкания защищает и Бег индикатор мигает каждые 2 секунды. На данный момент, это необходимо, чтобы уменьшить рабочее напряжение или заменить двигатель работать нормально.
