PCI-E X1 до 4PCI-E X16 Комплект расширения от 1 4 портов PCI Express переключатель

PCI-E X1 до 4PCI-E X16 Комплект расширения от 1 4 портов PCI Express переключатель

Описание:

Инструкции:

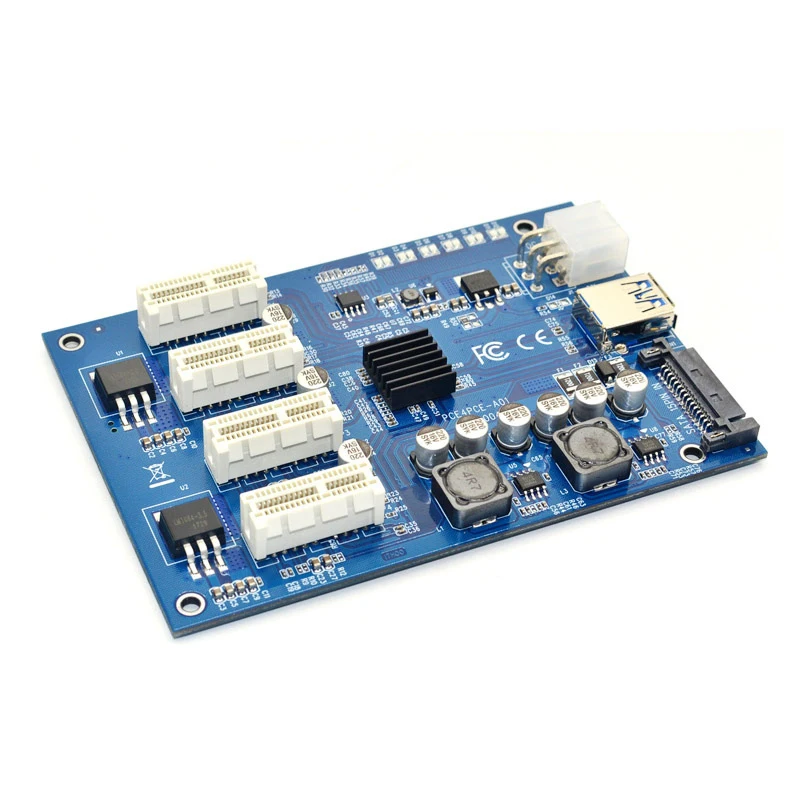

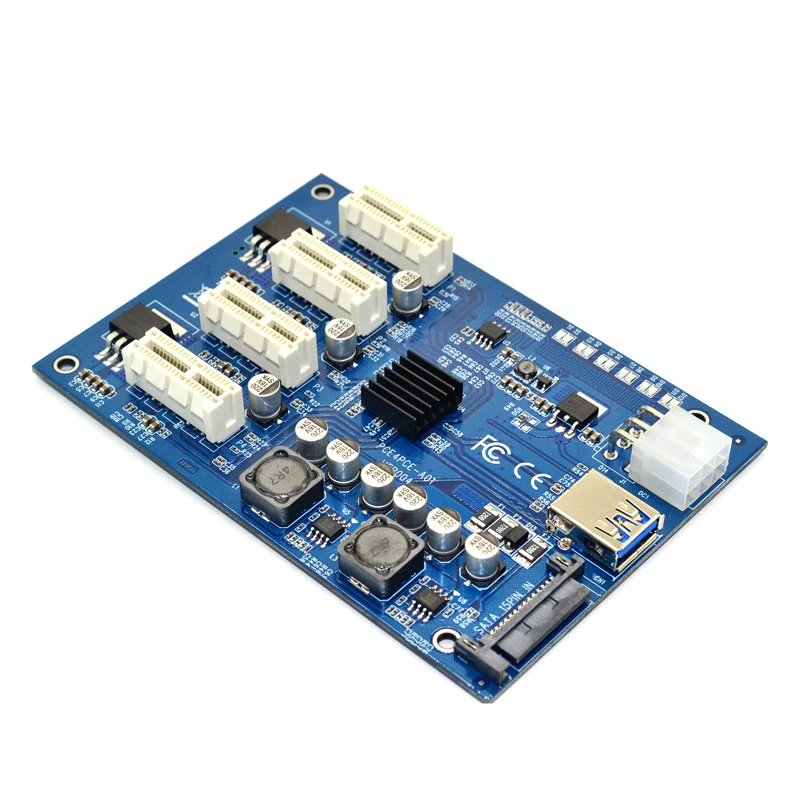

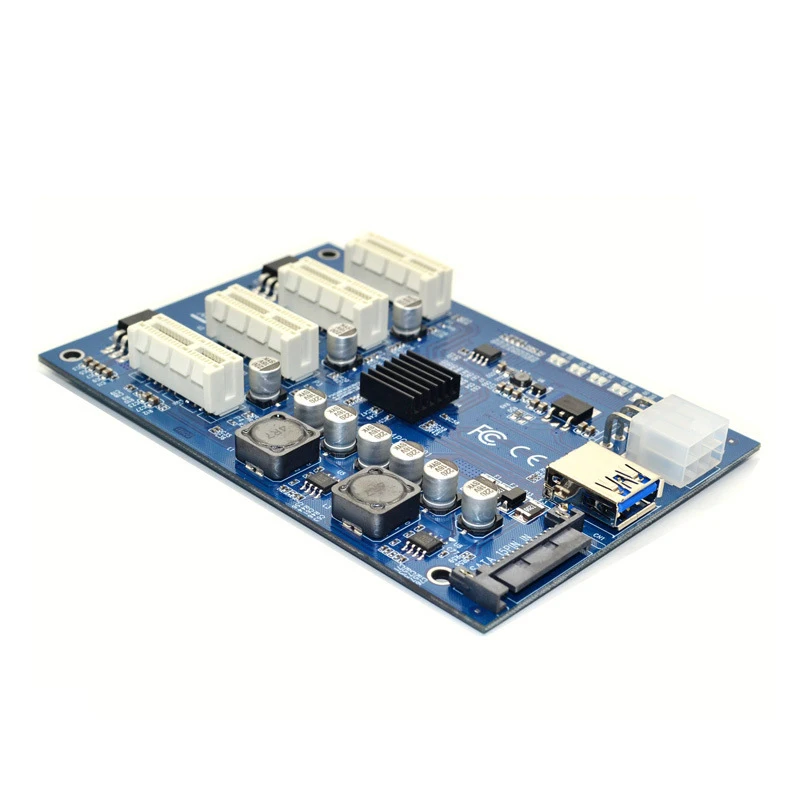

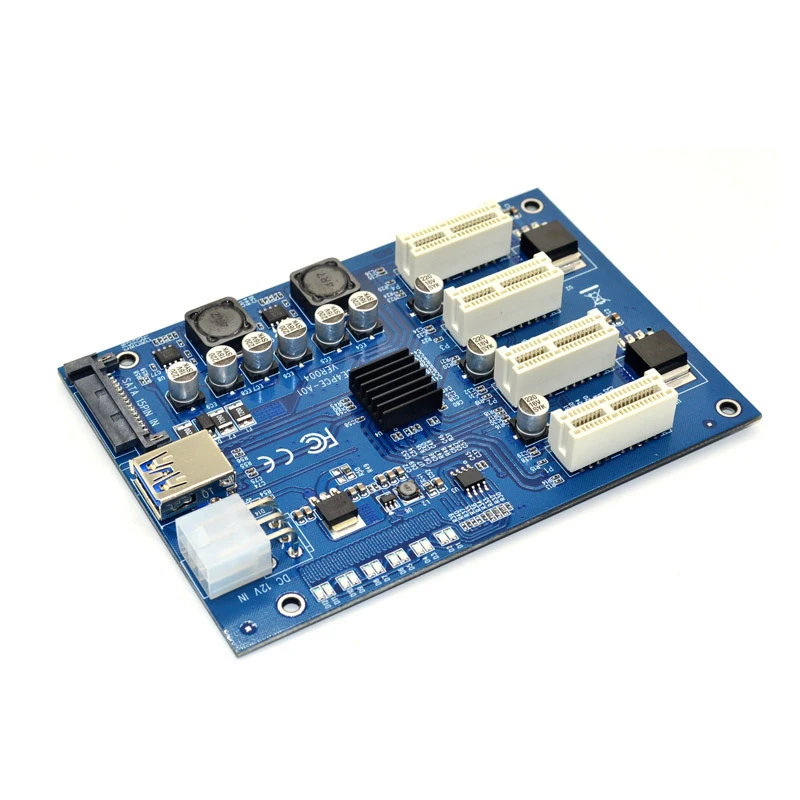

Если вам нужно больше одного слота PCI-E x1 на материнской плате, это не так много, это касается, вы можете подумать об этом. Состоит из двух частей, одной основной карты, интерфейса

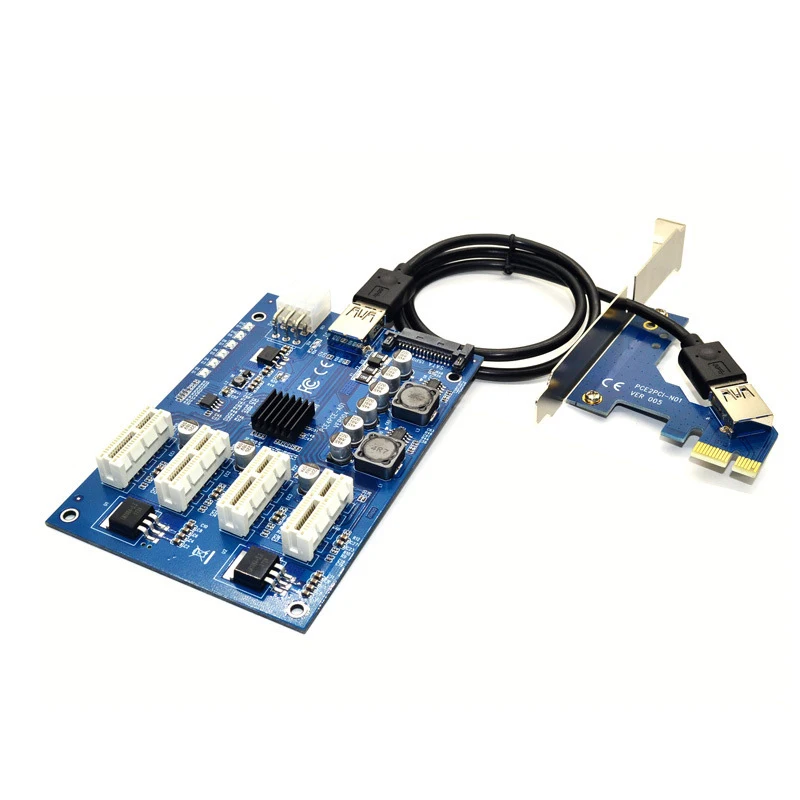

Устанавливается через PCI-E X1 на материнской плате, две карты оборудования, оба из которых соединены вместе через кабель USB 3,0.
Карта устройства также использует чип моста США периком PI7C9X, для переключения PCI-E, PCI-E между ними.
Но даже USB 3,0, но также теоретической пропускной способностью 5 Гбит/с (625 МБ/с.), один в четыре, затем снимите потерю, только 150 МБ/с., и даже PCI-E 1.x одноканальный

Полоса пропускания также имеет 250 МБ/с., поэтому этого материала более чем достаточно, чтобы дать вам лучшие слоты, не будет достаточно полосы пропускания, не только для требований производительности

Места. Таким образом, переданный разъем PCI-E является лучшей версией выше 2,0, версия 3,0 лучше.
Несколько разделенных разъемов PCI-E 1X-это режим gen2, даже если gen1 ранее, он может быть в порядке.

Особенности:
1,2 слой PCB Бард проектирование.
2. Совместимость с PCI express 2,0, 1.1 Спецификация
3. 1 слот PCI-E 1X к 4 слота 1X переходная карта с высокоскоростным кабелем USB 3,0.
4. Высокоскоростной защитный кабель USB 3,0 является гибким для шасси 1U,2U,3U.
5. Поддержка 4-портовый высокоскоростной PCIe 1X карты.
6. Твердый конденсатор обеспечивает дополнительный стабильный источник питания для PCI-e карты

Характеристики:
1. Разъем питания: usb 3.0 кабель питания
2. Размер материнской платы: (Д * Ш * В) 9,70*6,30*1,30 см/3,82 "* 2,48" * 0,51"
3. Размер карты PCI-E: (Д * Ш * В) 11,90*6,60*1,90 см/4,69 "* 2,60" * 0,75"
4. Цвет: черный
5. Длина кабеля USB 0,6 m/1.8ft

Примечания:

Поскольку WINDOWS ограничивает количество графических карт, WIN10 может распознавать только 8 карт, WIN7 распознает только 6 графических карт и использовать модифицированную графику

Драйвер, материнская плата попробуйте использовать тот же тип видеокарты

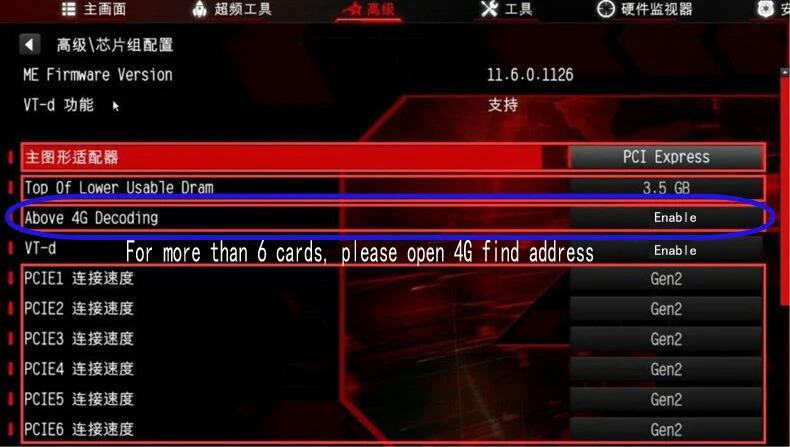

При использовании 6 графических карт, пожалуйста, декодирование 4G, при использовании 8 карт, пожалуйста, используйте систему Lunix

Установка:
Во-первых, когда вы используете адаптерную карту, компьютер должен быть выключен, прежде чем они смогут подключить адаптерную карту.

1. Первый шаг, первый из usb-карт PCIe, подключенных к слоту PCIe материнской платы.

2. Используйте адаптер кабеля передачи данных USB3.0 для подключения концов двух usb-портов. Подключите источник питания.

3. Третий шаг: после завершения двух вышеуказанных шагов, сначала не спешите вставлять карту PCI-E, запустите компьютер, чтобы узнать, был ли идентифицирован ваш компьютер

К переходной карте, если Вы не нашли карту, повторите вышеуказанную операцию (Примечание: первый раз, чтобы вставить карту для запуска компьютера, в систему в целом будет

Будет предложено установить новое оборудование, например «PCI standard PCI-to-PCI bridge», вам нужно подождать, пока он автоматически установит полный, индивидуальный Антивирус

Программное обеспечение предотвращает установку этих файлов, Примечание пропущено), когда ваш компьютер был распознан картой, синий светодиодный разъем PCI на обычный светильник, компьютерное оборудование

Менеджер в системном устройстве покажет увеличение нескольких "PCI standard PCI-to-PCI bridge

4. После завершения трех вышеуказанных шагов, Выключите компьютер, подключите карту PCI-E, чтобы быть внимательным, чтобы не вставлять обратное

5. Затем загрузите в систему, установите драйвер карты PCI-E

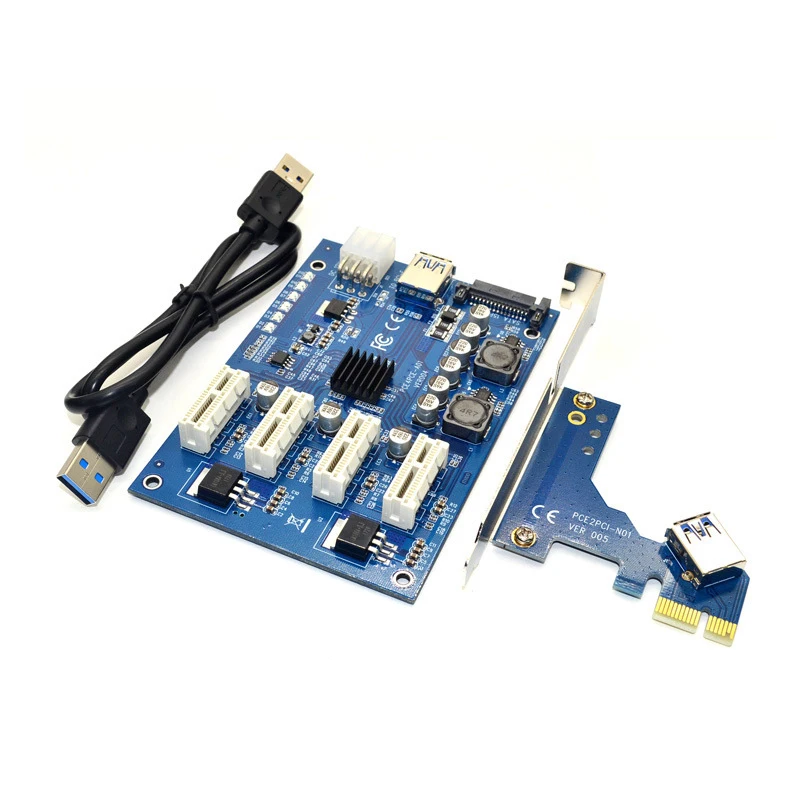

1 x адаптер для шахтерской платы от 1 до 4
1 x PCI-E 1X Riser Card
Кабель USB 3,0-1 шт.
