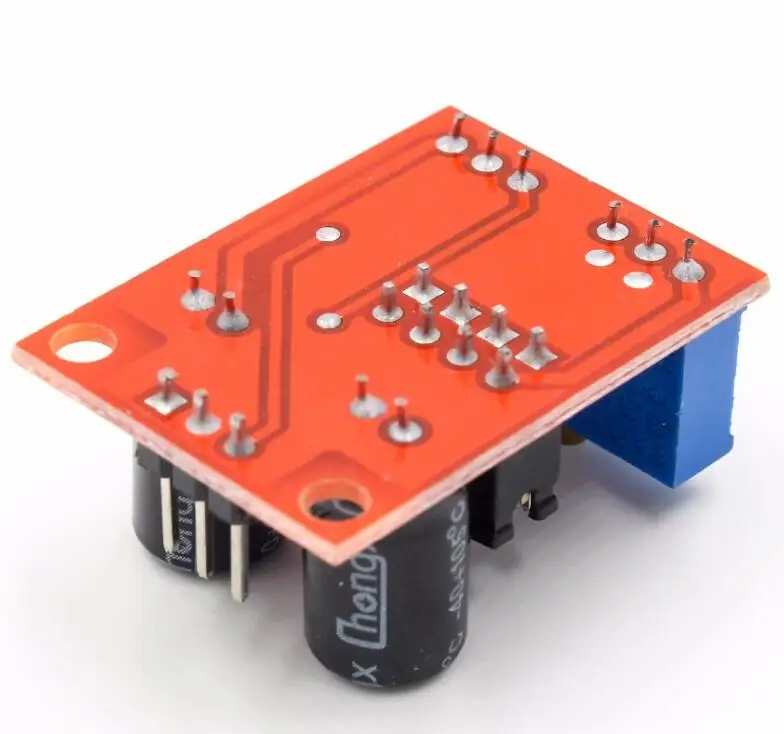

NE555 импульсный Частотный Настраиваемый модуль генератор сигналов прямоугольной

Производительность:

1. Входное напряжение: 5 в-15 В постоянного тока. Когда источник питания 5 В, выходной ток может быть около 15 мА; Когда источник питания 12 В, выходной ток может быть около 35 мА;

2. Входной ток: >= 100 мА;

3. Выход Амплитуда: 4,2 V V-PP до 11,4 V V-PP. (Различное входное напряжение, Выходная амплитуда будет отличаться)

4. Максимальный выходной ток: >= 15 мА (5 в источник питания, V-PP более 50%), >= 35 мА (12 в источник питания, V-PP более 50%)
4. Выход с светодиодный индикацией (низкий уровень, светодиодный включится; Высокий уровень, светодиодный выключается; Низкая частота, светодиодный мигает);

5. Диапазон частоты выхода выбирается:

LF файл: 1 Гц ~ 50 Гц, если файл: 50 Гц ~ 1 кГц

Высокочастотный Файл: 1 кГц ~ 10 кГц

HF Файл: 10 кГц ~ 200 кГц

5. Цикл T = 0,7 (RA + 2RB) C (RA, RB для 0-10K Регулируемая);

Низкая частота: C = 100 мкФ; Промежуточная частота: C = 1 мкФ;

M-H частота: C = 0,1 мкФ; Высокая частота: C = 0,001 мкФ,

Примечание:

Перед изменением частоты, пожалуйста, отключите питание

Применение:

1. Используйте d в качестве генератора сигналов квадратной волны, предложите квадратный волновой сигнал для использования экспериментальной разработки.

2. Используется для производства вождения привод шагового двигателя, предлагаем прямоугольную волну сигнала.

3. Регулируемый Пульс для использования MCU.

4. Создание регулируемой схемы управления импульсом.

Параметры:

Название продукта: Импульсный модуль NE555

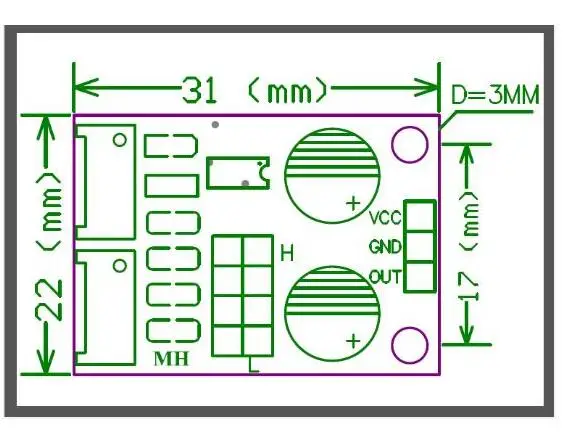

Размер изделия: 31,0 мм * 31,0 мм * 15,0 мм (Д x Ш x В)

Цвет: красная посылка; Вес: 7,52 г/шт.
Материалы: FR4 + электронные компоненты
