OEM Завод Прямые Мини Быстрый 10 / 100 Мбит/с 3-портовый Ethernet сетевой lan концентратор

OEM Завод Прямые Мини Быстрый 10 / 100 Мбит/с 3-портовый Ethernet сетевой lan концентратор

Сетевая коммутационная плата mini 2 Port Ethernet

1 2 порта rj45 + 1*8 контактов

2 10/100 Мбит/с

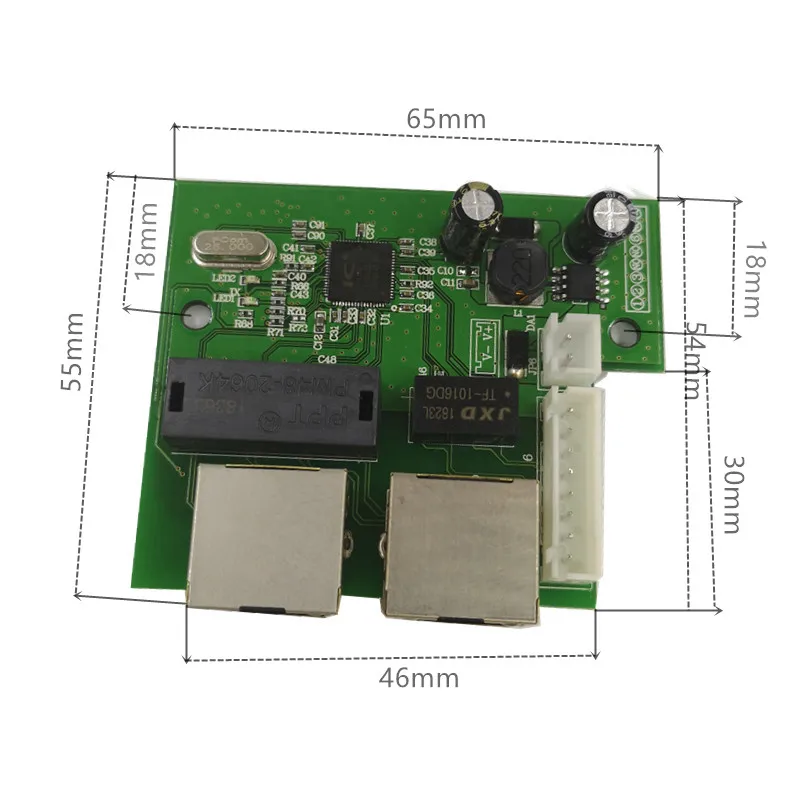

Размер 3 pcba: 65x54x15 мм

4 Plug n play

5 Входное напряжение постоянного тока 5-12 В

ES2105DR-H2-это высокопроизводительная коммутационная плата Ethernet на 2 порта 100 Мбит/с. Она обеспечивает простое сетевое подключение к рабочей группе или серверу, простое подключение и воспроизведение, гибкую неблокирующую архитектуру. Пользователи могут быть освобождены от ограничений пропускной способности и медиасетей.

2 порта 100 Мбит/с Ethernet-коммутатор pcba, каждый порт для поддержки функции автосогласования. Для широкополосной локальной сети обеспечивает экономичный, практичный и экономичный обмен данными по локальной сети 100 Мбит/с, И он подключается к каждому конечному пользователю в локальной сети для обеспечения стабильной производительности и высокой передачи данных, каждый порт поддерживает режим хранения и прямой трансляции, он может эффективно изолировать шторм вещания, Уменьшение ошибок пакета и неправильного пакета во избежание перегрузки сети и конфликтов.

Коммутационный модуль обеспечивает управление полудуплексным потоком и полнодуплексный режим обратного давления на всех портах, он может улучшить Совместимость с сервером пропускной способности и сетевым протоколом. Также Светодиодный индикатор для диагностики рабочего состояния каждого порта и всей системы, этот переключатель энергосбережения и защиты окружающей среды.

Коммутационная плата предназначена для расширения данных, расширения расстояния кабелей, преобразования данных в Ethernet-обмене, изысканный дизайн внешнего дизайна мини, внутренние и зарубежные клиенты очень любимы

Соответствует стандартам IEEE 802,3 и IEEE 802.3u

Выходной интерфейс для 2 имеют желтый и зеленый индикаторы RJ45 и 8-контактный разъем

3 порта 10/100 Мбит/с для автосогласования с поддержкой Auto-MDI/MDIX

Поддержка управления потоком IEEE 802.3x для полного дуплексного режима и обратного давления для полудуплексного режима на всех портах

Неблокирующая архитектура переключения, которая передает и фильтрует пакеты на скорости провода для максимальной пропускной способности

Поддержка автоматического обучения и автоматического старения MAC-адресов

Светодиодный ные индикаторы для контроля мощности, ссылки/активности

Конструкция размера мини-кабеля, размер PCBA: 65x54x15 мм

Внешнее питаниеВходная мощность Диапазон постоянного тока 5-7,5 в

OEM/ODM, высокопроизводительные кабельные коробки, коммутационная плата Ethernet

8-контактный разъемОпределение:1 RX + 2 RX- 3 TX + 4 NC 5 NC 6TX- 7 NC 8 NC

Вход питания постоянного токаОпределение:1 пост. Тока + 2 пост. Тока-

8-контактный разъем выходного сигналаПротивРазъем RJ45

8 контактовЗаголовок противРазъем RJ45

1 RX + VS 1 RX +

2 RX- VS 2 RX-

3 TX + VS 3 TX +

4 НЗ против 4 НЗ

5 НЗ против 5 НЗ

6 TX- VS 6 TX-

7 NC против 7 NC

8 NC против 8 NC

На следующей схеме и таблицах показаны стандартные розетки/соединители RJ-45 и их назначение штырьков.

Назначение штифта RJ-45

Контакт

Сигнал прямого интерфейса

1

Rx + (получение)

2

Rx - (получение)

3

Tx + (передача)

4

Не используется

5

Не используется

6

Tx - (передача)

7

Не используется

8

Не используется
